WR1500S

💧 WR1500S Гусеничная буровая установка для водяных скважин с телескопической мачтой 1500 м

WR1500S — это тяжёлая гусеничная полностью гидравлическая буровая установка, предназначенная для крупных глубоких скважинных проектов, таких как сверхглубокие водяные скважины 1500-метрового класса, водоснабжение горнодобывающих районов, промышленное водоснабжение, водопонижение и геотермальные исследования. Оборудование использует телескопическую мачту, поддерживает буровые штанги 9,6 м, максимальная глубина бурения 1500 м, диаметр бурения 105–1000 мм, а также оснащено усилием подъёма 80 т, крутящим моментом вращения 31000 / 15500 Н·м и дизельным двигателем мощностью 264 кВт, что подходит для проектов с длительным циклом строительства, большим диаметром скважин, сложными геологическими условиями и высокими требованиями к управлению буровой колонной.

🌐 Позиционирование 1500-метрового класса для настоящей сверхглубокой добычи подземных вод

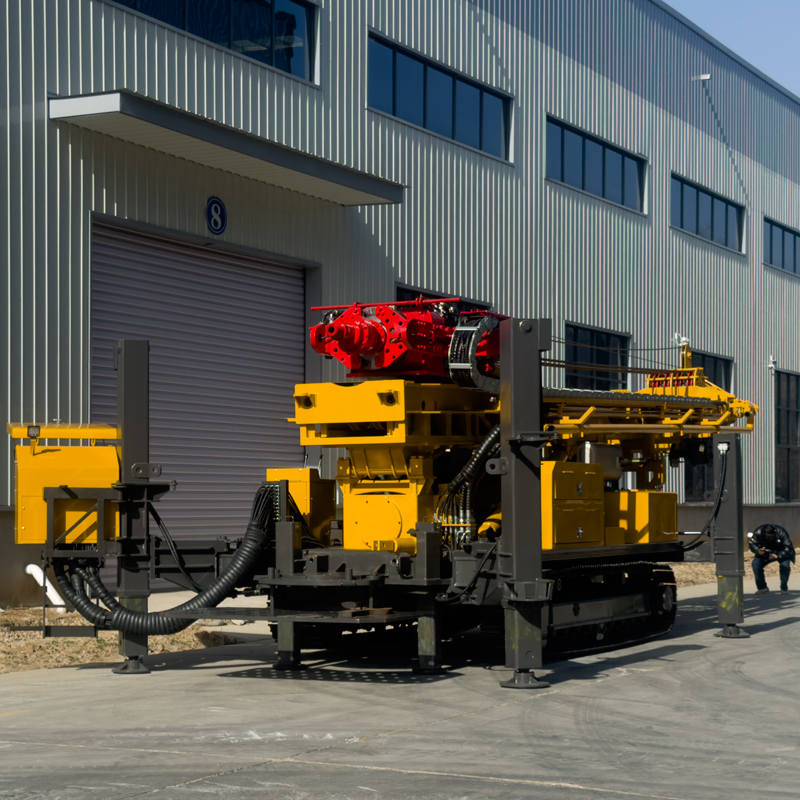

По сравнению с оборудованием 1000- и 1200-метрового класса, WR1500S дополнительно расширяет диапазон глубокого подземного водяного строительства. Для районов, где shallow водоносные горизонты не могут удовлетворить потребности, глубокие водоносные слои залегают довольно глубоко или проекту требуется больший запас по глубине бурения, оборудование 1500-метрового класса может обеспечить более полные строительные возможности. Фактическая глубина скважины всё ещё должна определяться гидрогеологическими условиями, диаметром скважины, буровыми штангами, воздушным компрессором и проектом обустройства скважины.

🪜 Телескопическая мачта сочетает рабочую высоту и удобство транспортировки

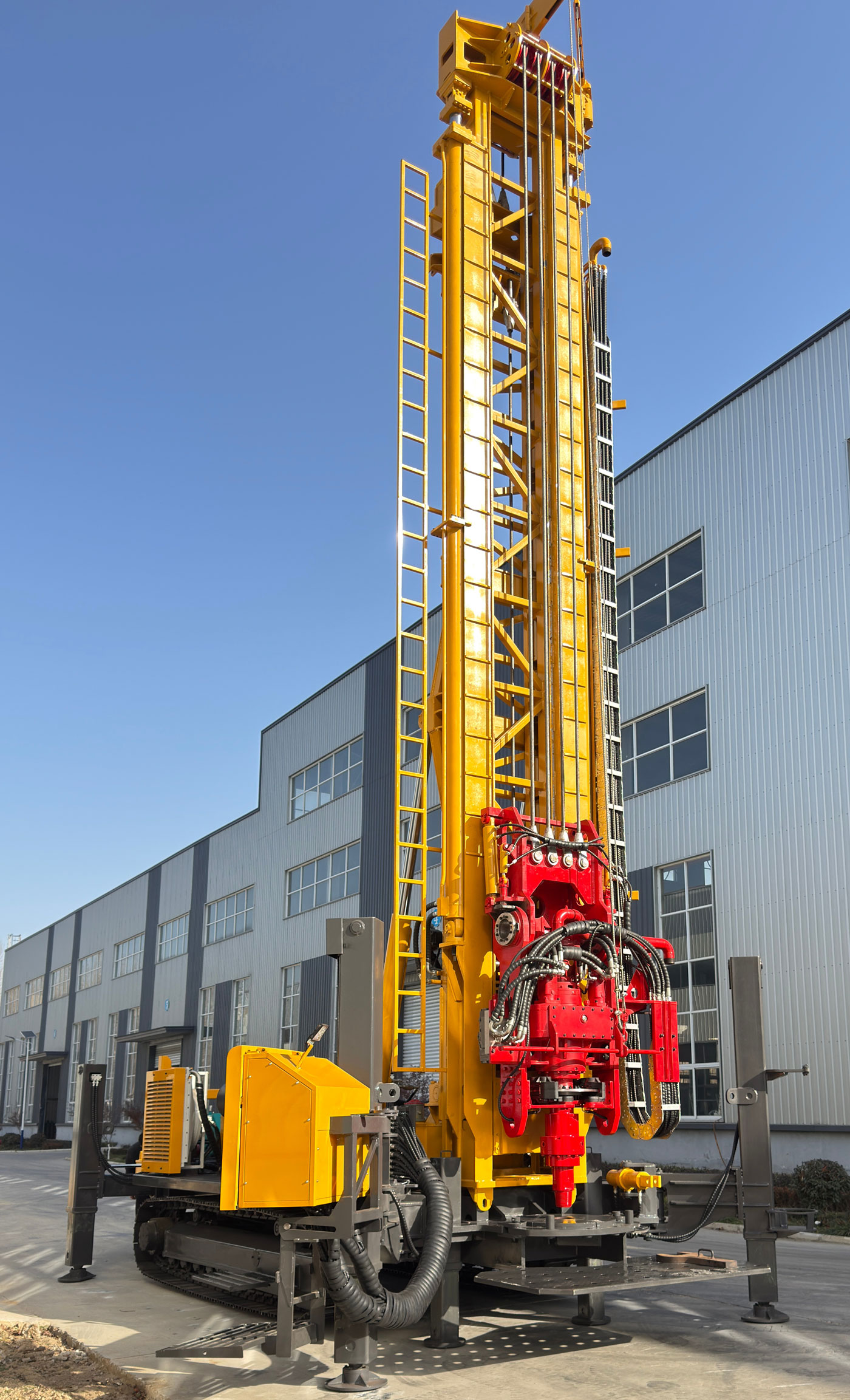

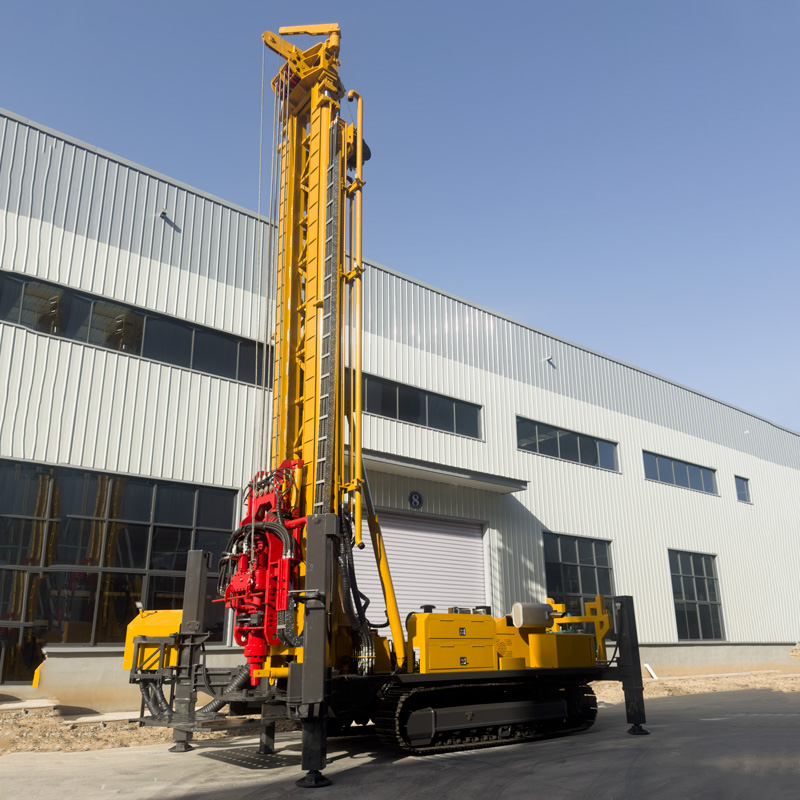

WR1500S использует телескопическую мачту, которая обеспечивает необходимую рабочую высоту для глубокого бурения и одновременно улучшает габариты машины в транспортном положении. Для тяжёлого оборудования 28-тонного класса проезд по дорогам, погрузка, повороты на площадке и перемещение внутри строительной площадки требуют предварительного планирования; телескопическая мачта помогает снизить трудности транспортировки, связанные с фиксированной длинной мачтой.

🔩 Буровые штанги 9,6 м снижают частоту наращивания при сверхглубоких скважинах

Оборудование поддерживает буровые штанги 9,6 м, рекомендуемый диаметр штанг 114 / 127 мм. При глубоких скважинах 1500-метрового класса частое использование коротких штанг значительно увеличивает количество соединений и вспомогательное время. Длинные штанги позволяют сократить частоту соединений и повысить эффективность непрерывного бурения, но также требуют достаточного рабочего пространства на площадке и более организованной транспортировки штанг.

💪 Усилие подъёма 80 т обеспечивает запас для сверхглубокой буровой колонны и обсадных труб

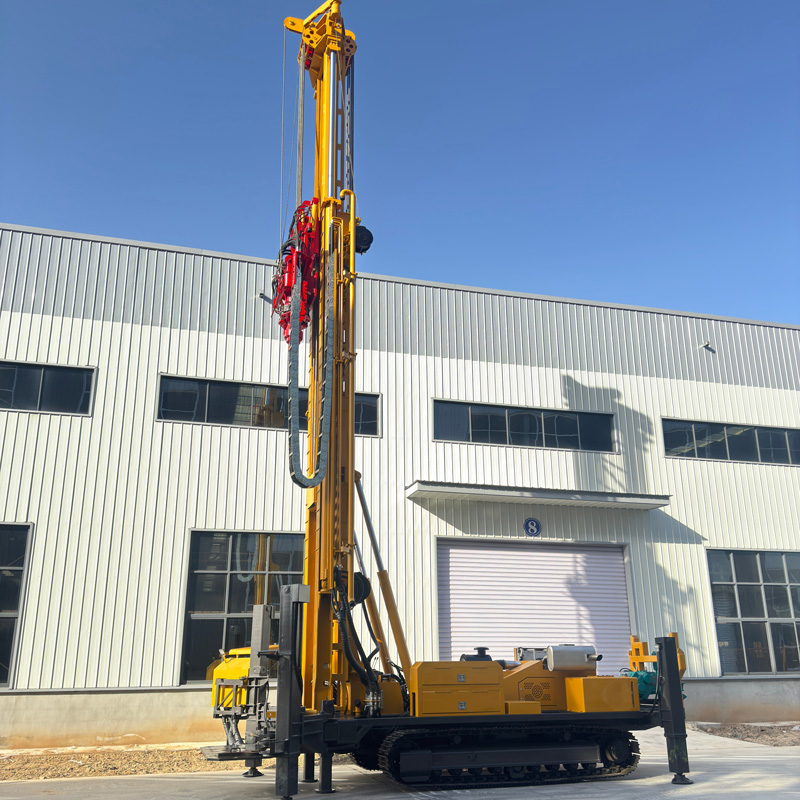

Усилие подъёма WR1500S достигает 80 т, осевое давление 16 т. С увеличением глубины скважины собственный вес буровой колонны, трение о стенки скважины, вес обсадных труб и локальное заклинивание значительно возрастают. Большая грузоподъёмность способствует нормальному спуску и подъёму бурового снаряда, извлечению инструмента и частичным операциям с крупногабаритными обсадными трубами, но при аномальном сопротивлении всё равно следует в первую очередь очищать скважину, плавно поднимать и оценивать состояние внутри скважины.

🔄 Высокомоментная система вращения 31000 / 15500 Н·м

Максимальный крутящий момент вращения составляет 31000 / 15500 Н·м, максимальная скорость вращения 70 / 140 об/мин. Низкая скорость и высокий крутящий момент больше подходят для большого диаметра, твёрдых пород и условий с высоким трением, а более высокая скорость — для относительно стабильных участков скважины с меньшим сопротивлением. При сверхглубоком бурении следует динамически регулировать параметры в зависимости от нагрузки на буровую колонну, выноса шлама и состояния бурового инструмента.

🕳️ Диаметр скважины 105–1000 мм охватывает крупные глубокие и инженерные скважины

Диапазон диаметра бурения WR1500S составляет 105–1000 мм, что охватывает обычные глубокие водяные скважины, крупнодиаметровые скважины подземных вод, водопонижение в горнодобывающих районах и некоторые крупные инженерные скважины. Чем больше диаметр скважины, тем выше требования к воздушному компрессору, буровому инструменту, обсадным трубам, крутящему моменту вращения и грузоподъёмности, поэтому в реальном проекте следует выбирать разумный диаметр скважины в соответствии с целью обустройства скважины.

💨 Давление воздуха 1,65–8 МПа подходит для глубокого бурения DTH

При бурении погружным пневмоударником DTH рекомендуемое рабочее давление 1,65–8 МПа, расход воздуха 16–120 м³/мин. Для глубоких скважин 1500-метрового класса и крупнодиаметровых проектов по твёрдым породам требуются очень высокие показатели воздушного компрессора. Давление и расход должны одновременно удовлетворять потребности пневмоударника и выноса шлама из забоя, иначе возможны недостаточная ударная сила, трудности с выносом шлама и накопление шлама на забое.

💎 Условия твёрдых пород, выветрелых пород и зон дробления

В относительно цельных породах, таких как гранит, базальт, известняк, можно использовать пневмоударники среднего и высокого давления. При встрече с выветрелыми породами, трещинами или тектоническими зонами дробления следует снизить скорость подачи, усилить очистку скважины и в зависимости от ситуации применять обсадные трубы, пену или другие меры стабилизации скважины. Если вынос шлама постоянно уменьшается или сопротивление подъёму заметно возрастает, следует своевременно остановить бурение и провести проверку.

🌧️ В рыхлых покровных отложениях приоритет — стабильность стенок скважины

В грунтах, глинах, песках и песчано-гравийных слоях можно применять вращательное бурение с промывочной жидкостью, обсадные трубы или другие способы крепления стенок. Для сверхглубоких скважин 1500 м, если в верхнем интервале произойдёт сужение или обрушение, это напрямую повлияет на последующее глубокое строительство, поэтому на начальном этапе следует в первую очередь создать стабильный ствол скважины, а затем переходить к бурению DTH в скальных породах.

💧 Глубокие водоносные горизонты и условия сильного притока воды

После входа в основной водоносный горизонт приток воды изменяет вынос шлама и рабочие характеристики пневмоударника. В процессе строительства следует фиксировать глубину основных водоносных слоёв и регулировать подачу воздуха, очистку скважины и способ обсадки в зависимости от количества воды. На этапе обустройства скважины также необходимо проектировать фильтры, водоизоляционные участки и окончательный тип насоса в соответствии с распределением водоносных горизонтов.

🏭 Промышленное водоснабжение, водоснабжение горнодобывающих районов и крупные проекты подземных вод

WR1500S подходит для крупного промышленного водоснабжения, хозяйственно-питьевого водоснабжения шахт, пылеподавления, промывки оборудования и вспомогательного производственного водоснабжения. Для горнодобывающих и промышленных проектов с недостатком shallow водных источников, высокой долей твёрдых пород или необходимостью более глубоких водоносных слоёв запас по глубине 1500-метрового класса и усилие подъёма 80 т обеспечивают больший строительный запас.

🌊 Водопонижение в горнодобывающих районах и крупное инженерное водопонижение

Глубина бурения 1500-метрового класса и максимальный диаметр скважины 1000 мм позволяют оборудованию выполнять часть крупных водопонижающих скважин. В проектах водопонижения необходимо определять положение скважин, расстояние между ними, диаметр, фильтры и производительность насосов на основе гидрогеологических данных; буровая установка отвечает только за создание скважины и не может заменить полный проект водопонижения.

♨️ Геотермальные исследования и глубокие скважины температурного градиента

WR1500S может использоваться для части геотермальных исследований и бурения глубоких скважин температурного градиента. В таких проектах помимо глубины бурения необходимо учитывать температуру пласта, циркуляционную среду, материал обсадных труб и стабильность стенок скважины. Если речь идёт о промышленных геотермальных эксплуатационных скважинах, следует подбирать буровой инструмент и систему обустройства скважины в соответствии со специальным проектом.

🧵 Двойная вспомогательная лебёдка повышает эффективность организации работ на крупных глубоких скважинах

Оборудование оснащено большой вспомогательной лебёдкой 5 т и малой вспомогательной лебёдкой 2,5 т, которые можно использовать для перемещения пневмоударников, буровых штанг, обсадных инструментов и стандартных принадлежностей. В проектах сверхглубоких скважин много вспомогательных инструментов и велик вес отдельных единиц; двойная лебёдка позволяет снизить интенсивность ручного перемещения, но грузоподъёмные работы должны строго соблюдать номинальную нагрузку и безопасные расстояния.

📦 Машина массой 28 т требует полного планирования транспортировки и площадки

Общая масса машины около 28 т, габаритные размеры около 11,5 × 2,6 × 3,5 м. При межрегиональной транспортировке необходимо заранее проверить грузоподъёмность низкорамного прицепа, ограничения по высоте дорог, несущую способность мостов и пространство для поворотов; буровые штанги 9,6 м обычно требуют отдельной транспортировки. После прибытия на площадку также следует предусмотреть зоны для воздушного компрессора, системы промывочной жидкости, бурового инструмента и материалов.

⚠️ Меры предосторожности при строительстве и обслуживании сверхглубоких скважин 1500 м

Перед началом работы ежедневно следует проверять двигатель, гидравлическую систему, телескопическую мачту, аутригеры, гусеницы, двойную лебёдку, шланги высокого давления и буровые штанги 9,6 м; при глубоком бурении постоянно фиксировать крутящий момент, давление воздуха, вынос шлама, приток воды и сопротивление подъёму; при обнаружении тенденции к аномалиям следует своевременно остановить работу и проанализировать ситуацию, чтобы мелкие проблемы не переросли в аварию в глубокой скважине.

Поскольку фактические геологические условия, инструмент в скважине, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины должны определяться фактическими условиями на площадке.

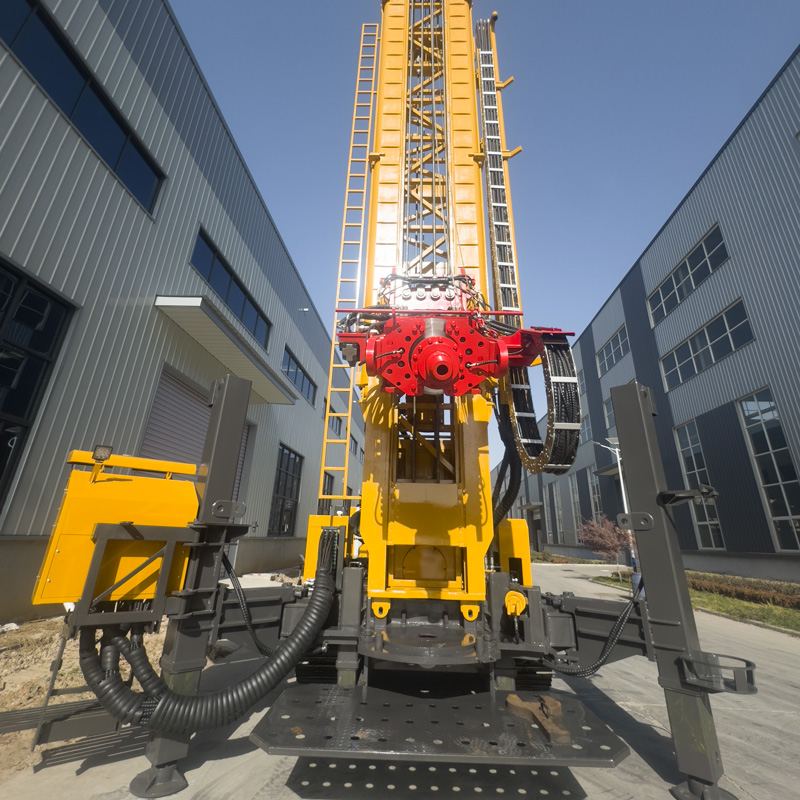

📊 Основные технические параметры
