WR200SE

💧 WR200SE Высокорентабельная гусеничная буровая установка для водяных скважин глубиной 200 м с телескопической мачтой

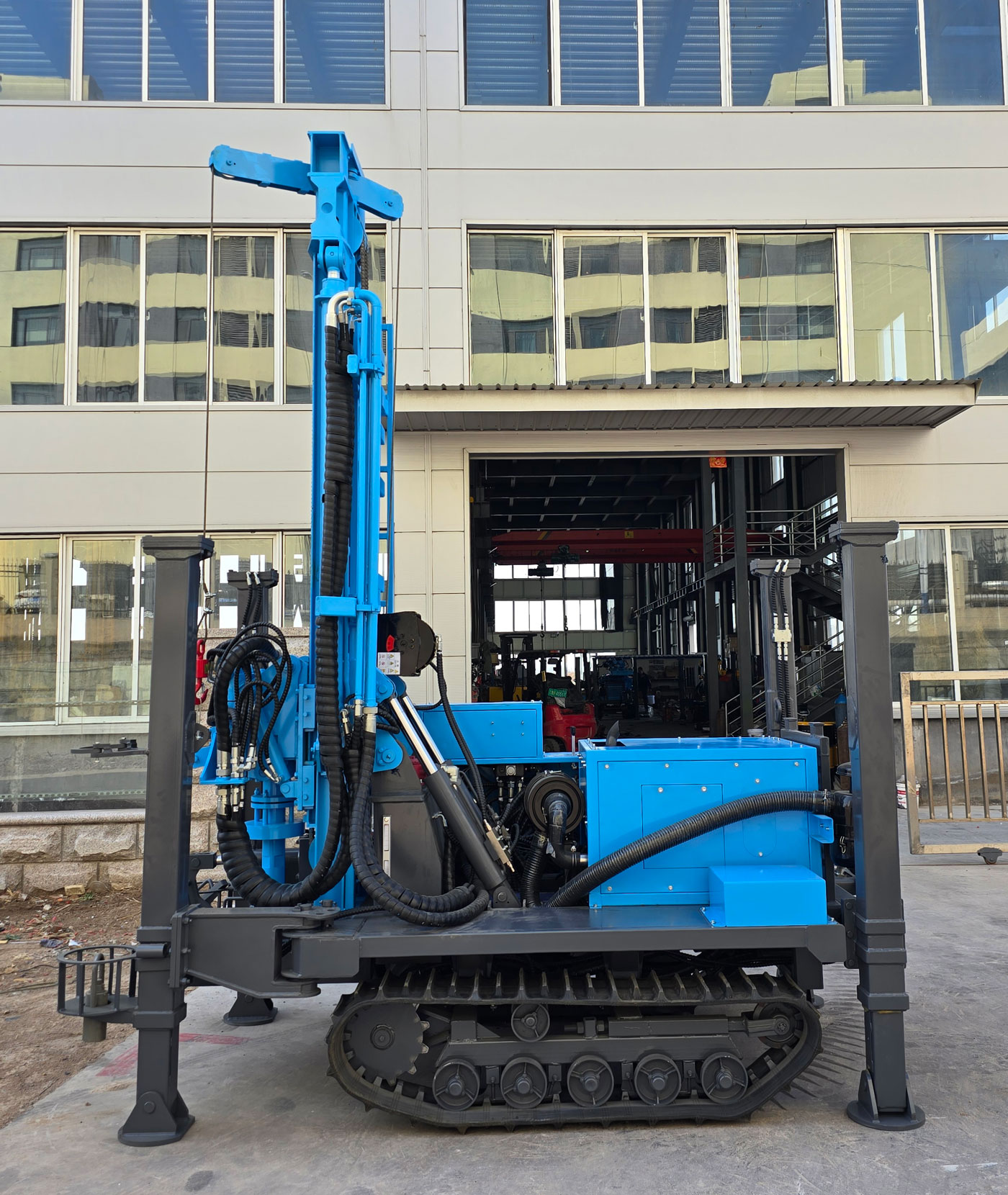

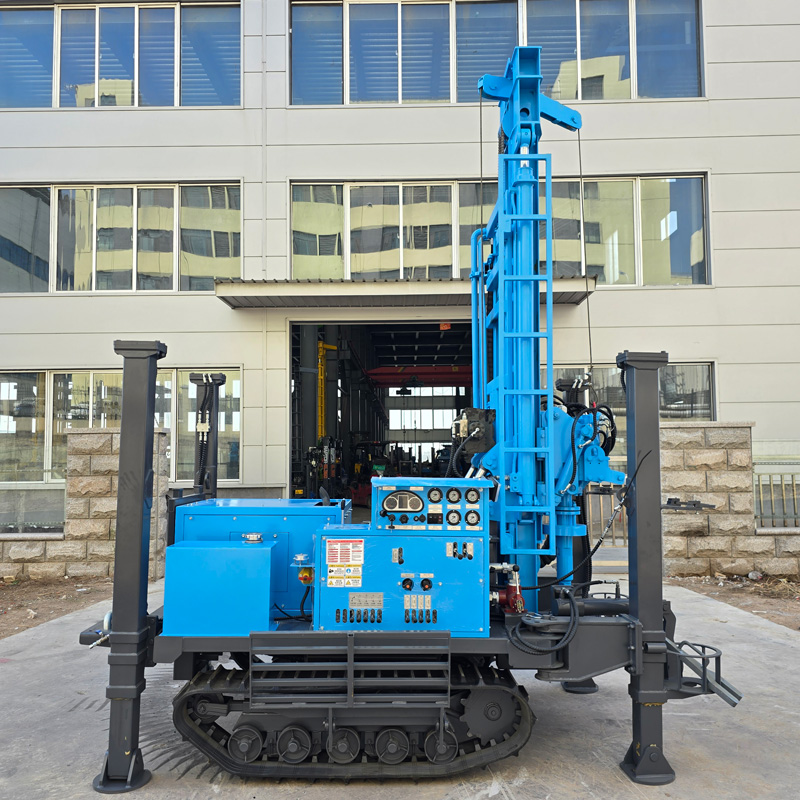

WR200SE — это высокорентабельная гусеничная полностью гидравлическая буровая установка, предназначенная для бурения обычных водяных скважин малой и средней глубины. По сравнению с малыми установками класса 120 м она имеет увеличенную глубину бурения, грузоподъёмность, крутящий момент вращения и диапазон совместимости с компрессорами. Максимальная глубина бурения 200 м, диаметр бурения 140–254 мм, подходит для сельского водоснабжения, орошения полей, водоснабжения животноводства, технической воды и водяных скважин на малых рудниках.

💰 Версия SE делает акцент на балансе практичной комплектации и стоимости закупки

Буква E в WR200SE означает высокорентабельную комплектацию. Главное — не набор сложных функций, а обеспечение обычного бурения водяных скважин глубиной до 200 м при разумной цене оборудования, простоте обслуживания и низких эксплуатационных расходах. Для региональных буровых бригад, бригад по строительству сельскохозяйственных гидротехнических сооружений и клиентов, только начинающих заниматься буровыми установками для водяных скважин, такая комплектация позволяет легче достичь стабильного соотношения затрат и результатов.

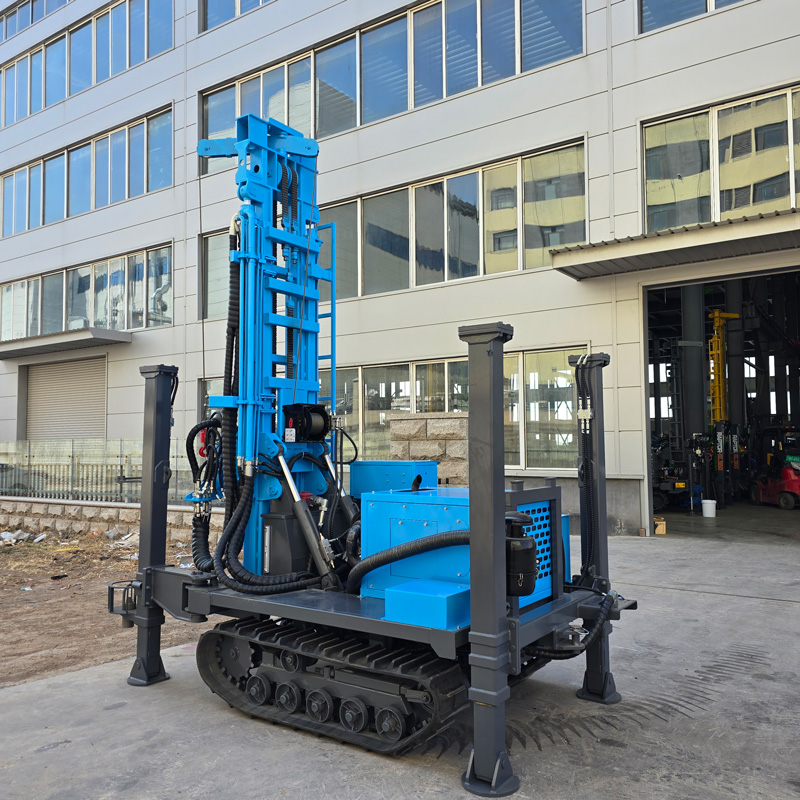

🪜 Телескопическая мачта сочетает рабочее пространство и удобство транспортировки

В этой модели используется телескопическая мачта с длиной одного хода подачи 3,3 м, возможна установка буровых штанг длиной 1,5 м, 2,0 м и 3,0 м. По сравнению с фиксированной длинной мачтой телескопическая конструкция более гибкая при транспортировке и адаптации к площадке; в рабочем состоянии она обеспечивает хорошее рабочее пространство для работы со штангами и непрерывного бурения.

📏 Глубина бурения 200 м покрывает больше потребностей сельских и сельскохозяйственных водяных скважин

Глубина бурения класса 200 м имеет более широкую область применения, чем малые установки для неглубоких скважин, особенно подходит для сельских районов с относительно глубоким уровнем грунтовых вод, зон орошения полей и холмистой местности. Фактическая глубина готовой скважины всё равно определяется местными гидрогеологическими условиями, положением водоносного горизонта, диаметром, буровым инструментом и технологией бурения.

🌾 Орошение полей и водоснабжение садов

WR200SE можно использовать для скважин орошения полей, садовых водяных скважин, водоснабжения теплиц и полива питомников. Диаметр бурения 140–254 мм охватывает распространённые конфигурации обсадных труб и насосов. Для сельскохозяйственных скважин с длительным водоотбором перед бурением следует определить диаметр скважины, фильтровую трубу и тип насоса исходя из ожидаемого дебита, а не просто стремиться к большему диаметру.

🏠 Сельское бытовое водоснабжение и водоснабжение малых сообществ

В деревнях с нестабильным централизованным водоснабжением или удалённых от водопроводной сети WR200SE можно использовать для бурения бытовых скважин, деревенских скважин для бытовой воды и малых общественных водозаборных скважин. Гусеничная конструкция подходит для сельских дорог и обычных неасфальтированных площадок, а дизельный двигатель 58 кВт снижает зависимость от стационарного источника питания на месте.

🐄 Водоснабжение животноводческих ферм, пастбищ и сельскохозяйственного производства

Для поения скота, мойки площадок и сельскохозяйственного производства необходим стабильный источник воды. Для животноводческих ферм и пастбищ оборудование класса 200 м обеспечивает больший запас по глубине поиска воды, чем модели класса 120 м. При бурении следует разумно определять место скважины на основе местных данных о подземных водах, избегая попыток компенсировать ошибки выбора места только за счёт увеличения глубины бурения.

⛏️ Водоснабжение малых рудников и геологоразведочных лагерей

WR200SE также подходит для временного водоснабжения малых рудников, лагерей геологоразведки и строительных проектов: для бытовой воды, мойки оборудования и частичного пылеподавления. В условиях рудников с преобладанием твёрдых пород следует правильно подбирать погружной пневмоударник, долото и компрессор, чтобы подача воздуха соответствовала диаметру, породе и целевой глубине.

🔄 Крутящий момент вращения 3400–4700 Н·м подходит для обычного бурения DTH

Крутящий момент вращения составляет 3400–4700 Н·м, скорость вращения 45–70 об/мин, что позволяет работать с распространёнными погружными пневмоударниками при бурении выветрелых и монолитных пород. В процессе бурения следует регулировать вращение и подачу в зависимости от твёрдости породы и выноса шлама; не рекомендуется длительно работать с одними и теми же параметрами.

💪 Усилие подъёма 13 т обеспечивает запас для работы со штангами и обсадными трубами

Усилие подъёма 13 т можно использовать для обычного спуска и подъёма бурового инструмента, работы со штангами и частичных операций с обсадными трубами. При заклинивании, сужении стенок скважины или аномальном возврате воды следует сначала оценить состояние породы и скважины, а затем решать проблему очисткой скважины, подъёмом инструмента для проверки или установкой обсадных труб, избегая простого вытягивания инструмента большим усилием.

🚀 Подъём 30 м/мин и быстрая подача 60 м/мин сокращают вспомогательное время

Скорость быстрого подъёма 30 м/мин и быстрой подачи 60 м/мин предназначены в основном для перемещения силовой головки и работы со штангами в нерабочем режиме, что сокращает вспомогательное время на наращивание и снятие штанг, подъём и спуск инструмента. Фактическая скорость проходки по породе зависит от литологии, погружного пневмоударника, долота и возможностей компрессора.

💨 Рабочее давление 1,7–2,5 МПа требует правильного подбора компрессора

Ориентировочное рабочее давление 1,7–2,5 МПа, расход воздуха 17–31 м³/мин. Требования к компрессору сильно различаются в зависимости от диаметра, погружного пневмоударника и породы: например, при увеличении диаметра, повышении твёрдости породы или росте высоты над уровнем моря обычно требуется большая производительность. Недостаточный подбор компрессора напрямую влияет на частоту ударов, вынос шлама и эффективность бурения.

🪨 Бурение выветрелых и монолитных твёрдых пород

В выветрелых породах проходка обычно быстрее, но устойчивость стенок скважины может быть ниже; в зависимости от обрушения кусков и сужения следует решать вопрос о установке обсадных труб. При входе в относительно монолитные породы, такие как известняк, песчаник, гранит, можно применять подходящие погружные пневмоударники и долота для пневматического бурения, уделяя основное внимание согласованию расхода воздуха, вращения и подачи.

🟤 Почвенный слой, глина, гравий и рыхлые покровные отложения

В верхних почвенных слоях, глине, песке или гравии прямое использование погружного пневмоударника не всегда является лучшим решением. В рыхлых покровных отложениях возможны обрушение стенок, заклинивание инструмента и увеличение диаметра; следует сначала обработать верхний интервал обсадными трубами, промывочной жидкостью или другими способами стабилизации, а затем продолжать бурение в устойчивой породе.

🧱 Зоны дробления и трещиноватые породы

В трещиноватых и раздробленных породах возможны утечки воздуха, обрушение кусков и заклинивание инструмента. При бурении следует снижать слишком быструю подачу, поддерживать непрерывную очистку скважины и следить за изменениями давления воздуха и выноса шлама. При большой мощности зоны дробления можно рассмотреть способ с обсадными трубами или кондуктором для снижения вероятности аварий в скважине.

💧 Водоносный горизонт и сильные притоки воды

После входа в водоносный горизонт приток воды изменяет условия выноса шлама и работу погружного пневмоударника. Следует регулировать подачу воздуха компрессором и способ очистки скважины в соответствии с фактическим дебитом и своевременно фиксировать глубину водоносного горизонта. Перед завершением скважины также необходимо рационально расположить обсадные трубы, фильтры и водоизоляционные элементы с учётом водоносного горизонта.

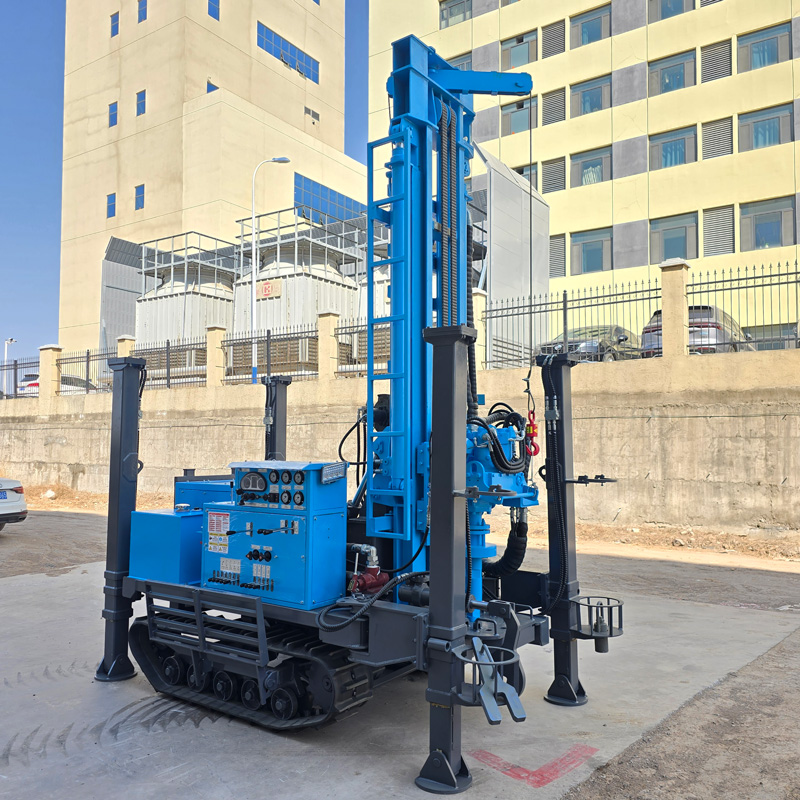

🚜 Гусеничное шасси подходит для сельских дорог и обычных сложных площадок

Скорость передвижения всей машины около 2,5 км/ч, максимальная преодолеваемая крутизна ориентировочно 30°. Гусеничное шасси подходит для сельских дорог, полей, щебёночных площадок и слегка неровной местности. При движении по склону следует снижать центр тяжести, убирать мачту и проверять сцепление с грунтом; фактическая безопасная преодолеваемая крутизна определяется условиями площадки.

🦵 Выдвижные опоры высотой 1,4 м облегчают выравнивание оборудования

Ход выдвижных опор высотой 1,4 м можно использовать для опирания и выравнивания оборудования на неровной площадке. Перед началом бурения следует обеспечить устойчивое распределение нагрузки на шасси и опоры, при необходимости добавить подкладки, чтобы избежать просадки на мягком грунте, приводящей к наклону мачты и смещению устья скважины.

📦 Общая масса 4,7 т сочетает устойчивость и удобство транспортировки

Общая масса около 4,7 т, габаритные размеры около 3950 × 1750 × 2250 мм, что относится к диапазону малых и средних гусеничных буровых установок для водяных скважин. По сравнению с крупными установками глубиной более 500 м её легче перевозить, и она подходит буровым бригадам с большим количеством точек бурения и частыми переездами.

🧰 Распространённые варианты комплектации

В зависимости от проекта можно комплектовать буровыми штангами 76 мм или 89 мм, погружным пневмоударником, долотом, инструментом для обсадных труб, компрессором, воздуховодами, маслораспылителем и оборудованием для пены. Комплектующие следует подбирать по целевой глубине, диаметру, породе и способу бурения; не рекомендуется комплектовать всё только по максимальным параметрам.

⚠️ Указания по эксплуатации и обслуживанию

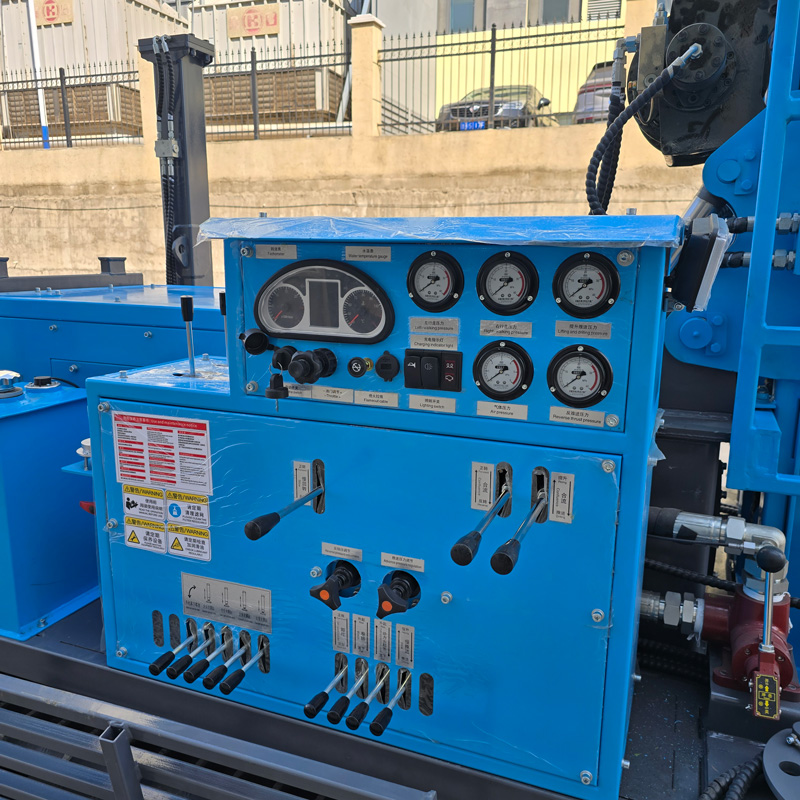

Перед началом работы каждый день следует проверять гидравлические трубопроводы, вращающую головку, лебёдку, гусеницы, мачту и соединения буровых штанг; у компрессора и рукавов высокого давления проверять соединения и предохранительные устройства; во время бурения постоянно следить за давлением воздуха, выносом шлама, возвратом воды и температурой оборудования; после окончания своевременно очищать от грязи и пыли и проверять быстроизнашиваемый буровой инструмент.

Поскольку фактические геологические условия, инструмент в скважине, угол бурения и методы работы различаются, итоговая эффективность бурения, глубина и результат готовой скважины определяются фактическими условиями на площадке.

📊 Основные технические параметры
