WR220SE

💧 WR220SE высокоэкономичная мини-буровая установка на гусеничном ходу для водяных скважин 220 м

WR220SE — это гусеничная буровая установка для водяных скважин 220-го класса, отличающаяся «малыми размерами, гибкостью, водовоздушным режимом и высокой экономичностью». По сравнению с базовой моделью 200-го класса она имеет увеличенную глубину бурения, сохраняя при этом компактный корпус и небольшую общую массу, что делает её подходящей для деревень, полей, садов, животноводческих ферм и строительных площадок с ограниченным пространством. Для клиентов, которым требуется частая передислокация, ограниченный бюджет, но при этом необходимо охватить больше обычных проектов водяных скважин, эта установка обладает высокой практичностью.

💰 Версия SE делает акцент на балансе вложений и практичности

Буква E в WR220SE обозначает высокоэкономичную версию. Позиционирование продукта заключается не в погоне за высокой мощностью и сложной конфигурацией крупного оборудования для глубокого бурения, а в сохранении ключевых возможностей в пределах типового диапазона бурения водяных скважин 220-го класса. Мощность 48 кВт, усилие подъёма 13 т, крутящий момент вращения 3400–4700 Н·м и водовоздушный способ бурения позволяют оборудованию охватывать множество сельских и agricultural проектов, одновременно контролируя затраты на закупку, транспортировку и обслуживание.

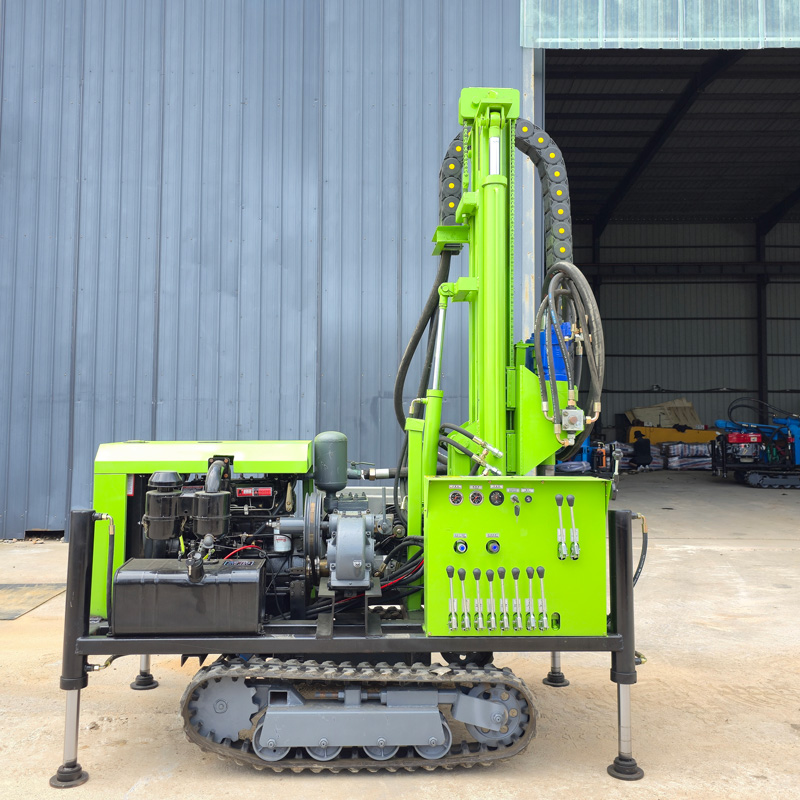

🪶 Мини-гусеничная конструкция подходит для узких дорог и малых площадок

Габаритные размеры машины около 3950 × 1750 × 2250 мм, масса около 4,7 т, что относится к малым и средним гусеничным буровым установкам для водяных скважин. Для сельских дорог, проходов в садах, краёв полей, дворов и строительных точек внутри ограждений компактные размеры облегчают размещение машины и выбор положения скважины, а также снижает зависимость от крупногабаритного транспорта и широких строительных площадок.

🌾 Орошение полей и садовые проекты — типичное применение

WR220SE подходит для оросительных скважин на полях, водяных скважин в садах, водоснабжения питомников и теплиц. Глубина бурения 220-го класса по сравнению с более малым оборудованием имеет больший запас для поиска воды, особенно подходит для холмистых районов с большими колебаниями уровня грунтовых вод, засушливых зон и районов сезонного орошения. Фактическая глубина скважины всё же должна определяться по местным гидрогеологическим данным и положению водоносного горизонта.

🏠 Сельские бытовые водяные скважины и водоснабжение деревень

В деревнях с недостаточным централизованным водоснабжением или в отдалённых посёлках оборудование может использоваться для бытовых водяных скважин, небольших общественных колодцев и проектов водоснабжения на уровне деревни. Диапазон бурения 140–254 мм позволяет выбирать в зависимости от спецификации обсадной трубы, размера погружного насоса и ожидаемого дебита. При обустройстве скважины также необходимо рационально устанавливать фильтровые трубы и зоны изоляции с учётом положения водоносного горизонта.

🐄 Водоснабжение животноводческих ферм и пастбищ

Животноводческие фермы часто нуждаются в относительно стабильной воде для питья, мойки и производственных нужд. WR220SE может использоваться для скважин питьевой воды для скота, вспомогательных скважин на фермах и небольших проектов водоснабжения в пастбищных районах. Дизельный привод позволяет оборудованию работать автономно на площадках без стационарной электросети, что подходит для отдалённых сельскохозяйственных и животноводческих условий.

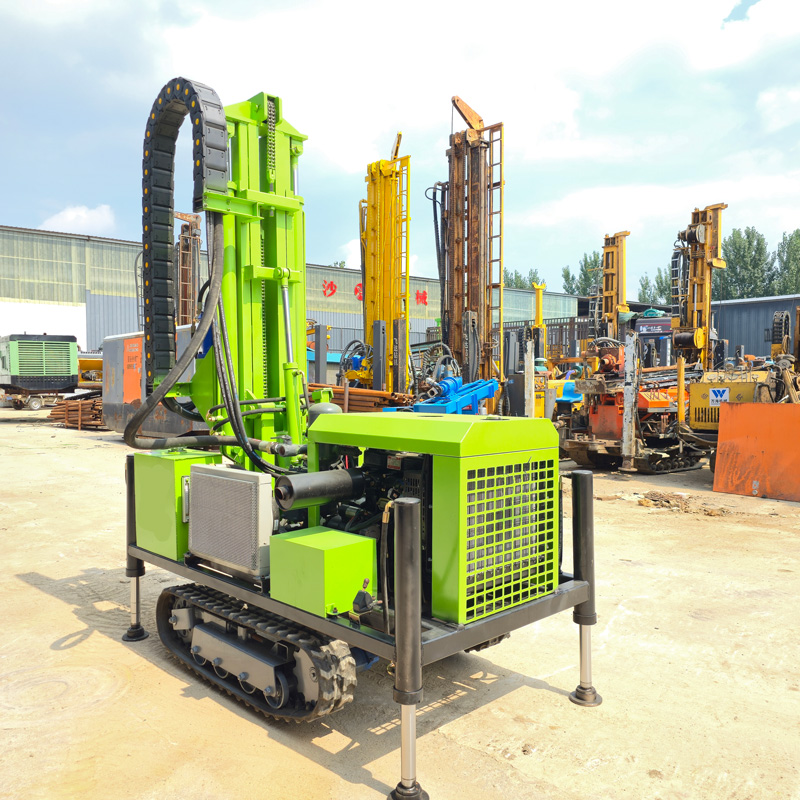

💧 Водовоздушный режим повышает адаптивность к различным породам

WR220SE поддерживает водовоздушное бурение, позволяя выбирать более подходящую технологию в зависимости от геологических условий. Для почвенных слоёв, глины и рыхлых покровных отложений можно уделить внимание стабилизации скважины и удалению шлама; при входе в выветрелые или более монолитные скальные породы можно использовать пневматическое бурение с погружным пневмоударником и компрессором. Водовоздушный режим — это не простое переключение, а выбор способа строительства в зависимости от устойчивости стенок скважины, удаления шлама и твёрдости породы.

🪨 Выветрелые и породы средней твёрдости

Выветрелые породы обычно бурятся быстрее, но структура стенок скважины может быть нестабильной. В процессе строительства следует контролировать скорость подачи в зависимости от обрушения кусков, сужения диаметра и возврата воды, своевременно применять обсадку или очистку скважины. При входе в более монолитные породы следует использовать подходящий погружной пневмоударник, долото и компрессор, чтобы удар, вращение и удаление шлама были согласованы.

🟤 Пески, гравийные слои и рыхлые покровные отложения

Песчаные и гравийные слои склонны к обрушению стенок, заклиниванию бурового инструмента и увеличению диаметра, особенно при обильных грунтовых водах. В таких породах следует в первую очередь предусматривать защиту стенок скважины и сопровождение обсадной трубой, при необходимости применять водяное бурение или другие методы стабилизации, не рекомендуется полагаться исключительно на быстрое прохождение пневматическим бурением.

🧱 Зоны дробления и трещиноватые породы

Трещины и зоны дробления могут вызывать утечки воздуха, обрушение кусков, прихваты и аномальное удаление шлама. При встрече с такими интервалами следует снижать скорость подачи, поддерживать непрерывную очистку скважины и следить за изменениями давления воздуха и возврата воды. Если зона дробления мощная, можно применять обсадку или поэтапную обработку для повышения устойчивости стенок скважины.

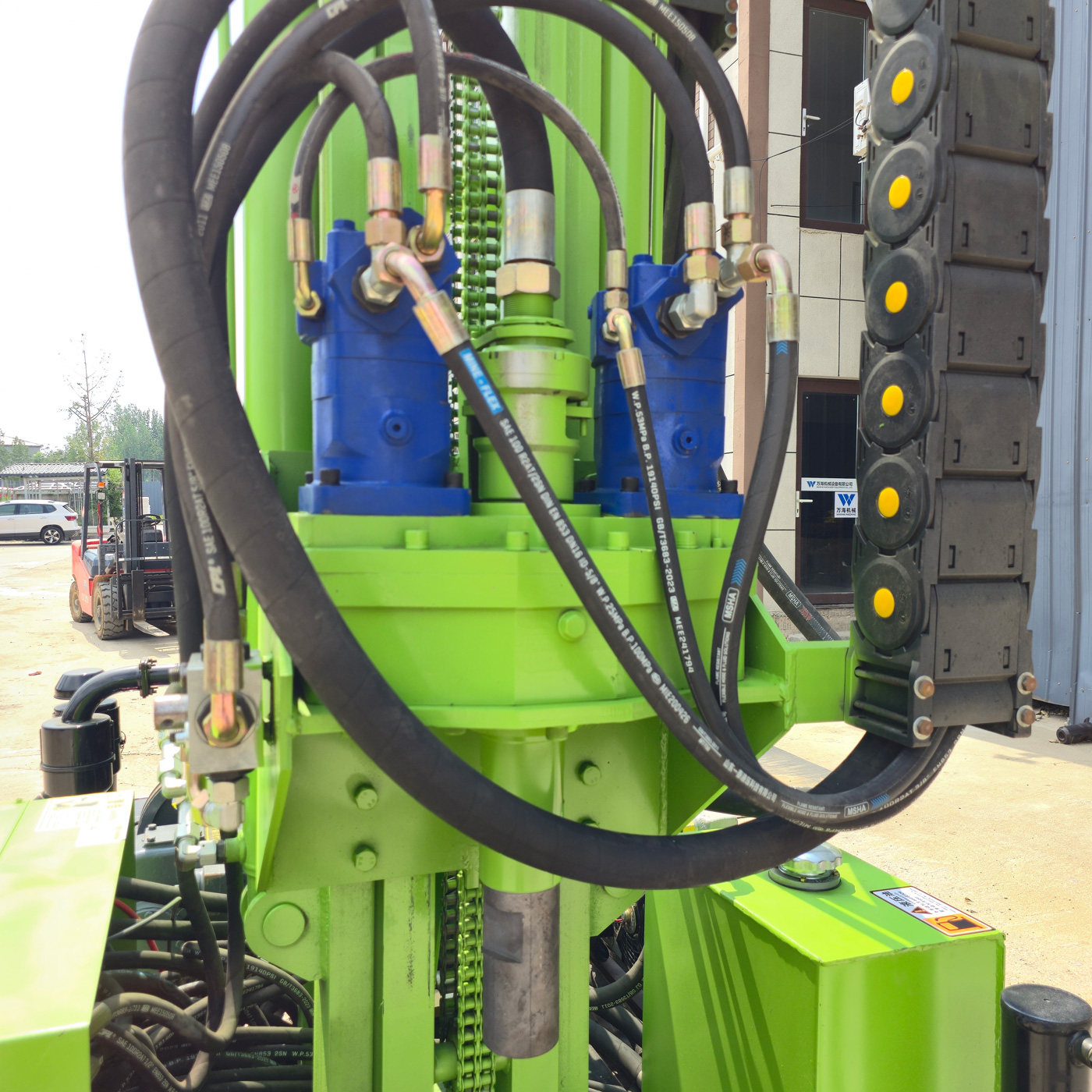

⚙️ Крутящий момент вращения 3400–4700 Н·м обеспечивает обычное бурение водяных скважин

Крутящий момент вращения 3400–4700 Н·м, скорость вращения 45–70 об/мин, что охватывает большинство обычных проектов водяных скважин 220-го класса. Параметры вращения должны соответствовать буровым штангам, долоту, погружному пневмоударнику и породе; в монолитных породах можно поддерживать стабильную скорость, а в зонах дробления или при повышенном сопротивлении следует соответственно снижать скорость и подачу.

💪 Усилие подъёма 13 т для нормального подъёма бурового инструмента и обработки в скважине

Усилие подъёма 13 т достаточно для обычного спуска и подъёма буровых штанг, обработки бурового инструмента и частичных операций с обсадными трубами. Если сопротивление при подъёме постоянно растёт, возврат воды внезапно уменьшается или вращение бурового инструмента затруднено, следует сначала проверить стенки скважины, удаление шлама и состояние штанг, а затем применить очистку, медленный подъём или обсадку; не рекомендуется сразу использовать максимальное усилие для принудительного вытягивания.

🚀 Быстрый подъём 30 м/мин и быстрая подача 60 м/мин

Скорость быстрого подъёма 30 м/мин и быстрой подачи 60 м/мин предназначены в основном для быстрого перемещения силовой головки и операций со штангами, что сокращает непроизводительное время. Фактическая эффективность проходки зависит от твёрдости породы, диаметра скважины, износа бурового инструмента, мощности компрессора и метода работы; нельзя воспринимать скорость быстрой подачи как фактическую скорость бурения.

💨 Рабочее давление воздуха 1,7–2,5 МПа и расход воздуха 17–31 м³/мин

При бурении погружным пневмоударником компрессор является важным вспомогательным оборудованием, определяющим эффективность. Ориентировочное рабочее давление 1,7–2,5 МПа, расход воздуха 17–31 м³/мин. При увеличении диаметра скважины, твёрдости породы или высоты над уровнем моря требования к производительности компрессора возрастают, поэтому следует подбирать его по фактической спецификации пневмоударника, а не только по давлению.

🪜 Мачта 2,6 м и подача за один ход 3,3 м

Оборудование оснащено мачтой 2,6 м, длина подачи за один ход 3,3 м, можно использовать буровые штанги 1,5 м, 2,0 м и 3,0 м. Такая конфигурация сочетает компактный корпус и эффективность операций со штангами, подходит для частой передислокации малых гусеничных буровых установок и повседневного бурения водяных скважин.

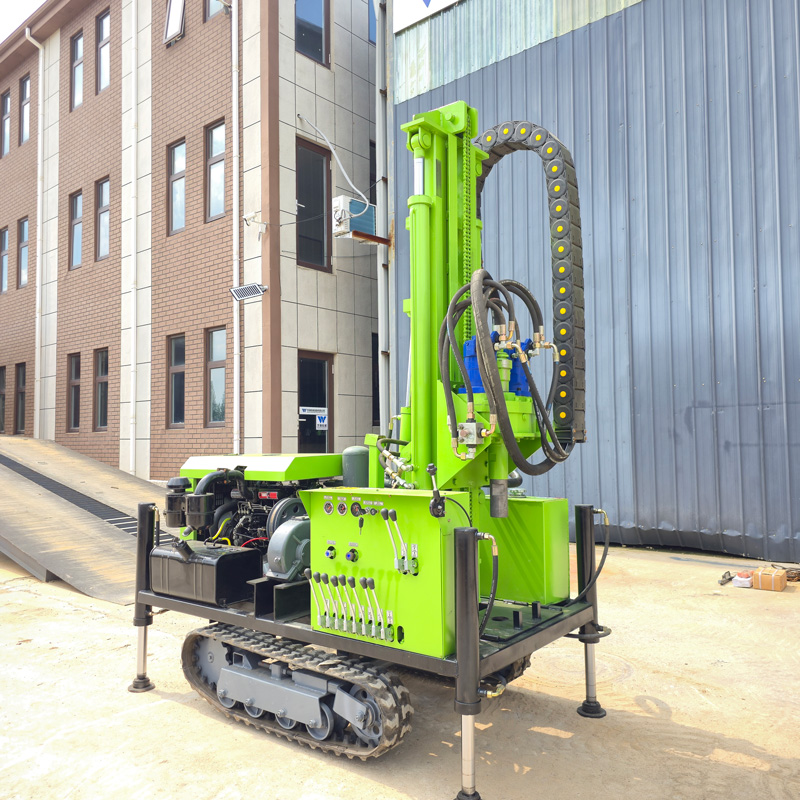

🚜 Гусеничное шасси подходит для сельских и agricultural условий

Скорость передвижения машины около 2,5 км/ч, максимальная преодолеваемая крутизна ориентировочно 30°. Гусеничная конструкция обеспечивает хорошее сцепление на грунтовых дорогах, щебёночных дорогах, в садах и на умеренно неровных площадках. Перед фактическим подъёмом и передислокацией следует оценивать степень влажности грунта, уклон и состояние центра тяжести; мачта должна находиться в безопасном транспортном положении.

🦵 Высокие аутригеры 1,4 м способствуют выравниванию и устойчивости

Ход высоких аутригеров 1,4 м помогает буровой установке выполнять опору и выравнивание на слегка неровной площадке. На мягком грунте следует добавлять подкладки, чтобы избежать проседания аутригеров; перед началом бурения необходимо убедиться в устойчивости машины и направлении мачты, чтобы просадка грунта не повлияла на искривление скважины и безопасность бурения.

🧰 Типовые комплектующие и подбор

В зависимости от проекта можно комплектовать буровые штанги Φ76 или Φ89, погружной пневмоударник, долота, обсадные трубы, компрессор, воздуховоды, маслораспылитель и сопутствующее оборудование для водяного бурения. Для разных пород и диаметров скважин следует подбирать соответствующий буровой инструмент, особенно в проектах водовоздушного бурения, где заранее нужно определить основные типы пород и метод строительства.

⚠️ Ежедневное обслуживание и меры предосторожности при строительстве

Перед началом работы проверьте двигатель, гидравлическую систему, мачту, лебёдку, гусеницы и шланги высокого давления; в процессе бурения следите за давлением воздуха, удалением шлама, возвратом воды и температурой оборудования; после завершения работ своевременно очищайте от глины, пыли и мусора, проверяйте износ резьбы штанг, долота, пневмоударника и гидравлических соединений. При частой транспортировке также следует проверять точки крепления оборудования и безопасность погрузки.

Поскольку фактические геологические условия, инструмент в скважине, угол бурения и метод работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины должны определяться фактическими условиями на площадке.

📊 Основные технические параметры
