WR300SEL

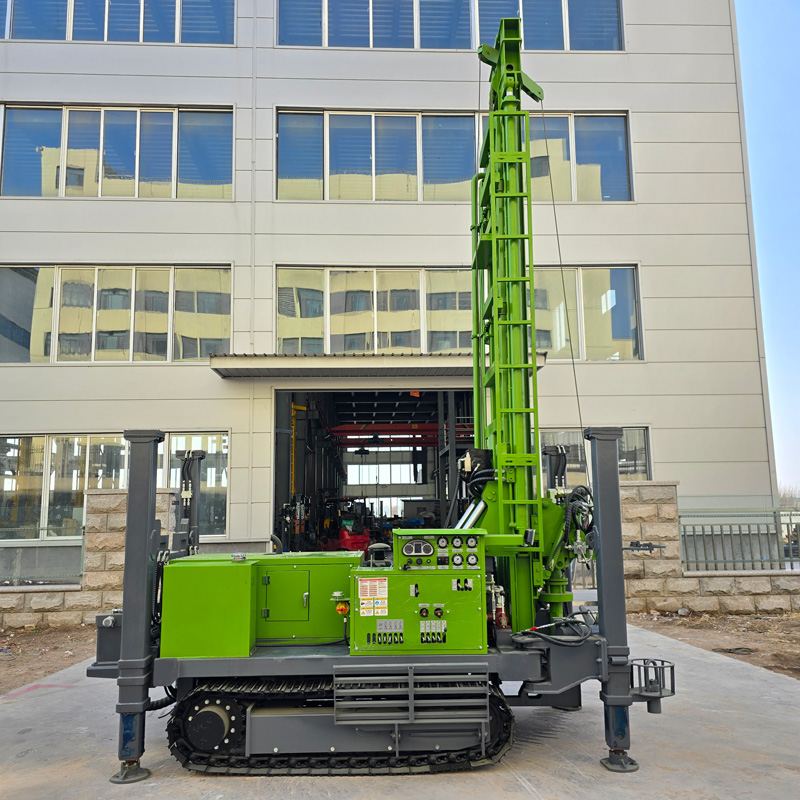

💧 WR300SEL Гусеничная буровая установка для водяных скважин 300 м с длинным ходом 6,6 м

WR300SEL — это гусеничная буровая установка для водяных скважин 300-метрового класса, главной особенностью которой являются «длинный ход, меньшее количество наращиваний штанг и более высокая эффективность непрерывного бурения». Она относится к той же высокорентабельной серии, что и WR300SE, но их назначение различается: WR300SE ориентирована на стандартный ход и обычную комплектацию, а WR300SEL использует подачу 6,6 м за один проход и может напрямую работать с буровыми штангами длиной до 6 м, что делает её более подходящей для заказчиков, которым важна эффективность наращивания штанг, непрерывность работ и проекты водяных скважин средней глубины.

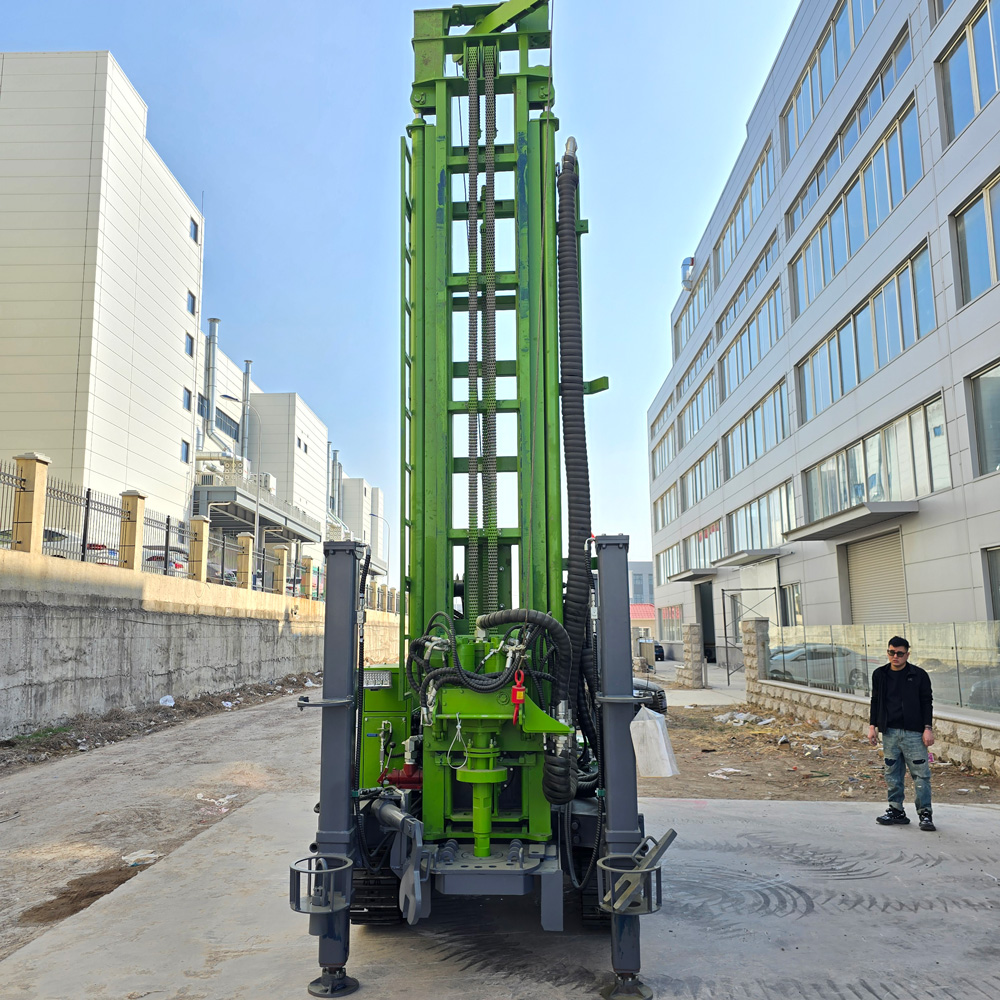

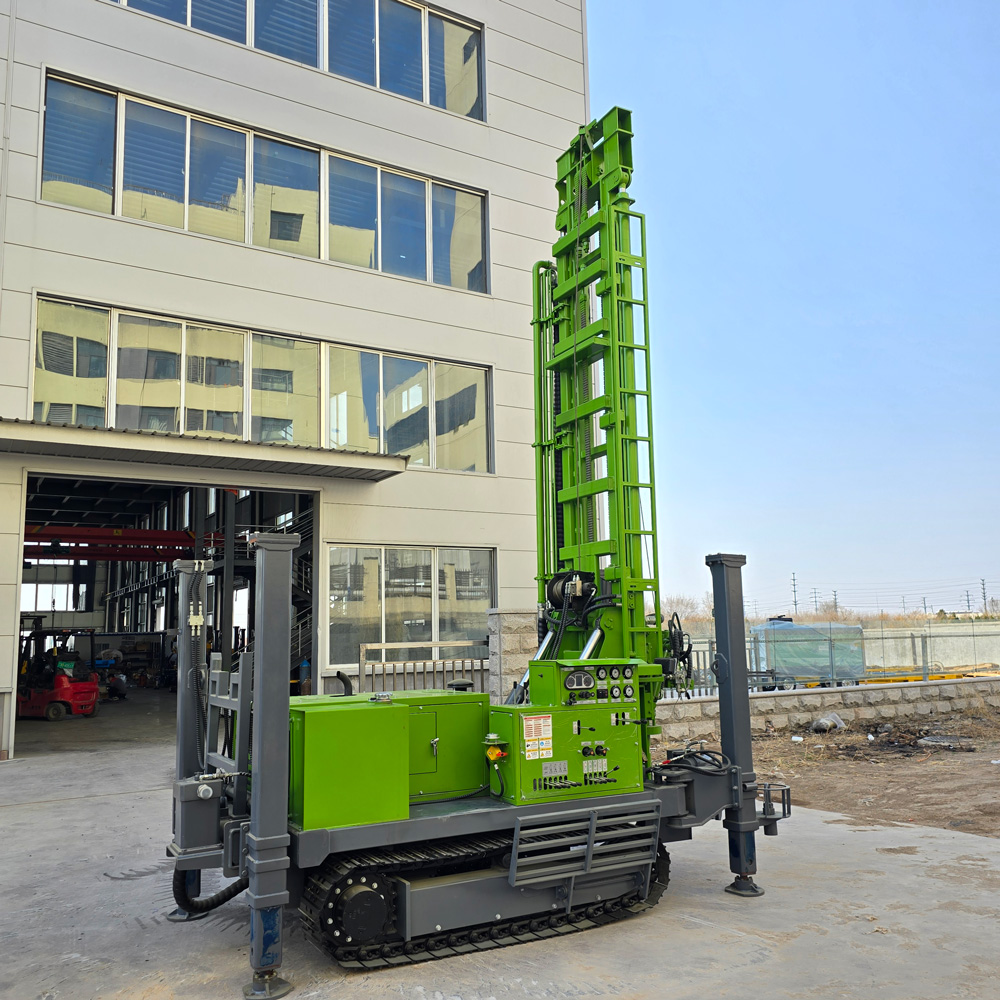

🪜 Подача 6,6 м за один проход — ключевое отличие этой модели

Главная практическая ценность мачты с длинным ходом заключается не просто в том, что «мачта длиннее», а в сокращении количества соединений буровых штанг. При использовании штанг 6 м для завершения скважины 300-метрового класса количество операций наращивания и разъединения штанг заметно снижается, что уменьшает вспомогательное время. Для заказчиков, которым требуется непрерывное бурение в течение дня, у которых мало рабочих в бригаде или которые чувствительны к срокам проекта, это различие имеет больше практического значения, чем просто увеличение мощности двигателя.

🔩 Совместимость с буровыми штангами от 1,5 до 6 м для различной организации работ

WR300SEL может использовать буровые штанги 1,5 м, 2 м, 3 м и 6 м, диаметр штанг доступен 76 / 89 / 102 мм. На стеснённых площадках или при ограничениях транспортировки можно применять более короткие штанги; на просторных площадках при преимущественно непрерывном бурении можно реализовать преимущество штанг 6 м. Так сохраняется гибкость работ и повышается темп бурения в подходящих проектах.

🎯 Глубина 300-метрового класса подходит для множества обычных проектов водяных скважин

Максимальная глубина бурения 300 м, диаметр скважины 140–325 мм, что охватывает сельские бытовые водяные скважины, сельскохозяйственные ирригационные скважины, водоснабжение животноводства, водоснабжение горнодобывающих районов и обычные промышленные водяные скважины. Для большинства проектов, где не требуется сверхглубокая скважина более 500 м, оборудование 300-метрового класса легче обеспечивает баланс между стоимостью оборудования, транспортным весом и буровыми возможностями.

🌾 Преимущество длинного хода особенно проявляется в проектах непрерывных ирригационных скважин

В районах орошаемых сельхозугодий часто требуется непрерывно бурить несколько водяных скважин. Если для каждой скважины часто наращивать и разъединять короткие штанги, вспомогательное время будет постоянно увеличиваться. При использовании штанг 6 м WR300SEL позволяет сократить частоту наращивания штанг и лучше подходит для непрерывного бурения на больших сельхозугодьях, в садах, питомниках и тепличных комплексах. Для подрядных буровых бригад такое повышение эффективности напрямую влияет на полезное рабочее время за день.

🏠 Сельское водоснабжение и водяные скважины в отдалённых районах

Оборудование использует гусеничное шасси и двигатель Yuchai мощностью 85 кВт, не зависит от стационарного электропитания и подходит для освоения подземных вод в деревнях, школах, клиниках и отдалённых населённых пунктах. Глубина бурения 300-метрового класса позволяет охватить более широкий диапазон водоносных горизонтов, чем малые установки для неглубоких скважин, но окончательная глубина скважины всё равно должна определяться по местным гидрогеологическим условиям.

⛏️ Водоснабжение горнодобывающих районов, пылеподавление и вспомогательная производственная вода

В горнодобывающих районах часто бывают обычные дорожные условия, много щебня на поверхности и разрозненные точки бурения. Гусеничная конструкция WR300SEL облегчает перемещение на короткие расстояния внутри горнодобывающего района и может использоваться для бытового водоснабжения, пылеподавления, промывки оборудования и части вспомогательных производственных водяных скважин. Если проекту нужны водопонижающие скважины, конструкцию скважины следует проектировать отдельно с учётом гидрогеологических данных, диаметра скважины и расхода насоса.

🏭 Водяные скважины средней глубины на заводах и в инфраструктурных проектах

Заводы, промышленные парки, строительные лагеря дорожных работ и инфраструктурные проекты также могут нуждаться в независимом источнике воды. WR300SEL подходит для бурения таких водяных скважин средней глубины, особенно на объектах с длительным сроком проекта и потребностью в стабильном водоснабжении. Конструкция с длинным ходом позволяет сократить частоту ручного наращивания штанг при непрерывном бурении и повысить коэффициент использования оборудования.

💪 Усилие подъёма 18 т лучше подходит для длинных буровых колонн и работы с обсадными трубами

По сравнению со стандартной экономичной установкой 300-метрового класса, усилие подъёма WR300SEL достигает 18 т. С увеличением глубины скважины собственный вес буровых штанг и трение о стенки скважины одновременно возрастают, а более высокая грузоподъёмность способствует нормальному спуску и подъёму бурового снаряда и части операций с обсадными трубами. При прихвате, сужении ствола или обрушении стенок скважины следует сначала решать проблему очисткой скважины, плавным подъёмом и корректировкой технологии, избегая прямого вытягивания с максимальным усилием подъёма.

🔄 Крутящий момент вращения 5700–7500 Н·м подходит для обычных водяных скважин в твёрдых породах

Крутящий момент вращения 5700–7500 Н·м, скорость вращения 40–70 об/мин, может работать с погружным пневмоударником при бурении в выветрелых породах, известняке, песчанике, граните и других породах. Для разных диаметров скважин и пневмоударников требуются разные значения крутящего момента; при выполнении работ следует регулировать параметры вращения в зависимости от нагрузки на буровой инструмент, изменений породы и состояния удаления шлама.

💨 Рабочее давление 1,7–3,0 МПа требует правильного подбора компрессора

Для пневмоударного бурения справочное рабочее давление составляет 1,7–3,0 МПа, расход воздуха 17–36 м³/мин. При выборе компрессора следует учитывать одновременно давление и производительность. При увеличении диаметра скважины, повышении твёрдости породы или росте высоты над уровнем моря, если производительности недостаточно, даже при достижении требуемого давления может наблюдаться недостаточная сила удара пневмоударника и трудности с удалением шлама.

🪨 Условия цельных твёрдых пород

В относительно цельных породах, таких как известняк, песчаник и гранит, можно применять пневматическое бурение с погружным пневмоударником DTH. При работе в твёрдых породах следует уделять особое внимание смазке пневмоударника, износу долота и удалению шлама с забоя. В процессе непрерывного бурения, если возврат шлама уменьшается или давление воздуха заметно меняется, необходимо своевременно очищать скважину и проверять буровой инструмент.

🌦️ Выветрелые породы и перемежающиеся мягко-твёрдые грунты

Хотя сопротивление бурению в выветрелых породах меньше, стенки скважины более склонны к обрушению и сужению. При встрече с перемежающимися мягко-твёрдыми породами следует регулировать скорость подачи в зависимости от крутящего момента, проходки и изменения возврата шлама, при необходимости применять обсадные трубы для защиты верхнего неустойчивого интервала скважины, чтобы избежать прихвата при бурении на глубине.

🟤 Грунтовые, песчаные и рыхлые покровные слои

В рыхлых грунтах важнее стабилизация скважины, чем эффективность удара. В грунтовых, глинистых, песчаных и гравийно-песчаных слоях может потребоваться предварительная обработка верхнего интервала скважины с помощью бурового раствора, обсадных труб или других способов стабилизации, после чего можно переходить к пневмоударному бурению в породе. Если в проекте толстый рыхлый слой, на этапе комплектации оборудования следует заранее предусмотреть растворный насос и схему обсадки.

🧱 Трещины, зоны дробления и интервалы с утечками воздуха

В зонах дробления возможны утечки воздуха, обрушение и прихват. В процессе работ следует избегать слишком быстрой подачи, поддерживать очистку скважины и при необходимости применять пену, обсадные трубы и другие методы. Если потери воздуха значительны, сначала следует оценить трещины и пустоты, а не просто повышать давление компрессора.

💧 Водоносные горизонты и интервалы с сильным притоком воды

После входа в водоносный горизонт подземная вода изменяет удаление шлама и режим работы пневмоударника. Следует регулировать подачу воздуха и способ очистки скважины в зависимости от притока воды и фиксировать глубину основных водоносных интервалов. При окончательном обустройстве скважины также необходимо определять конструкцию обсадных труб, фильтров и водоизоляции в зависимости от положения водоносного горизонта.

🚀 Быстрый подъём 22 м/мин и быстрая подача 40 м/мин

Быстрый подъём и быстрая подача в основном обслуживают вспомогательные операции, не связанные с бурением, например работу с буровыми штангами, возврат силового вертлюга и регулировку инструмента. Они позволяют сократить вспомогательное время, но не равнозначны фактической скорости проходки в породе. Справочная эффективность бурения по данным составляет 15–35 м/ч; фактическая эффективность зависит от породы, долота, пневмоударника и компрессора.

🧵 Вспомогательная лебёдка 2 т снижает нагрузку на персонал на площадке

Усилие подъёма вспомогательной лебёдки 2 т, её можно использовать для перемещения пневмоударника, буровых штанг, инструмента для обсадных труб и части принадлежностей. При работе со штангами 6 м рациональное использование лебёдки и лестницы позволяет снизить тяжесть ручного перемещения, но при подъёме необходимо контролировать нагрузку и не допускать нахождения людей под подвешенным грузом.

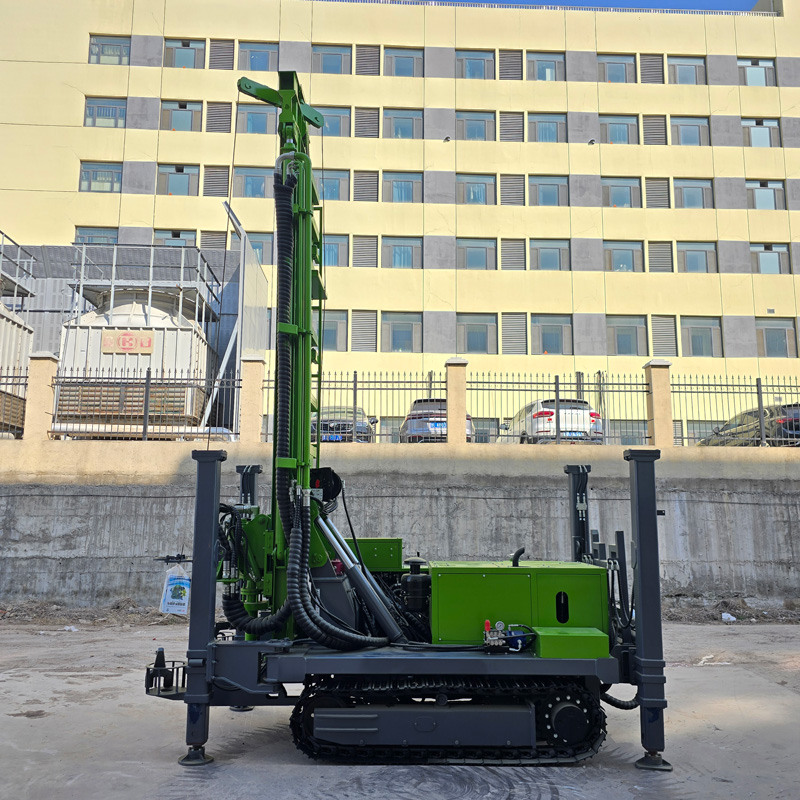

🚜 Гусеничное шасси подходит для сельских дорог, горнодобывающих районов и щебёночных покрытий

Скорость передвижения оборудования около 2,5 км/ч, справочная максимальная преодолеваемая крутизна 30°. Гусеничная конструкция подходит для обычных сельских дорог, щебёночных дорог в горнодобывающих районах и неполностью укреплённых площадок. Перед фактическим перемещением следует оценить уклон, степень влажности и несущую способность грунта; мачта с длинным ходом должна находиться в безопасном транспортном положении.

📦 Общий вес 8 т и конструкция с длинным ходом требуют рациональной организации транспортировки

Справочный общий вес WR300SEL составляет около 8 т, габаритные размеры около 5900 × 1850 × 2200 мм. Благодаря конфигурации с длинным ходом 6,6 м перед транспортировкой следует проверить длину транспортного средства, точки крепления при погрузке и пространство для поворота на площадке. По сравнению со стандартной моделью она в большей степени ориентирована на эффективность работ, поэтому организацию транспортировки также следует планировать заранее.

⚡ Двигатель Yuchai 85 кВт обеспечивает более достаточный резерв для непрерывной работы

Эта модель оснащена двигателем Yuchai мощностью 85 кВт, который обеспечивает питание гидравлической системы, вращения, подачи и гусеничного хода. Для длинных буровых штанг, большего диаметра скважины и твёрдых пород более высокий резерв мощности способствует поддержанию непрерывной работы. При длительной работе с высокой нагрузкой следует уделять особое внимание охлаждению двигателя, воздушному фильтру и температуре гидравлического масла.

🧰 Возможна комплектация генератором и электроприводом в зависимости от проекта

В материалах также предусмотрены опциональные конфигурации с генератором и электроприводом. На стационарных горнодобывающих объектах или площадках со стабильным электроснабжением можно оценить электрический вариант с учётом стоимости энергии и условий обслуживания; для отдалённых полевых проектов обычно больше подходит дизельный привод. Окончательная конфигурация должна определяться с учётом условий энергоснабжения на площадке.

⚠️ Меры предосторожности при использовании версии с длинным ходом

Мачта с длинным ходом и буровые штанги 6 м позволяют сократить количество наращиваний штанг, но предъявляют более высокие требования к свободному пространству площадки, перемещению штанг и устойчивости оборудования. Перед началом бурения следует проверить пространство для раскрытия мачты, несущую способность грунта и нагрузку на опоры; при использовании длинных штанг следует избегать боковых ударов и изгиба; в ежедневный осмотр также следует включать состояние направляющих мачты, соединительных пальцев и крепления лестницы.

Поскольку фактические геологические условия, забойный инструмент, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины должны определяться фактическими условиями на площадке.

📊 Основные технические параметры
