WR400QS

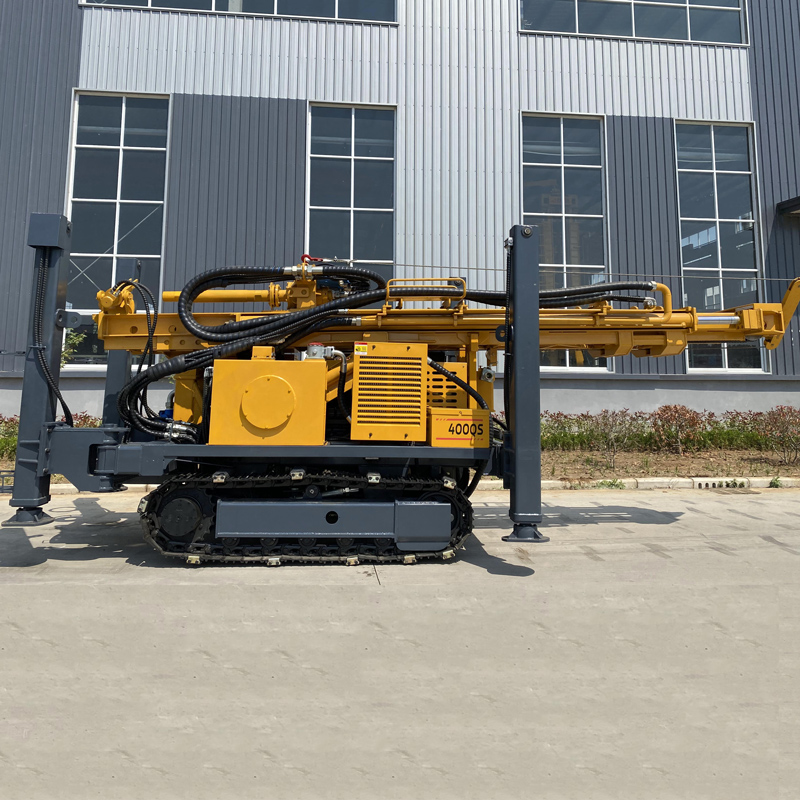

💧 WR400QS Гусеничная полностью гидравлическая буровая установка для водяных скважин глубиной 400 м

WR400QS — это гусеничная полностью гидравлическая буровая установка, предназначенная для бурения водяных скважин средней и большой глубины класса 400 м. По сравнению с моделями класса 300 и 350 м она имеет увеличенную глубину бурения, грузоподъёмность и общую нагрузку, а также напрямую поддерживает 6-метровые штанги, что делает её подходящей для орошения сельхозугодий, сельского водоснабжения, водоснабжения горнодобывающих районов, исследований подземных вод и проектов средней и большой глубины с повышенными требованиями к непрерывной эффективности бурения.

📏 Глубина бурения 400 м лучше подходит для проектов с глубоким залеганием подземных вод

Максимальная глубина бурения 400 м и диаметр скважины 105–325 мм позволяют WR400QS охватывать больше потребностей в разработке средне- и глубокозалегающих подземных вод. Для районов с нестабильными неглубокими водоносными горизонтами, глубоким залеганием подземных вод или необходимостью большего запаса по поиску воды оборудование класса 400 м имеет больше возможностей, чем обычные модели класса 300 м, но окончательная глубина скважины всё равно должна определяться с учётом местных гидрогеологических условий.

🔩 6-метровые штанги сокращают количество наращиваний и повышают эффективность непрерывного бурения

Эта установка напрямую поддерживает 6-метровые штанги с рекомендуемым диаметром 89 / 102 мм. Основная ценность длинных штанг — сокращение частоты наращивания, что особенно заметно в проектах водяных скважин класса 300–400 м. Для буровых бригад меньшее количество операций по навинчиванию и свинчиванию штанг означает меньше вспомогательного времени и снижение физической нагрузки от частых перемещений.

💪 Усилие подъёма 22 т лучше подходит для работы со штангами и обсадными трубами средней и большой глубины

WR400QS обеспечивает усилие подъёма 22 т, что значительно выше, чем у обычных малых и средних буровых установок для водяных скважин. С увеличением глубины скважины возрастает собственный вес штанг, трение о стенки скважины и вес обсадных труб, поэтому большее усилие подъёма способствует нормальному спуску и подъёму бурового снаряда, извлечению инструмента и работе с обсадными трубами. Однако при заклинивании, сужении ствола или обрушении стенок скважины следует в первую очередь решать проблему путём очистки скважины и корректировки технологии, а не просто вытягивать на максимальном усилии.

🔄 Двухрежимная система вращения 8000 / 4000 Н·м

Максимальный крутящий момент системы вращения составляет 8000 / 4000 Н·м при максимальной частоте вращения 75 / 150 об/мин. Низкая скорость и высокий крутящий момент лучше подходят для большого диаметра, твёрдых пород и высоких нагрузок; более высокая скорость — для этапов бурения с относительно небольшим сопротивлением. На месте следует выбирать подходящий режим в зависимости от диаметра скважины, бурового инструмента и изменений породы, избегая длительной работы на одной фиксированной скорости.

⚙️ Осевое давление 4 т в сочетании с быстрой подачей

Осевое давление составляет 4 т, скорость быстрой подачи — 56 м/мин, скорость быстрого подъёма — 29 м/мин. Осевое давление в основном используется для управления подачей бурового инструмента, а быстрая подача и быстрый подъём — больше для возврата силового вертлюга, операций со штангами и вспомогательных действий. Фактическая скорость проходки по породе по-прежнему зависит от геологии, долота, погружного пневмоударника и возможностей компрессора.

💨 Рабочее давление 1,2–3,5 МПа подходит для пневмоударников среднего и высокого давления

При бурении DTH-пневмоударником рекомендуемое рабочее давление составляет 1,2–3,5 МПа, расход воздуха — 16–55 м³/мин, что совместимо с пневмоударниками среднего и высокого давления. Для большого диаметра, цельных твёрдых пород или высокогорных условий достаточная производительность компрессора часто важнее, чем просто достижение номинального давления.

🪨 Бурение по выветрелым, известняковым и цельным породам

При входе в выветрелые породы, известняк, песчаник, гранит и другие породы можно выбирать пневмоударник и долото в зависимости от твёрдости породы и диаметра скважины. В цельных твёрдых породах следует поддерживать стабильную подачу воздуха и разумное вращение, своевременно удалять буровую мелочь со дна скважины; если вынос шлама уменьшается или давление воздуха отклоняется от нормы, сначала следует определить, нет ли засорения, утечки воздуха или накопления шлама на забое.

🌧️ В грунтах, глине и песках можно применять вращательное бурение с промывкой

Данные показывают, что WR400QS может использоваться не только для бурения пневмоударником, но и поддерживает вращательное бурение с промывкой. Для грунтов, глины, песков и других рыхлых пород циркуляция бурового раствора помогает креплению стенок, выносу шлама и поддержанию диаметра скважины. При большой мощности верхних покровных отложений следует сначала обеспечить устойчивость стенок скважины, а затем переходить к пневмоударному бурению в породах.

🧱 В зонах дробления и трещиноватых породах следует снижать скорость подачи

Зоны дробления могут вызывать обрушение, утечки воздуха и заклинивание. В этом случае следует снизить слишком быструю подачу, поддерживать постоянную очистку скважины и в зависимости от утечек воздуха и состояния стенок использовать пену, обсадные трубы или другие вспомогательные меры. Если сопротивление вращению бурового инструмента внезапно возрастает, необходимо своевременно определить, нет ли в скважине обрушения или сужения.

💧 Стратегия бурения в водоносных горизонтах и зонах сильного притока

После входа в основной водоносный горизонт подземные воды изменяют вынос шлама и режим работы пневмоударника. Следует своевременно фиксировать глубину водоносного горизонта и корректировать подачу воздуха, очистку скважины и способ обсадки в зависимости от притока. На этапе завершения скважины также следует правильно устанавливать фильтры и водоизоляционные участки в соответствии с положением водоносного горизонта, чтобы обеспечить эффективность последующей откачки.

⛏️ Водоснабжение горнодобывающих районов — важное применение оборудования класса 400 м

Горнодобывающие предприятия часто нуждаются в воде для бытовых нужд, пылеподавления, мойки оборудования и вспомогательного производства. Гусеничное шасси WR400QS подходит для щебёночных дорог и неровных площадок в горнодобывающих районах, а глубина бурения класса 400 м позволяет охватывать более глубокие водоносные горизонты, поэтому установка особенно подходит для водоснабжения шахтёрских лагерей, геологоразведочных баз и открытых горных работ.

🌾 Орошение сельхозугодий и зоны масштабного растениеводства

Для сельхозугодий, садов и тепличных хозяйств с глубоким залеганием подземных вод буровая установка класса 400 м обеспечивает больший запас по глубине поиска воды. 6-метровые штанги сокращают количество наращиваний и подходят для непрерывного бурения нескольких ирригационных скважин. Фактический диаметр скважины и тип насоса следует проектировать отдельно исходя из ожидаемого дебита и масштаба орошения.

🏠 Сельское водоснабжение и скважины в отдалённых районах

В деревнях и отдалённых районах с недостаточным покрытием централизованных сетей водоснабжения WR400QS может использоваться для скважин сельского водоснабжения, школ, клиник и небольших общин. Оборудование использует дизельный привод и гусеничное шасси, меньше зависит от стационарного электроснабжения на площадке и лучше подходит для полевых проектов водяных скважин.

🧭 Исследования подземных вод и гидрогеологические проекты

Помимо непосредственного завершения скважин, оборудование может использоваться для исследований подземных вод и общего гидрогеологического бурения, предоставляя справочные данные для последующего выбора мест скважин и оценки подземных вод на основе изменений пород, водопритока, дебита и записей глубины в процессе бурения. Если проекту требуются качественные образцы керна, следует использовать специализированную колонковую буровую установку.

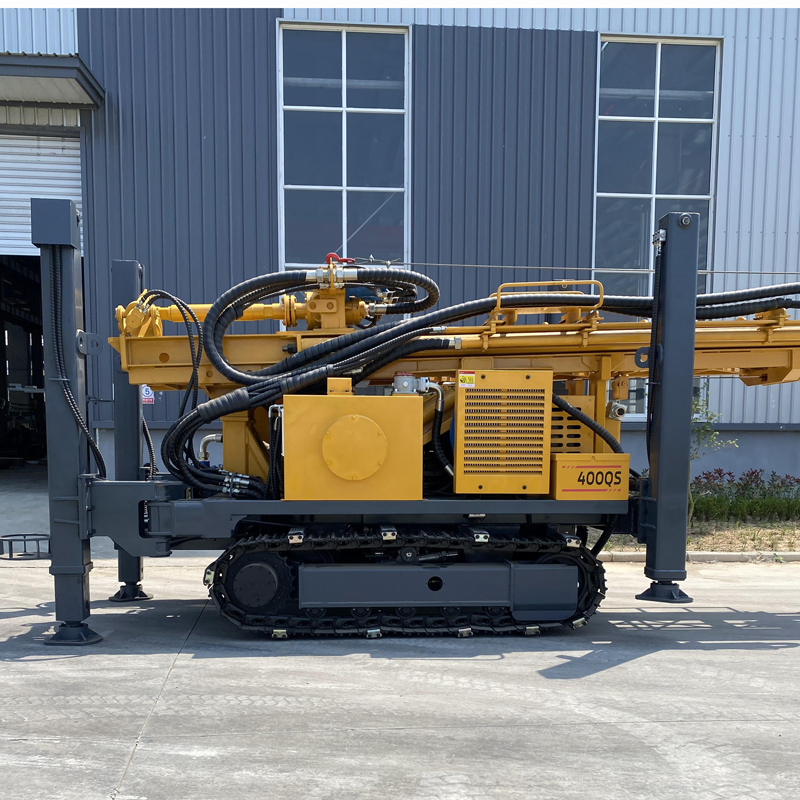

🚜 Гусеничный ход 3 км/ч повышает эффективность перемещения по площадке

Скорость гусеничного хода составляет около 3 км/ч, максимальный угол подъёма — ориентировочно 21°. По сравнению с более малыми машинами общий вес WR400QS достигает 8,6 т, поэтому при перемещении следует уделять больше внимания несущей способности грунта, устойчивости откосов и маршруту транспортировки. На скользких поверхностях, мягких грунтах и боковых уклонах следует перемещаться с осторожностью.

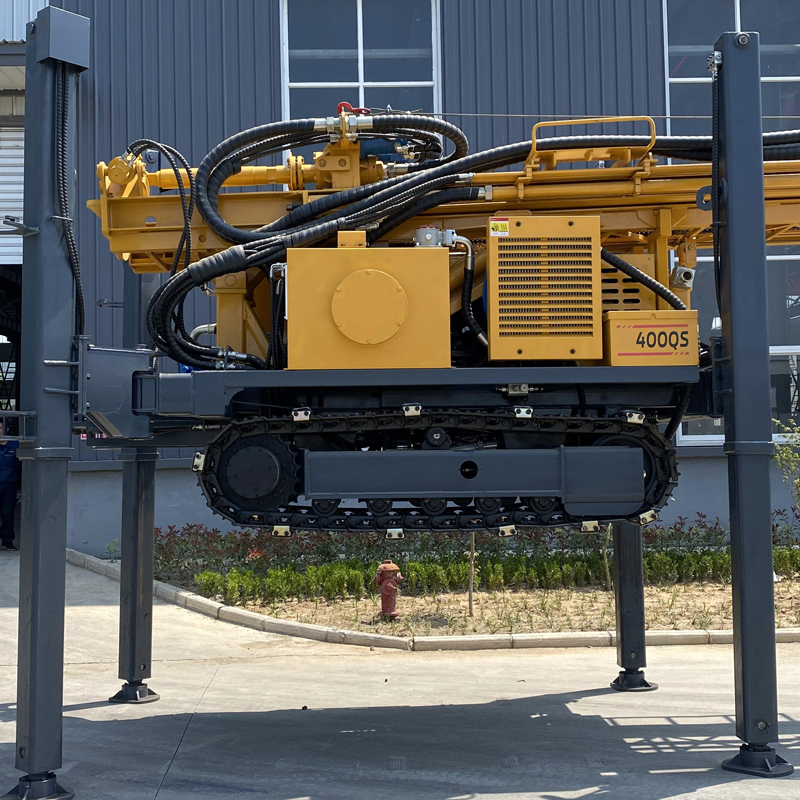

🦵 Гидравлические опоры с ходом 1,6 м повышают устойчивость при бурении

Ход гидравлических опор составляет 1,6 м и может использоваться для выравнивания и устойчивой опоры оборудования. Цикл бурения скважины класса 400 м длиннее, поэтому устойчивость оборудования во время бурения очень важна. На мягких грунтах следует использовать подкладки, чтобы обеспечить равномерное распределение нагрузки на опоры и избежать длительной осадки, приводящей к наклону мачты.

⚡ Двигатель Weichai 103 кВт обеспечивает постоянную мощность

WR400QS оснащён двигателем Weichai мощностью 103 кВт, который обеспечивает работу вращения, подачи, гусеничного хода, опор и вспомогательных систем. Бурение средней и большой глубины и твёрдых пород длится долго, поэтому следует регулярно очищать воздушный фильтр и радиатор, следить за охлаждением двигателя и качеством топлива, чтобы избежать падения мощности при высоких нагрузках.

🧵 Вспомогательная лебёдка 1,5 т для перемещения бурового инструмента и принадлежностей

Малая вспомогательная лебёдка с усилием подъёма 1,5 т может использоваться для перемещения пневмоударников, штанг, обсадных инструментов и других принадлежностей на площадке. Разумное использование лебёдки снижает физическую нагрузку, но при подъёме следует контролировать нагрузку и не допускать нахождения людей под подвешенным грузом или в направлении действия троса.

📦 Общий вес 8,6 т и планирование транспортировки

Общий вес установки составляет около 8,6 т, габаритные размеры — примерно 6,25 × 1,7 × 2,39 м. По сравнению с более крупным оборудованием для глубоких скважин конструкция остаётся относительно компактной, но для транспортировки требуются подходящая платформа, точки крепления и въездные пандусы. 6-метровые штанги и другие принадлежности следует отдельно закрепить, чтобы избежать скатывания и ударов при перевозке.

🧰 Опционально: буровой насос, центробежный насос, генератор и пенный насос

WR400QS может комплектоваться по проекту буровым насосом, центробежным насосом, генератором и пенным насосом. В проектах на рыхлых породах больше внимания уделяется системе бурового раствора и водоотлива, в проектах на твёрдых породах — пневмоударнику и компрессору, а в сильно трещиноватых породах может потребоваться пенная поддержка. Комплектация под проект позволяет сократить ненужные затраты на оборудование.

⚠️ Меры предосторожности при работе и обслуживании

Перед началом работы ежедневно проверяйте двигатель, гидравлическую систему, вращающую головку, гусеницы, опоры, штанги и шланги высокого давления; при бурении пневмоударником проверяйте смазку пневмоударника и состояние компрессора; при бурении с промывкой следите за проходимостью циркуляции; после завершения работ своевременно очищайте буровой раствор, пыль и шлам, проверяйте резьбу штанг, гидравлические соединения и быстроизнашиваемые детали.

Поскольку фактические геологические условия, инструмент в скважине, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат завершения скважины должны определяться фактическими условиями на площадке.

📊 Основные технические параметры
