WR400S

💧 WR400S — гусеничная установка для бурения водяных скважин с телескопической мачтой, глубина бурения 400 м

WR400S — это гусеничная установка для бурения водяных скважин с телескопической мачтой, сочетающая глубину бурения 400 м, работу со штангами длиной 6 м и удобство транспортировки. Буква S в обозначении модели означает телескопическую мачту: по сравнению с обычной прямой мачтой в транспортном положении она уменьшает габариты машины, а в рабочем положении по-прежнему позволяет работать со штангами или обсадными трубами длиной 6 м. Это особенно удобно для бригад, которым приходится часто перевозить установку и при этом хочется сократить число наращиваний штанг.

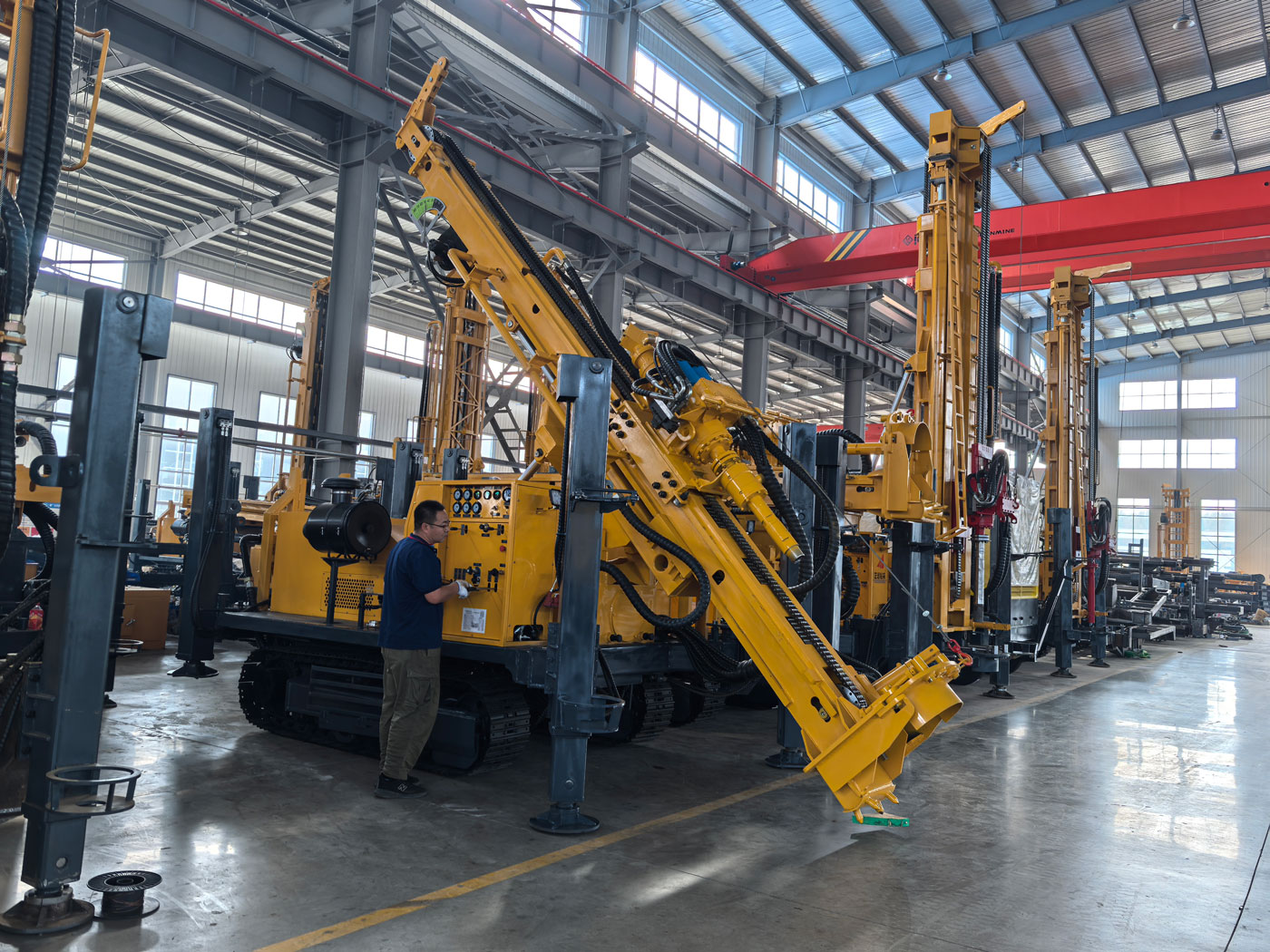

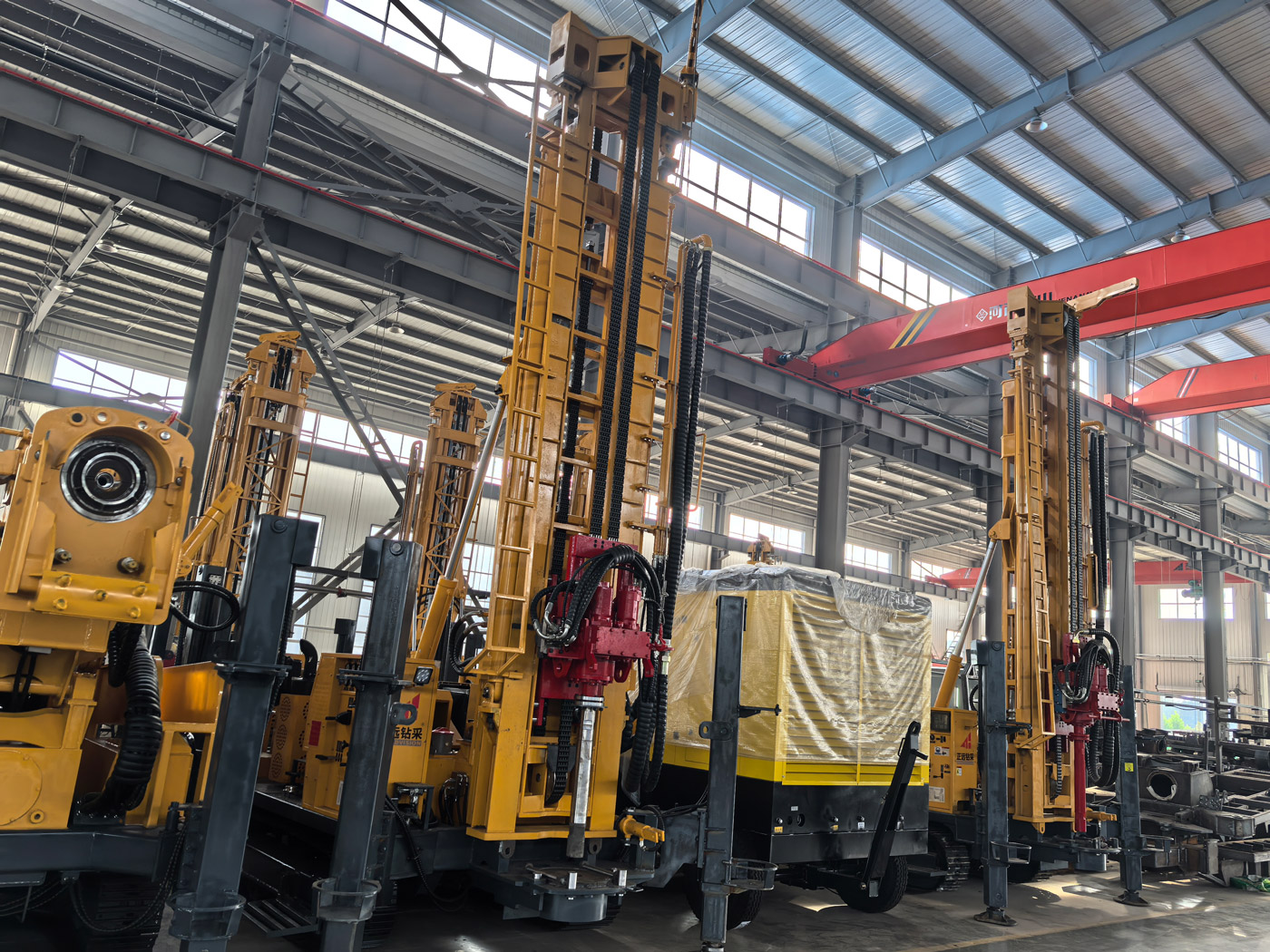

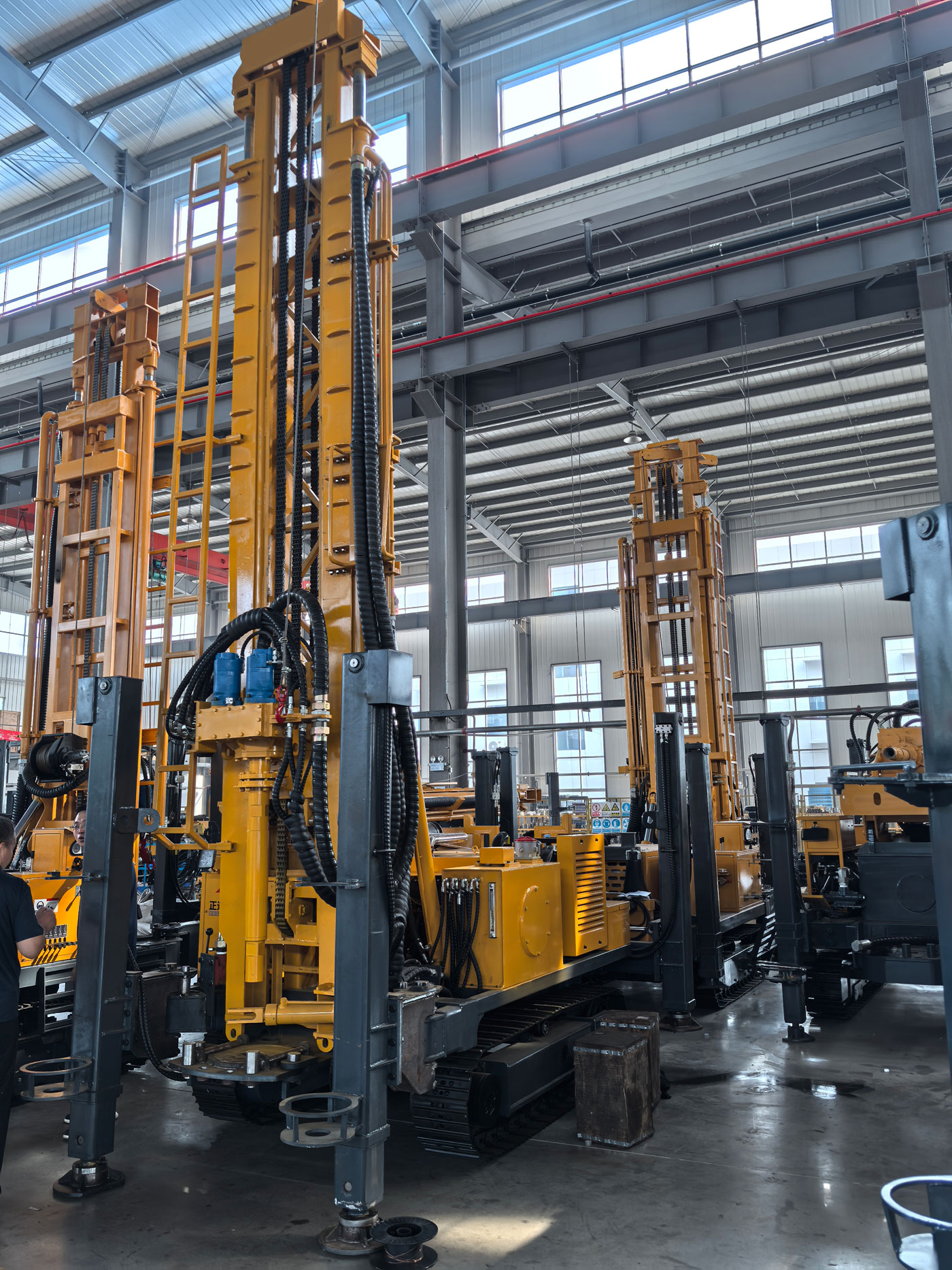

🪜 Телескопическая мачта — ключевая конструктивная особенность WR400S

Ценность телескопической мачты заключается в балансе между транспортировкой и работой. При переезде мачта складывается, уменьшая транспортные габариты и упрощая погрузку, проезд по дорогам и маневрирование на площадке; по прибытии на точку бурения она разворачивается в рабочее положение и сохраняет возможность работы со штангами длиной 6 м. Для межрегионального бурения, проектов в посёлках и последовательной работы на нескольких площадках такая конструкция заметно упрощает организацию перевозок.

🔩 Работа со штангами или обсадными трубами длиной 6 м сокращает число наращиваний

WR400S поддерживает непосредственную работу со штангами и обсадными трубами длиной 6 м; рекомендуемый диаметр штанг — 89 / 102 мм. Длинные штанги позволяют заметно сократить количество наращиваний при бурении скважин глубиной 300–400 м, уменьшая вспомогательное время и частоту ручной переноски. Для проектов с непрерывным углублением сокращение операций по свинчиванию и развинчиванию штанг часто улучшает реальный темп работ сильнее, чем простое повышение скорости быстрых перемещений.

📏 Глубина бурения 400 м подходит для освоения средне- и глубокозалегающих подземных вод

Максимальная глубина бурения — 400 м, диаметр скважины — 105–325 мм, что покрывает потребности большинства сельских, сельскохозяйственных, промышленных и общестроительных водяных скважин. В районах, где верхние водоносные горизонты нестабильны, уровень подземных вод залегает глубоко или требуется больший запас по поиску воды, установка класса 400 м имеет более широкий диапазон применения, чем малые установки для неглубоких скважин. Фактическая глубина готовой скважины всё равно определяется гидрогеологическими условиями.

🌾 Орошение полей и крупные растениеводческие проекты

WR400S подходит для бурения ирригационных скважин на полях, в садах, теплицах и питомниках. Крупные сельскохозяйственные проекты часто требуют последовательного бурения нескольких скважин: штанги длиной 6 м снижают частоту наращиваний, а гусеничное шасси облегчает перемещение по полевым дорогам и неасфальтированным площадкам. Диаметр скважины и тип насоса следует подбирать исходя из планируемого дебита и площади орошения.

🏠 Сельское водоснабжение и скважины для небольших сообществ

В деревнях, где централизованное водоснабжение недостаточно развито или подземные воды залегают глубоко, WR400S можно использовать для бытовых скважин, скважин деревенского водоснабжения, а также небольших общественных источников для школ и медпунктов. Глубина бурения 400 м даёт больше возможностей для поиска водоносных горизонтов, однако перед началом работ целевые глубины всё равно следует обосновывать по местным гидрогеологическим данным.

🐄 Вода для животноводческих ферм, пастбищ и сельхозпроизводства

Животноводческим фермам и пастбищам нужен стабильный источник воды для поения, мойки и производственных нужд. WR400S подходит для скважин хозяйственно-питьевого назначения на фермах и удалённых сельскохозяйственных объектах: дизельный привод не зависит от стационарной электросети, что удобно вдали от городов. Для скважин с длительной эксплуатацией обсадные трубы, фильтры и насосное оборудование следует подбирать по характеристикам водоносного горизонта.

🏭 Водоснабжение промышленных объектов и стройплощадок

Заводам, цехам, строительным лагерям и инфраструктурным проектам также может требоваться независимый источник подземной воды. WR400S можно применять для вспомогательного производственного водоснабжения, водоснабжения стройплощадок и скважин хозяйственного назначения. Телескопическая мачта даёт преимущество при транспортировке и заезде на объекты с ограниченным пространством внутри заводских территорий, за ограждениями и вдоль дорог.

💪 Усилие подъёма 22 т обеспечивает запас для работы с колонной штанг и обсадными трубами в скважинах средней и большой глубины

Усилие подъёма установки — 22 т, осевое усилие — 4 т. В скважинах глубиной 400 м вес штанг, трение о стенки и вес обсадных труб постепенно растут, поэтому большой запас по подъёму помогает штатно поднимать и спускать инструмент и извлекать его при осложнениях. Если при подъёме возникает аномальное сопротивление, сначала следует промыть скважину и оценить возможность сужения ствола, обвалов или прихвата, а не пытаться сразу решить проблему максимальным усилием подъёма.

🔄 Двухрежимная система вращения 8000 / 4000 Н·м

Максимальный крутящий момент системы вращения — 8000 / 4000 Н·м при максимальной частоте 75 / 150 об/мин. Режим низкой частоты и высокого крутящего момента лучше подходит для большого диаметра и повышенного сопротивления, а более высокая частота — для этапов бурения с меньшим сопротивлением. В процессе работ режимы следует переключать в зависимости от породоразрушающего инструмента, породы и выноса шлама, а не работать постоянно в одном режиме.

🚀 Быстрый подъём 29 м/мин и быстрая подача 56 м/мин

Быстрый подъём и быстрая подача используются главным образом для возврата вращателя, операций со штангами и вспомогательных перемещений, сокращая непроизводительное время. Фактическая скорость углубления по породе по-прежнему зависит от твёрдости породы, диаметра скважины, долота, погружного пневмоударника и возможностей компрессора. Длинные штанги в сочетании с быстрыми гидравлическими перемещениями позволяют дополнительно сократить потери рабочего времени.

💨 Рабочее давление 1,2–3,5 МПа подходит для пневмоударного бурения при среднем и высоком давлении воздуха

При использовании погружного пневмоударника DTH рекомендуемое рабочее давление — 1,2–3,5 МПа, расход воздуха — 16–55 м³/мин, что совместимо с пневмоударниками серий среднего и высокого давления. При выборе компрессора необходимо учитывать одновременно давление и производительность: особенно при большом диаметре, твёрдых породах и на большой высоте недостаточная производительность напрямую снижает эффективность удара и выноса шлама.

💎 В монолитных твёрдых породах возможно бурение погружным пневмоударником

При входе в относительно монолитные породы, такие как известняк, песчаник и гранит, можно применять пневмоударное бурение погружным молотом. При работе по твёрдым породам необходимо обеспечивать смазку пневмоударника и достаточный расход воздуха, а также регулярно проверять износ долота. Если вынос шлама резко уменьшился или давление воздуха стало аномальным, следует своевременно промыть скважину, чтобы не допустить накопления шлама на забое и прихвата инструмента.

🌧️ В грунтах, глинах и песках возможно бурение с промывкой глинистым раствором

По данным производителя, WR400S также поддерживает бурение с промывкой глинистым раствором. Для грунтов, глин, песков и других рыхлых покровных отложений циркуляция раствора помогает укреплять стенки скважины и выносить шлам. После стабилизации верхних рыхлых слоёв можно переходить к пневмоударному бурению по скальным породам, что позволяет лучше сочетать устойчивость ствола и эффективность бурения твёрдых пород.

🌦️ Выветрелые породы и перемежающиеся слои разной твёрдости

По выветрелым породам бурение часто идёт быстрее, но стенки скважины склонны к обвалам и сужению. При чередовании мягких и твёрдых слоёв крутящий момент и скорость углубления часто меняются, поэтому подачу и частоту вращения следует регулировать по нагрузке на инструмент. При большой мощности нестабильных верхних интервалов можно рассматривать установку обсадных труб для снижения проблем со стенками на глубоких участках.

🧱 Зоны дробления, трещины и интервалы с утечками воздуха

Трещиноватые и нарушенные породы могут вызывать утечки воздуха, прихваты и обвалы. В процессе бурения следует избегать слишком быстрой подачи, поддерживать непрерывную очистку скважины и в зависимости от ситуации применять пену или обсадные трубы. При сильных утечках воздуха не следует только повышать давление компрессора — необходимо оценить наличие крупных трещин или пустот.

💧 Водоносные горизонты и интервалы с сильным водопритоком

После входа в основной водоносный горизонт подземная вода изменяет вынос шлама и режим работы погружного пневмоударника. Следует своевременно фиксировать глубину водоносного горизонта и корректировать подачу воздуха и способ очистки скважины в зависимости от водопритока. На этапе формирования скважины необходимо рационально располагать обсадные трубы, фильтры и водоизоляционные интервалы, чтобы обеспечить долговременную работу насоса.

🚜 Гусеничное шасси подходит для сельской местности, стройплощадок и обычных полевых условий

Скорость передвижения установки — около 2,5 км/ч, максимальный угол подъёма — ориентировочно 21°. Гусеничное шасси подходит для сельских дорог, щебёночных площадок и обычно неровной местности. Перед переездом мачту следует привести в безопасное транспортное положение и оценить несущую способность грунта, уклон и влажность, чтобы тяжёлая техника не просела на мягком основании.

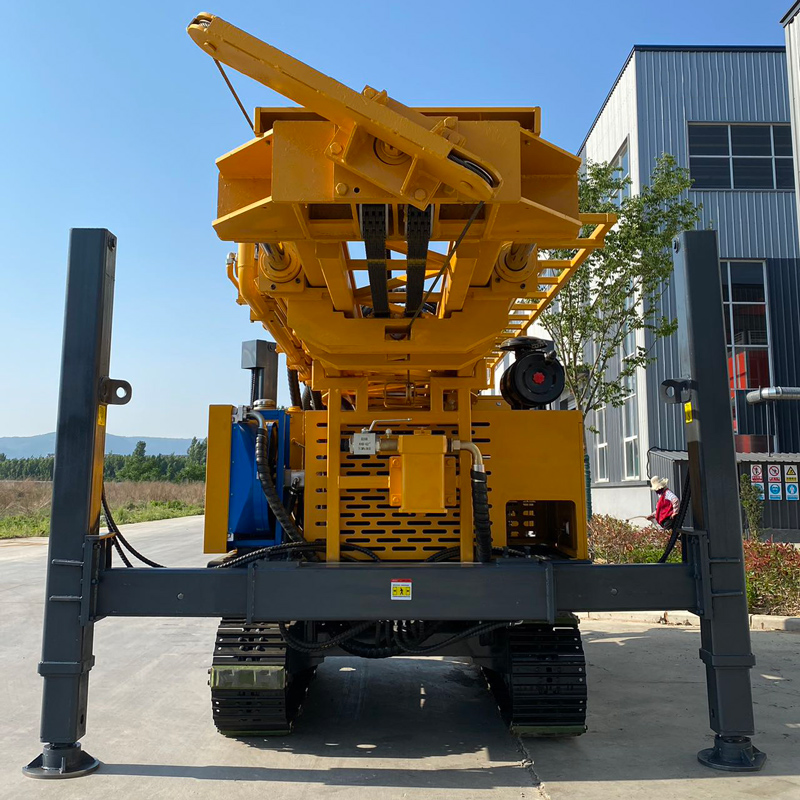

🦵 Гидравлические аутригеры с ходом 1,6 м повышают устойчивость при бурении

Ход гидравлических аутригеров — 1,6 м; они используются для выравнивания и устойчивой опоры установки. Бурение водяной скважины глубиной 400 м занимает длительное время, и горизонтальность установки влияет на искривление скважины и нагрузки на мачту. На мягких грунтах следует применять подкладки, чтобы обеспечить равномерное распределение нагрузки на аутригеры и избежать просадки в процессе работ.

⚡ Двигатель Yuchai мощностью 92 кВт рассчитан на непрерывное бурение водяных скважин

WR400S оснащён двигателем Yuchai мощностью 92 кВт, который приводит в действие системы вращения, подачи, гусеничного хода и вспомогательную гидравлику. При длительном бурении твёрдых пород следует уделять особое внимание охлаждению двигателя, воздушному фильтру и температуре гидравлического масла; на площадках с высокой запылённостью нужно чаще очищать радиатор и фильтрующие элементы.

🧵 Вспомогательная лебёдка 1,5 т снижает трудозатраты на перемещение инструмента

Усилие вспомогательной лебёдки — 1,5 т; её можно использовать для перемещения погружного пневмоударника, штанг, обсадных труб и других принадлежностей на площадке. При работе с длинными штангами и обсадными трубами следует использовать правильные точки строповки и направляющие, чтобы избежать бокового раскачивания штанг или ударов по мачте.

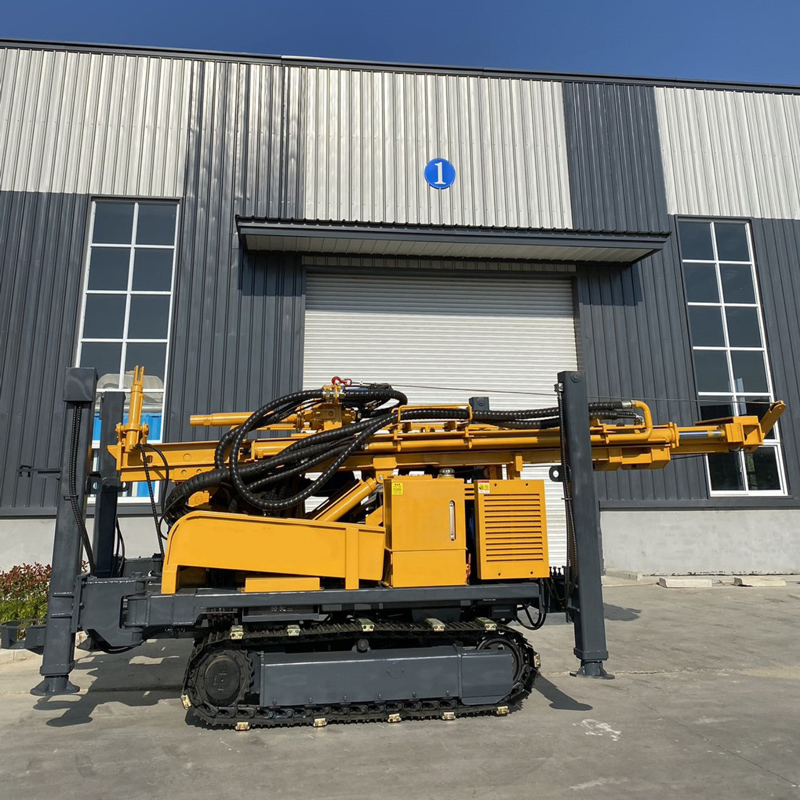

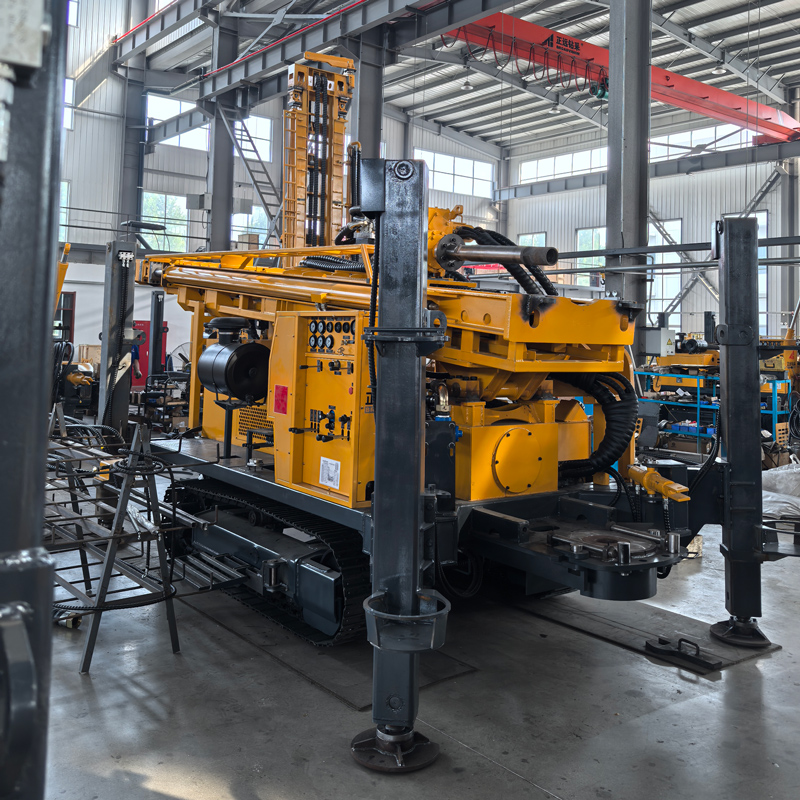

📦 Телескопическая мачта облегчает погрузку и перевозку между объектами

Общая масса установки — около 9,8 т, габаритные размеры — примерно 6,26 × 1,85 × 2,43 м. По сравнению с фиксированной длинной мачтой телескопическая конструкция улучшает транспортные габариты и лучше подходит бригадам, которым приходится часто выполнять погрузку. При транспортировке всё равно следует проверять фиксацию мачты, точки крепления оборудования и отдельную обвязку штанг.

🧰 Опционально доступны грязевой насос, центробежный насос, генератор и пенный насос

В зависимости от проекта можно выбрать грязевой насос, центробежный насос, генератор и пенный насос. Для проектов в рыхлых отложениях важнее система глинистого раствора, для твёрдых пород — компрессор и погружной пневмоударник, а в сильно трещиноватых породах может потребоваться пена. Подбор принадлежностей под фактические условия помогает контролировать затраты на оборудование.

⚠️ Ключевые пункты ежедневного осмотра телескопической мачты

Помимо стандартной проверки двигателя, гидросистемы, гусениц, аутригеров и бурового инструмента, на WR400S следует особое внимание уделять направляющим телескопической мачты, гидроцилиндрам, пальцам и фиксирующим элементам. При использовании штанг или обсадных труб длиной 6 м необходимо убедиться, что мачта полностью раздвинута и надёжно зафиксирована, и не выполнять бурение и операции со штангами при незафиксированном положении.

Поскольку фактические геологические условия, забойный инструмент, угол бурения и методы работы различаются, итоговая скорость бурения, глубина и результат формирования скважины определяются конкретными условиями на площадке.

📊 Основные технические характеристики
