WR500S

💧 WR500S Гусеничная буровая установка для водяных скважин с телескопической мачтой, 500 м

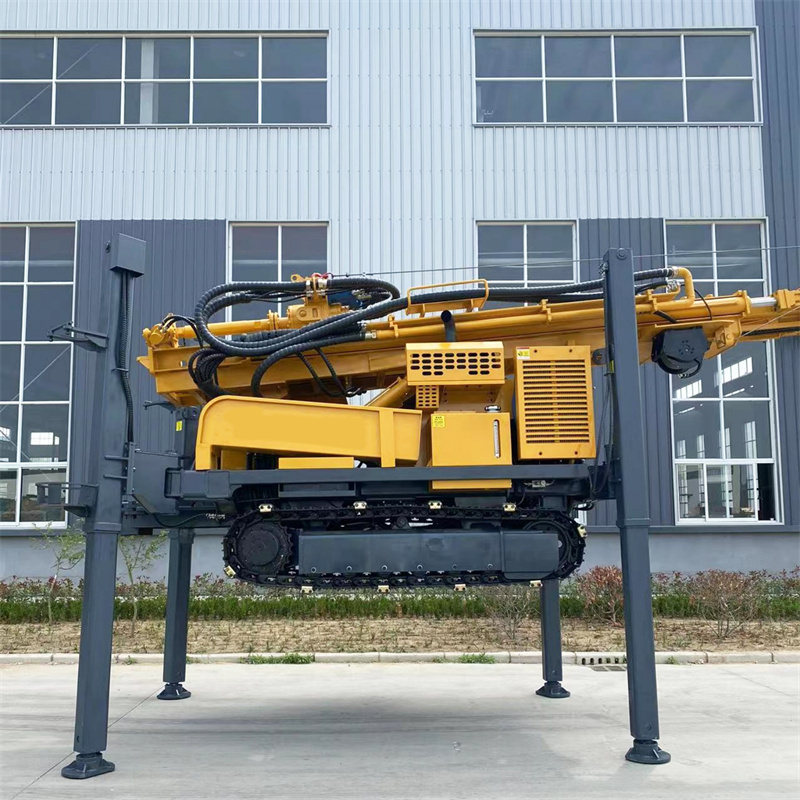

WR500S — это тяжёлая гусеничная полностью гидравлическая буровая установка, предназначенная для бурения водяных скважин средней и большой глубины до 500 м. Она имеет телескопическую мачту, поддерживает буровые штанги 6 м и оснащена усилием подъёма 30 т, двухрежимным крутящим моментом вращения 11000 / 5500 Н·м и двигателем Yuchai 110 кВт. Подходит для глубоких сельских скважин, орошения полей, водоснабжения горнодобывающих районов, промышленного водоснабжения и проектов добычи подземных вод.

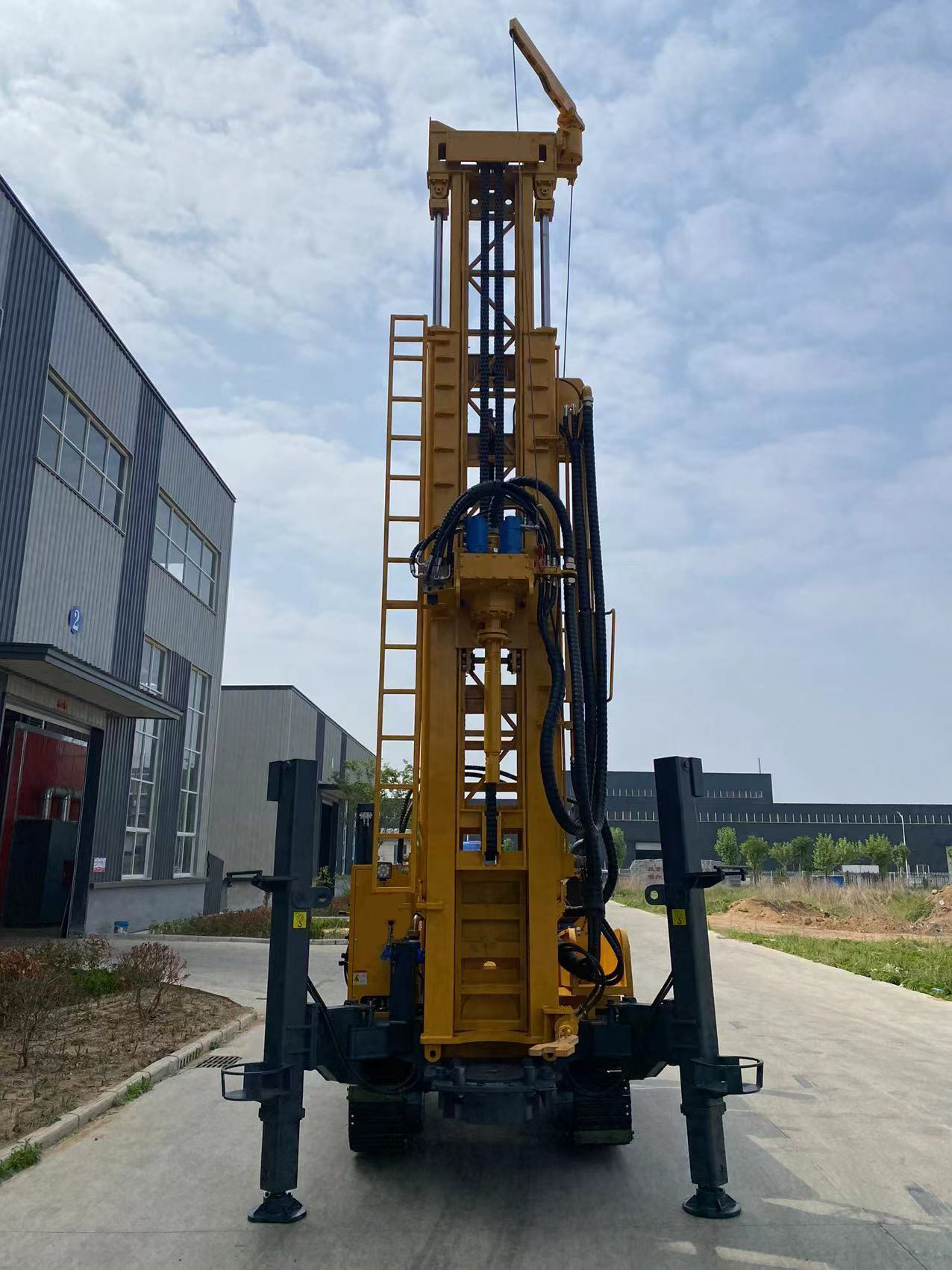

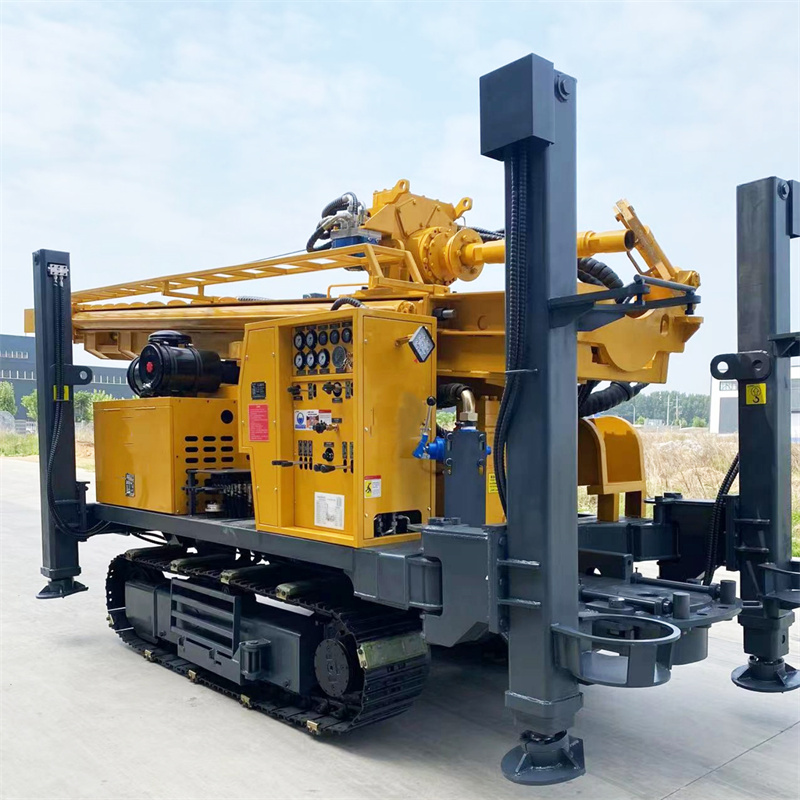

🪜 Телескопическая мачта сочетает удобство транспортировки и работу со штангами 6 м

Буква S в названии WR500S означает телескопическую мачту. По сравнению с фиксированной длинной мачтой телескопическая конструкция в транспортном положении уменьшает габариты оборудования, что облегчает погрузку, проезд по дорогам и перебазирование между проектами; после прибытия на площадку мачта раскладывается и позволяет вести непрерывное бурение штангами 6 м. Для скважин глубиной 500 м сокращение числа наращиваний штанг заметно снижает вспомогательное время.

📏 Глубина бурения 500 м охватывает больше проектов по средне-глубоким подземным водам

Максимальная глубина бурения 500 м, диаметр скважины 105–400 мм. Подходит для проектов с глубоким залеганием подземных вод, нестабильными верхними водоносными горизонтами или необходимостью большего запаса по глубине поиска воды. По сравнению с оборудованием класса 400 м WR500S имеет больший запас по глубине и грузоподъёмности, что делает его более пригодным для долгосрочного бурения средне-глубоких водяных скважин.

🌾 Орошение полей и масштабные сельскохозяйственные скважины

Для больших полей, садов, теплиц и крупных плантаций глубина бурения 500 м позволяет охватить больше водоносных горизонтов, а штанги 6 м помогают снизить частоту наращивания и повысить эффективность непрерывного бурения. При обустройстве скважины диаметр и конструкция ствола должны проектироваться с учётом ожидаемого дебита, размеров обсадных труб и характеристик погружного насоса.

🏠 Глубокие сельские скважины и водоснабжение небольших посёлков

В деревнях с недостаточным централизованным водоснабжением или большим залеганием подземных вод WR500S можно использовать для бытовых скважин, скважин для водоснабжения деревни, а также для общественных объектов — школ, медпунктов и т. п. Глубина класса 500 м не означает, что каждую скважину нужно бурить на 500 м; окончательная глубина определяется местными гидрогеологическими условиями и положением водоносного горизонта.

⛏️ Водоснабжение горнодобывающих районов, пылеподавление и вспомогательная производственная вода

Горнодобывающим предприятиям часто требуется стабильный источник хозяйственно-питьевой воды, воды для пылеподавления, мойки оборудования и вспомогательных производственных нужд. Гусеничное шасси WR500S подходит для щебёночных дорог и неровных площадок, а глубина бурения 500 м и усилие подъёма 30 т лучше соответствуют проектам водоснабжения с высокой долей твёрдых пород и большой глубиной скважин.

🏭 Добыча подземных вод для промышленных и инфраструктурных проектов

Заводы, промышленные парки, строительные лагеря и крупные инфраструктурные проекты могут использовать WR500S для бурения средне-глубоких водяных скважин. Оборудование поддерживает бурение погружным пневмоударником DTH и вращательное бурение с промывкой, что позволяет переключать технологию в зависимости от верхних рыхлых отложений и нижних скальных пород и повышает адаптивность к разным грунтам.

💪 Усилие подъёма 30 т обеспечивает больший запас для работы с буровой колонной на глубине

На глубине 500 м собственный вес буровых штанг, трение о стенки скважины и вес обсадных труб значительно возрастают. Усилие подъёма 30 т облегчает нормальные спуско-подъёмные операции, извлечение погружного пневмоударника и часть работ с обсадными трубами. При аномальном сопротивлении при подъёме следует сначала промыть скважину и оценить состояние стенок и бурового инструмента, а не пытаться сразу использовать максимальное усилие.

🔄 Двухрежимная система вращения 11000 / 5500 Н·м

Максимальный крутящий момент системы вращения 11000 / 5500 Н·м при максимальной частоте вращения 75 / 150 об/мин. Режим низкой скорости и высокого крутящего момента подходит для большого диаметра, твёрдых пород и высоких нагрузок; режим повышенной частоты вращения — для этапов бурения с относительно меньшим сопротивлением. На площадке параметры вращения следует регулировать в зависимости от диаметра, погружного пневмоударника и состояния выноса шлама.

⚙️ Осевое давление 6 т и быстрая подача 48 м/мин

Осевое давление (справочно) 6 т, скорость быстрой подачи 48 м/мин, скорость быстрого подъёма 29 м/мин. Осевое давление управляет подачей бурового инструмента, а быстрая подача и быстрый подъём в основном обслуживают перемещение силового вертлюга и операции со штангами. Фактическая скорость проходки по породе по-прежнему зависит от литологии, долота, компрессора и методов работы.

💨 Рабочее давление 1,2–3,5 МПа соответствует пневмоударникам среднего и высокого давления

Для пневматического бурения DTH рекомендуется рабочее давление 1,2–3,5 МПа и расход воздуха 16–55 м³/мин. При увеличении диаметра, твёрдости породы, глубины или высоты над уровнем моря требования к производительности компрессора возрастают. При выборе компрессора следует учитывать и давление, и расход, а не ориентироваться только на один показатель давления.

💎 Гранит, известняк, песчаник и другие монолитные породы

При входе в относительно монолитные породы можно применять погружные пневмоударники среднего и высокого давления с соответствующими долотами. При бурении твёрдых пород необходимо обеспечивать смазку пневмоударника, достаточный расход воздуха и непрерывный вынос шлама; если количество выносимого шлама падает или давление воздуха колеблется, следует проверить наличие скопления шлама на забое, утечек воздуха или аномального износа долота.

🌦️ Выветрелые породы и перемежающиеся мягкие и твёрдые грунты

Выветрелые породы бурятся легко, но стенки скважины могут быть неустойчивыми. При чередовании мягких и твёрдых пород следует своевременно корректировать параметры по крутящему моменту и сопротивлению подаче. При большой мощности верхних выветрелых отложений можно применять обсадные трубы или промывку для стабилизации ствола, чтобы уменьшить сужение и обрушение на поздних этапах бурения глубокой скважины.

🌧️ Грунты, глины, пески и песчано-гравийные покровные отложения

WR500S поддерживает вращательное бурение с промывкой. Верхние грунты, глины, пески и песчано-гравийные слои можно проходить с промывкой, обсадными трубами или другими методами стабилизации, а затем переходить к бурению DTH в скальных породах. Для глубоких водяных скважин стабилизация верхней части ствола часто важнее простого увеличения скорости проходки.

🧱 Зоны дробления, трещины и поглощающие пласты

Зоны дробления могут вызывать обрушение, утечки воздуха, прихваты и аномальный вынос шлама. При бурении следует избегать слишком быстрой подачи, поддерживать непрерывную промывку и в зависимости от ситуации применять пену или обсадные трубы. При значительных потерях воздуха нужно определить наличие крупных трещин или пустот, а не только повышать давление компрессора.

💧 Водоносные горизонты и сильные водопритоки

При входе в основной водоносный горизонт подземные воды изменяют вынос шлама и режим работы пневмоударника. Следует своевременно фиксировать глубину водоносного горизонта и корректировать подачу воздуха, промывку и способ обсадки в зависимости от водопритока. На этапе обустройства скважины необходимо устанавливать фильтровые трубы и водоизоляционные слои с учётом положения водоносного горизонта для обеспечения долговременной работы насоса.

🚜 Гусеничный ход 3 км/ч подходит для горнодобывающих районов и перебазирования в полевых условиях

Скорость передвижения около 3 км/ч, максимальный угол подъёма (справочно) 21°. Гусеничная конструкция подходит для щебёночных дорог в горнодобывающих районах, сельских дорог и умеренно неровных площадок. Поскольку масса машины около 10,6 т, при перебазировании следует особое внимание уделять несущей способности грунта, уклону и влажности.

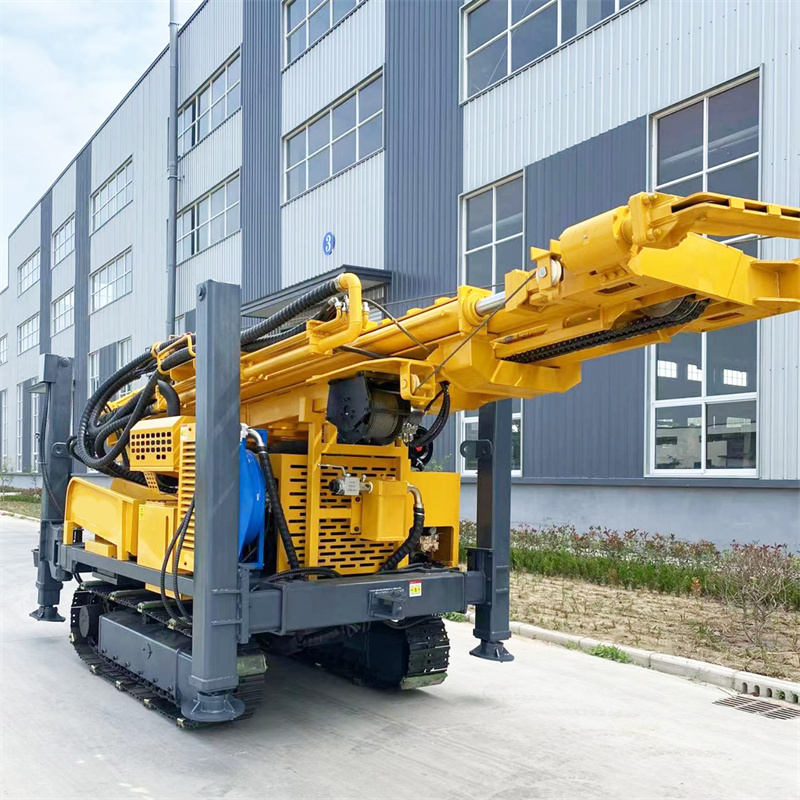

🦵 Гидравлические аутригеры с ходом 1,6 м повышают устойчивость при работе на глубине 500 м

Ход гидравлических аутригеров 1,6 м, они используются для выравнивания и устойчивой опоры оборудования. Бурение водяной скважины глубиной 500 м занимает длительное время, и горизонтальное положение оборудования влияет на нагрузки на мачту и контроль искривления скважины. На мягких грунтах следует подкладывать опорные плиты, чтобы избежать просадки аутригеров при длительной нагрузке.

⚡ Двигатель Yuchai 110 кВт обеспечивает более высокую способность к непрерывной работе

WR500S оснащён двигателем Yuchai 110 кВт, который приводит в действие системы вращения, подачи, гусеничного хода и вспомогательную гидравлику. При длительном бурении на глубине и в твёрдых породах следует усилить обслуживание системы охлаждения двигателя, воздушного фильтра и топливной системы; в условиях сильной запылённости необходимо чаще очищать радиатор и фильтрующие элементы.

🧵 Вспомогательная лебёдка 1,5 т снижает трудоёмкость перемещения на площадке

Усилие вспомогательной лебёдки 1,5 т, её можно использовать для перемещения пневмоударника, буровых штанг, обсадных труб и других принадлежностей. При использовании штанг 6 м следует правильно выбирать точки строповки и обеспечивать ручное сопровождение, чтобы избежать бокового раскачивания штанг, ударов по мачте и риска для персонала.

📦 Транспортировка машины массой 10,6 т требует предварительного планирования

Масса машины около 10,6 т, габаритные размеры около 6,52 × 1,85 × 2,51 м. При транспортировке следует выбирать низкорамный прицеп с учётом грузоподъёмности, ограничений по ширине и высоте, а также проверять фиксацию телескопической мачты, точки крепления оборудования и увязку штанг. По прибытии на площадку необходимо предусмотреть достаточное пространство для раскладывания мачты.

🧰 Опционально: шламовый насос, центробежный насос, генератор и пенный насос

В зависимости от проекта можно дополнительно установить шламовый насос, центробежный насос, генератор и пенный насос. В проектах с большим количеством рыхлых отложений важнее система промывки, в скальных проектах — компрессор и пневмоударник, а в сильно поглощающих пластах может потребоваться пена. Подбор опций под фактические условия позволяет избежать лишних затрат.

⚠️ Меры предосторожности при работе с телескопической мачтой и длинными штангами

Помимо ежедневной проверки двигателя, гидросистемы, гусениц, аутригеров и бурового инструмента, следует особое внимание уделять направляющим телескопической мачты, гидроцилиндрам, пальцам и фиксирующим элементам. При использовании штанг 6 м необходимо полностью раскладывать и надёжно фиксировать мачту; не допускается бурение с высокой нагрузкой при незафиксированной мачте или неровной площадке.

Поскольку фактические геологические условия, инструмент в скважине, угол бурения и методы работы различаются, окончательная скорость бурения, глубина и результат обустройства скважины определяются конкретными условиями на площадке.
