💧 WR750S Гусеничная буровая установка для водяных скважин с телескопической мачтой на 750 метров

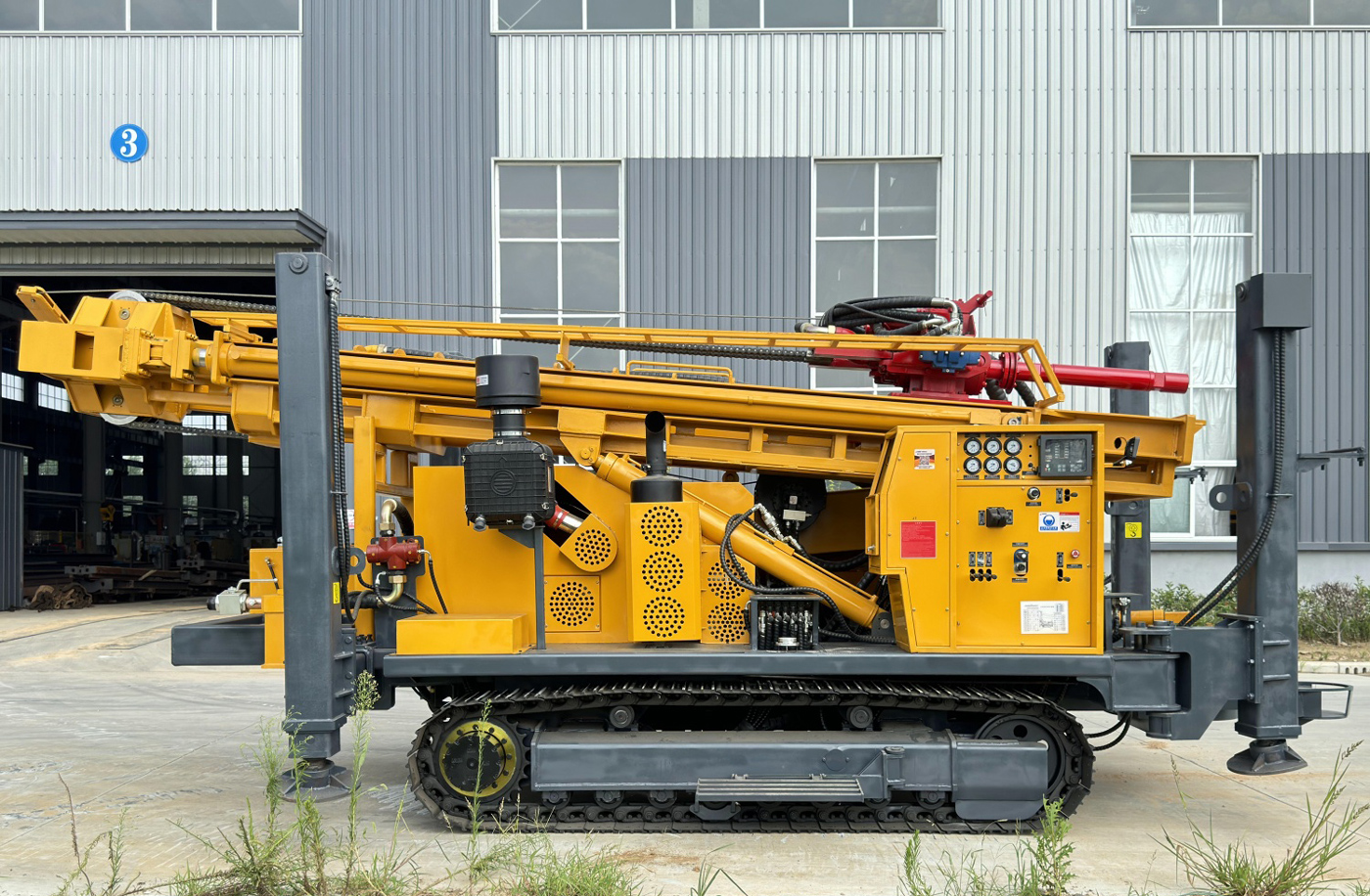

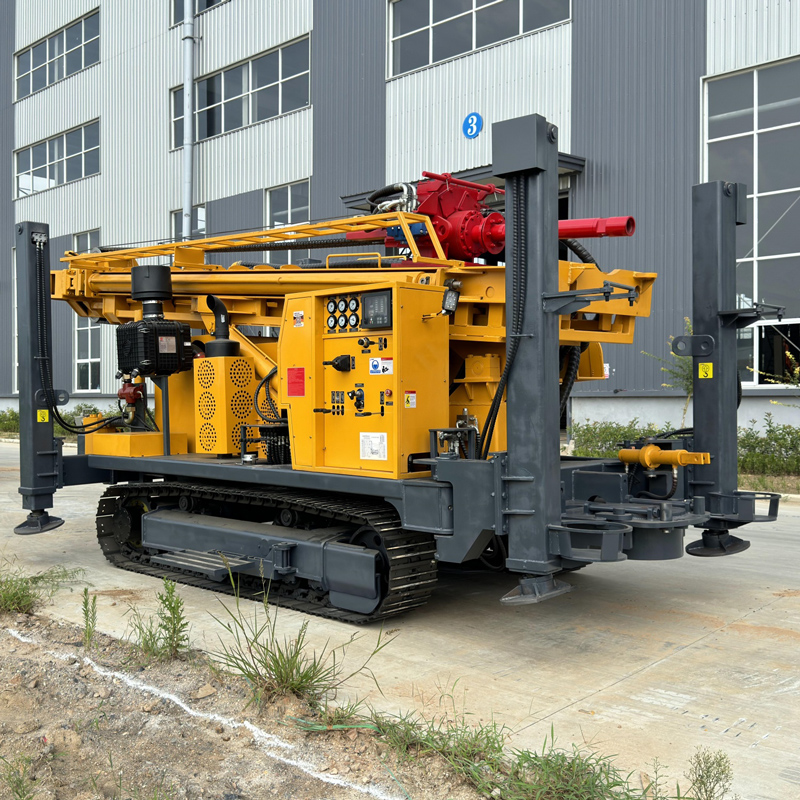

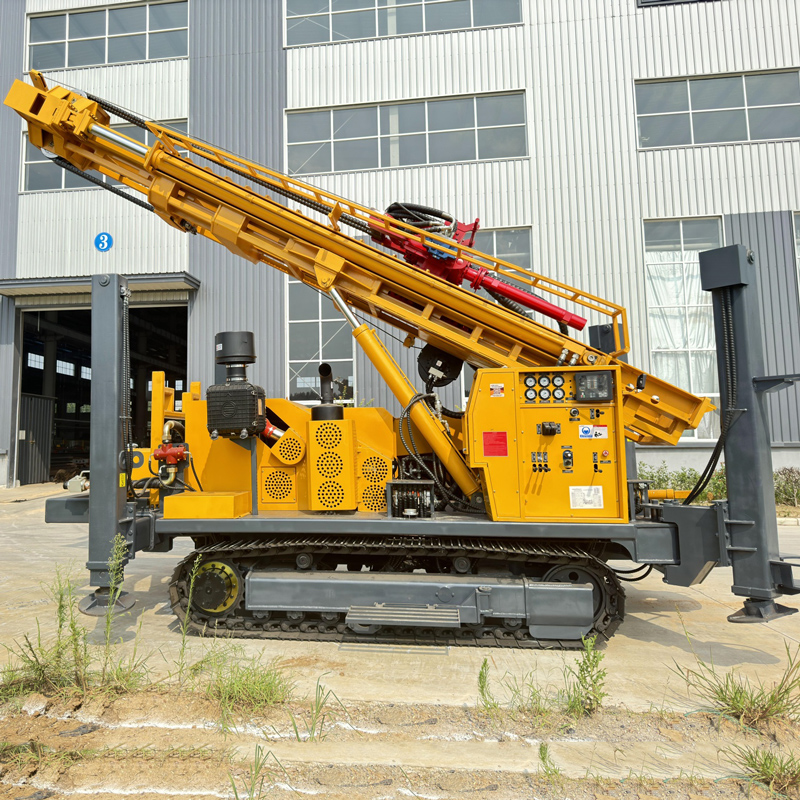

WR750S — это тяжёлая гусеничная полностью гидравлическая буровая установка, предназначенная для глубоких водяных скважин класса 750 метров, водоснабжения горнодобывающих районов и бурения в сложных геологических условиях. Она имеет телескопическую мачту, поддерживает непосредственную работу с бурильными трубами и обсадными трубами длиной 6 м, оснащена усилием подъёма 40 т, двигателем Weichai 176 кВт и двумя вариантами высокомоментного вращателя, подходит для проектов с повышенными требованиями к глубине бурения, грузоподъёмности бурильной колонны и стабильности непрерывного производства работ.

🎯 Глубина класса 750 метров больше подходит для разработки глубоких подземных вод

По сравнению с оборудованием класса 600 метров WR750S дополнительно расширяет диапазон работ по глубоким подземным водам. Максимальная глубина бурения 750 м, диаметр скважины 105–450 мм, может использоваться для проектов с большой глубиной залегания подземных вод, нестабильными верхними водоносными горизонтами или необходимостью большего запаса по глубине бурения. Для районов, где действительно требуется разработка глубоких водоисточников, этот класс обеспечивает более широкие возможности для производства работ.

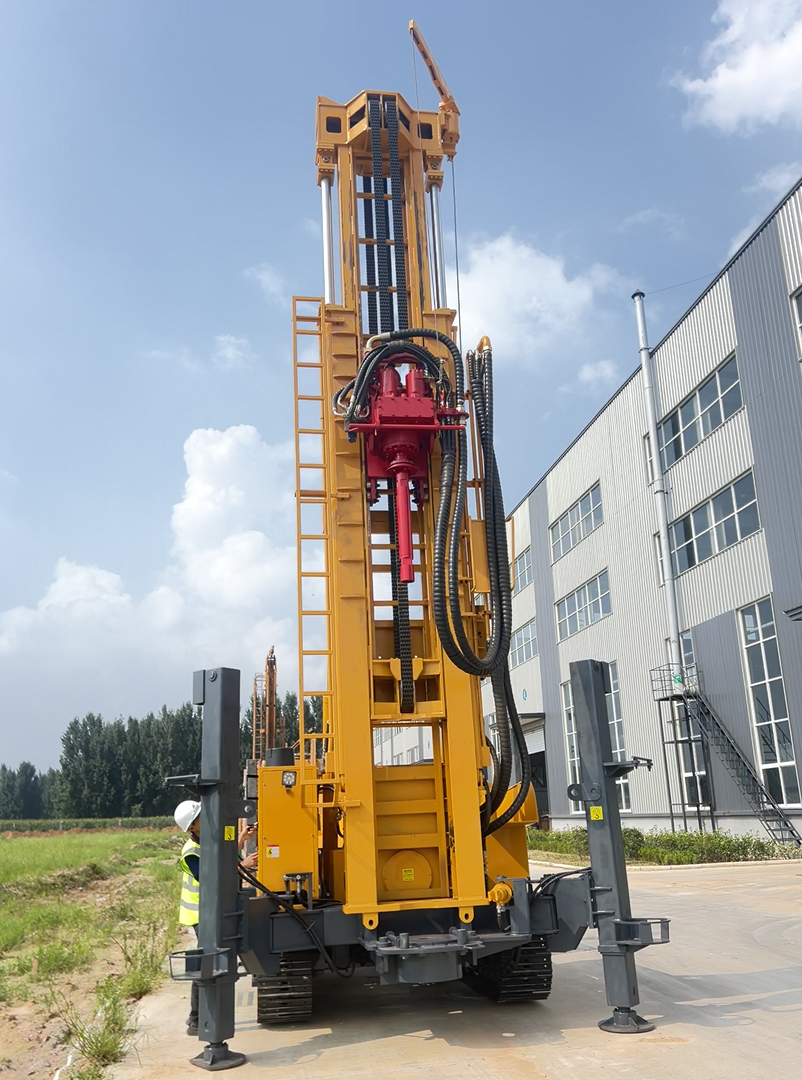

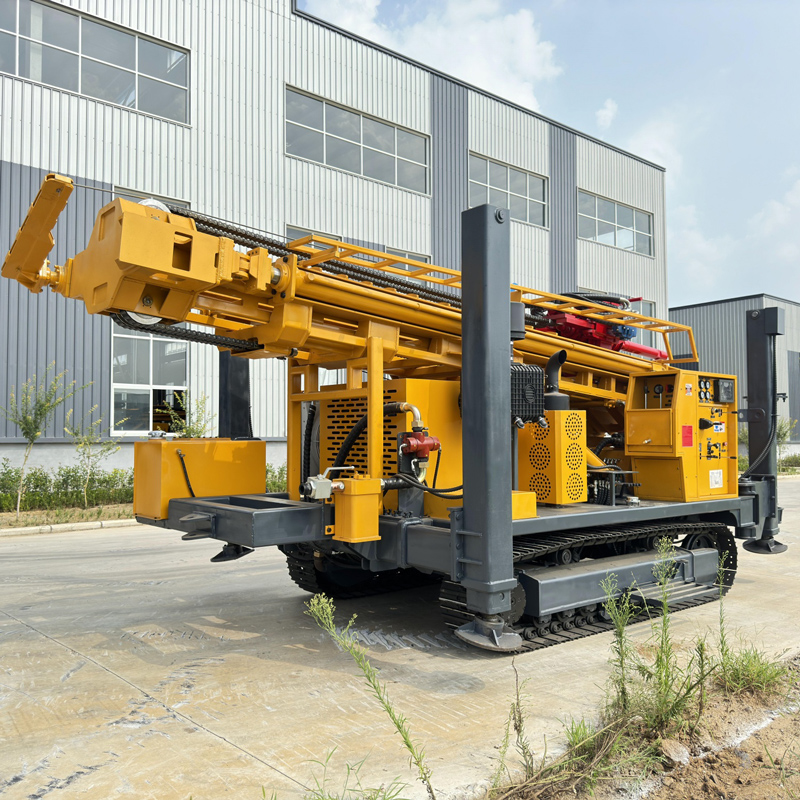

🪜 Телескопическая мачта сочетает эффективность глубоких скважин с удобством транспортировки

Буква S в обозначении модели означает телескопическую мачту. В транспортном положении мачта улучшает габариты установки при перевозке и снижает сложность перемещения между площадками; в рабочем положении по-прежнему поддерживается непосредственная работа с бурильными трубами и обсадными трубами длиной 6 м. Для глубоких скважин класса 750 метров количество наращиваний будет очень большим, длинные бурильные трубы позволяют значительно сократить вспомогательное время, поэтому сочетание телескопической мачты и 6-метровых бурильных труб имеет высокую практическую ценность.

🔩 Бурильные трубы 102 мм лучше подходят для высоконагруженных глубоких скважин

В материалах рекомендуются бурильные трубы 102 мм, поддерживается длина 6 м. На глубине класса 750 метров бурильные трубы испытывают не только большую собственную массу, но и трение о стенки скважины, крутящий момент и возможные локальные заклинивания, поэтому прочность труб, состояние резьбы и прямолинейность очень важны. В процессе работ следует установить систему проверки и ротации бурильных труб.

💪 Усилие подъёма 40 т обеспечивает больший запас для длинной бурильной колонны и работы с обсадными трубами

Усилие подъёма WR750S достигает 40 т, осевое давление 6 т. С увеличением глубины скважины вес всей колонны и трение заметно возрастают, большее усилие подъёма помогает при нормальном спуске и подъёме, извлечении погружного пневмоударника и частичной работе с обсадными трубами. При аномальном сопротивлении подъёму следует сначала устранить причину путём промывки скважины, плавного подъёма и оценки состояния в скважине, а не рассматривать максимальное усилие подъёма как единственное решение.

🔄 Две высокомоментные конфигурации подходят для разных нагрузок проектов

Система вращения может иметь конфигурацию 13000 / 6500 Н·м или 15000 / 7500 Н·м, максимальная скорость вращения 95 / 190 об/мин. Больший запас крутящего момента лучше подходит для больших диаметров, твёрдых пород и участков с высоким трением, а более высокая скорость — для этапов бурения с относительно низким сопротивлением. Окончательная конфигурация вращения должна определяться диаметром скважины, буровым инструментом и основными породами.

⚡ Двигатель Weichai 176 кВт подходит для высоконагруженных непрерывных работ

WR750S оснащён двигателем Weichai 176 кВт, который обеспечивает энергией вращение, подачу, гусеничное передвижение, аутригеры и вспомогательную гидравлическую систему. Для проектов глубоких скважин класса 750 метров с длительным циклом работ и высокой долей твёрдых пород требуются больший запас мощности и лучшая способность к охлаждению, поэтому следует уделять особое внимание обслуживанию воздушного фильтра, радиатора, топливной системы и температуры гидравлического масла.

🚀 Быстрый подъём 31 м/мин и быстрая подача 65 м/мин

Скорость быстрого подъёма 31 м/мин, скорость быстрой подачи 65 м/мин, в основном используются для операций с бурильными трубами, возврата силового вертлюга и вспомогательных действий. В проектах класса 750 метров отдельное время вне бурения невелико, но в сумме оно существенно влияет на сроки, поэтому быстрые перемещения в сочетании с 6-метровыми бурильными трубами позволяют увеличить эффективное рабочее время установки.

🌾 Глубокое сельскохозяйственное орошение и водяные скважины крупных ферм

Для сельхозугодий, садов и крупных сельскохозяйственных проектов с большой глубиной залегания подземных вод буровая установка класса 750 метров обеспечивает больший запас по глубине поиска воды. 6-метровые бурильные трубы сокращают число наращиваний, что подходит для непрерывного бурения нескольких глубоких скважин. Фактический диаметр и глубина скважины должны проектироваться с учётом водоносного горизонта, расхода насоса и масштаба орошения.

🏠 Глубокие скважины питьевого водоснабжения и водоснабжение удалённых сообществ

WR750S может использоваться для проектов водоснабжения в сельской местности, удалённых сообществах, школах и объектах инфраструктуры с глубоким залеганием подземных вод. 750 метров — это не обязательная целевая глубина для всех проектов, а максимальная справочная возможность оборудования. Перед началом работ следует на основе региональных гидрогеологических данных определить более обоснованный целевой горизонт.

🏭 Промышленное водоснабжение и крупные инфраструктурные проекты

Заводы, промышленные парки, крупные строительные лагеря и инфраструктурные проекты могут нуждаться в долгосрочном стабильном источнике подземных вод. WR750S может использоваться для скважин среднего и глубокого залегания для производственно-вспомогательного водоснабжения, мойки оборудования и общего промышленного водоснабжения. Для долгосрочных проектов водозабора конструкция скважины, проектирование фильтров и выбор насоса так же важны, как и само бурение.

⛏️ Водоснабжение горнодобывающих районов и водяные скважины лагерей

В горнодобывающих районах обычно наблюдаются твёрдые породы, неровные площадки, разрозненные точки бурения и нехватка воды. Гусеничная конструкция WR750S, усилие подъёма 40 т и мощность 176 кВт лучше подходят для бурения глубоких водяных скважин в горнодобывающих районах, могут использоваться для хозяйственно-питьевого водоснабжения рудника, пылеподавления, мойки оборудования и вспомогательного производственного водоснабжения.

🌊 Водопонижение в горнодобывающих районах и на строительных объектах

Глубина класса 750 метров также даёт оборудованию возможность выполнять часть крупных работ по водопонижению. В проектах водопонижения в горнодобывающих районах и на строительных объектах необходимо на основе гидрогеологических данных проектировать расположение скважин, расстояние между ними, диаметр и расход насосов; буровая установка отвечает за создание скважины, но не может заменить полный проект водопонижения.

💨 Диапазон давления воздуха 1,6–6 МПа подходит для бурения более глубоких твёрдых пород

Рекомендуемое рабочее давление 1,6–6 МПа, расход воздуха 16–75 м³/мин, совместимо с пневмоударниками DTH среднего и высокого давления. На глубоких скважинах, больших диаметрах и в условиях высокогорья особенно важна достаточная производительность компрессора. Если давление соответствует требованиям, но производительности недостаточно, всё равно может наблюдаться недостаточная сила удара и трудности с удалением шлама.

💎 Твёрдые породы: гранит, базальт, известняк и другие

При входе в относительно монолитные твёрдые породы можно бурить пневмоударниками среднего и высокого давления. При работе в твёрдых породах следует обращать внимание на смазку пневмоударника, износ долота и очистку забоя. В глубоких скважинах класса 750 метров при плохом удалении шлама осадок и повторное дробление значительно увеличивают крутящий момент и энергопотребление, поэтому непрерывная очистка скважины крайне важна.

🌦️ Выветрелые породы и чередование мягких и твёрдых слоёв

Выветрелые породы легко бурятся, но стенки скважины менее устойчивы; при чередовании мягких и твёрдых слоёв нагрузка вращения и сопротивление подачи часто меняются. В процессе работ следует своевременно регулировать вращение, подачу и частоту очистки, при необходимости применять обсадные трубы на верхних неустойчивых участках, чтобы снизить риски для стенок скважины на поздних этапах глубокого бурения.

🌧️ Грунты, глины и песчано-гравийные покровы можно бурить с промывкой

WR750S поддерживает вращательное бурение с промывкой. На верхних участках грунта, глины, песка и гравия следует в первую очередь решать задачи крепления стенок и выноса шлама, можно использовать буровой насос и обсадные трубы для создания устойчивого участка, а затем переходить к бурению пневмоударником в породах. Для глубокой скважины 750 метров устойчивость верхних участков особенно важна.

🧱 Зоны дробления, трещины и поглощающие пласты

Зоны дробления могут вызывать обрушение, сужение ствола, утечки воздуха и прихваты. При входе в такие участки следует снижать подачу, поддерживать непрерывную очистку и в зависимости от ситуации применять обсадные трубы, пену или другие вспомогательные методы. При заметной потере воздуха следует определить наличие крупных трещин и пустот, а не просто увеличивать давление компрессора.

💧 Водоносные горизонты и участки сильного притока воды

После входа в основной водоносный горизонт подземная вода изменяет удаление шлама и работу пневмоударника. Следует фиксировать глубину основных водоносных слоёв и в зависимости от притока регулировать подачу воздуха, очистку и способ установки обсадных труб. На этапе обустройства скважины также необходимо устанавливать фильтры и водоизолирующие участки в соответствии с распределением водоносных горизонтов.

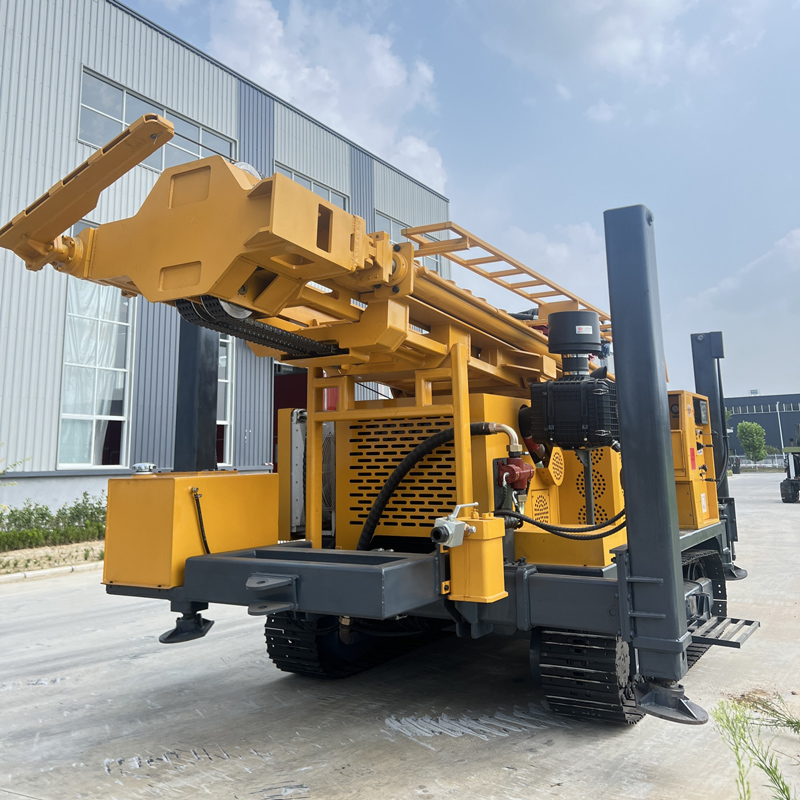

🚜 Гусеничное передвижение 3 км/ч подходит для горнодобывающих районов и полевых площадок

Скорость передвижения около 3 км/ч, максимальный угол подъёма ориентировочно 21°. Гусеничное шасси подходит для дорог в горнодобывающих районах, щебёночных площадок и умеренно неровных участков. Поскольку масса установки около 14 т, перед перемещением следует проверить несущую способность дорог и площадок; на мягких грунтах, склонах и влажных скользких участках необходимо строго контролировать риски передвижения.

🦵 Гидравлические аутригеры 1,6 м обеспечивают устойчивость при глубоком бурении

Ход гидравлических аутригеров 1,6 м, используются для выравнивания и стабилизации оборудования. Бурение глубоких скважин класса 750 метров занимает много времени, мачта длительно воспринимает нагрузку от бурильной колонны и вращения, поэтому горизонтальное положение установки и контроль осадки аутригеров очень важны. На мягких грунтах следует использовать подкладки достаточной площади.

🧵 Вспомогательная лебёдка 2,5 т подходит для перемещения более тяжёлого бурового инструмента

Усилие подъёма вспомогательной лебёдки 2,5 т, может использоваться для перемещения пневмоударников, бурильных труб, инструмента для обсадных труб и принадлежностей на площадке. В глубоких скважинах буровой инструмент тяжелее, разумное использование лебёдки позволяет сократить ручной труд, но необходимо соблюдать номинальную нагрузку и требования безопасности при подъёме.

📦 Перевозка установки массой 14 т требует предварительного планирования

Масса установки около 14 т, габариты примерно 6,64 × 2,25 × 2,67 м. При перевозке между проектами следует проверить грузоподъёмность низкорамного прицепа, ограничения по ширине и высоте дорог и точки крепления оборудования; телескопическая мачта должна находиться в надёжно зафиксированном состоянии, 6-метровые бурильные и обсадные трубы должны крепиться отдельно.

🧰 Опционально: буровой насос, центробежный насос, генератор и пенный насос

В зависимости от пород и проекта можно опционально установить буровой насос, центробежный насос, генератор и пенный насос. Проекты с большим количеством рыхлых слоёв больше зависят от системы промывки, глубокие скважины в твёрдых породах — от высокопроизводительного компрессора и пневмоударника, а на участках с сильными утечками воздуха может потребоваться пена. Разумная комплектация ценнее, чем установка всех принадлежностей подряд.

⚠️ Меры предосторожности при бурении глубоких скважин 750 метров и обслуживании

Перед началом работ ежедневно следует проверять двигатель, гидравлическую систему, телескопическую мачту, гусеницы, аутригеры, лебёдку, шланги высокого давления и бурильные трубы; при бурении глубоких скважин постоянно фиксировать давление воздуха, крутящий момент, вынос шлама, приток воды и сопротивление подъёму; при использовании 6-метровых бурильных и обсадных труб необходимо убедиться, что мачта полностью раскрыта и надёжно зафиксирована; при обнаружении аномальных тенденций следует своевременно остановить работу и провести проверку.

Поскольку фактические геологические условия, инструмент в скважине, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины должны определяться фактическими условиями на площадке.
