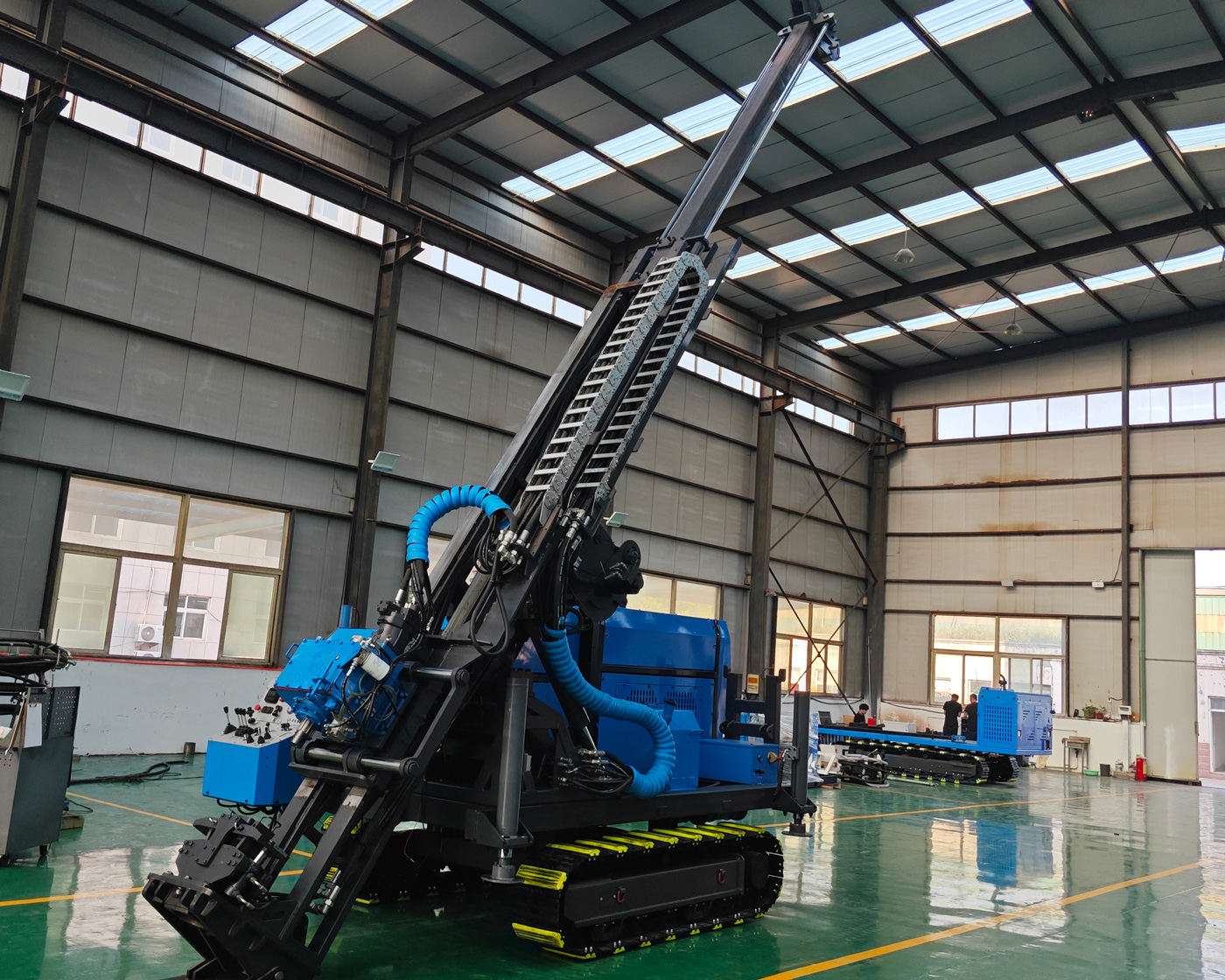

CR1600I

⛏️ CR1600I Глубокая полностью гидравлическая интегрированная буровая установка для керна

CR1600I предназначена для более тяжелых и длительных задач глубокого бурения керна. Это не просто увеличение глубины бурения, а синхронное повышение крутящего момента силовой головки, расхода гидравлической системы, запаса троса лебедки, производительности буровой циркуляции и запаса мощности всей машины. Установка подходит для крупных проектов по разведке полезных ископаемых, исследования глубоких стратегических ресурсов и высокоинтенсивных строительных работ, требующих длительного непрерывного отбора керна.

🌐 Ориентирована на разведку глубоких ресурсов, а не на обычные мелкие и средние скважины

Когда поверхностные ресурсы постепенно открываются и разрабатываются, центр разведки часто смещается к глубоким частям рудных тел, периферии и скрытым целям под покровными отложениями. Ориентировочная глубина бурения для спецификации B составляет 2000 м, для N — 1500 м, для H — 850 м, что делает установку более подходящей для глубоких проверочных скважин, сверхглубоких контрольных скважин и задач по восполнению ресурсов на крупных месторождениях.

🥇 Разведка глубоких золоторудных месторождений и скрытых рудных тел

В проектах по разведке глубоких золоторудных месторождений, скрытых рудных тел и структурно контролируемых рудных зон скважины часто должны пересекать мощные покровные отложения, зоны разломов, зоны изменения вмещающих пород и многофазные жилы. Глубокий керн обеспечивает непрерывную информацию о стратиграфии, структуре и минерализации, помогая определить, продолжается ли минерализация на глубину, связаны ли различные структуры и является ли высокосортная зона устойчивой.

🟠 Крупные медные месторождения и порфировые рудные системы

Порфировые медные, медно-золотые и крупные полиметаллические системы часто имеют большие размеры, глубокое залегание и сложную зональность изменения, что требует более высокой непрерывной производительности буровой установки. Максимальный крутящий момент CR1600I 4800 Н·м и максимальная скорость вращения 1500 об/мин обеспечивают более широкий рабочий диапазон для различных этапов бурения, позволяя регулировать параметры в твердых породах, трещиноватых зонах и при различных диаметрах скважин.

🔋 Глубокие исследования лития, никеля и стратегических полезных ископаемых

Для сподуменовых пегматитов, никелевых руд, редких металлов и стратегических полезных ископаемых ценность глубоких скважин заключается не только в "бурении глубже", но и в получении полного керна для литологического сравнения, структурной интерпретации и моделирования глубоких границ. CR1600I подходит для глубоких проверочных скважин и контрольных скважин в аномальных зонах в рамках крупномасштабных проектов.

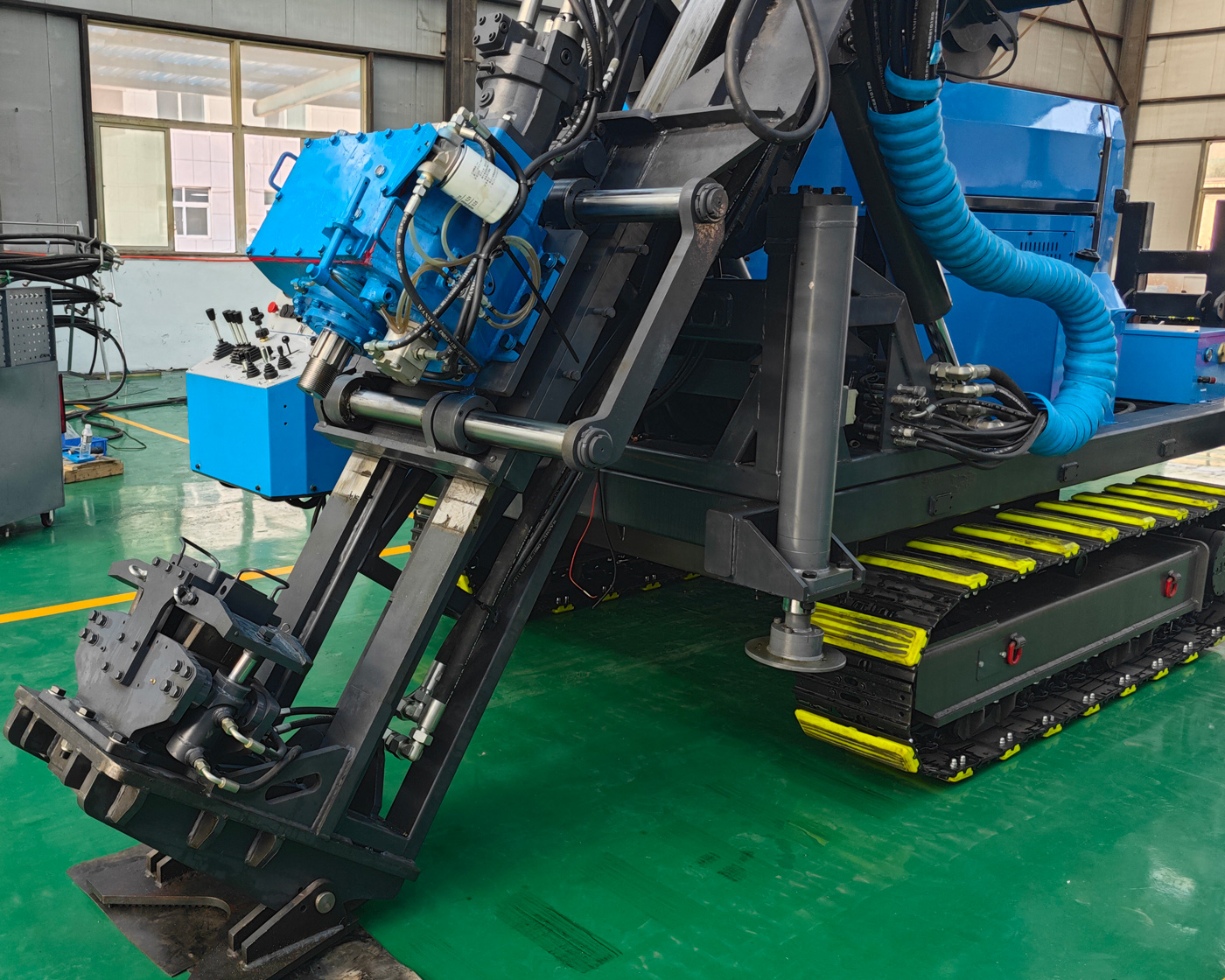

🧱 Высокий крутящий момент 4800 Н·м лучше подходит для тяжелых условий глубоких скважин

С увеличением глубины скважины вес буровой колонны и трение в стволе постоянно возрастают, а риски заклинивания, сужения и искривления в сложных формациях становятся более выраженными. Максимальный крутящий момент 4800 Н·м обеспечивает больший запас адаптации силовой головки к нагрузкам, что при сохранении скорости отбора керна способствует обработке участков с выраженными изменениями сопротивления в глубоких скважинах.

🛢️ Гидравлическая система 31 МПа — основа высокой несущей способности установки

Расход основного насоса 320 л/мин, давление 31 МПа; расход вспомогательного насоса 160 л/мин, давление 23 МПа. Высокопроизводительная гидравлическая система обеспечивает совместную работу силовой головки, механизма подачи, устройства бокового смещения и других исполнительных механизмов в условиях высоких нагрузок. При длительной работе необходимо строго контролировать чистоту гидравлического масла, перепад давления на фильтрах и температуру системы, чтобы избежать снижения производительности.

💧 Буровая циркуляционная система 250 л/мин для длинных скважин

В глубоких скважинах расстояние транспортировки бурового шлама больше, а повышение температуры, трение и стабильность обратной циркуляции влияют на процесс бурения. Буровая система CR1600I с расходом 250 л/мин и давлением 7 МПа обеспечивает большую циркуляционную способность для охлаждения долота, выноса шлама и стабилизации стенок скважины. При глубоких потерях циркуляции и трещиноватых водоносных горизонтах необходимо своевременно корректировать буровой раствор в зависимости от изменений обратного потока.

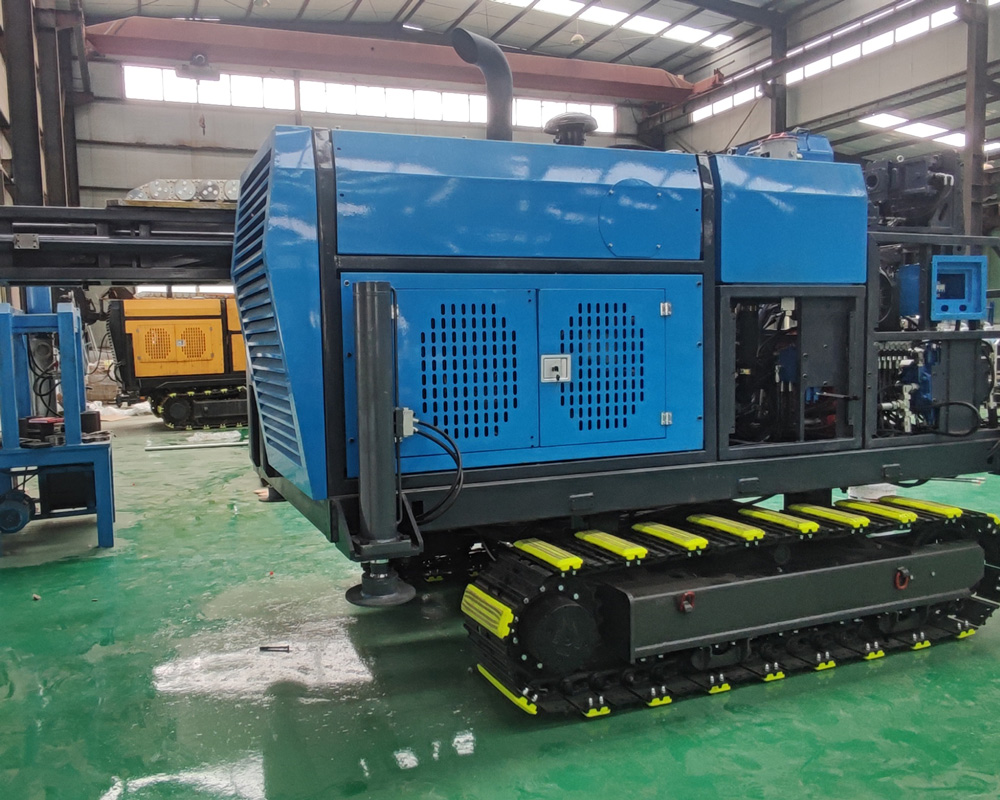

🧵 Запас троса 1800 м подходит для сверхглубокого бурения со съемным керноприемником

Лебедка оснащена стальным канатом диаметром 6 мм, запас троса 1800 м, скорость подъема 118 м/мин. Для глубоких скважин спецификации N глубиной до 1500 м расстояние извлечения внутренней трубы велико, и емкость и скорость лебедки существенно влияют на вспомогательное время одного рейса, поэтому данная конфигурация ориентирована на непрерывный отбор керна в глубоких скважинах.

🧲 Усилие подъема 185 кН и проходное отверстие зажима 150 мм

Усилие подачи 63 кН и усилие подъема 185 кН обеспечивают высокий запас для управления буровой колонной и извлечения инструмента в глубоких скважинах; проходное отверстие зажима 150 мм совместимо с буровыми штангами NQ, HQ, PQ, NTW, HTW. Для глубоких проектов стабильный зажим и достаточное усилие подъема напрямую связаны с возможностью ликвидации аварий в скважине.

📐 Возможность наклонного бурения для пространственного моделирования глубоких рудных тел

CR1600I поддерживает углы бурения 45°–90°, что позволяет располагать глубокие скважины под разными углами в зависимости от залегания рудного тела, направления разломов и результатов предыдущего бурения. Пространственный контроль с помощью скважин разных направлений снижает неопределенность при оценке наклонных рудных тел по одной вертикальной скважине и повышает степень ограничения трехмерных геологических моделей.

🏗️ Подходит для крупных разведочных районов и длительной организации работ

Крупные проекты глубокой разведки обычно характеризуются длительным циклом одной скважины, большим количеством сопутствующих материалов и сложной организацией работ. Интегрированная гусеничная конструкция объединяет основные системы на одной платформе, что уменьшает количество повторных соединений между модулями оборудования, облегчает короткие перемещения и перепозиционирование в пределах рудника, что удобно для долгосрочных проектов.

⛏️ Типичные области применения

CR1600I может использоваться для глубокой разведки крупных золоторудных, медных, никелевых, литиевых, железорудных и полиметаллических месторождений, а также для государственных региональных геологических исследований, проверки глубоких структур, разведки резервных ресурсов на действующих рудниках, оценки скрытых рудных тел и научно-исследовательских и инженерно-геологических проектов, требующих непрерывного керна из глубоких скважин.

🪨 Влияние изменений геологических условий в глубоких скважинах на параметры бурения

В монолитных твердых породах обычно требуется стабильная скорость вращения и разумное осевое усилие; в зонах дробления следует уделять больше внимания контролю рейса и укреплению стенок промывочной жидкостью; в водоносных трещиноватых зонах необходимо наблюдать за изменениями обратного потока и давления; при серьезных потерях циркуляции следует своевременно принимать меры по тампонированию, установке обсадных труб или поэтапной обработке. При глубоком бурении нельзя длительно использовать один фиксированный набор параметров; их необходимо динамически корректировать в зависимости от глубины и изменения геологических условий.

🛡️ Основные аспекты технического обслуживания при длительных работах

При высокоинтенсивных работах следует установить регулярную систему проверки гидравлического масла, фильтров, системы охлаждения, стальных канатов, зажимных устройств, резьбовых соединений буровых штанг и подшипников силовой головки. Особенно на поздних стадиях бурения глубоких скважин любой незначительный износ или загрязнение может привести к простою, поэтому профилактическое обслуживание важнее аварийного ремонта.

⚠️ Примечание к техническим данным

В последнем столбце таблицы силовой установки PDF указано обозначение модели "BX1500T", тогда как в других таблицах параметров на той же странице используется BX1600T; на данной странице приведены только параметры двигателя 6CTA8.3, 153 кВт, 8.3 л из этого столбца, без дополнительных предположений о различиях в обозначениях моделей в исходном документе.

В связи с различиями в фактических геологических условиях, скважинном инструменте, углах бурения и методах работы, конечная эффективность бурения, глубина и выход керна должны определяться по фактическим условиям на площадке.

📊 Основные технические параметры
