CR800I

⛏️ Буровая установка CR800I для колонкового бурения с полным гидравлическим приводом и монолитной рамой, глубиной бурения до 800 метров

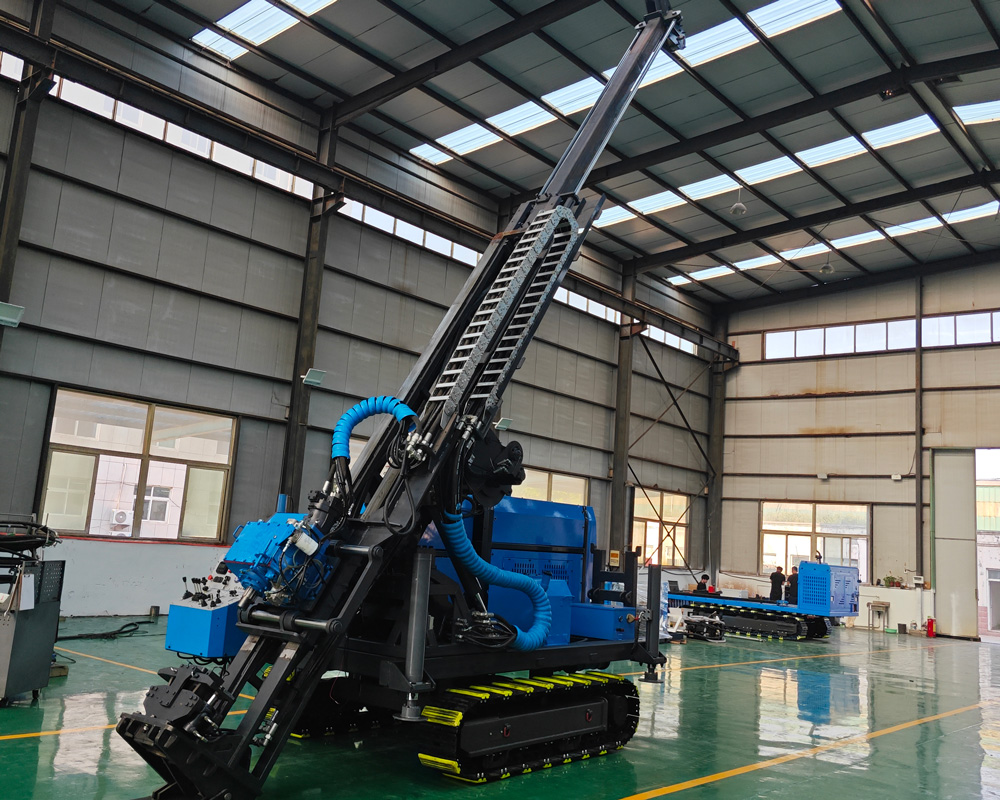

CR800I — это гусеничная буровая установка для колонкового бурения с полным гидравлическим приводом и монолитной рамой, предназначенная для разведки полезных ископаемых на средних глубинах. Вся установка выполнена в монолитном исполнении: силовая установка, гидравлическая система, мачта, вращатель, лебедка и система циркуляции бурового раствора размещены на одной платформе, что сокращает время на монтаж модулей на площадке. Это особенно удобно для районов с рассредоточенными точками бурения и для геологоразведочных проектов, требующих частых перебазировок на короткие расстояния.

🎯 Класс глубины 800 метров оптимален для контроля рудных тел средней глубины

Данная модель позиционируется по справочной глубине бурения 800 м для типоразмера NTW, при этом справочная глубина для HTW составляет 500 м, а для BTW — 1000 м. Различные спецификации могут быть выбраны в зависимости от целевого диаметра скважины, размера керна, геологических условий и глубины проекта. Для участков, где уже завершены поверхностные исследования, проверка аномалий или мелкое колонковое бурение, CR800I может выполнять задачи по дальнейшему прослеживанию рудных тел, уплотнению сети скважин и подтверждению запасов на средних глубинах.

🥇 Разведка золота: подходит для проверки жильных рудных тел и тектонических зон

В кварцево-жильных, сдвиговых и тектонически измененных золоторудных месторождениях рудные тела часто характеризуются наклонным простиранием и локальным выклиниванием с последующим восстановлением. CR800I поддерживает углы бурения от 45° до 90°, что позволяет располагать наклонные скважины в соответствии с элементами залегания рудного тела и направлением разведочных линий, обеспечивая более рациональное пересечение минерализованной зоны скважиной и получение кернового материала для оценки мощности, простирания, падения и непрерывности рудного тела на глубине.

🟠 Медные, свинцово-цинковые и полиметаллические руды: подходит для непрерывного колонкового бурения с пересечением слоев

При разведке медных, свинцово-цинковых и полиметаллических месторождений одна скважина часто последовательно пересекает покровные отложения, вмещающие породы, зоны изменений, зоны дробления и минерализованные участки. Полностью гидравлическая система подачи позволяет регулировать режим подачи в зависимости от изменения геологических условий. Вращатель имеет диапазон частоты вращения 0–1500 об/мин и предлагает две передачи: высокоскоростную и с высоким крутящим моментом, что облегчает выбор оптимальных параметров бурения при смене типов пород.

🔋 Литиевые и пегматитовые проекты: важность целостности керна и структурной интерпретации

Сподуменовые пегматиты и другие месторождения редких металлов обычно требуют непрерывного керна для определения мощности даек, границ, минерального состава и глубины продолжения. CR800I подходит для наклонного или почти вертикального бурения на средних глубинах. Полученный керн может быть использован для геологической документации, литологического расчленения, структурных измерений и отбора проб для анализа, что обеспечивает основу для последующего моделирования рудного тела.

🏔️ Монолитная гусеничная конструкция подходит для горных и рудничных площадок

Скорость передвижения на полном гидравлическом гусеничном ходу составляет около 2,5 км/ч, справочный угол подъема — 30°. На щебеночных дорогах рудников, горных разведочных площадках, временных технологических проездах и участках с неполным твердым покрытием гусеничное шасси обеспечивает более удобное перемещение, чем стационарное оборудование. Транспортные габариты установки составляют приблизительно 5000 × 1800 × 2550 мм, масса — около 5800 кг, что обеспечивает баланс между конструктивной устойчивостью, транспортабельностью и маневренностью на площадке.

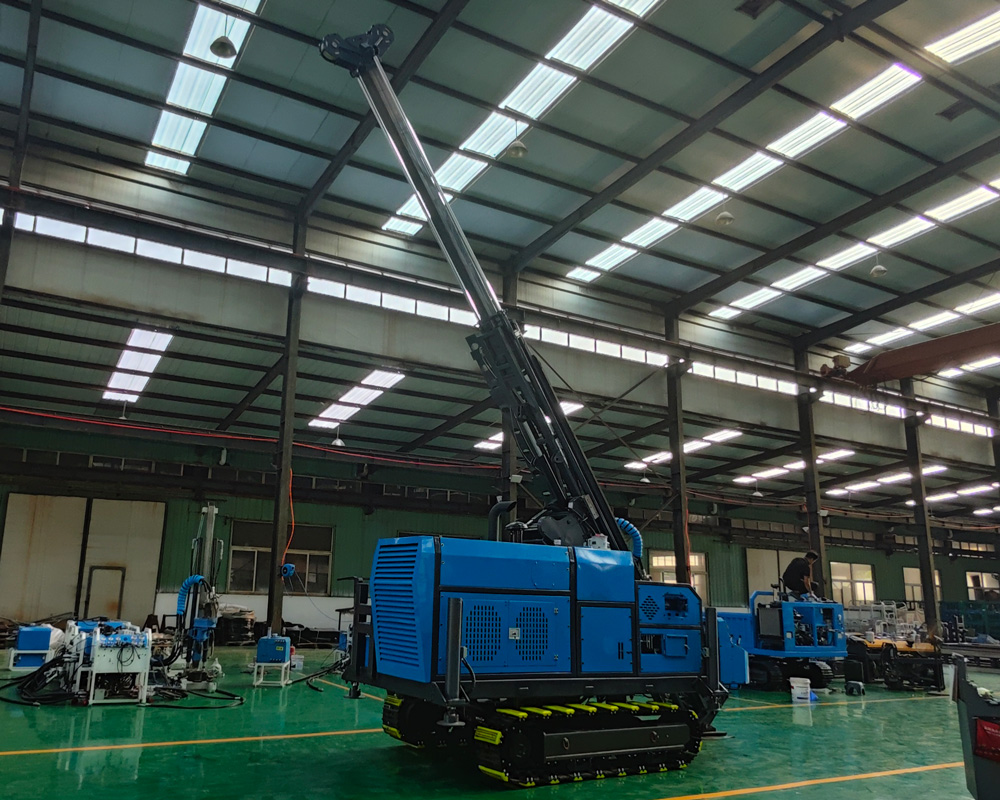

🪜 Цельная мачта с опорой на грунт повышает стабильность буровых работ

Мачта выполнена в виде цельной конструкции с опорой на грунт, угол бурения 45°–90°, ход подачи 2500 мм. Во время работы мачта обеспечивает устойчивую опору для бурения, что снижает вибрацию и смещение в процессе бурения. Для наклонных скважин необходимо заранее выровнять площадку и закрепить установку, чтобы избежать влияния осадки платформы на контроль искривления скважины.

💪 Усилие подъема 152 кН обеспечивает запас для обработки сложных интервалов

С увеличением глубины скважины возрастают вес буровой колонны, трение о стенки скважины и локальные сужения. CR800I обеспечивает усилие подъема 152 кН и усилие подачи 63 кН, которые используются не только для нормального бурения, но и для подъема бурового снаряда, обработки инструмента и извлечения оборудования в некоторых сложных ситуациях. На практике следует избегать попыток устранения заклинивания только за счет увеличения усилия подъема; необходимо комплексно оценивать сопротивление в скважине, циркуляцию бурового раствора и изменения геологических условий.

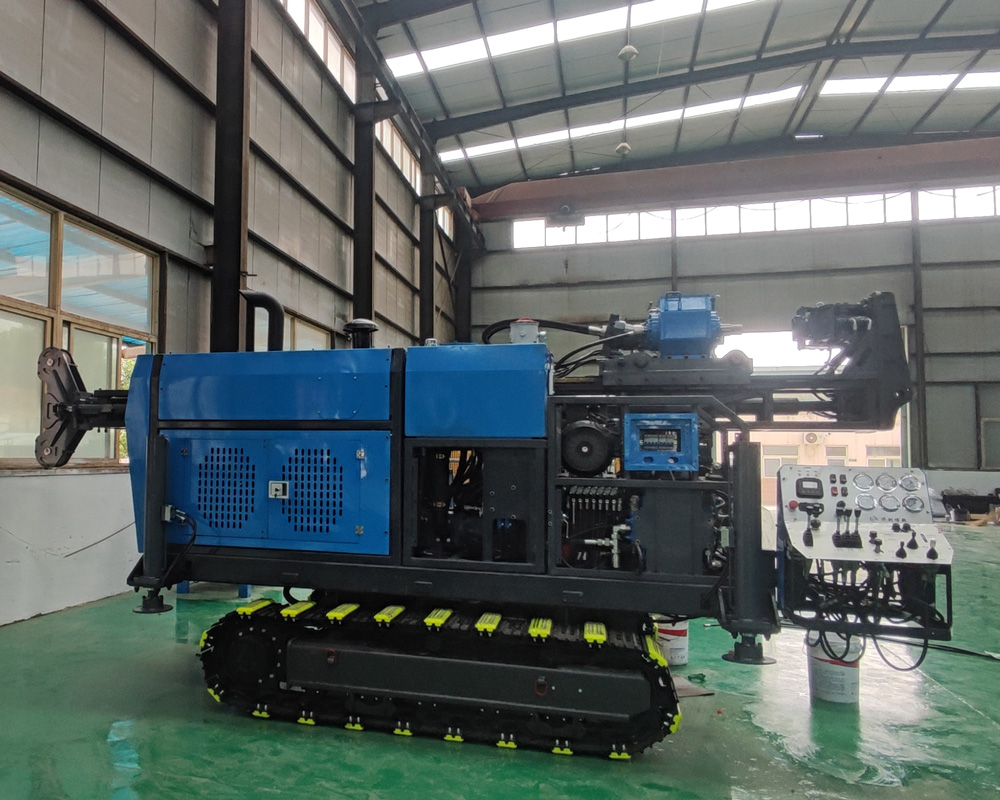

🔄 Двухдиапазонный вращатель обеспечивает лучшее соответствие различным горным породам

Вращатель на высокоскоростной передаче обеспечивает крутящий момент в диапазоне приблизительно 300–800 Н·м, на передаче с высоким крутящим моментом — 300–1000 Н·м, частота вращения 0–1500 об/мин, передаточное число высокой передачи 1:2,2, низкой — 1:3. Для полных твердых пород обычно важнее стабильная частота вращения и соответствие долота, тогда как для разрушенных, с высоким сопротивлением или требующих высокого крутящего момента интервалов следует снижать частоту вращения и увеличивать долю работы с высоким крутящим моментом.

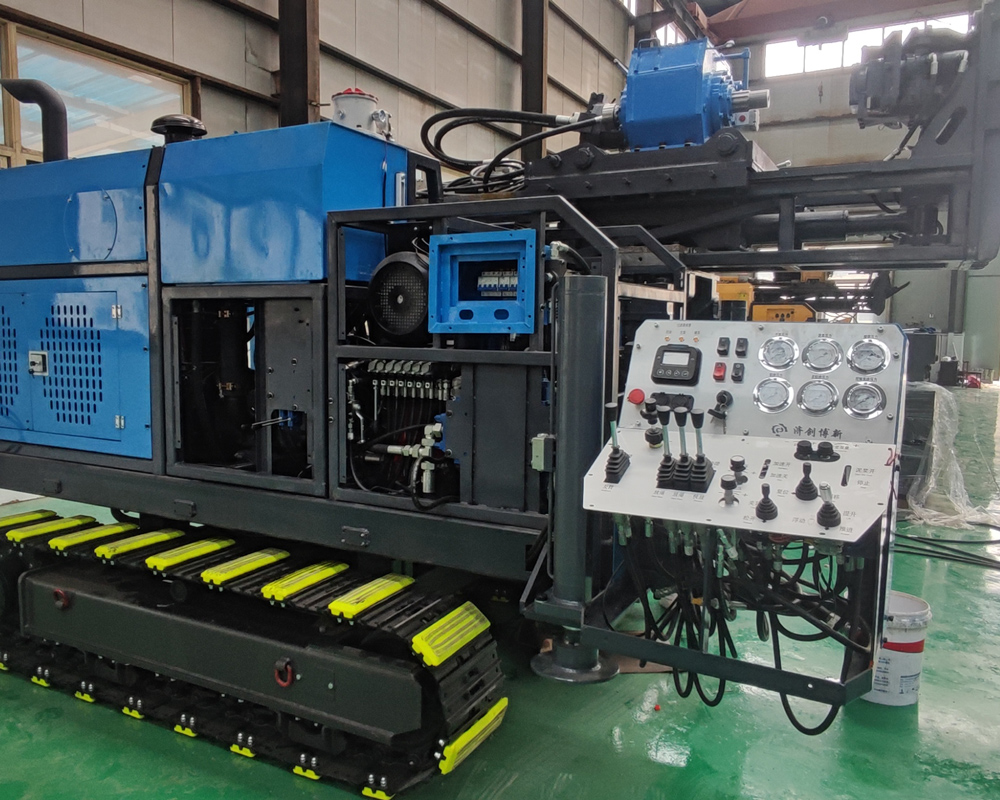

🛢️ Двухнасосная гидравлическая система обеспечивает мощность и координацию движений

Основной насос — аксиально-поршневой регулируемый насос серии A11, максимальное давление 30 МПа; вспомогательный насос — аксиально-поршневой регулируемый насос серии A10, максимальное давление 20 МПа. Главный, вспомогательный и ходовой клапаны используют принцип чувствительности к нагрузке, что позволяет распределять гидравлический поток в зависимости от потребностей исполнительных механизмов. При длительном непрерывном бурении чистота гидравлического масла, состояние фильтров и температура системы напрямую влияют на реакцию оборудования и срок службы компонентов.

❄️ Комбинированное воздушное и водяное охлаждение подходит для длительных непрерывных работ

Оборудование оснащено интегрированным воздушным охлаждением и мощными водяными теплообменниками. В жаркие сезоны, в районах с низкой скоростью ветра или при длительной работе с высокой нагрузкой следует особое внимание уделять температуре гидравлического масла, охлаждающей жидкости двигателя и чистоте радиаторов. Если ребра радиатора забиты пылью, грязью или растительными остатками, температура системы значительно возрастет, что повлияет на эффективность гидравлики и стабильность двигателя.

🧵 Лебедка с канатоемкостью 1000 м подходит для колонкового бурения со съемным керноприемником

Лебедка использует стальной канат диаметром 6 мм, канатоемкость 1000 м, грузоподъемность 13 кН, скорость подъема 120 м/мин. Колонковое бурение со съемным керноприемником позволяет извлекать керн через внутреннюю трубу, сокращая вспомогательное время на многократный подъем и спуск буровой колонны. С увеличением глубины скважины необходимо регулярно проверять износ, сплющивание, обрывы проволок каната и правильность намотки на барабан.

💧 Гидравлический буровой насос для промывки, охлаждения и укрепления стенок скважины

Гидравлический буровой насос имеет справочную производительность 100 л/мин и давление 70 бар, обеспечивая циркуляцию для охлаждения долота, выноса шлама и стабилизации стенок скважины. Параметры бурового раствора в выветрелых, трещиноватых и разрушенных породах не могут полностью копировать режимы для твердых пород; их следует корректировать с учетом объема возвратной промывочной жидкости, концентрации шлама, потерь раствора и устойчивости стенок скважины.

⚙️ Мощность 97 кВт подходит для непрерывного колонкового бурения на средних глубинах

Силовая установка стандартно оснащена двигателем Cummins, также возможна установка отечественного двигателя по выбору конфигурации. Номинальная мощность 132 л.с. (97 кВт), номинальная частота вращения 2200 об/мин, двигатель с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Для высокогорных или жарких районов следует учитывать плотность воздуха, условия охлаждения и поправку мощности двигателя; нельзя оценивать фактическую выходную мощность только по условиям равнины.

🌍 Типичные области применения

CR800I может использоваться для разведки месторождений золота, меди, лития, свинца и цинка, никеля, железа и полиметаллов, а также для региональных геологических исследований, дополнительной разведки на рудниках, проверки границ рудных тел, повышения категории запасов, инженерно-геологического колонкового бурения и изучения глубинных структур. Она больше подходит для проектов, требующих непрерывного керна, а не для обычного бурения с продувкой воздухом, где основная цель — быстрое удаление шлама.

🪨 Особенности работы в полных твердых породах

В таких относительно полных твердых породах, как гранит, базальт, кварцит, следует устанавливать частоту вращения и осевую нагрузку в зависимости от матрицы коронки, абразивности породы и диаметра керна. Чрезмерно высокая осевая нагрузка может привести к аномальному износу коронки, а недостаточная частота вращения — к снижению эффективности резания. Стабильная циркуляция бурового раствора и своевременное удаление шлама также важны для продления срока службы коронки.

🧱 Подход к обработке зон разломов, дробления и сильного выветривания

При встрече с глинкой трения, брекчией, сильно выветрелыми зонами или участками с интенсивной трещиноватостью следует сокращать длину рейса, снижать механическое воздействие и наблюдать за изменениями возвратной промывочной жидкости и целостностью керна. При необходимости следует использовать обсадные трубы, регулировать свойства промывочной жидкости или укреплять стенки скважины по секциям. Цель в таких породах — не просто достижение высокой скорости бурения, а поддержание устойчивости стенок скважины и повышение выхода керна.

💦 Полевая диагностика водоносных горизонтов и зон поглощения

При входе скважины в трещиноватый водоносный горизонт или зону значительного поглощения могут наблюдаться резкие изменения объема возвратной жидкости, колебания давления насоса или увеличение расхода бурового раствора. Персонал должен своевременно фиксировать глубину и геологические изменения, оценивать необходимость корректировки расхода циркуляции, применения тампонажных материалов или изоляции с помощью обсадных труб, чтобы предотвратить расширение зоны поглощения и негативное влияние на дальнейшее бурение.

🛡️ Меры предосторожности при доставке оборудования и ежедневном обслуживании

Перед доставкой оборудования необходимо проверить транспортные пути, размеры площадки, несущую способность грунта и безопасность откосов; перед началом бурения убедиться в соответствии бурового инструмента, угла скважины, состоянии бурового раствора и каната лебедки; в процессе непрерывной работы регулярно проверять гидравлическое масло, фильтры, радиаторы, соединения вращателя, резьбовые соединения буровых штанг и гибкие шланги высокого давления. При обнаружении аномального нагрева, вибрации или утечек следует немедленно остановить оборудование и провести диагностику.

📌 Примечания к параметрам

Параметр «200 л» для основного насоса в исходной таблице не содержит явного указания единицы времени; в данной статье он интерпретирован как 200 л/мин в соответствии с общепринятым инженерным выражением производительности гидравлического насоса, при этом исходное значение параметра сохранено. Окончательная производственная конфигурация должна соответствовать технической документации, подтвержденной для конкретного оборудования.

В связи с различиями в фактических геологических условиях, скважинном инструменте, углах бурения и методах работы, фактическая эффективность бурения, глубина и выход керна должны определяться по результатам полевых работ.

📊 Основные технические параметры
