⛏️ DTH30C Гусеничная гидравлическая буровая установка DTH на 30 метров

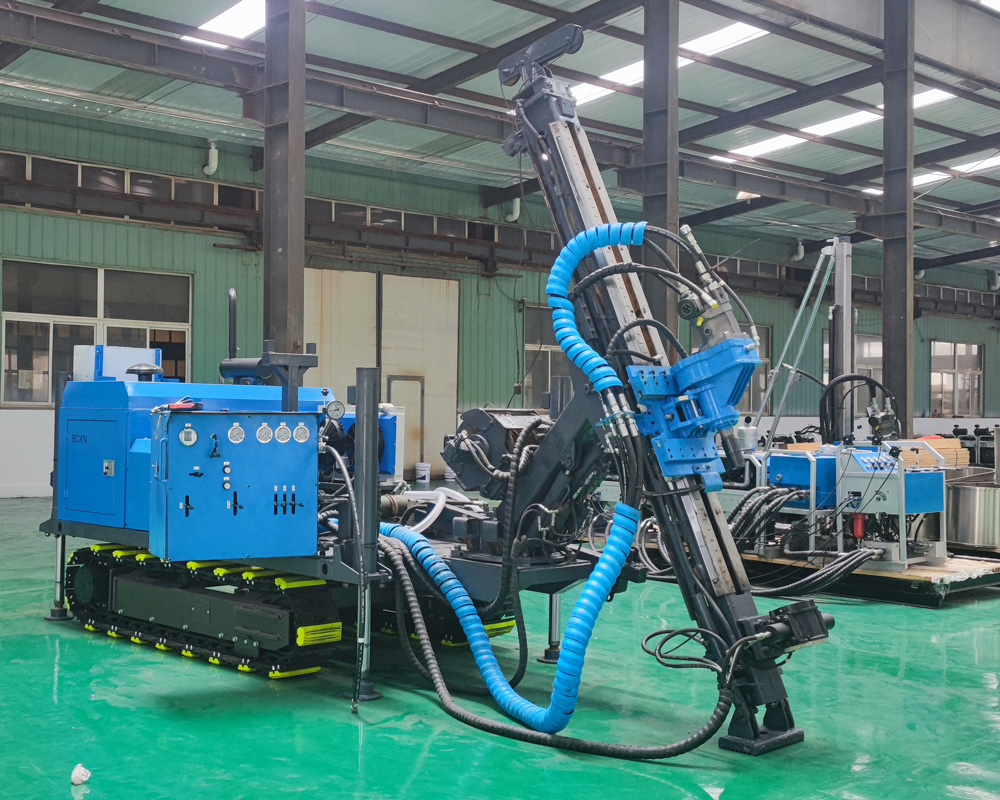

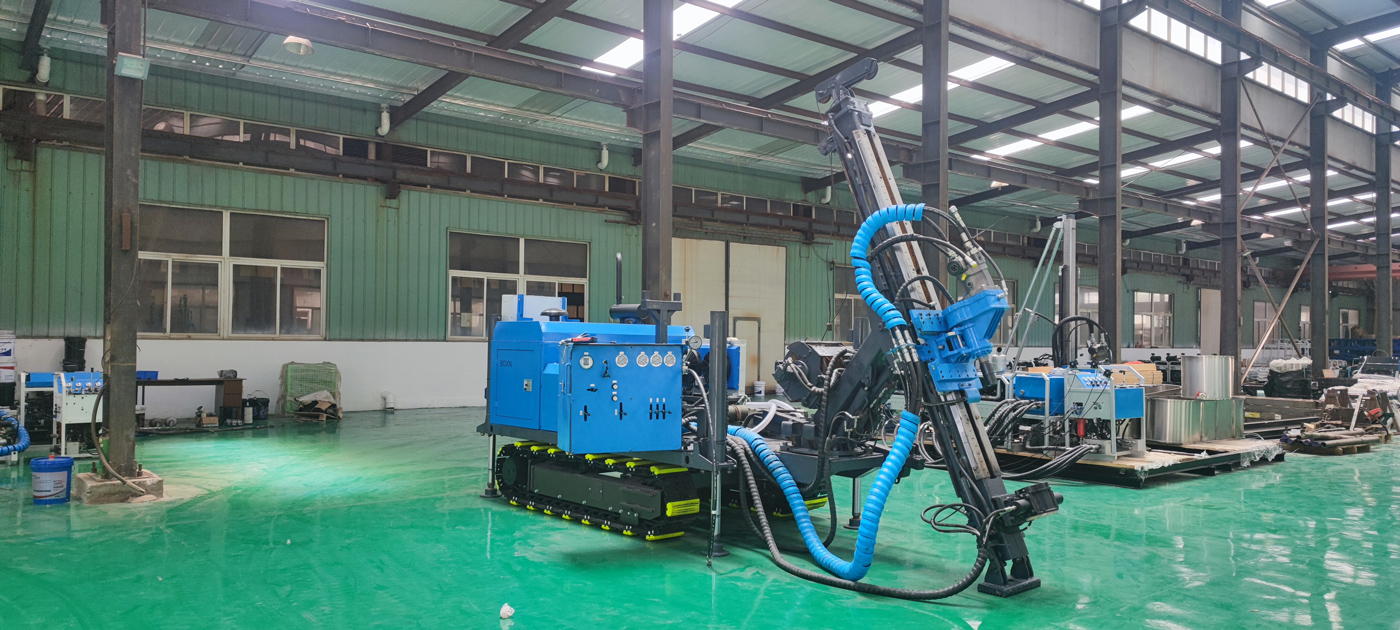

DTH30C — это компактная гусеничная гидравлическая буровая установка DTH, предназначенная для инженерного бурения скальных пород, анкерного крепления откосов, предварительного бурения оснований и карьерных работ. Максимальная глубина бурения составляет 30 м, диаметр бурения — 76–280 мм, максимальный крутящий момент — 3500 Н·м, что подходит для коротких и средних скважин в породах средней и высокой твердости. Ее преимущество заключается не в способности бурить глубокие скважины, а в компактности корпуса, гусеничной мобильности, возможности работы под разными углами и адаптации к сложным скальным условиям на строительных объектах.

🎯 Класс 30 метров больше подходит для инженерных скважин, а не для глубоких водяных скважин

Максимальная глубина бурения DTH30C составляет 30 м, что делает ее более подходящей для анкерных скважин откосов, скважин для анкерных канатов, дренажных скважин, предварительного бурения оснований, коротких карьерных скважин и предварительного бурения коротких свай. Для глубоких водяных скважин глубиной более 200 или 300 м следует использовать специализированные буровые установки для водяных скважин; эту инженерную буровую установку DTH класса 30 метров нельзя применять в качестве оборудования для глубоких водяных скважин.

💎 Основной объект бурения — породы средней и высокой твердости

Согласно данным, подходящая твердость пород составляет примерно f = 8–24, что подходит для известняка, гранита, песчаника, базальта и других пород средней и высокой твердости. В реальных условиях следует выбирать пневмоударник и буровую коронку в зависимости от степени трещиноватости породы, абразивности и диаметра бурения; в твердых породах особенно важно обеспечивать подачу сжатого воздуха и смазку пневмоударника.

🧱 Анкерное крепление и поддержка откосов

DTH30C может использоваться для бурения анкерных скважин, скважин для анкерных канатов и дренажных скважин на автомобильных и железнодорожных откосах, откосах котлованов и в подпорных конструкциях. Оборудование имеет угол поворота 18–180°, что позволяет регулировать положение бурения в соответствии с проектным направлением скважины. Перед работами на откосе следует проверить устойчивость площадки, риск камнепада и условия крепления, чтобы избежать работы оборудования непосредственно на неустойчивой поверхности откоса.

🏗️ Предварительное бурение оснований и работы в твердых скальных грунтах

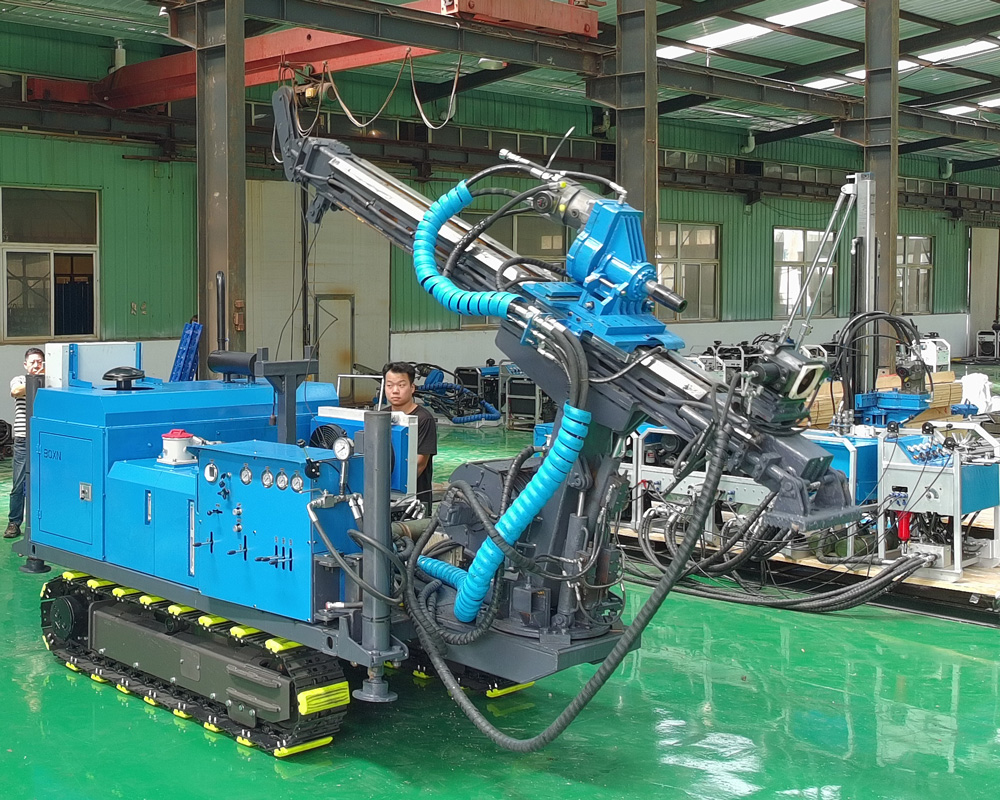

При устройстве оснований оборудования, стоек ограждений, коротких свай и в твердых скальных грунтах при встрече с монолитной породой можно сначала выполнить предварительное бурение методом DTH, чтобы снизить сопротивление при последующем забивании свай или монтаже. Ход каретки 3,2 м и эффективный ход 2,2 м подходят для работ со штангами средней и короткой длины и короткими сваями, обеспечивая компактность корпуса и соответствие обычному темпу строительства.

⛰️ Карьеры и открытые скальные работы

В карьерах, каменных промыслах и на открытых работах DTH30C может использоваться для уступных скважин, вспомогательных скважин для разрушения породы и локальных инженерных скважин. По сравнению с крупными буровыми установками для взрывных скважин она лучше подходит для стесненных площадок, небольшой глубины скважин и условий, требующих частого изменения положения скважин, особенно для малых и средних строительных бригад.

🛣️ Дорожное и железнодорожное строительство

В дорожных работах для укрепления откосов, дренажа, подготовки к разработке скальных пород и устройства оснований ограждений может потребоваться бурение скважин малой и средней глубины. Гусеничное шасси облегчает перемещение оборудования на короткие расстояния по строительным подъездным путям; на щебне, уплотненном грунте и слегка неровных площадках оно имеет преимущество в сцеплении по сравнению с обычным колесным оборудованием.

🚜 Резиновые гусеницы снижают повреждение уже подготовленных поверхностей

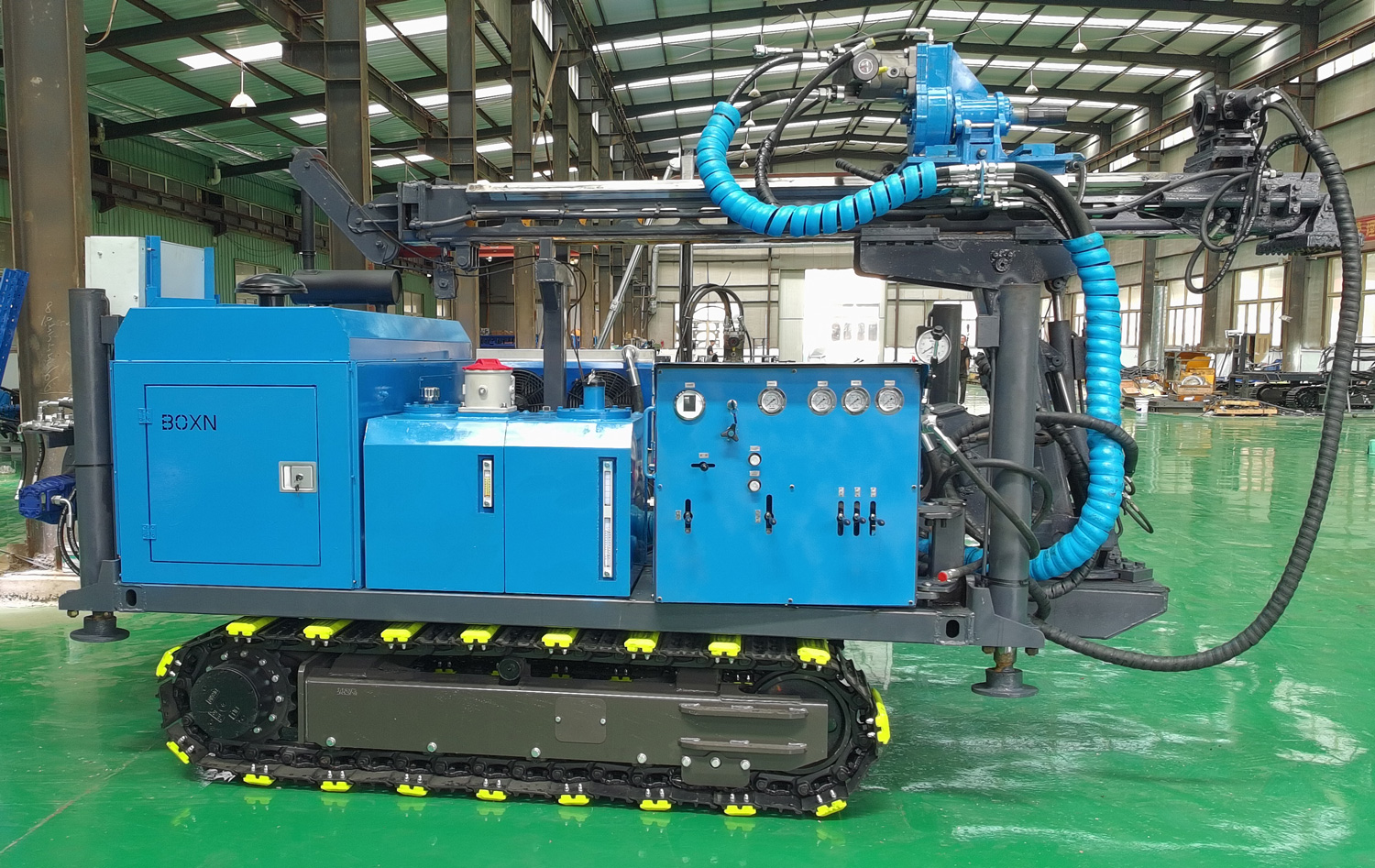

Оборудование оснащено гусеничным шасси с резиновыми гусеницами строительного класса. По сравнению с обычным колесным транспортом оно обладает лучшим сцеплением на щебне, уплотненном грунте, не полностью отвердевших дорогах и умеренно неровной местности. Кроме того, резиновые гусеницы более щадяще воздействуют на уже выполненные покрытия и бетонные поверхности, что подходит для городского строительства и промышленных площадок.

🔄 Крутящий момент 3500 Н·м обеспечивает бурение скальных пород малой и средней глубины

Максимальный крутящий момент 3500 Н·м удовлетворяет потребности большинства инженерных скважин диаметром 76–280 мм при бурении методом DTH. В реальных условиях вращение, подача и удар должны быть согласованы; если сопротивление вращению постоянно растет, выход шлама снижается или наблюдается заметное биение коронки, следует своевременно скорректировать параметры и очистить скважину.

🚀 Скорость подачи 53 м/мин предназначена в основном для быстрых перемещений

Указанная в данных скорость подачи 53 м/мин — это скорость быстрого перемещения механизма подачи, используемая главным образом для возврата силовой головки, работы со штангами и вспомогательных перемещений, и ее нельзя напрямую понимать как фактическую скорость проходки в породе. Реальная эффективность бурения зависит от твердости породы, диаметра скважины, характеристик пневмоударника, мощности компрессора и износа коронки.

📐 Работа под разными углами повышает адаптивность при бурении откосов и боковых скважин

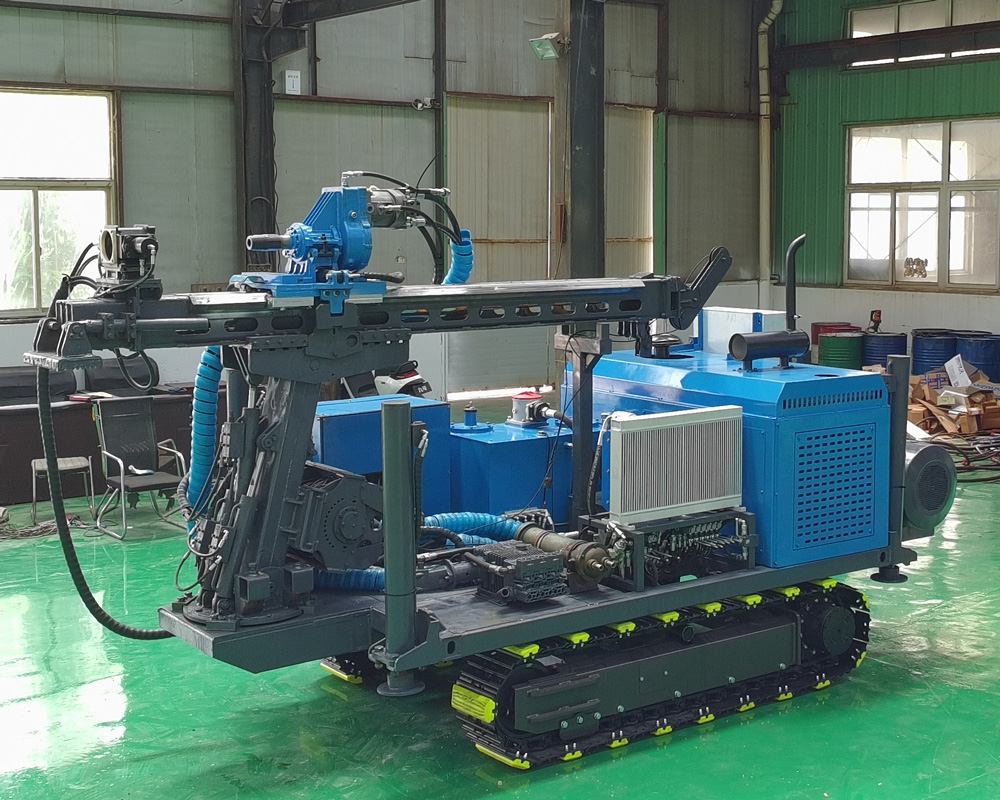

Диапазон угла поворота оборудования составляет 18–180°, также имеется функция регулировки угла наклона, что позволяет бурить вертикальные, наклонные и некоторые боковые скважины. В исходных данных не указан точный диапазон углов наклона, поэтому при проектировании реальных объектов следует руководствоваться окончательной производственной конфигурацией и документацией по техническому подтверждению оборудования.

💨 Соответствие компрессора определяет эффективность пневмоударника

Бурение DTH relies on compressed air to drive the down-the-hole hammer and remove cuttings. Указанный в данных ориентировочный расход воздуха составляет около 8 м³/мин, однако в исходной таблице фактически указано 8 м²/мин. В данной статье это интерпретируется как м³/мин в соответствии с обычной единицей измерения расхода сжатого воздуха, а в таблице параметров сохранено пояснение; окончательно следует руководствоваться официальной технической документацией.

🌬️ Пылеудаление и водяное орошение для подавления пыли улучшают условия работы

Бурение DTH создает высокоскоростной выхлоп и большое количество каменной пыли, особенно заметное в сухих твердых породах. В зависимости от проекта можно установить пылеуловитель или систему водяного орошения для подавления пыли, чтобы уменьшить распространение пыли, а также применять защитные очки, респираторы и средства защиты слуха в соответствии с местными строительными нормами.

🌦️ Работы в выветрелых породах и смешанных грунтах

В выветрелых породах, смешанных грунтово-скальных слоях и верхних рыхлых покровных отложениях часто возникает нестабильность стенок скважины. В таких грунтах следует снижать скорость подачи и при необходимости использовать обсадные трубы, стартовый буровой инструмент или другие способы стабилизации верхней части скважины. После входа в монолитную породу параметры пневмоударника и коронки регулируются в зависимости от твердости.

🧩 В трещиноватых породах особое внимание следует уделять предотвращению заклинивания и обрушения скважины

В трещинах и зонах дробления часто происходят вывалы, утечки воздуха и заклинивание бурового инструмента. При работе следует избегать слишком быстрой подачи, поддерживать непрерывную очистку скважины и использовать обсадные трубы в зависимости от состояния стенок. Если давление в линии высокого давления воздуха аномально или выход шлама внезапно прекращается, следует сначала остановить бурение и проверить оборудование, а не продолжать подачу с усилием.

🏭 Промышленные площадки и стесненные строительные точки

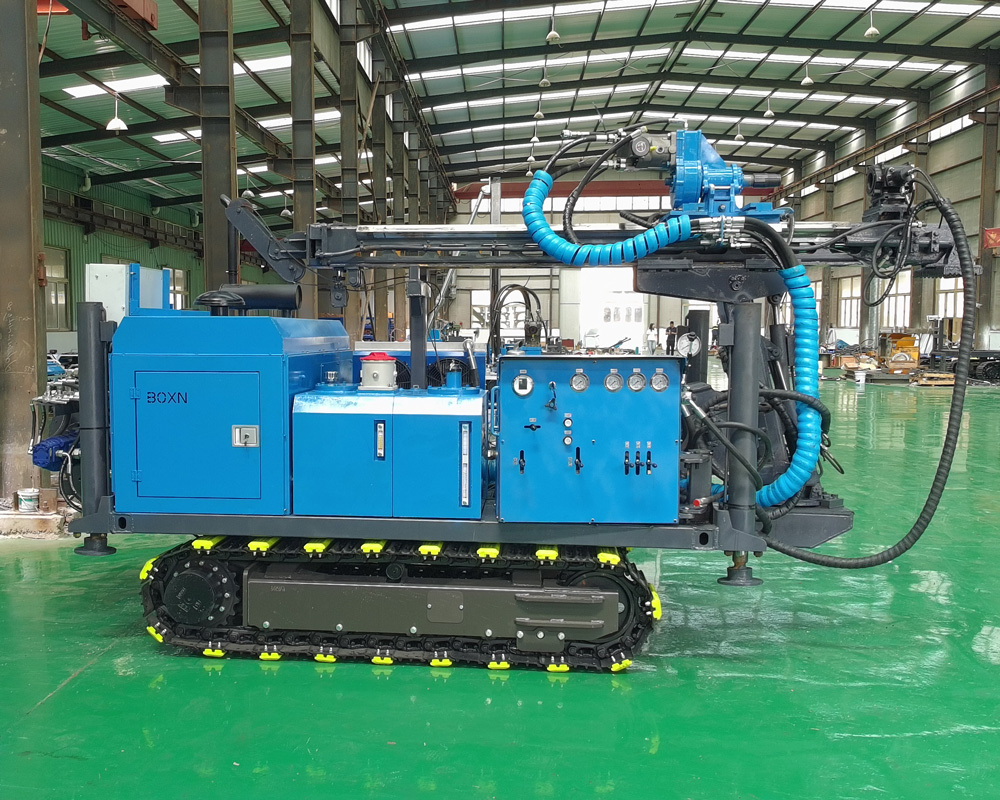

Габаритные размеры машины составляют примерно 3200 × 1200 × 1850 мм, ширина — около 1,2 м, что подходит для некоторых промышленных площадок, строительных объектов внутри ограждений и узких строительных проходов. Перед входом на строительную точку следует проверить пространство для поворота, несущую способность грунта, наличие подземных коммуникаций и близлежащих зданий, чтобы избежать помех при работе.

⚖️ Масса 2500 кг обеспечивает баланс между мобильностью и устойчивостью

Общая масса машины составляет около 2500 кг, что делает ее более удобной для транспортировки и погрузки-разгрузки по сравнению с крупным оборудованием DTH, а также подходящей для частых перемещений по строительной площадке. При транспортировке следует выбирать транспортное средство с соответствующей грузоподъемностью и точками крепления; погрузочные пандусы должны иметь достаточную несущую способность, а также необходимо предотвращать боковое скольжение гусениц при въезде и съезде.

🧰 Стандартные вспомогательные системы

Полная комплектация для работ может включать пневмоударник, буровую коронку, буровые штанги, обсадной инструмент, компрессор, рукава высокого давления, маслораспылитель, пылеуловитель или устройство водяного подавления пыли. При использовании для коротких свай или специального предварительного бурения оснований можно также выбрать соответствующие навесные приспособления для забивания свай или предварительного бурения в зависимости от проекта.

⚠️ Меры безопасности при работе и обслуживании

Перед началом работ следует проверить гусеницы, мачту, гидравлические трубопроводы, соединения буровых штанг и рукава высокого давления; убедиться в безопасности подземных коммуникаций, окружающих сооружений и рабочей площадки; во время бурения персонал не должен находиться в зоне вращающихся штанг, выхлопа высокого давления и движения мачты; по окончании ежедневной работы следует очистить каретку и проверить утечки гидравлической жидкости, износ коронки и смазку пневмоударника.

📌 Пояснение к техническим данным

В исходных данных «расход воздуха» указан как 8 м²/мин, что в соответствии с общепринятым инженерным выражением, скорее всего, означает 8 м³/мин; кроме того, для «угла наклона» указано только наличие функции регулировки угла наклона без конкретного диапазона значений. В данной статье отсутствующие данные не дополняются; окончательно следует руководствоваться официальной производственной конфигурацией и документацией по техническому подтверждению.

Поскольку фактическая твердость породы, диаметр бурения, характеристики пневмоударника, мощность компрессора и методы работы могут различаться, окончательная эффективность бурения и результаты работ должны определяться фактическими условиями на объекте.
