PV390

☀️ PV390 Четырёхцилиндровая гидравлическая сваебойная машина для фотоэлектрических свай

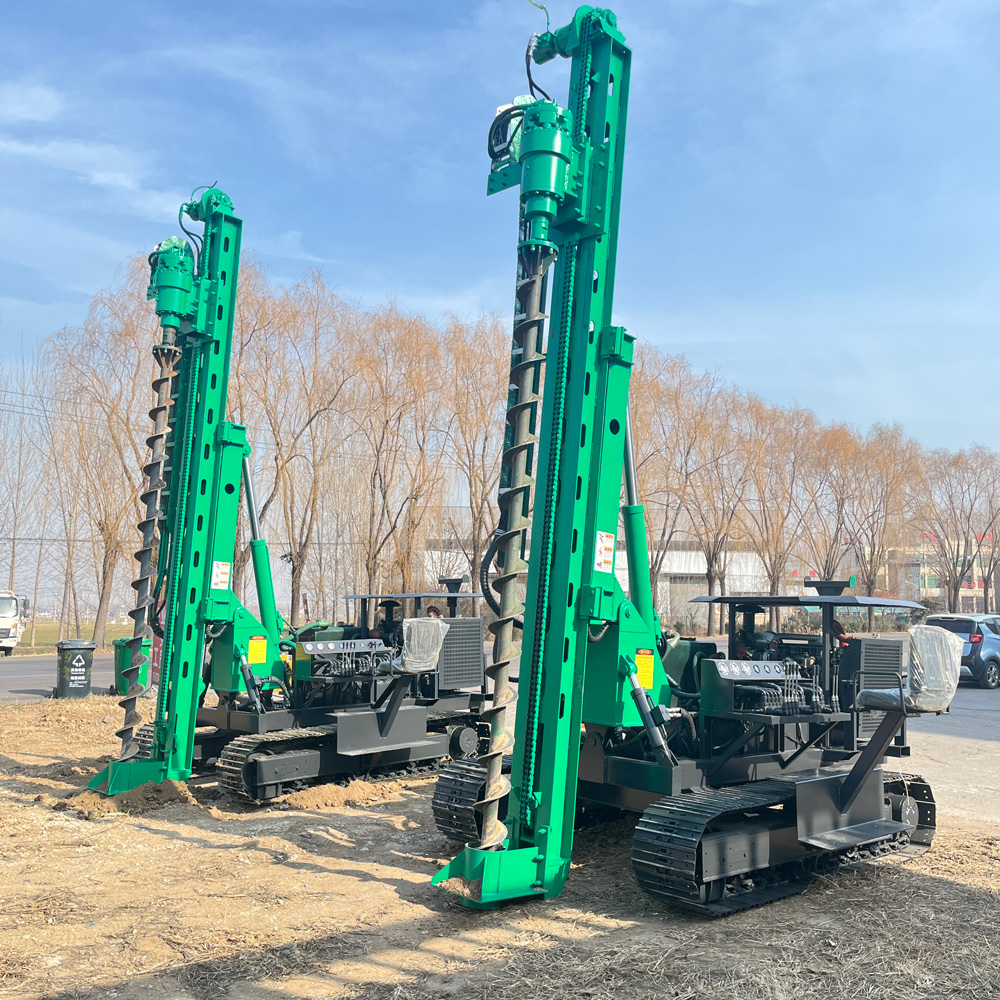

PV390 — это гусеничная гидравлическая сваебойная машина для фотоэлектрических свай, предназначенная для наземных фотоэлектрических электростанций, горных фотоэлектрических площадок и предварительного бурения инженерных фундаментов. Оборудование оснащено четырёхцилиндровым двигателем Yuchai мощностью 85 кВт, крутящим моментом редуктора 13000 Н·м, диаметром бурения 80–600 мм, глубиной бурения 0–6 м, а также наклоном мачты 120°, двуцилиндровыми поворотными рычагами влево-вправо и компенсацией продольного выдвижения 50 см, что подходит для множества свайных позиций, склонов и сложных рабочих положений.

🎯 Для предварительного бурения фотоэлектрических фундаментов и свайных работ

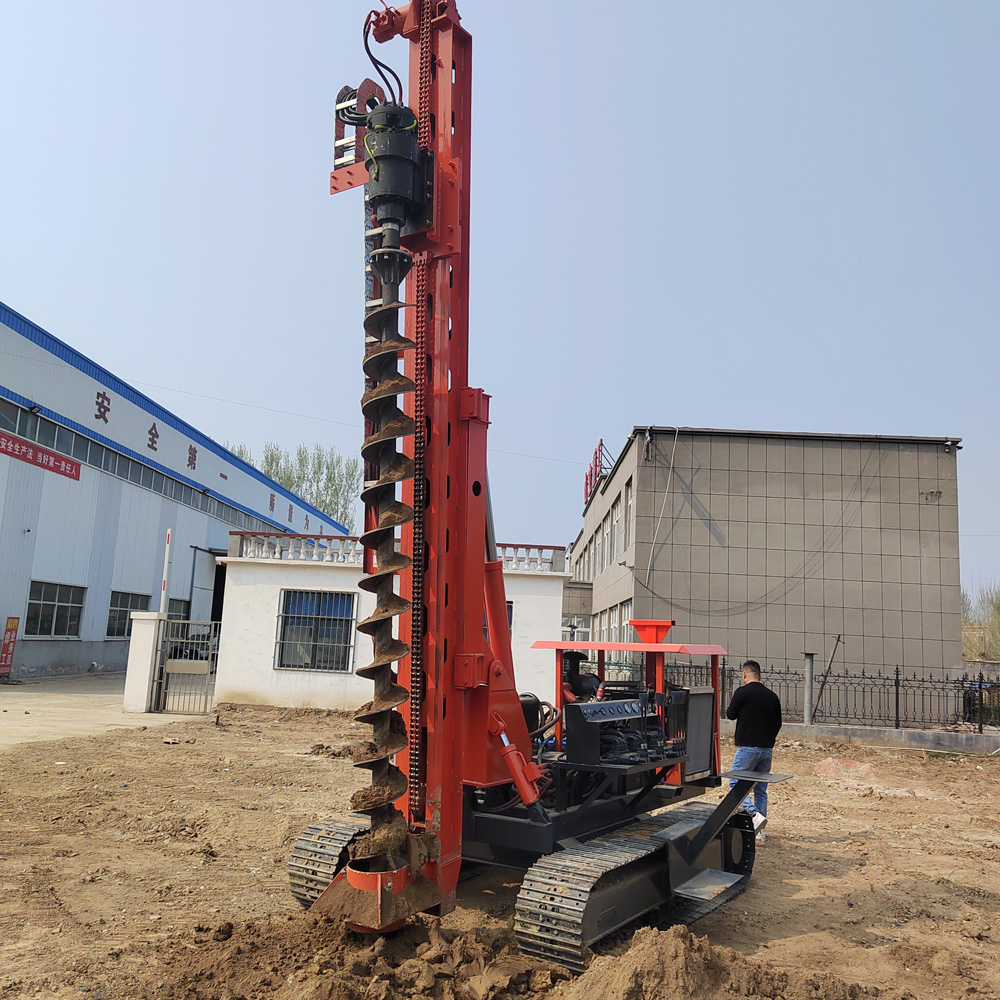

PV390 в основном используется для предварительного бурения фундаментов фотоэлектрических опор, формирования отверстий и выполнения свайных работ с соответствующими навесными приспособлениями. Фотоэлектрические площадки имеют большое количество свайных позиций, регулярные расстояния и высокие требования к непрерывной работе, поэтому гусеничная манёвренность, регулировка положения и способность быстрого наведения на отверстие оказывают большое влияние на фактическую эффективность строительства.

⚙️ Четырёхцилиндровый двигатель Yuchai мощностью 85 кВт обеспечивает гидравлическую мощность

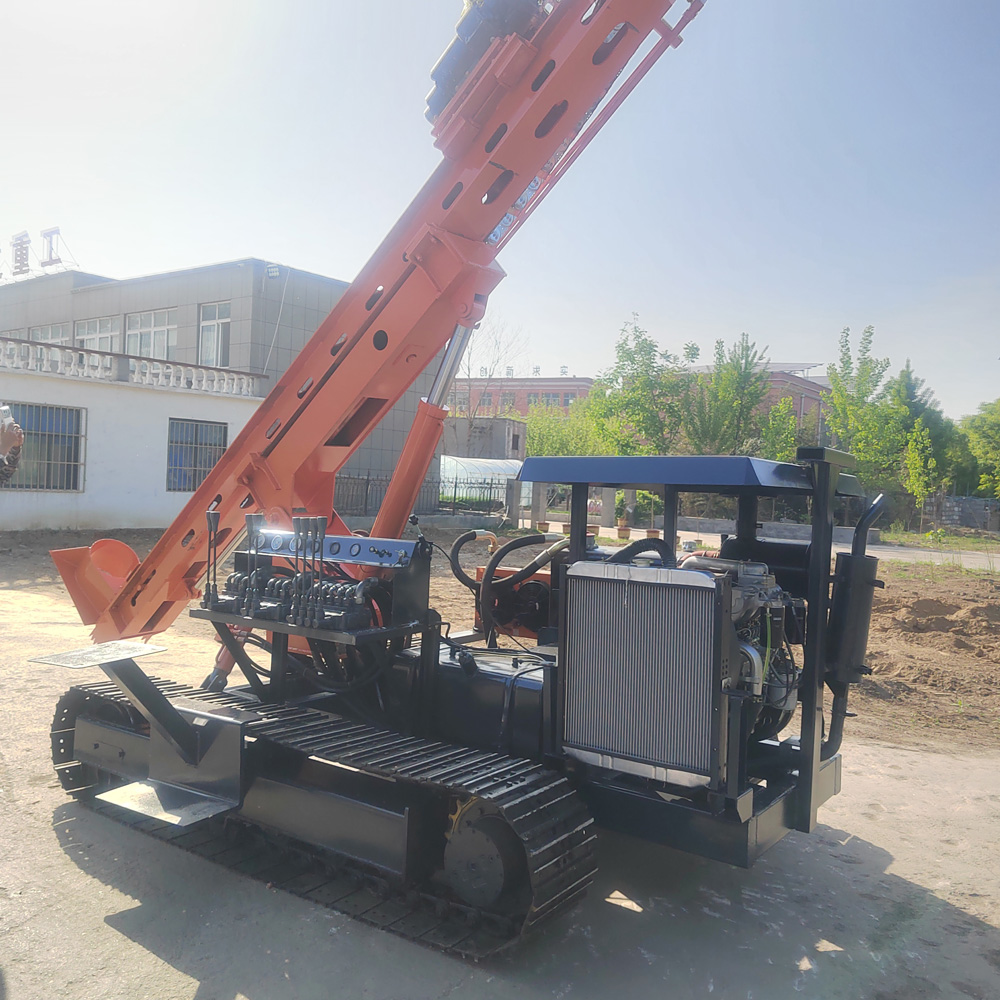

Четырёхцилиндровый двигатель Yuchai мощностью 85 кВт обеспечивает питание для хода, вращения, цепного давления и регулировки мачты. Фотоэлектрические площадки обычно удалены от стационарных источников питания, поэтому дизельный привод больше подходит для автономных полевых работ. При непрерывной работе с высокой нагрузкой следует уделять особое внимание проверке охлаждения, воздушного фильтра и топливной системы.

🔄 Крутящий момент 13000 Н·м подходит для предварительного бурения больших отверстий на малой глубине

Крутящий момент редуктора составляет 13000 Н·м, скорость вращения буровой штанги — 90 об/мин, что охватывает диапазон бурения 80–600 мм. Для больших диаметров, плотных грунтов и грунтов с включением щебня более высокий крутящий момент помогает поддерживать вращение, но фактическая скорость проходки всё ещё зависит от типа бура, структуры грунта и контроля подачи.

🕳️ Глубина бурения 0–6 м охватывает распространённые фотоэлектрические фундаментные работы

Максимальная глубина бурения 6 м ориентирована на фотоэлектрические свайные фундаменты и мелкозаглублённые фундаментные работы, а не на строительство глубоких водяных скважин. Для обычных фотоэлектрических опор, столбов ограждений и других мелкозаглублённых фундаментных проектов можно выбирать буровой инструмент и метод строительства в соответствии с проектной глубиной.

📐 Диаметр бурения 80–600 мм подходит для различных типов фундаментов

Диапазон бурения 80–600 мм может адаптироваться к различным типам свай, направляющим отверстиям и требованиям к фундаментным отверстиям. Меньший диаметр подходит для предварительного бурения обычных свайных позиций, больший диаметр — для работ, требующих более крупных фундаментных отверстий. Окончательный диаметр должен определяться проектными чертежами и типом фундамента.

⛓️ Цепное давление подходит для непрерывной подачи

Оборудование использует цепной способ подачи, обеспечивая непрерывное усилие подачи на буровой инструмент. При встрече с галькой, насыпным слоем или сильно выветрелой породой следует контролировать подачу в зависимости от нагрузки вращения и состояния бурового инструмента, чтобы избежать слишком быстрого опускания, приводящего к отклонению отверстия, заклиниванию бура или чрезмерным ударным нагрузкам на инструмент.

↕️ Наклон мачты 120° подходит для склонов и различных углов свайных позиций

Диапазон наклона мачты 120° помогает горным фотоэлектрическим проектам регулировать положение бурения в соответствии с уклоном и требованиями к свайным позициям. Многоугловая регулировка позволяет уменьшить повторные перемещения всей машины, что более практично для фотоэлектрических площадок с выраженным рельефом.

↔️ Двуцилиндровые поворотные рычаги влево-вправо повышают эффективность наведения на отверстие

Мачта использует двуцилиндровые поворотные рычаги влево-вправо, что позволяет выполнять поперечную регулировку положения бурения после остановки оборудования. Для крупных массивных фотоэлектрических площадок такая конструкция помогает уменьшить微 регулировку всей машины на каждой свайной позиции и повысить темп непрерывного строительства.

📏 Компенсация продольного выдвижения 50 см облегчает точное позиционирование

Компенсация продольного выдвижения 50 см может использоваться для продольной微 регулировки свайной позиции; в сочетании с наклоном мачты и поворотом влево-вправо она обеспечивает более гибкое многонаправленное позиционирование, подходящее для условий строительства с неровной поверхностью или плотным расположением свайных позиций.

🚜 Гусеничные плиты 400 мм подходят для неасфальтированных площадок

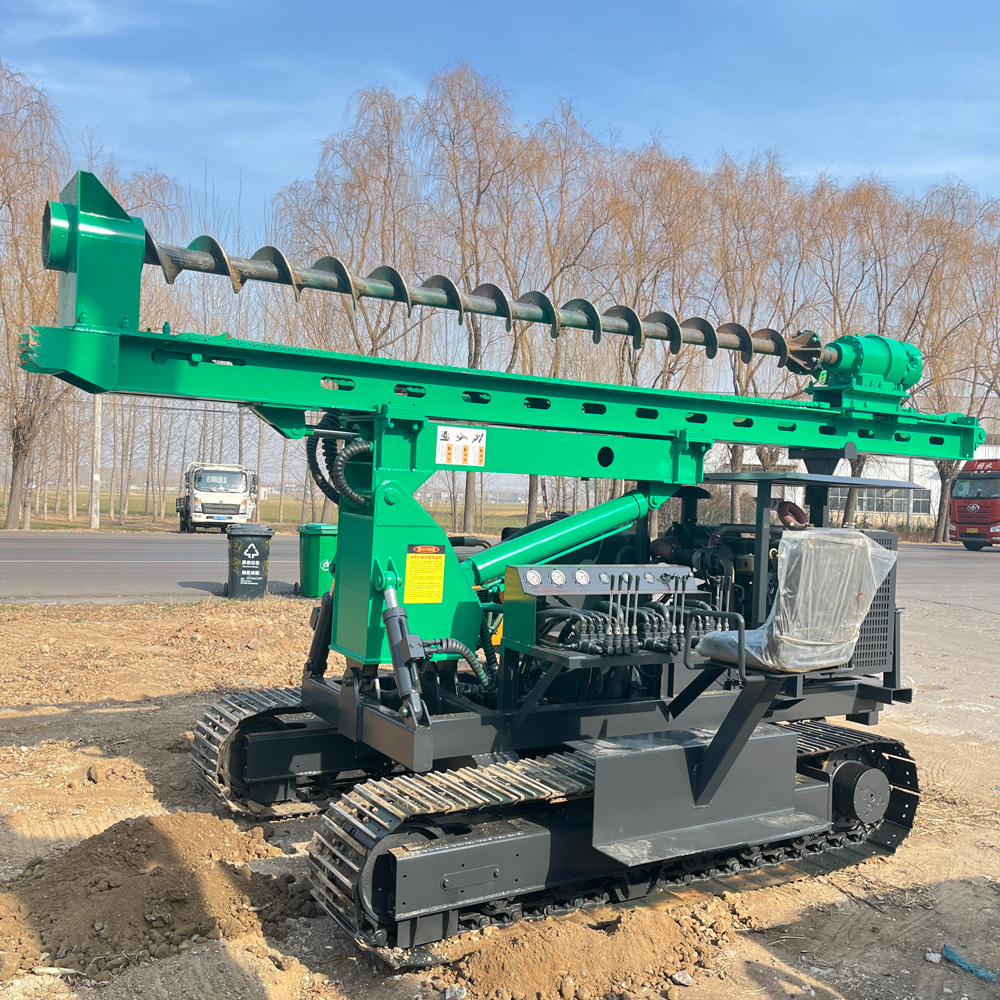

Гусеничные плиты 400 мм помогают распределять давление на грунт и повышают сцепление на грунтовых дорогах, траве, щебне и склонах. По сравнению с колёсным шасси гусеничная конструкция лучше подходит для частых коротких перемещений внутри фотоэлектрической строительной площадки.

⛰️ Способность преодолевать подъём 35° подходит для некоторых горных фотоэлектрических сценариев

В материалах указан угол преодолеваемого подъёма 35°. При фактической работе на склонах всё равно следует комплексно учитывать поперечный уклон, степень влажности поверхности, тип грунта и центр тяжести машины; не следует использовать максимальный угол подъёма в качестве единственного основания для безопасного передвижения.

🌱 Грунтовые, лёссовые и глинистые слои

Грунт и лёсс обычно оказывают меньшее сопротивление бурению, но устойчивость стенок отверстия зависит от влажности и плотности. Глина склонна к замазыванию бура и затруднённому удалению шлама. В процессе строительства следует своевременно регулировать подачу и скорость вращения в зависимости от состояния стенок отверстия и нагрузки на бур.

🪨 Галечно-песчаные и насыпные слои

Галечно-песчаные и насыпные мусорные слои имеют сложный гранулометрический состав, что может вызывать подпрыгивание бура, отклонение отверстия, заклинивание и локальные пустоты. При аномальных ударах или резком возрастании нагрузки вращения следует своевременно поднять бур для проверки, чтобы избежать принудительной подачи и повреждения бурового инструмента.

💥 После замены ударного бурового инструмента можно использовать для сильно выветрелых пород

В исходных материалах чётко указано, что после замены ударного бурового инструмента оборудование можно использовать для строительства в сильно выветрелых породах и скальных слоях. Для скальных проектов следует выбирать подходящий буровой инструмент в зависимости от твёрдости породы, степени её целостности и целевого диаметра отверстия. В исходных материалах не указаны модель ударного молота или энергия удара, поэтому дополнительные обещания по конкретной эффективности в твёрдых породах не даются.

☀️ Применение на наземных и горных фотоэлектрических объектах

Крупные наземные фотоэлектрические проекты имеют большое количество свайных позиций и быстрый темп строительства; PV390 может выполнять непрерывное предварительное бурение благодаря гусеничному шасси и многонаправленной регулировке мачты. В горных фотоэлектрических проектах больше внимания уделяется проходимости на склонах, устойчивости оборудования и способности работать под разными углами.

⚠️ Меры предосторожности при строительстве фотоэлектрических свайных фундаментов

Перед строительством следует убедиться в отсутствии подземных кабелей, трубопроводов и препятствий; при работе на склонах следует проверять сцепление гусениц и устойчивость машины; во время бурения персонал не должен приближаться к вращающейся буровой штанге, цепному механизму подачи и зоне поворота мачты; при замене ударного бурового инструмента следует остановить машину и сбросить гидравлическое давление.

📌 Пояснение по модели и параметрам

В исходных материалах модель продукта указана как SL390, пользователь окончательно подтвердил модель PV390, поэтому в данном тексте единообразно используется PV390. Остальные технические параметры приведены в соответствии с предоставленными материалами без дополнительных изменений.

Поскольку фактические геологические условия, тип бурового инструмента, тип сваи, диаметр отверстия, угол строительства и способ эксплуатации различаются, окончательная эффективность бурения, качество формирования отверстия и результат забивки свай должны определяться фактическими условиями на площадке и проектом фундамента.
