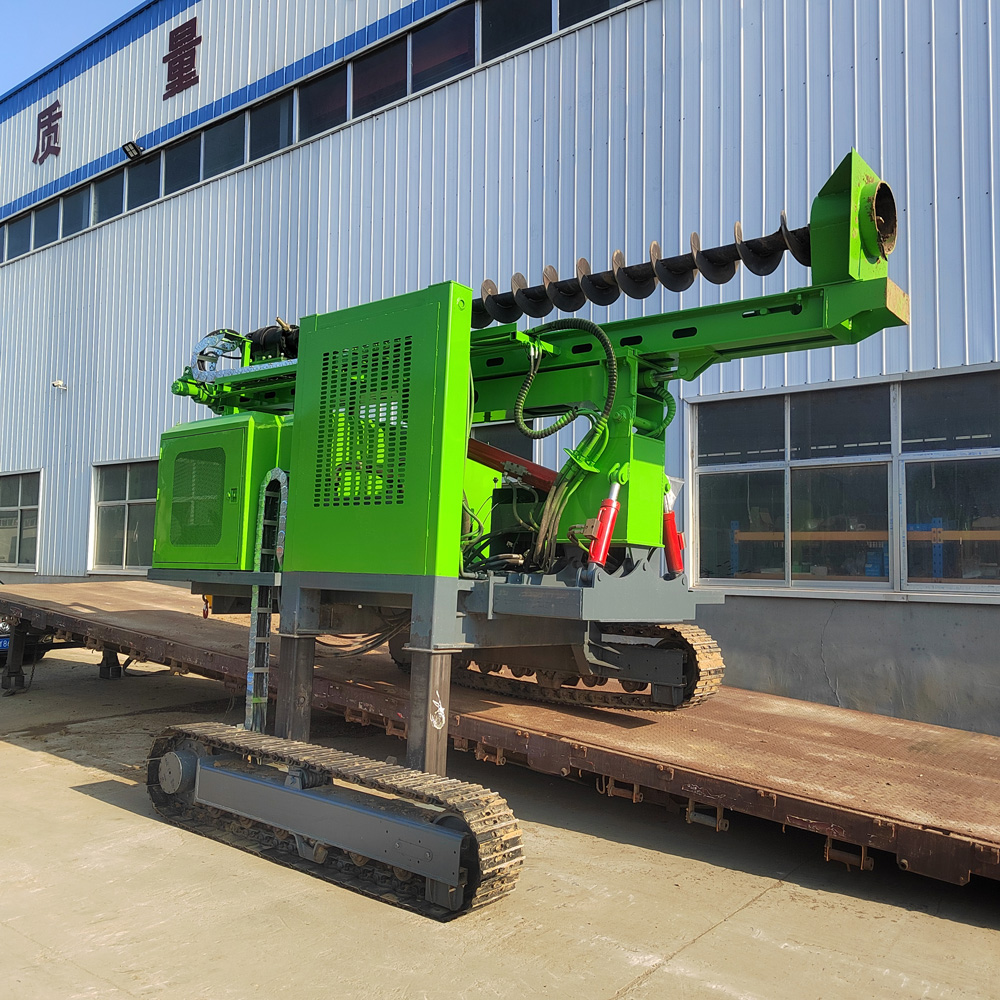

☀️ PV390H Гидравлическая сваебойная установка для фотоэлектрических свай с разновысотными гусеницами

PV390H — это гусеничная гидравлическая сваебойная установка для фотоэлектрических свай, разработанная для устройства фундаментов на горных фотоэлектрических площадках, в холмистой местности и на неровных склонах. Оборудование оснащено 130-киловаттным шестицилиндровым турбированным двигателем Yuchai, крутящим моментом редуктора 13000 Н·м, диаметром бурения 80–600 мм, глубиной бурения 0–6 м, а также телескопической регулировкой высоты гусениц 1200 мм, наклоном мачты 120°, двуцилиндровыми боковыми рычагами и телескопической компенсацией 450 мм. По сравнению с обычными равнинными моделями сваебойных установок для фотоэлектрических свай она делает акцент на регулировке положения на склонах, проходимости сложного рельефа и быстром наведении на свайную точку.

⛰️ Разновысотная гусеничная конструкция — главная особенность PV390H

На горных фотоэлектрических площадках часто встречаются перепады высот слева и справа, неровности склонов и непрерывные подъёмы и спуски. Обычное гусеничное оборудование с фиксированной высотой часто требует многократного выравнивания грунта. Высота гусениц PV390H регулируется в зависимости от уклона, что позволяет оборудованию занимать более устойчивое рабочее положение на неровной площадке и лучше подходит для фотоэлектрических проектов на склонах, в холмистой местности и на участках с выраженными перепадами высот.

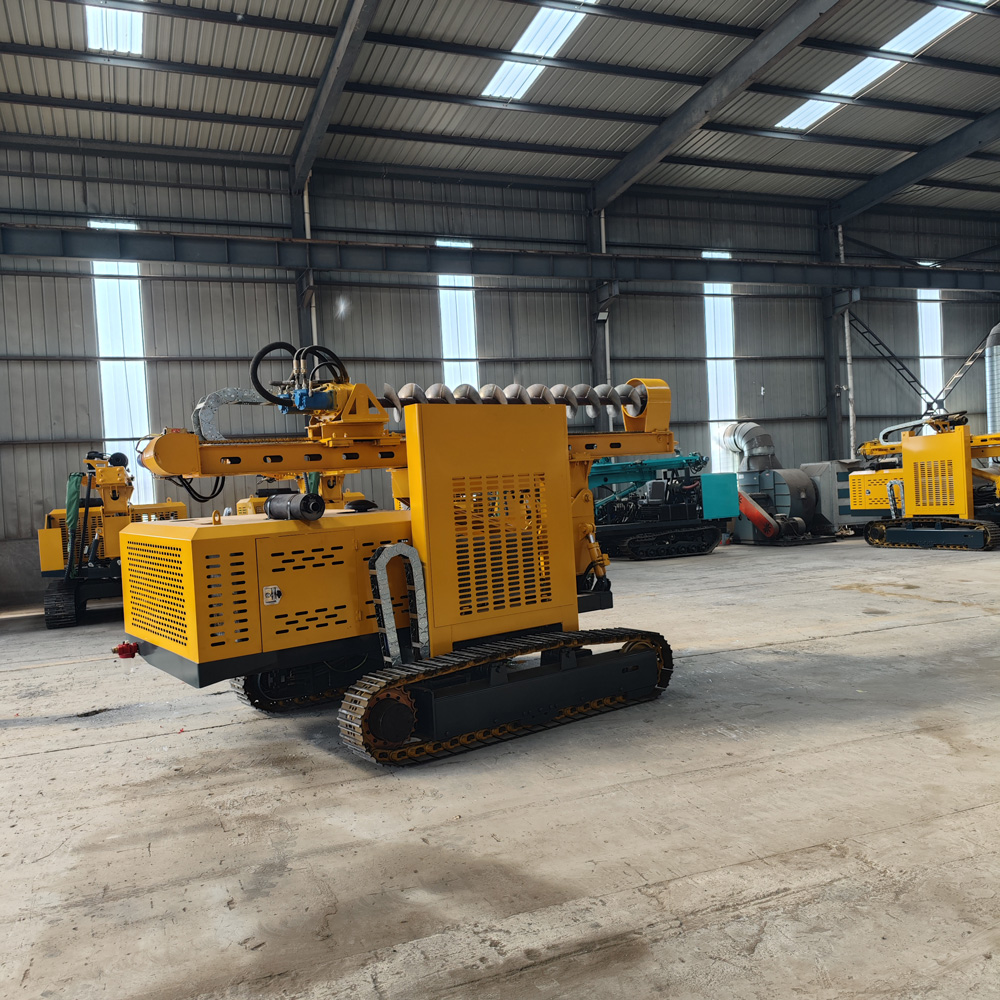

📏 Регулировка высоты гусениц 1200 мм повышает приспособляемость к склонам

Телескопическая регулировка высоты гусениц составляет 1200 мм и может использоваться для компенсации заметных перепадов высот слева и справа. При выполнении работ следует постепенно регулировать обе гусеницы в соответствии с состоянием склона, чтобы оборудование сохраняло устойчивое распределение нагрузки. Функция разновысотных гусениц повышает приспособляемость к склонам, но не заменяет безопасную рабочую площадку и оценку несущей способности основания.

⚙️ 130-киловаттный шестицилиндровый турбированный двигатель Yuchai подходит для продолжительных работ с высокой нагрузкой

Оборудование использует 130-киловаттный шестицилиндровый турбированный двигатель Yuchai, который обеспечивает питание для движения гусениц, вращения буровой штанги, цепного давления, качания мачты и регулировки разновысотных гусениц. Для горных проектов, большего диаметра бурения и сложных грунтов более высокий запас мощности способствует поддержанию непрерывной производительности.

🔄 Крутящий момент 13000 Н·м подходит для предварительного бурения неглубоких фундаментов большого диаметра

Крутящий момент редуктора составляет 13000 Н·м, частота вращения буровой штанги — 100 об/мин, что охватывает диапазон бурения 80–600 мм. Больший диаметр, плотные грунты и включения щебня требуют более высокого крутящего момента, однако в процессе работ следует регулировать подачу в зависимости от нагрузки на буровой инструмент и состояния удаления шлама, чтобы избежать отклонения скважины, заклинивания или ударных нагрузок на инструмент из-за слишком быстрого нагнетания.

🕳️ Глубина бурения 0–6 метров соответствует задачам устройства фотоэлектрических свайных фундаментов

Максимальная глубина бурения составляет 6 м и подходит для предварительного бурения под опоры фотоэлектрических модулей, лидирующих скважин под сваи и других неглубоких фундаментных работ. Основная ценность PV390H заключается не в способности бурить глубокие скважины, а в высокочастотном выполнении свайных точек, приспособляемости к сложным склонам и быстром наведении на скважину, поэтому она больше подходит для фотоэлектрических фундаментов, чем для бурения водяных скважин.

📐 Диаметр бурения 80–600 мм подходит для различных типов фундаментов

Диаметр бурения составляет 80–600 мм, что позволяет выбирать различные буровые инструменты в зависимости от проекта фундамента под фотоэлектрические опоры, типа сваи и грунтовых условий. Меньший диаметр подходит для обычных лидирующих скважин, больший — для специальных фундаментных отверстий. Окончательный диаметр должен определяться проектной документацией и технологией строительства.

⛓️ Цепное давление подходит для непрерывной подачи

Оборудование использует цепной способ подачи давления, который обеспечивает постоянное усилие подачи на буровой инструмент. При встрече с галькой, насыпными слоями и сильно выветрелой породой следует контролировать скорость подачи в зависимости от нагрузки вращения, чтобы избежать биения бура, отклонения скважины или заклинивания из-за слишком быстрого опускания.

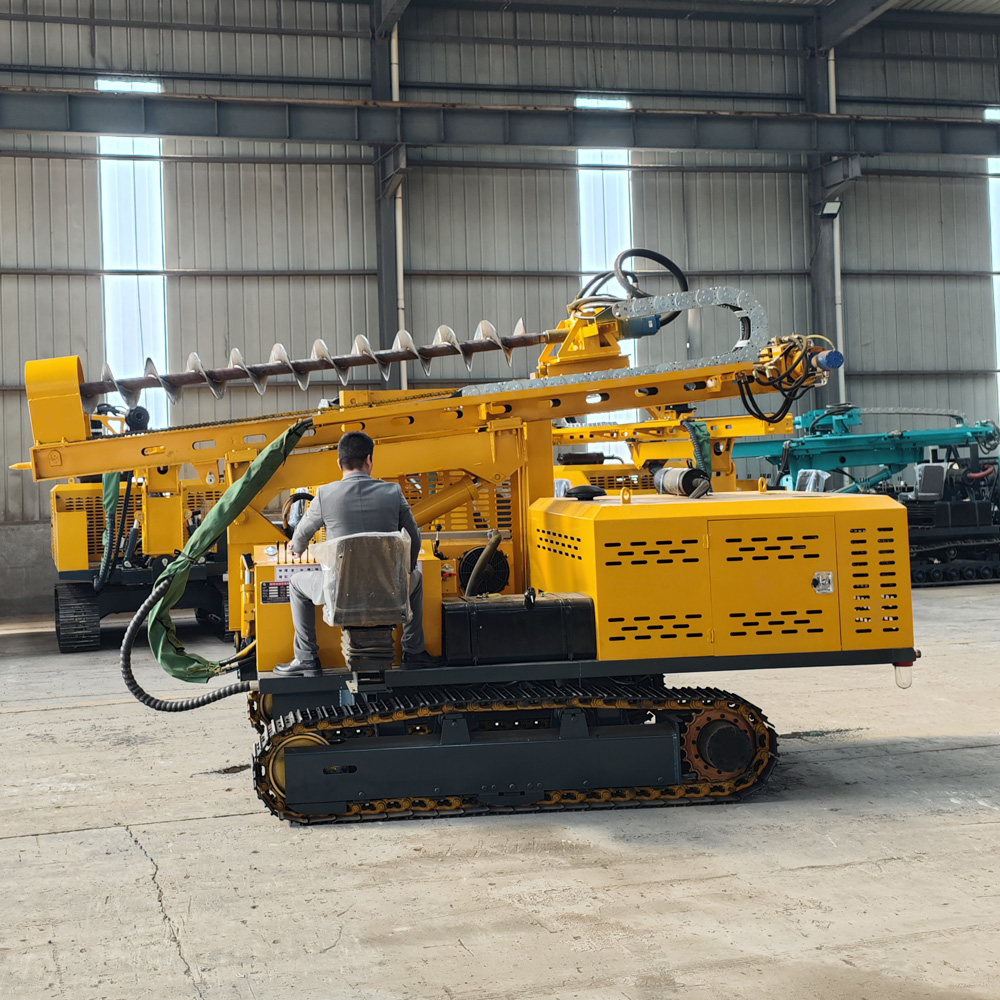

↕️ Наклон мачты 120° подходит для различных уклонов и углов свайных точек

Диапазон наклона мачты составляет 120°, что позволяет регулировать положение бурения в соответствии с рельефом и требованиями к свайной точке. Для горных фотоэлектрических проектов и неровных площадок большая способность регулировки наклона сокращает время, затрачиваемое на повторный поиск угла всей машиной.

↔️ Двуцилиндровые боковые рычаги повышают эффективность поперечного наведения на скважину

Мачта оснащена двуцилиндровыми боковыми рычагами, которые позволяют выполнять поперечную точную регулировку после остановки шасси. Для阵列ных фотоэлектрических площадок поперечная регулировка уменьшает необходимость частого перемещения шасси на небольшие расстояния и повышает эффективность последовательного выполнения свайных точек.

📍 Телескопическая компенсация 450 мм облегчает точное продольное позиционирование

Оборудование имеет телескопическую компенсацию 450 мм, которая может использоваться для тонкой регулировки рабочего механизма буровой установки в продольном направлении. В сочетании с разновысотными гусеницами, боковыми рычагами мачты, наклоном и телескопической компенсацией она лучше подходит для фотоэлектрических фундаментных работ с плотным расположением свайных точек и частыми перепадами высот грунта.

🚜 Гусеничные плиты 300 мм подходят для горной и неасфальтированной местности

Ширина гусеничных плит составляет 300 мм, что позволяет работать на грунтовых дорогах, траве, щебёночных площадках и一般 склонах. Гусеничное шасси по сравнению с колёсным лучше подходит для коротких перемещений внутри фотоэлектрической площадки, однако на влажных склонах, мягких грунтах и участках с большим поперечным уклоном следует снижать скорость и учитывать риск опрокидывания.

🧗 Возможна установка лебёдки для помощи на более крутых склонах

В исходных материалах указано, что после установки лебёдки оборудование можно использовать на более крутых склонах. Лебёдка может обеспечивать вспомогательное тяговое усилие для перемещения оборудования на особых склонах, но перед использованием необходимо убедиться в надёжности анкерной точки, стального каната и направления тяги; лебёдка не может заменять необходимые строительные дороги и безопасные площадки.

🌱 Грунтовые и лёссовые слои

Грунтовые и лёссовые слои обычно хорошо подходят для бурения фотоэлектрических фундаментов, однако их влажность и плотность влияют на устойчивость стенок скважины. Лёсс на склонах после дождя может снизить сцепление и создать риск сползания оборудования, поэтому следует обращать внимание как на качество скважины, так и на состояние контакта гусениц с грунтом.

🟤 Глинистые грунты: следить за залипанием бура и удалением шлама

Высокопластичная глина легко прилипает к буру, вызывая залипание и затруднённое удаление шлама. В процессе работ следует регулировать вращение и подачу в зависимости от нагрузки на бур, своевременно поднимать бур и очищать инструмент для поддержания эффективного резания.

🪨 Галечный песок и смешанные покровные слои

Галечный песок, гравий и смешанные покровные слои отличаются заметным изменением размера частиц, что может вызывать биение бура, отклонение скважины и局部 заклинивание. При выполнении работ следует выбирать буровой инструмент в зависимости от размера частиц, плотности и влажности, а также поддерживать стабильную подачу.

♻️ В слоях строительного мусора необходимо учитывать инородные включения и пустоты

Слои обратной засыпки могут содержать кирпичи, бетонные блоки, арматуру, древесину и пустоты, а их однородность низкая. Если в процессе бурения возникают аномальные удары, заклинивание вращения или внезапное падение давления, следует немедленно остановить работу и провести проверку, чтобы избежать повреждения бурового инструмента и редуктора.

💥 После замены ударного бурового инструмента можно работать с сильно выветрелой породой и скальными слоями

В исходных материалах прямо указано, что после замены ударного бурового инструмента оборудование можно использовать для сильно выветрелой породы и скальных слоёв. Для скальных проектов следует выбирать подходящий инструмент в зависимости от твёрдости породы, степени её целостности и целевого диаметра бурения. Поскольку в материалах не указаны модель ударного молота и энергия удара, в данной статье не даётся дополнительных обещаний по конкретной эффективности бурения твёрдых пород.

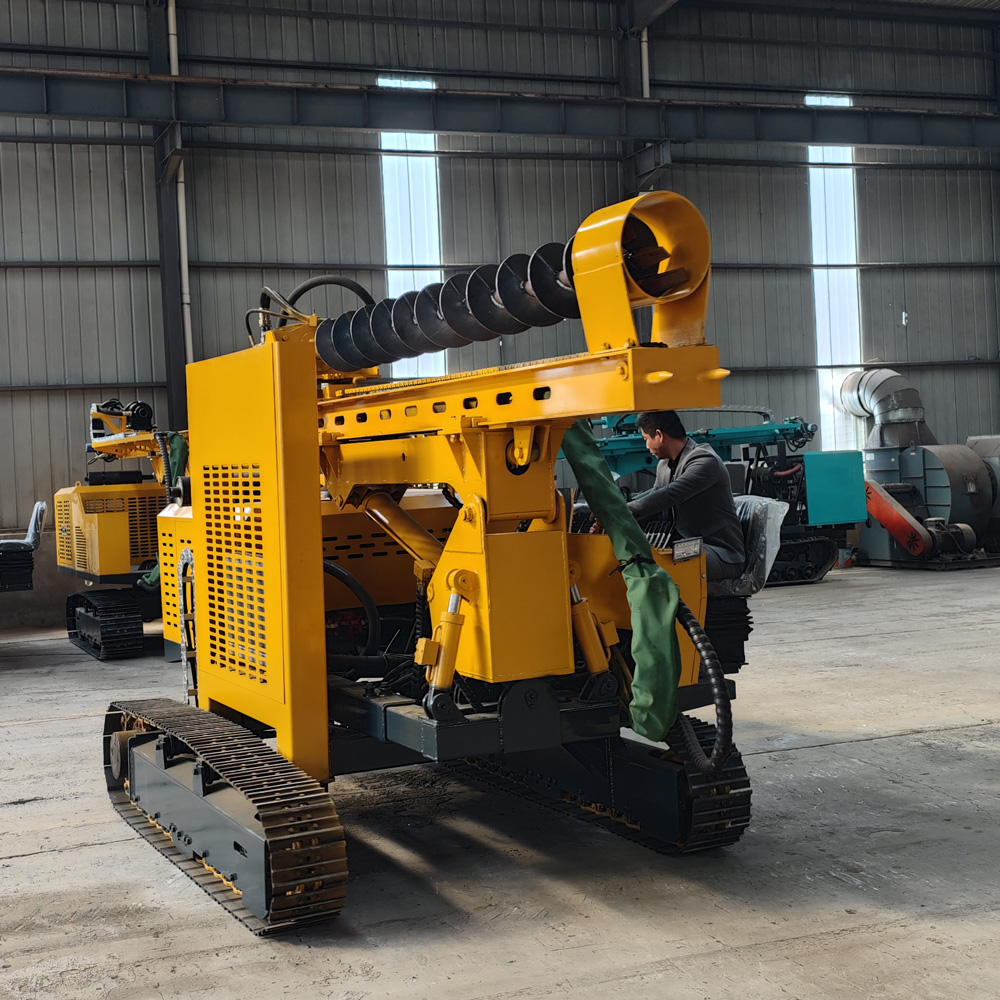

☀️ Горные фотоэлектрические проекты — ключевое применение PV390H

В горных фотоэлектрических проектах часто встречаются большие изменения уклона, заметные перепады высот свайных точек и一般 состояние подъездных дорог. Разновысотные гусеницы PV390H, наклон мачты 120°, двуцилиндровые боковые рычаги и телескопическая компенсация 450 мм как раз решают задачу «как устойчиво позиционироваться на склоне и выполнить наведение на свайную точку».

🌄 Работы в холмистой местности и на участках с непрерывными перепадами высот

Хотя в холмистых фотоэлектрических площадках локальные уклоны могут быть не очень большими, перепады высот слева и справа между свайными точками и неровности грунта встречаются часто. Регулировка разновысотных гусениц снижает потребность в выравнивании каждого свайного места экскаватором или ручной подсыпке грунта, повышая темп непрерывного строительства на площадке.

☀️ Равнинные централизованные фотоэлектрические электростанции

Даже на относительно ровных крупных наземных фотоэлектрических проектах PV390H может выполнять предварительное бурение и устройство скважин под фундаменты опор. Более высокая мощность и многонаправленная регулировка подходят для площадок с большим количеством свайных точек, сжатыми сроками и частыми изменениями геологических условий.

⚠️ При работах на склонах особое внимание — центру тяжести и контакту гусениц с грунтом

При использовании функции разновысотных гусениц следует избегать чрезмерной регулировки с одной стороны, которая приводит к смещению центра тяжести всей машины; при работах на поперечном уклоне следует быть особенно осторожными; перед регулировкой высоты гусениц необходимо убедиться, что оборудование работает на низкой скорости или остановлено, а также следить за находящимися рядом людьми и препятствиями. Любые возможности по преодолению уклонов не заменяют оценку безопасности на месте.

📌 Пояснение к модели и параметрам

Исходное название материала — «Гидравлическая сваебойная установка для фотоэлектрических свай с разновысотными гусеницами». Для единообразия с серией PV390 и PV390R в данной статье эта версия названа PV390H, где H используется для обозначения версии с разновысотными гусеницами / регулируемой высотой гусениц. Технические параметры сохранены в соответствии с исходными материалами без изменения таких значений, как двигатель, диаметр бурения, глубина бурения, крутящий момент и размеры регулировки.

Поскольку фактические геологические условия, уклоны, тип бурового инструмента, тип сваи, диаметр бурения и способ эксплуатации различаются, окончательная эффективность бурения, качество скважины, проходимость оборудования и результат забивки свай должны определяться现场 условиями и проектом фундамента.
