PV390R

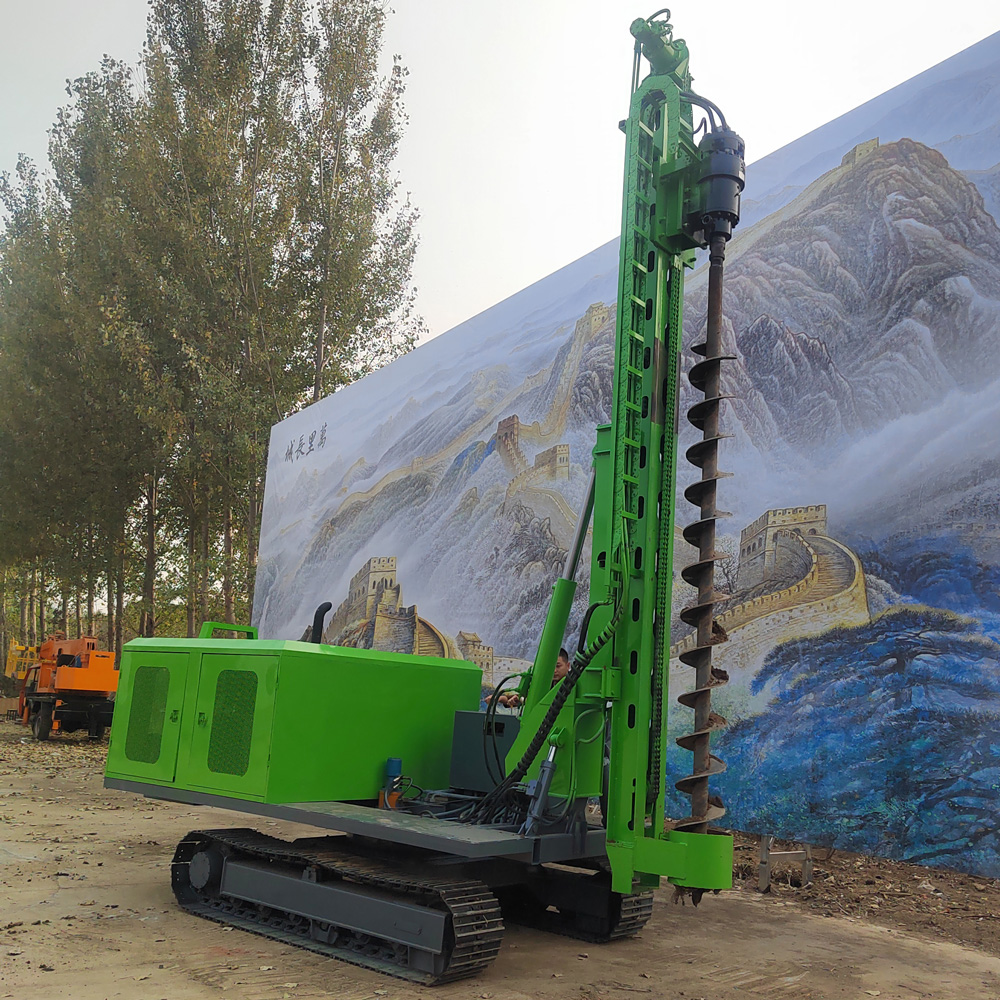

☀️ PV390R — четырёхцилиндровая гидравлическая сваебойная машина для фотоэлектрических свай с поворотом на 360°

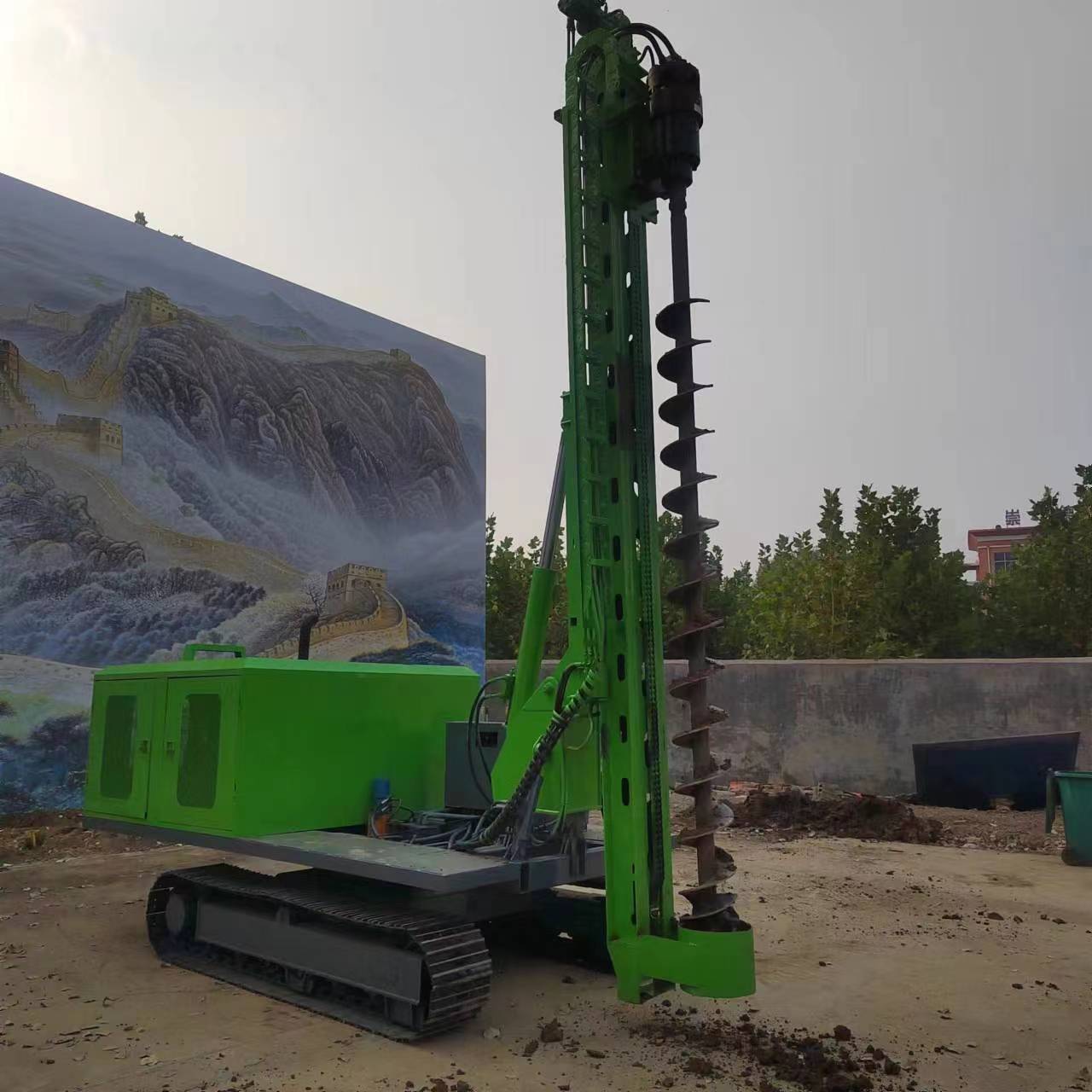

PV390R — это гусеничная гидравлическая сваебойная машина для фотоэлектрических свай, предназначенная для строительства оснований наземных фотоэлектрических электростанций, горных фотоэлектрических площадок и сложных участков. Машина оснащена четырёхцилиндровым двигателем Yuchai мощностью 85 кВт, редуктором с крутящим моментом 13000 Н·м, обеспечивает диаметр бурения 80–600 мм, глубину бурения 0–6 м, а также имеет наклон мачты 120°, двусторонний поворотный рычаг с двумя гидроцилиндрами, телескопическую компенсацию 500 мм и функцию поворота на 360°. По сравнению со стандартной версией сваебойной машины для фотоэлектрических свай PV390R делает акцент на быстром наведении на отверстие в нескольких направлениях и сокращении повторных перемещений машины.

🔄 Поворот на 360° — ключевая конструктивная особенность PV390R

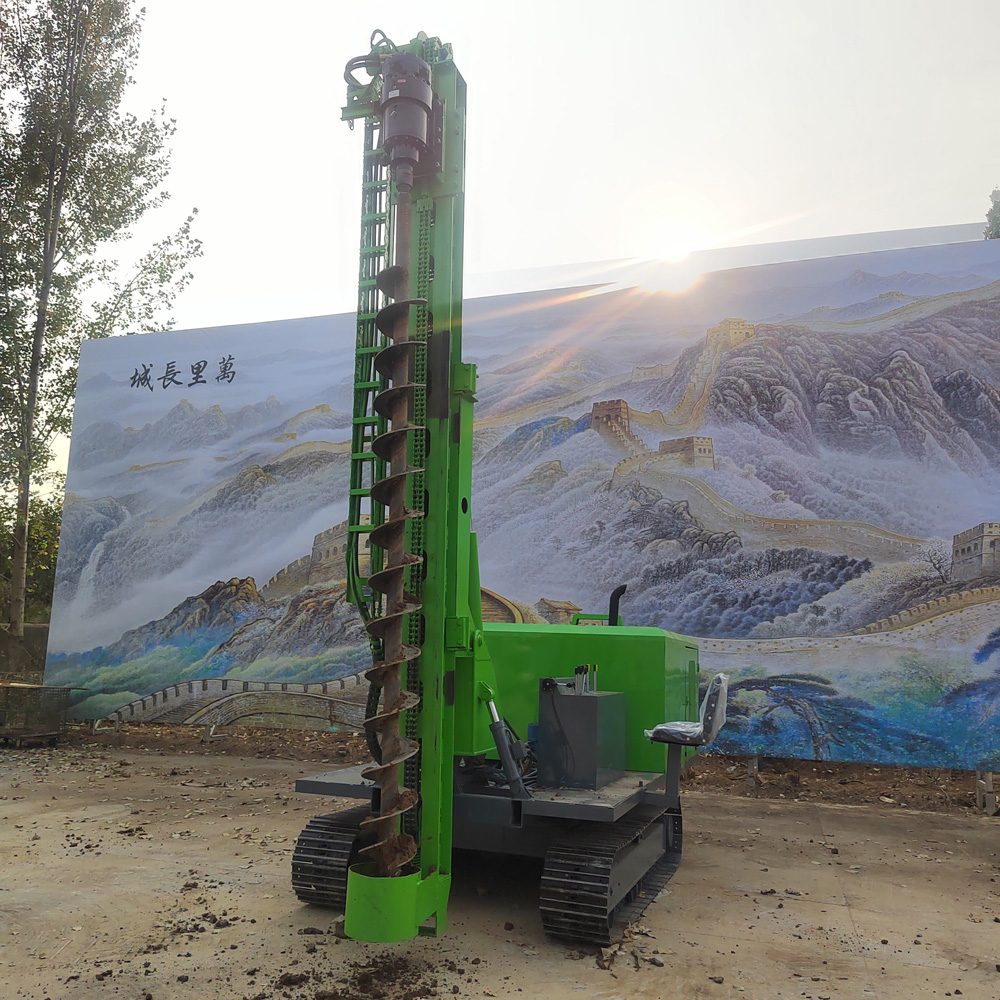

В PV390R добавлена функция поворота на 360°, позволяющая верхнему рабочему механизму изменять направление в более широком диапазоне относительно шасси. Для фотоэлектрических проектов с плотным расположением свай, узкими рабочими площадками или необходимостью последовательной обработки нескольких свайных точек в разных направлениях это позволяет сократить повторные развороты и перемещения машины, повышая эффективность непрерывной работы на площадке.

🎯 Оптимальна для непрерывного устройства свай на больших фотоэлектрических площадках

Крупные фотоэлектрические станции обычно имеют большое количество регулярно расположенных свайных точек. Гусеничное шасси отвечает за перемещение по площадке, а поворот на 360°, боковой поворотный рычаг и продольно-поперечная телескопическая компенсация — за точное наведение, что позволяет с одной позиции выполнять настройку на свайные точки в нескольких направлениях и сокращать время на повторное перемещение машины для каждой точки.

⚙️ Четырёхцилиндровый двигатель Yuchai 85 кВт обеспечивает стабильную гидравлическую мощность

Машина оснащена четырёхцилиндровым двигателем Yuchai мощностью 85 кВт, который обеспечивает питание хода, поворота, цепного нагнетания, регулировки положения мачты и поворота на 360°. Фотоэлектрические площадки часто расположены в полевых условиях, в горах или на участках без стационарного электроснабжения, поэтому дизельный привод удобен для автономной работы. При длительной работе с высокой нагрузкой следует уделять особое внимание охлаждению, очистке воздуха и обслуживанию топливной системы.

🔩 Крутящий момент 13000 Н·м подходит для предварительного бурения неглубоких оснований большого диаметра

Максимальный крутящий момент редуктора составляет 13000 Н·м, частота вращения буровой штанги — 90 об/мин, что позволяет бурить основания диаметром 80–600 мм. Большой диаметр, плотные грунты и грунты с включением щебня требуют более высокого крутящего момента; при работе следует регулировать подачу в зависимости от нагрузки на буровую головку, диаметра бурения и состояния удаления шлама, избегая принудительного вдавливания.

🕳️ Глубина бурения 0–6 м соответствует задачам устройства свайных оснований фотоэлектрических станций

Максимальная глубина бурения 6 м подходит для предварительного бурения оснований под опоры фотоэлектрических модулей, лидирующего бурения и других неглубоких фундаментных работ. Данная машина относится к оборудованию для сваебойных и буровых работ в фотоэлектрическом и строительном секторе, а не к буровым установкам для водяных скважин; её ключевая ценность — высокочастотное устройство неглубоких свайных точек, многоугловая работа и адаптивность к сложным площадкам.

📐 Диаметр 80–600 мм охватывает различные типы оснований

Диаметр бурения 80–600 мм позволяет выбирать буровой инструмент в зависимости от проекта основания под опоры фотоэлектрических модулей, типа сваи, грунта и необходимости лидирующего бурения. Меньший диаметр подходит для предварительного бурения обычных свайных точек, больший — для специальных фундаментных отверстий. Окончательный диаметр должен определяться проектом и технологией строительства.

⛓️ Цепное нагнетание подходит для непрерывного бурения

В PV390R применяется цепное нагнетание, обеспечивающее постоянную подачу усилия на буровой инструмент. Темп работ на фотоэлектрических площадках высок, однако в галечнике, насыпных грунтах и сильно выветрелых породах слишком быстрая подача может увеличить риск отклонения отверстия, заклинивания и ударных нагрузок на инструмент, поэтому подачу следует регулировать в зависимости от нагрузки на вращение и изменений грунта.

↕️ Наклон мачты 120° подходит для склонов и наклонных свайных точек

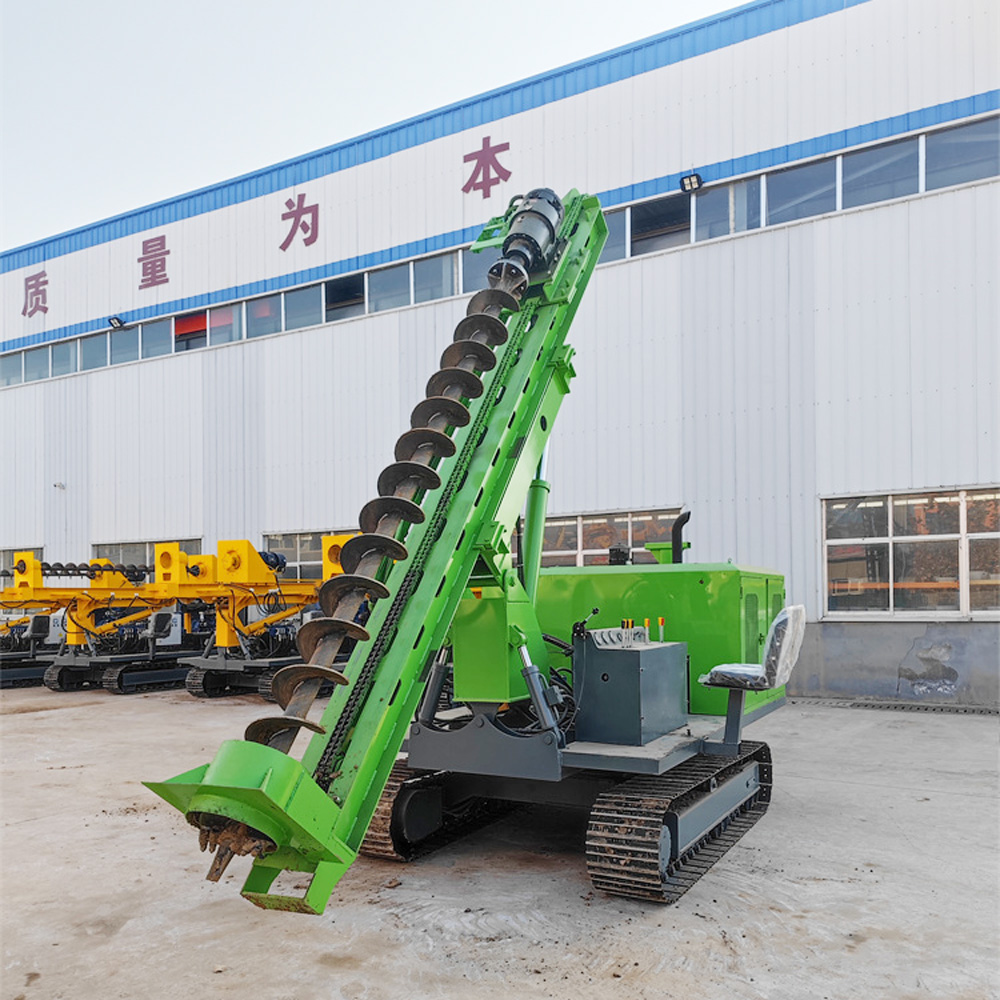

Диапазон наклона мачты составляет 120°, что позволяет регулировать положение бурения в соответствии с рельефом и требованиями к свайным точкам на горных фотоэлектрических площадках и неровных участках. По сравнению с оборудованием, имеющим лишь ограниченную регулировку угла, больший диапазон регулировки положения сокращает время на поиск рабочего угла машиной.

↔️ Двусторонний поворотный рычаг с двумя гидроцилиндрами повышает способность бокового наведения на отверстие

Мачта оснащена двусторонним поворотным рычагом с двумя гидроцилиндрами, позволяющим корректировать положение бурения в поперечном направлении после остановки шасси. В сочетании с поворотом на 360° машина может сначала выполнить грубую ориентацию, а затем точное наведение с помощью поворотного рычага мачты, что лучше подходит для фотоэлектрических проектов с плотным расположением свай.

📏 Телескопическая компенсация 500 мм облегчает точное продольное позиционирование

Машина имеет телескопическую компенсацию 500 мм для точной продольной регулировки свайной точки. Сочетание поворота на 360°, бокового поворотного рычага, наклона мачты и телескопической компенсации позволяет сократить повторные перемещения шасси на небольшие расстояния и сделать процесс наведения на отверстие более гибким.

🚜 Гусеничные плиты 400 мм подходят для неасфальтированных фотоэлектрических площадок

Ширина гусеничных плит составляет 400 мм, что обеспечивает хорошее сцепление на грунтовых дорогах, траве, щебёночных участках и пологих склонах. Дороги на фотоэлектрических площадках часто не имеют твёрдого покрытия, поэтому гусеничное шасси по сравнению с колёсным лучше подходит для частых перемещений на короткие расстояния внутри площадки.

⛰️ Способность преодолевать подъём 35° подходит для части горных фотоэлектрических проектов

В документации указан угол преодолеваемого подъёма 35°. При фактической работе в горах следует также учитывать поперечный уклон, влажность поверхности, тип грунта и центр тяжести машины; особенно после поворота рабочего механизма положение центра тяжести меняется, поэтому оценивать безопасность только по максимальному параметру преодолеваемого подъёма нельзя.

🌱 Работа в грунтовых и лёссовых слоях

Грунтовые и лёссовые слои являются распространёнными геологическими условиями при устройстве фотоэлектрических оснований. В таких грунтах бурение обычно проходит легко, но влажность и плотность влияют на устойчивость стенок отверстия. При работе следует регулировать буровой инструмент и подачу в зависимости от состояния отверстия, избегая чрезмерного расширения или обрушения устья.

🟤 В глинистых грунтах следует учитывать залипание бура и удаление шлама

Высокопластичная глина легко прилипает к буровой головке, вызывая залипание и затруднённое удаление шлама. В процессе работы можно соответственно регулировать частоту вращения и скорость подачи в зависимости от нагрузки на буровую головку, своевременно очищать инструмент и поддерживать эффективное резание.

🪨 Галечниковый песок и насыпные слои требуют более тщательного выбора бурового инструмента

Галечниковый песок, гравий и слои строительного мусора имеют неоднородный гранулометрический состав, что может вызывать биение буровой головки, отклонение отверстия, заклинивание и локальные пустоты. При резком возрастании нагрузки на вращение или аномальных ударах следует своевременно поднять буровой инструмент для проверки; не рекомендуется продолжать принудительную подачу.

💥 После замены ударного бурового инструмента возможна работа в сильно выветрелых и скальных породах

В исходных материалах прямо указано, что после замены ударного бурового инструмента машина может использоваться в сильно выветрелых и скальных породах. Фактическая производительность в таких грунтах должна определяться в зависимости от твёрдости породы, степени её целостности, целевого диаметра и конфигурации ударного инструмента. В исходных материалах не указаны модель ударного молота и энергия удара, поэтому дополнительные обещания по эффективности в конкретных твёрдых породах не приводятся.

☀️ Наземные централизованные фотоэлектрические электростанции

Наземные фотоэлектрические проекты имеют большое количество свайных точек, регулярное расположение и сжатые сроки. PV390R перемещается по площадке на гусеничном ходу, а затем с помощью поворота на 360° и регулировки мачты выполняет наведение на несколько свайных точек, что лучше соответствует ритму непрерывного строительства.

🏔️ Горные фотоэлектрические и сложные склоновые площадки

В горных фотоэлектрических проектах особое внимание уделяется проходимости машины, рабочему положению и наведению на свайные точки. Гусеничное шасси PV390R, наклон мачты 120°, поворот на 360° и многонаправленная компенсация способствуют регулировке рабочего положения на неровных участках, однако перед началом работы необходимо обеспечить устойчивость площадки для стоянки машины.

🏭 Промышленные и коммерческие фотоэлектрические объекты и устройство оснований на территории предприятий

Для заводских, парковых и коммерческих фотоэлектрических проектов машина также может использоваться для предварительного бурения оснований под опоры, отверстий под столбы ограждений и других неглубоких фундаментных работ. Более гибкая функция поворота на 360° помогает сократить развороты шасси на площадках с ограниченным пространством между зданиями, дорогами и оборудованием.

⚠️ При работе с поворотом на 360° следует уделять особое внимание радиусу действия

Перед поворотом верхней конструкции необходимо убедиться в отсутствии людей, транспортных средств, воздушных линий и другого оборудования в зоне действия; при работе на склонах следует особенно учитывать изменение центра тяжести после поворота; во время бурения персонал не должен входить в зону вращения буровой штанги, цепного нагнетающего механизма, качания мачты и поворота верхней части.

📌 Пояснение к модели и параметрам

В исходных материалах название указано как «4-цилиндровая гидравлическая сваебойная машина для фотоэлектрических свай», окончательно утверждённая пользователем модель — PV390R, где R служит для обозначения версии с поворотом на 360°. Технические параметры приведены по исходным материалам и включают четырёхцилиндровый двигатель Yuchai 85 кВт, диаметр бурения 80–600 мм, глубину бурения 0–6 м, крутящий момент 13000 Н·м, частоту вращения буровой штанги 90 об/мин, наклон мачты 120°, телескопическую компенсацию 500 мм и функцию поворота на 360°.

Поскольку фактические геологические условия, тип бурового инструмента, тип сваи, диаметр, угол работы и способ эксплуатации могут различаться, окончательная эффективность бурения, качество отверстия и результат забивки свай должны определяться полевыми условиями и проектом основания.
