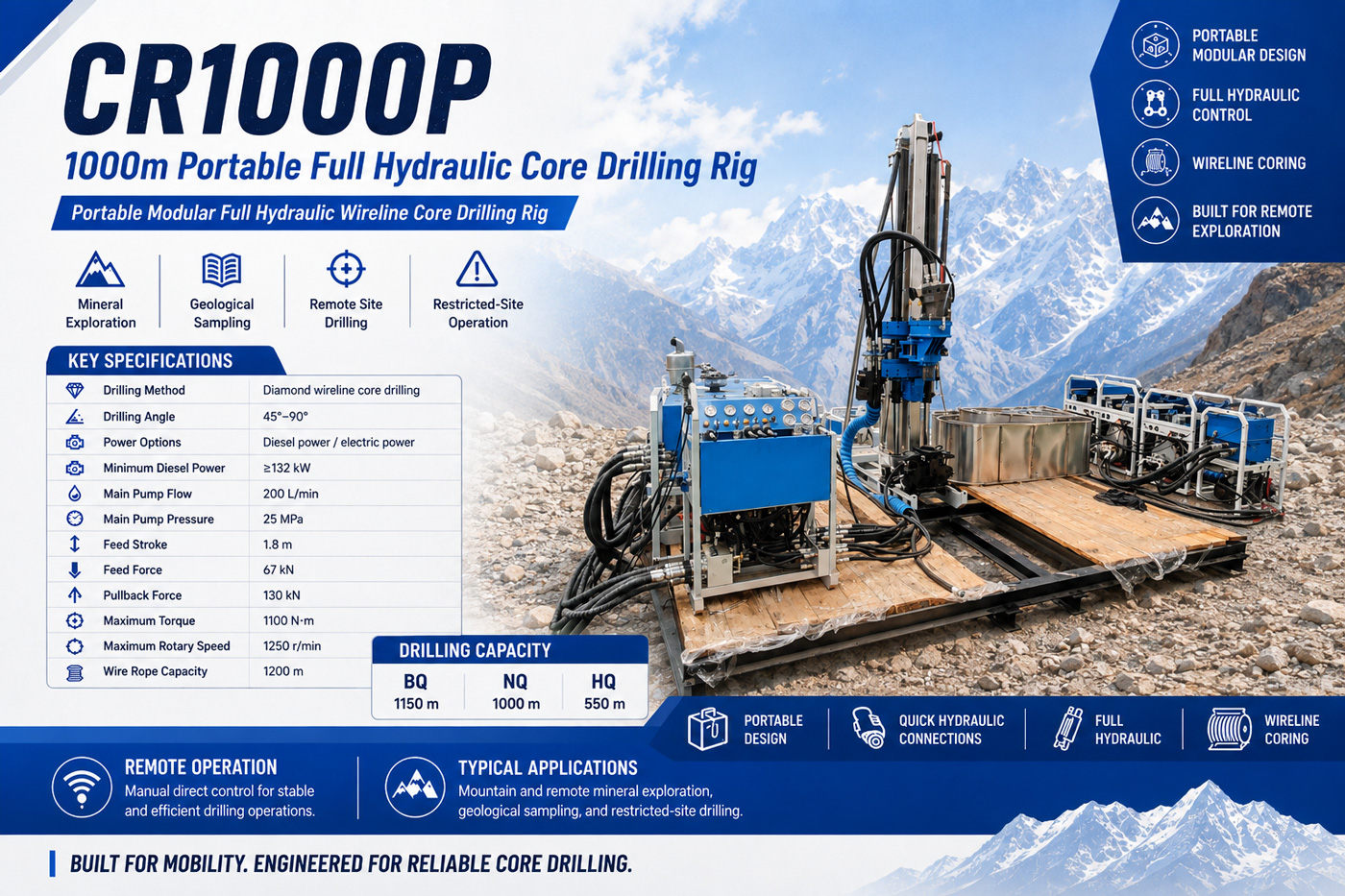

CR1000P

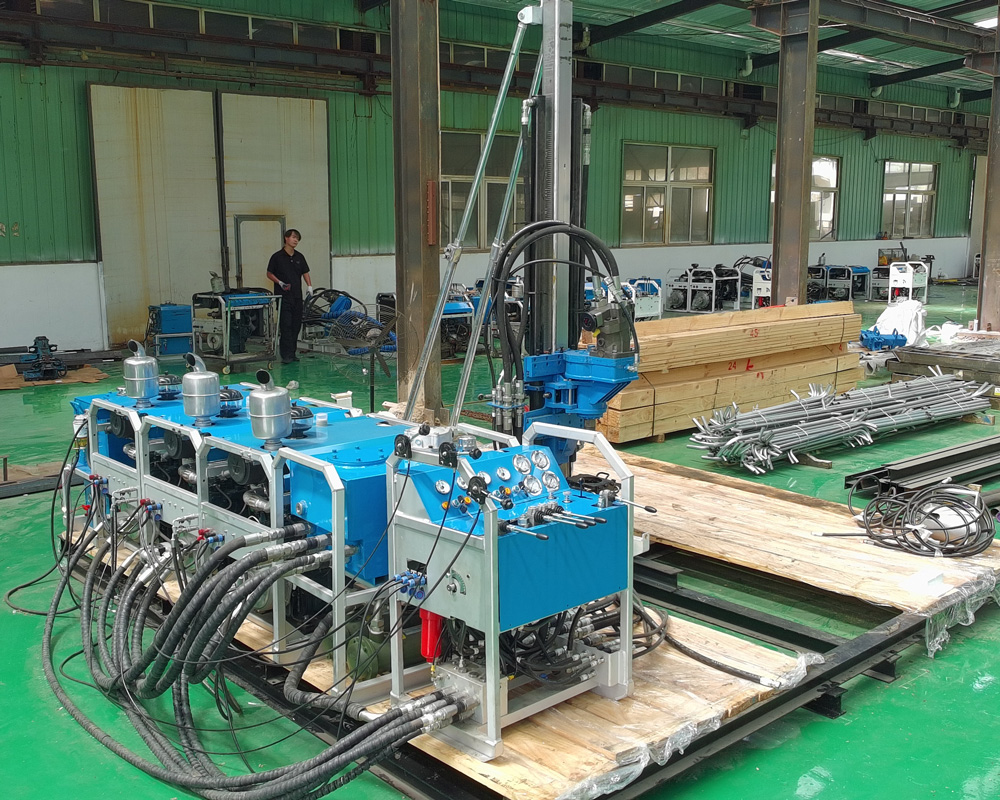

⛏️ CR1000P — портативная модульная буровая установка для бурения скважин глубиной до 1000 метров

CR1000P предназначена не для обычных проектов с неглубокими скважинами, а для сценариев глубокой разведки, где требуется возможность извлечения керна с глубины до 1000 метров, но крупногабаритные установки с трудом добираются до места бурения. Модульная конструкция позволяет транспортировать основные системы по отдельности, а затем собирать их на месте, что делает возможным проведение глубокого кернового бурения в высокогорных, лесных и удаленных районах с ограниченным доступом.

🧭 Возможность бурения скважин глубиной до 1000 метров для отслеживания глубоких рудных тел

Эта модель имеет справочную глубину бурения 1150 м для BQ, 1000 м для NQ и 550 м для HQ. Для проектов, где рудные тела уже обнаружены на небольших и средних глубинах и необходимо определить их продолжение на глубине, непрерывность минерализации и ресурсный потенциал, CR1000P может выполнять задачи по контролю на больших глубинах.

🥇 Проверка глубоких золоторудных и скрытых рудных тел

Глубокие золоторудные месторождения часто требуют пересечения нескольких толщ вмещающих пород, зон разломов и зон изменений, прежде чем будет достигнута целевая минерализованная зона. Непрерывный керн помогает определить структурный контроль, выклинивание и повторное появление рудных тел, изменения глубоких зон изменений и то, сохраняются ли высокосортные интервалы, что дает непосредственные образцы для последующей оценки ресурсов.

🟠 Контроль глубоких скважин в медных и крупных системах изменений

Порфировые медные, медно-золотые и полиметаллические системы обычно имеют большие пространственные масштабы. Используя глубокие скважины под углами 45°–90°, можно осуществлять многонаправленный контроль целевых тел с ограниченных горных площадок. Данные керна также могут использоваться совместно с геофизическими, геохимическими и трехмерными геологическими моделями для повышения надежности интерпретации глубоких горизонтов.

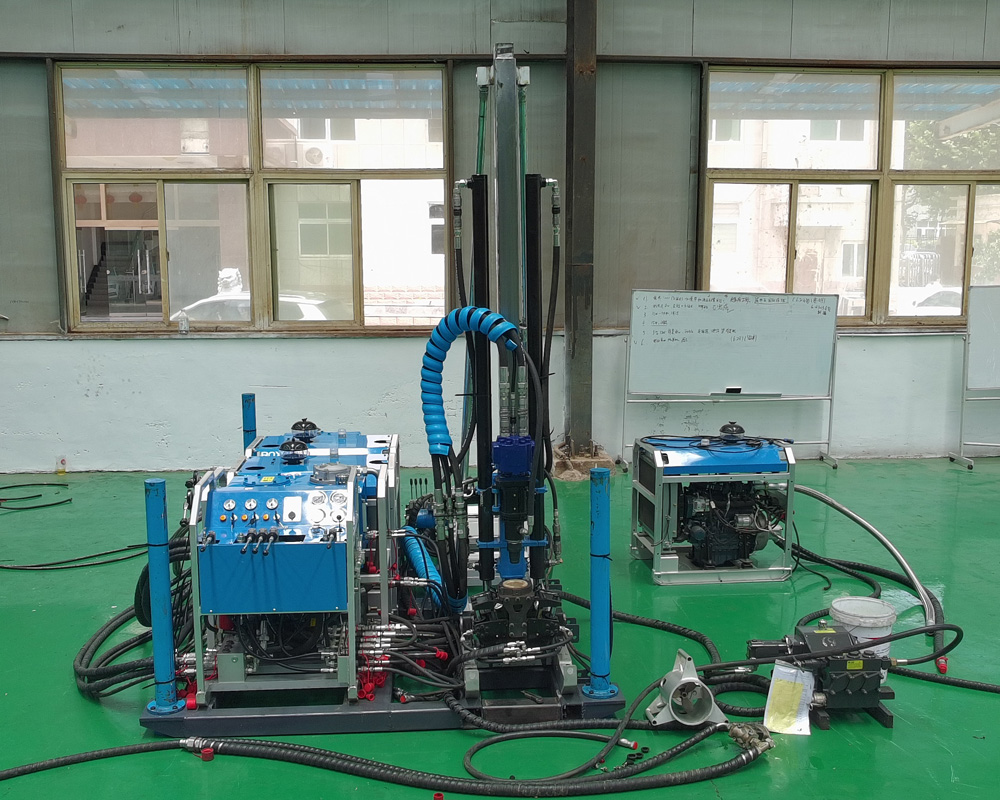

🚧 Модульная транспортировка снижает зависимость от крупных дорог для проектов глубокого бурения

Оборудование для глубокого бурения имеет большой вес и требует значительного количества сопутствующих материалов. Если необходимо доставить крупногабаритную установку непосредственно к устью скважины, затраты на строительство дорог могут быть очень высокими. Силовые, гидравлические, буровые растворные и операционные системы CR1000P могут транспортироваться отдельно, что позволяет доставлять оборудование к месту работ по более узким маршрутам. Перед началом работ следует спланировать схему перемещения модулей с использованием ручного труда, механизмов или подъемных средств в зависимости от их веса.

🔄 Крутящий момент 1100 Н·м адаптируется к изменению нагрузки с увеличением глубины

Максимальный крутящий момент силового вертлюга составляет 1100 Н·м, максимальная скорость вращения — 1250 об/мин. С увеличением глубины скважины влияние веса бурильной колонны, трения о стенки скважины и искривления ствола становится более заметным. Операторы должны своевременно корректировать осевую нагрузку, частоту вращения и параметры промывочной жидкости в зависимости от изменений крутящего момента и сопротивления при подъеме, чтобы избежать продолжения бурения в аномальных условиях.

💪 Усилие подъема 130 кН требует сочетания с правильной технологией бурения

CR1000P имеет усилие подачи 67 кН и усилие подъема 130 кН. При глубоком бурении достаточное усилие подъема повышает способность к нормальному подъему бурильной колонны и обработке инструмента, но ключом к снижению аварий в скважине по-прежнему является контроль искривления ствола, поддержание циркуляции, предотвращение сужения ствола и своевременная обработка неустойчивых интервалов.

🧵 Емкость лебедки 1200 м для подъема внутренней трубы на большие расстояния

Лебедочная система использует стальной канат диаметром 6 мм, емкость лебедки составляет 1200 м, усилие подъема при пустом барабане — 14,5 кН, при полном барабане — 6,9 кН, скорость подъема — 116 м/мин. При глубоком бурении со съемным керноприемником следует уделять особое внимание усталости стального каната, креплению конца каната и намотке каната, чтобы избежать аномалий при подъеме на большие расстояния.

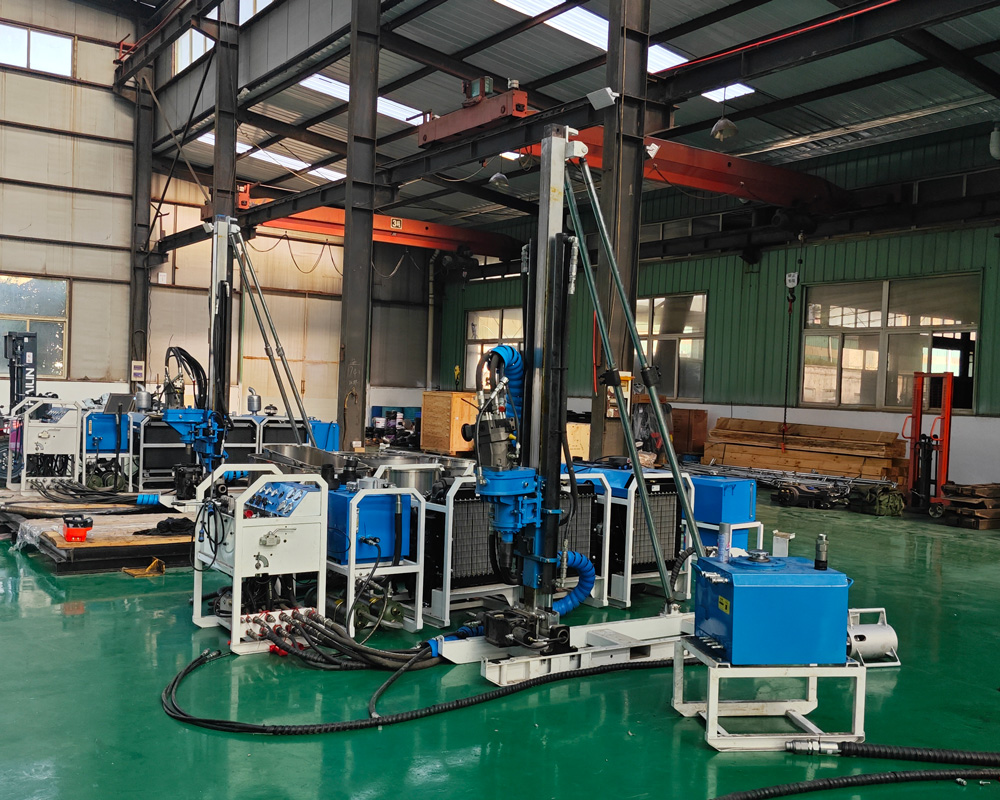

🛢️ Основной насос производительностью 200 л/мин обеспечивает длительное гидравлическое бурение

Расход основного насоса гидравлической системы составляет 200 л/мин, давление — 25 МПа, объем основного масляного бака — 200 л. При длительных работах по бурению глубоких скважин загрязнение гидравлического масла, засорение фильтров и повышение температуры системы постепенно влияют на стабильность работы, поэтому необходимо установить регулярный график замены масла, фильтрации и очистки радиатора.

💧 Циркуляция бурового раствора определяет вынос шлама и состояние стенок скважины на глубине

Расход бурового раствора составляет 100 л/мин, давление — 7 МПа. С увеличением глубины скважины расстояние транспортировки шлама увеличивается, а сопротивление циркуляции возрастает. При глубоких зонах поглощения, водоносных трещинах и зонах разломов следует корректировать состав бурового раствора в зависимости от возврата промывочной жидкости, давления насоса и состояния керна, а не полагаться только на повышение давления насоса.

⚡ Дизельный и электрический приводы адаптируются к различным базовым условиям проекта

Требуемая мощность дизельного двигателя составляет не менее 132 кВт, также возможна конфигурация с электродвигателями 30 кВт × 3. Для полевых проектов, удаленных от электросетей, обычно выбирают дизельный привод; для горных площадок со стабильным электроснабжением можно рассмотреть электрический вариант с учетом стоимости энергии, возможностей технического обслуживания и экологических требований.

🌍 Типичные области применения

CR1000P подходит для глубокой разведки золоторудных, медных, литиевых, никелевых, свинцово-цинковых и полиметаллических месторождений, а также для поисковых работ на периферии рудников, проверки глубоких аномалий, структурных исследований и бурения с целью повышения категории ресурсов. Она делает акцент на получении непрерывной информации о керне и глубоких геологических доказательствах, а не на обычном быстром бурении.

🪨 Особенности обработки сложных глубоких геологических формаций

В монолитных твердых породах следует поддерживать нормальное резание коронки; в сильно выветрелых зонах необходимо предотвращать обрушение стенок скважины; в зонах разломов и дробления следует сокращать длину рейса и уменьшать механические удары; в зонах поглощения и водоносных горизонтах необходимо уделять особое внимание управлению промывочной жидкостью. При бурении на глубине любые устойчивые изменения возврата промывочной жидкости, крутящего момента и сопротивления при подъеме должны регистрироваться и своевременно анализироваться.

⚠️ Подготовка к глубокому бурению и управление на месте

Перед началом работ необходимо подготовить достаточное количество бурильных труб, керноприемных труб, коронок, стальных канатов и материалов для бурового раствора; в горной местности также необходимо спланировать поставки топлива, электроэнергии, воды и запасных частей; после сборки оборудования необходимо поэтапно проверить состояние гидравлических соединений, зажимных устройств и силового вертлюга. Для удаленных проектов профилактическое обслуживание важнее, чем ожидание запасных частей после поломки.

Поскольку фактические геологические условия, внутрискважинные инструменты, углы бурения и методы работы могут различаться, окончательная эффективность бурения, глубина и выход керна должны определяться по фактическим условиям на месте.
