CR1200P

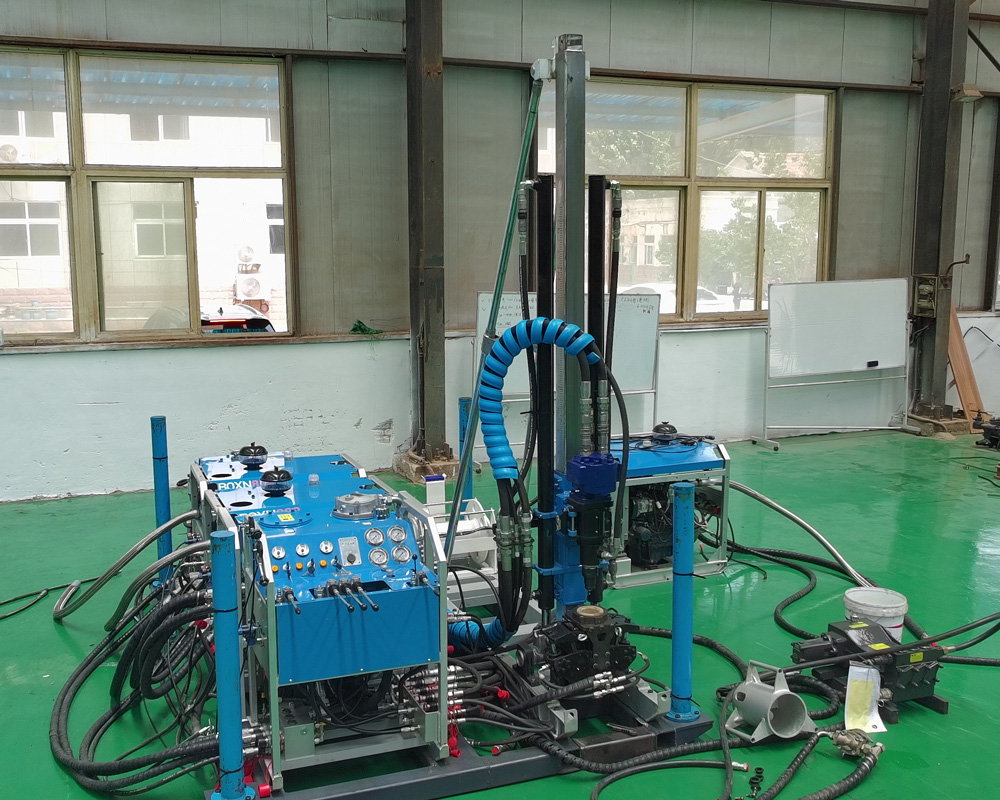

⛏️ CR1200P Портативная модульная полностью гидравлическая керновая буровая установка глубиной 1200 м

CR1200P в первую очередь предназначена для глубокой разведки в высокогорных, лесных и удаленных районах. Она сочетает возможность бурения с получением керна глубиной до 1200 м с модульной транспортировкой, что подходит для проектов, где рудное тело уже предварительно оконтурено, но глубокие ресурсы требуют дальнейшего подтверждения, а крупные гусеничные установки не могут быть доставлены на участок из-за отсутствия подъездных путей.

🌐 Класс 1200 м ориентирован на контроль глубоких ресурсов

Справочная глубина бурения: BQ — 1500 м, NQ — 1200 м, HQ — 700 м. По сравнению с установками класса 600 м и 800 м, CR1200P больше подходит для бурения скважин на глубину, расширение флангов и апгрейд ресурсов, позволяя проверять вторую зону минерализации, глубокие структуры или более глубокие аномалии.

🥇 Разведка глубоких золоторудных месторождений и поиск замещающих ресурсов на действующих рудниках

При поиске замещающих ресурсов на действующих рудниках часто требуется бурение скважин с периферии существующих выработок или горных платформ на глубину. CR1200P может бурить в диапазоне 45°–90°, что позволяет по глубокому керну определить, продолжается ли рудное тело на глубину, и предоставить геологическое обоснование для расширения запасов и планирования глубоких горизонтов.

🟠 Глубокая проверка крупных медных и полиметаллических систем

Крупные медные и полиметаллические месторождения часто сопровождаются мощными перекрытиями, сложными изменениями и многофазными тектоническими нарушениями. Скважины глубиной 1200 м позволяют пересечь больший вертикальный интервал и получить непрерывный керн для анализа центра минерализации, контактов пород, зональности изменений и связи с разломами.

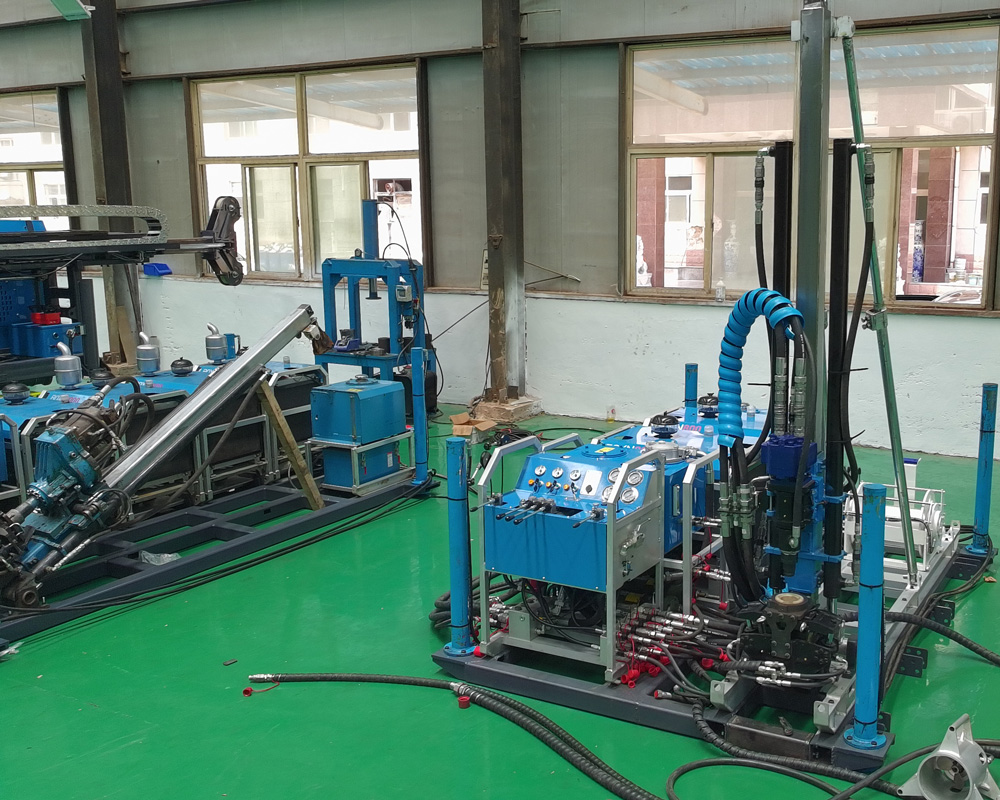

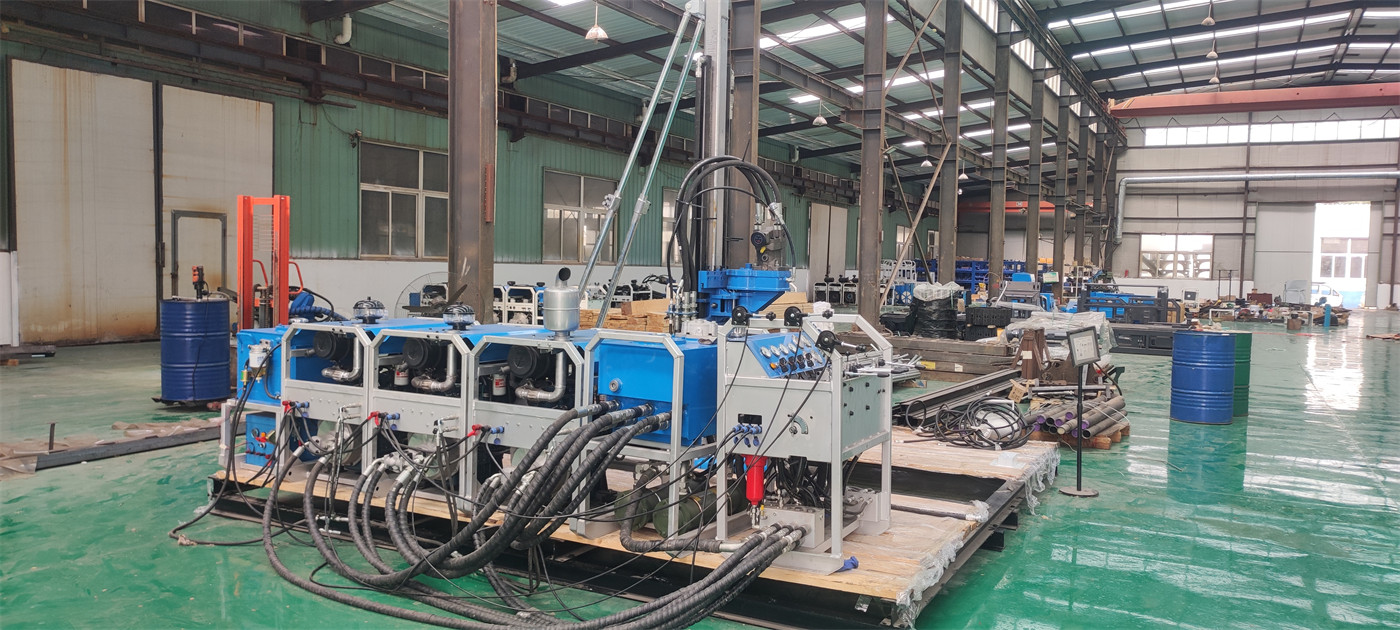

🏔️ Модульная конструкция снижает требования к доставке оборудования на удаленные объекты

Глубокие буровые установки обычно имеют более крупные силовые и гидравлические системы, и при транспортировке целиком предъявляют высокие требования к дорогам и крановым работам. CR1200P разделена на несколько функциональных модулей, которые могут доставляться на площадку поэтапно в зависимости от транспортных возможностей. Организация работ требует предварительного планирования уклонов, точек подъема, водоснабжения, энергоснабжения и поставки запасных частей.

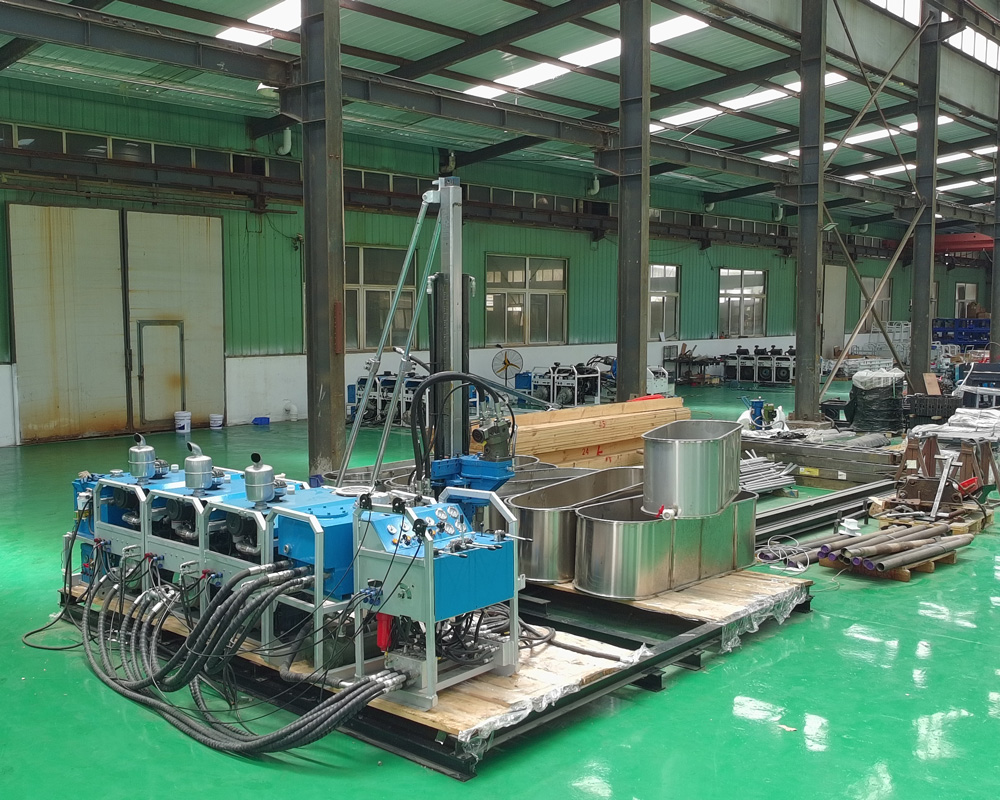

🔄 Крутящий момент 1360 Н·м и диапазон частоты вращения 1500 об/мин

Силовая головка оснащена регулируемым аксиально-поршневым двигателем и зубчатой передачей, максимальный крутящий момент 1360 Н·м, максимальная частота вращения 1500 об/мин, с возможностью качания или бокового смещения. На разных этапах глубокого бурения требования к частоте вращения и крутящему моменту значительно различаются, поэтому необходимо динамически регулировать параметры в зависимости от литологии, диаметра скважины и нагрузки на бурильную колонну.

💪 Усилие подъема 130 кН не заменяет хорошее управление скважиной

У CR1200P усилие подачи 67 кН, усилие подъема 130 кН. Для скважин глубиной 1200 м контроль искривления, поддержание устойчивости стенок и снижение трения бурильной колонны важнее, чем просто увеличение усилия подъема. Если сопротивление при подъеме постоянно растет, необходимо своевременно проводить циркуляцию, проверку или обработку стенок скважины.

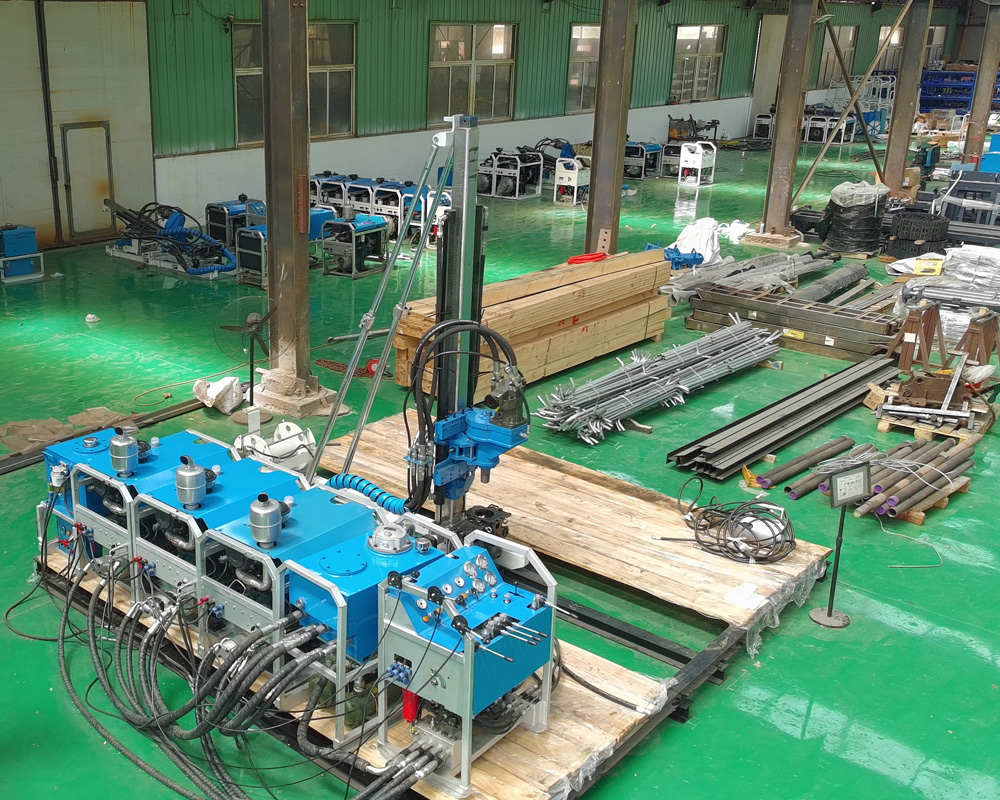

🧵 Емкость каната 1400 м подходит для непрерывного кернового бурения глубоких скважин

Емкость лебедки 1400 м, используется канат диаметром 6 мм, скорость подъема 116 м/мин. При глубоких скважинах длина подъема внутренней трубы большая, частота использования каната высокая, поэтому необходимо вести записи проверок и замен, периодически проверять обрывы проволок, износ, вмятины и концевые соединения.

🛢️ Главный насос 250 л/мин обеспечивает высоконагруженную гидравлическую систему

Подача главного насоса 250 л/мин, давление 25 МПа, главный масляный бак 250 л, управление ручное с пилотным. Большой гидравлический расход способствует непрерывной работе на глубоких скважинах, но также требует повышенного внимания к фильтрации гидравлического масла, контролю температуры и обслуживанию трубопроводов высокого давления.

💧 Подача бурового раствора 150 л/мин подходит для более длинных скважин

Подача бурового насоса 150 л/мин, давление 7 МПа. В глубоких скважинах шлам переносится на большие расстояния, буровой раствор также выполняет функции охлаждения, смазки и укрепления стенок. При глубоких поглощениях, водоносных трещинах или зонах дробления необходимо своевременно корректировать свойства раствора в зависимости от изменения обратного потока и давления насоса.

⚡ Дизельная мощность 147 кВт и электрический вариант

Требуемая мощность дизельного двигателя ≥147 кВт, также возможна комбинация электродвигателей 30 кВт × 4. Для удаленных полевых проектов важнее независимое энергоснабжение и обеспечение топливом; на стационарных площадках с надежным электроснабжением можно выбрать электрическую конфигурацию в зависимости от затрат на энергию и условий обслуживания.

🪨 Глубокие разломы, зоны дробления и поглощения

При входе в зону разлома на глубине могут наблюдаться разрушение керна, аномалии давления насоса, уменьшение обратного потока или обрушение стенок. В таких случаях следует снизить механическое воздействие, сократить длину рейса и своевременно устранять аномалии циркуляции. При сильных поглощениях необходимо использовать обсадные трубы, тампонирование или укрепление по зонам, а не стремиться к механической скорости.

🌍 Типичное применение

CR1200P может использоваться для глубокой разведки золота, меди, лития, никеля, железа, свинца, цинка и полиметаллов, а также для глубоких геологических исследований, проверки структур, расширения флангов рудников и проектов по увеличению запасов в удаленных районах.

🛡️ В удаленных проектах с глубокими скважинами следует уделять особое внимание управлению запасными частями

Время ожидания запасных частей после остановки на удаленном руднике может быть значительным. На площадке необходимо иметь запас уплотнений, фильтров, быстроразъемных соединений, изнашиваемых деталей каната, бурового инструмента и материалов для бурового раствора, а также составить график регулярного технического обслуживания силовой, гидравлической, лебедочной и зажимной систем.

⚠️ Меры предосторожности при бурении глубоких скважин

Перед началом бурения необходимо убедиться в устойчивости платформы, направлении скважины, запасе бурильных труб, водоснабжении и энергоснабжении; после сборки модулей проверить гидравлические соединения и механические крепления; на глубоких стадиях вести непрерывную запись крутящего момента, давления насоса, обратного потока и сопротивления подъему, своевременно реагируя на трендовые аномалии.

Поскольку фактические геологические условия, внутрискважинный инструмент, угол скважины и методы работы могут различаться, конечная эффективность бурения, глубина и выход керна зависят от условий на площадке.
