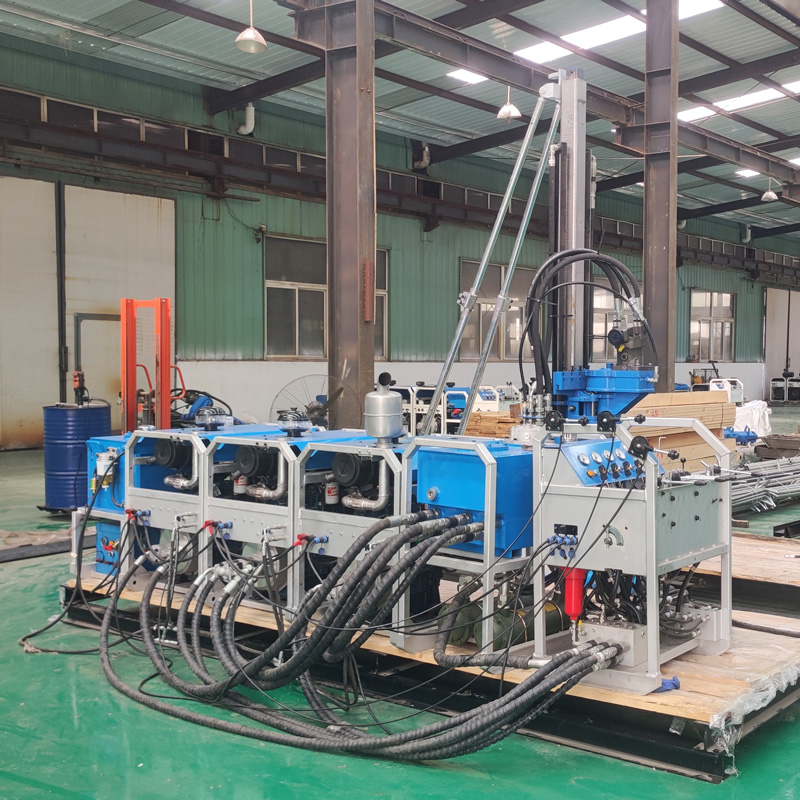

⛏️ CR600P — портативная разборная полностью гидравлическая буровая установка для бурения керна глубиной 600 м

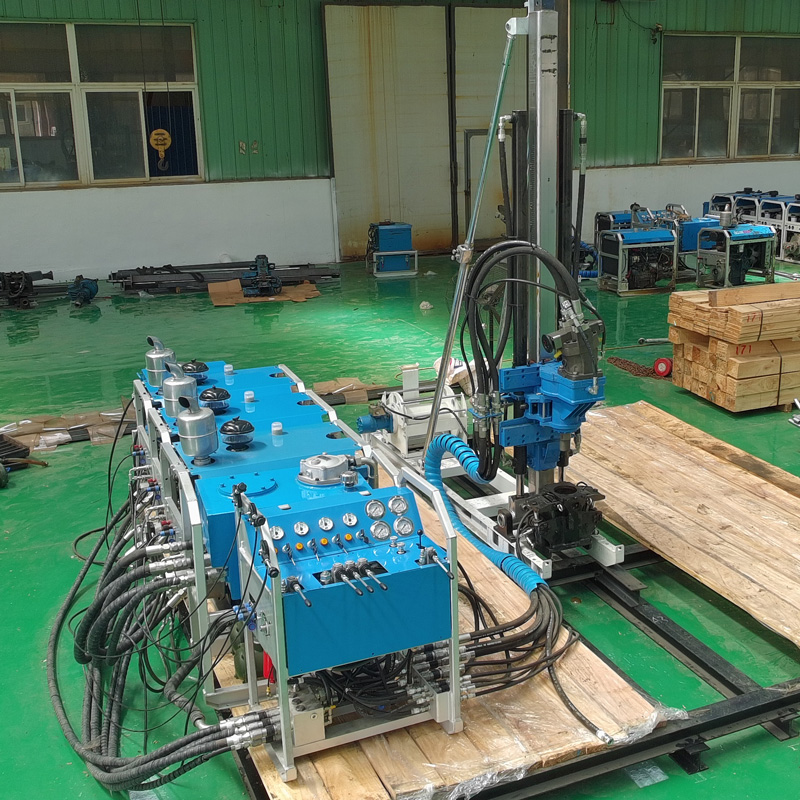

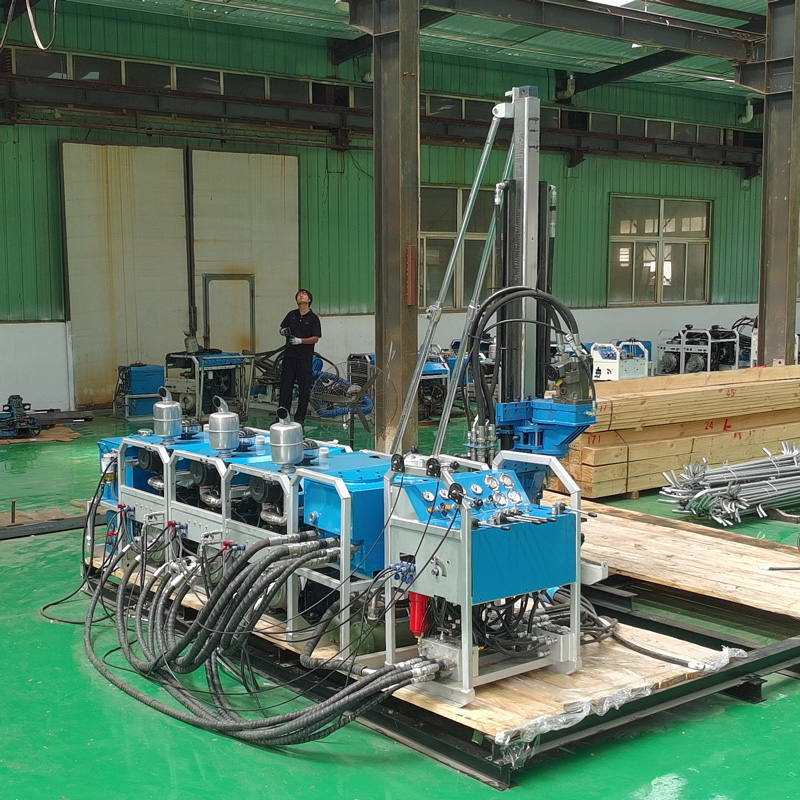

CR600P — это портативная разборная полностью гидравлическая буровая установка для бурения керна, разработанная для горных, лесных районов и месторождений без дорог. Оборудование разделено на несколько независимо переносимых функциональных модулей: силовой, гидравлический, операционный, буровой и насосный. Это обеспечивает возможность бурения керна глубиной до 600 м и снижает сложность транспортировки каждого модуля, что делает установку подходящей для точек бурения, недоступных для крупных гусеничных буровых установок.

🏔️ Горная местность без дорог — основная область применения

Точки геологоразведки часто расположены на склонах, в оврагах, лесных массивах и на временных площадках, где отсутствуют полноценные подъездные пути. Благодаря модульной разборной конструкции CR600P может транспортироваться частями к месту бурения и собираться на месте. Для проектов, требующих минимизации дорожных работ и снижения зависимости от крупногабаритной техники, такая конструкция более гибкая по сравнению с монолитными установками.

⏱️ Быстрая сборка и разборка для непрерывной работы на нескольких точках

Конструкция оптимизирована для быстрой сборки и разборки, а также транспортировки. Согласно документации, сборка может быть выполнена примерно за 30 минут. Фактическое время зависит от расстояния транспортировки, условий площадки, квалификации персонала и вспомогательного оборудования. Для проектов с рассредоточенными точками бурения быстрая сборка значительно сокращает вспомогательные работы при переходе между скважинами.

🎯 Возможность бурения до 600 м подходит для предварительной разведки, ранних стадий детальной разведки и подтверждения рудных тел

CR600P имеет справочную глубину бурения: BQ — 760 м, NQ — 600 м, HQ — 280 м. Установка подходит для проектов, где после поверхностных исследований, геофизических и геохимических аномалий или мелкого бурения требуется получение непрерывного керна для подтверждения минерализованных зон, контроля границ рудных тел и оценки ресурсов средней глубины.

🥇 Бурение золоторудных жил и зон тектонических изменений

Золоторудные месторождения кварцево-жильного типа, сдвигового типа и зоны тектонических изменений часто расположены в пересеченной горной местности. Установка поддерживает бурение под углом 45°–90°, что позволяет выбирать наклонные или почти вертикальные скважины в зависимости от залегания рудного тела, обеспечивая оптимальное пересечение минерализованной зоны. Полученный керн используется для документирования, отбора проб, структурного анализа и оценки непрерывности минерализации.

🟠 Разведка медных, свинцово-цинковых и полиметаллических руд

При разведке медных, свинцово-цинковых и полиметаллических руд непрерывный керн позволяет полностью отразить взаимосвязь вмещающих пород, изменений, зон дробления и минерализованных участков. CR600P подходит для бурения нескольких скважин средней глубины в сложных условиях рельефа, обеспечивая геологические данные для последующего сгущения сети скважин и оценки запасов.

⚙️ Полностью гидравлическое управление для адаптации к изменениям горных пород

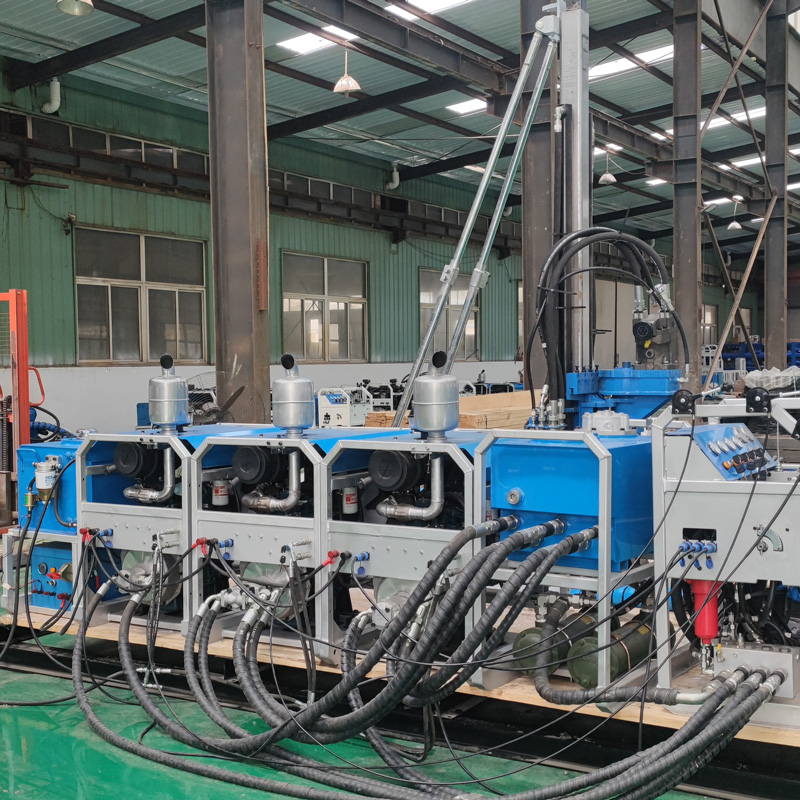

Максимальная скорость вращения силовой головки — 1200 об/мин, максимальный крутящий момент — 780 Н·м, усилие подачи — 55 кН, усилие подъема — 100 кН. Это позволяет регулировать скорость вращения и подачу в зависимости от крепости породы, типа коронки и диаметра керна. В крепких породах следует уделять внимание эффективности резания коронки, а в трещиноватых — контролировать подачу и длину рейса.

🧲 Гидравлический зажимной патрон обеспечивает безопасность и совместимость с буровыми штангами

Максимальное усилие зажима патрона — 120 кН, проходное отверстие — 54–127 мм, управление гидравлическое. В документации подчеркивается наличие защиты от потери давления для снижения риска случайного отсоединения штанг. При свинчивании и развинчивании штанг необходимо поддерживать чистоту поверхностей зажима и регулярно проверять гидравлическое давление.

🧵 Емкость лебедки 800 м для бурения со съемным керноприемником

Лебедка оснащена канатом диаметром 6 мм, емкость — 800 м, скорость подъема — 116 м/мин. Бурение со съемным керноприемником сокращает время на подъем всей колонны для каждого рейса, что особенно эффективно с увеличением глубины скважины. Канат необходимо регулярно проверять на обрывы проволок, сплющивание, износ и правильность намотки.

💧 Циркуляция бурового раствора для охлаждения, выноса шлама и укрепления стенок скважины

Буровой насос — плунжерный высокого давления, производительность 90 л/мин, давление 3 МПа. В крепких породах раствор используется преимущественно для охлаждения и выноса шлама; в сильно выветрелых, трещиноватых или рыхлых интервалах необходимо регулировать свойства раствора и использовать обсадные трубы для поддержания устойчивости стенок скважины, предотвращая обвалы и значительные потери раствора.

⚡ Дизельный и электрический приводы для гибкости конфигурации

CR600P может оснащаться дизельным или электрическим приводом. Требуемая мощность дизельного двигателя — не менее 66 кВт, также возможна комплектация двумя электродвигателями по 22 кВт. Для удаленных полевых проектов обычно предпочтителен автономный привод, а при наличии стабильного электроснабжения можно выбрать электрический вариант с учетом условий питания, обслуживания и стоимости энергии.

🌲 Подходит для лесных, горных и экологически чувствительных зон

Разборная конструкция снижает необходимость заезда крупной техники непосредственно на точку бурения, однако перед началом работ следует оценить устойчивость склонов, риск камнепадов, состояние дорог в сезон дождей, маршруты ручной переноски и несущую способность временных площадок. Сложность горных работ заключается не только в самом бурении, но и в организации транспортировки и обеспечении безопасности на площадке.

⚠️ Меры предосторожности

Перед началом работ необходимо проверить вес модулей и маршруты транспортировки; после сборки проверить быстроразъемные соединения, гидравлические линии и крепления; при наклонном бурении убедиться в устойчивости мачты и основания; в процессе бурения регулярно проверять гидравлическое масло, фильтры, канат, зажимной патрон и буровой насос. При появлении аномального нагрева, утечек или изменений сопротивления при подъеме следует немедленно провести диагностику.

Фактическая эффективность бурения, глубина и выход керна зависят от конкретных геологических условий, состояния скважинного инструмента, угла бурения и методов работы, поэтому окончательные результаты определяются условиями на площадке.
