WRTR1000

💧 WRTR1000 Прицепная роторная буровая установка для водяных скважин глубиной 1000 м

WRTR1000 — это тяжёлая прицепная роторная буровая установка, предназначенная для бурения глубоких водяных скважин глубиной до 1000 м, геотермальных скважин, водоснабжения горнодобывающих предприятий, гидрогеологических и крупных инженерных скважин. На прицепном шасси интегрированы независимый дизельный привод, ротор 25 кН·м, гидравлическая телескопическая К-образная мачта 60 т, двойная лебёдка, высокопроизводительный буровой насос BW1200/7 и вспомогательный генератор 50 кВт. В зависимости от геологических условий возможен переход между прямой промывкой буровым раствором, воздушно-пенным методом, погружным пневмоударником DTH и опциональной эрлифтной обратной циркуляцией.

🎯 Класс 1000 м для настоящих глубоких скважин и сложных геологических проектов

Максимальная глубина бурения 1000 м позволяет WRTR1000 охватывать проекты глубоких подземных вод, которые не под силу обычному оборудованию для скважин малой и средней глубины. Для водоснабжения горнодобывающих предприятий, крупного промышленного водоснабжения, глубоких скважин в засушливых районах, геотермальных исследований и глубокого гидрогеологического бурения этот класс обеспечивает больший запас по глубине. Фактическая глубина бурения определяется с учётом диаметра скважины, бурового инструмента, геологических условий, способа циркуляции и проекта обустройства скважины.

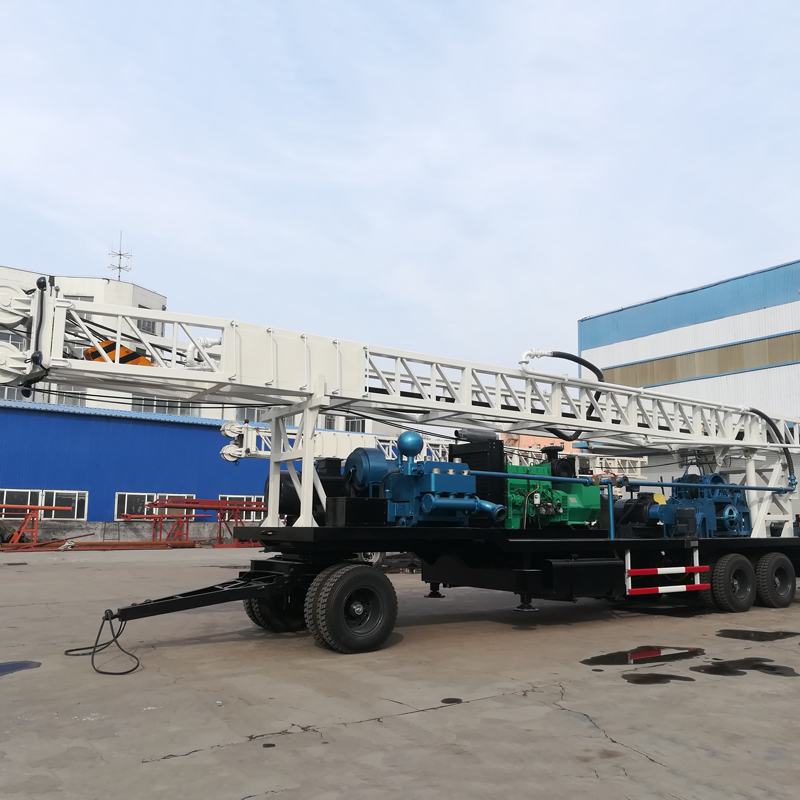

🚛 Прицепная тяжёлая платформа для перевозки крупного бурового комплекса целиком

Мачта, ротор, лебёдка, буровой насос и силовая система размещены на прицепной платформе, что позволяет перевозить установку между объектами подходящим тягачом. Для горнодобывающих предприятий, ферм, геотермальных полей и удалённых проектов водяных скважин такая конструкция удобнее полностью стационарного бурового комплекса при перебазировании между проектами, однако необходимо заранее проверять ширину дорог, грузоподъёмность мостов, радиус поворота и ограничения по высоте при транспортировке.

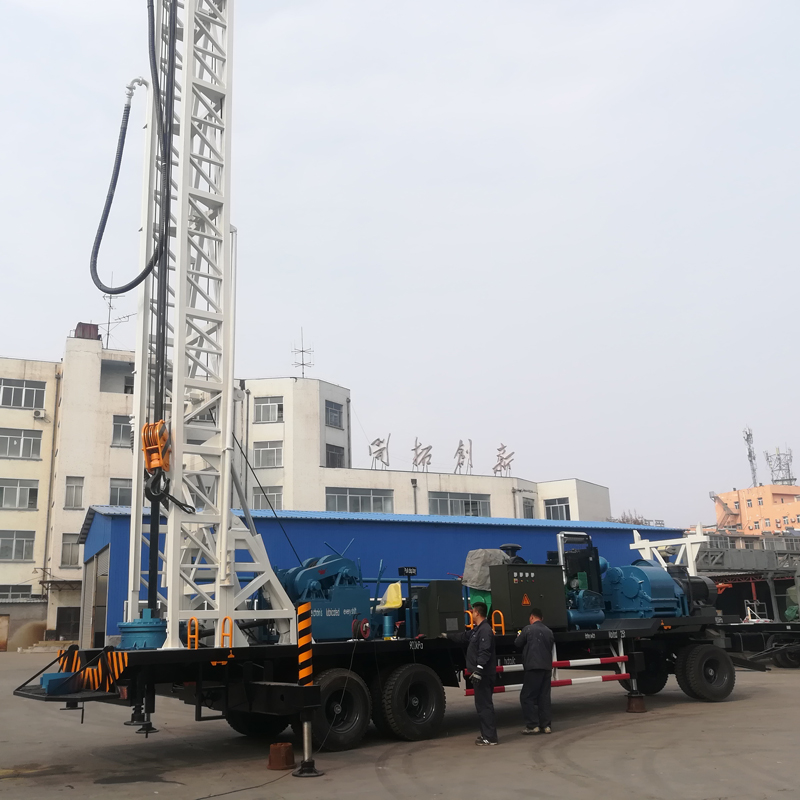

🗼 Гидравлическая телескопическая К-образная мачта 60 т для работы с длинными буровыми колоннами

Общая высота мачты 19,5 м, полезная высота 18,482 м, максимальная нагрузка 60 т. Гидравлическая телескопическая К-образная конструкция обеспечивает работу с длинными бурильными трубами и тяжёлыми буровыми колоннами в глубоких скважинах, а в транспортном положении часть рабочей высоты складывается. В проектах класса 1000 м вес буровой колонны и нагрузки при обсадке значительно выше, поэтому грузоподъёмность мачты является важной основой всей установки.

🔄 Четырёхступенчатый ротор 25 кН·м для работы от рыхлых отложений до скальных пород

Максимальный крутящий момент ротора 25 кН·м, четыре скорости: 37 / 52 / 84 / 145 об/мин. Низкие скорости с высоким крутящим моментом подходят для крупного бурового инструмента, обсадных работ и пород с высоким сопротивлением; более высокие скорости — для относительно устойчивых мягких пород, выветрелых слоёв и части осадочных отложений. При бурении глубоких скважин следует своевременно переключать передачи в зависимости от крутящего момента, выхода раствора и нагрузки на буровой инструмент.

🕳️ Проходное отверстие ротора 660 мм для крупногабаритных обсадных труб и глубоких скважинных конструкций

Максимальный диаметр проходного отверстия ротора 660 мм обеспечивает пространство для крупного ведущего квадрата, бурового инструмента и обсадных работ. Для глубоких водяных скважин и части инженерных скважин большое проходное отверстие позволяет применять более крупные обсадные и фильтровые системы, однако окончательный диаметр скважины следует проектировать исходя из водоносного горизонта, обсадных труб, типа насоса и устойчивости пород; его нельзя напрямую приравнивать к размеру проходного отверстия.

🧵 Главная лебёдка 90 кН + вспомогательная лебёдка 50 кН для повышения эффективности работ на площадке

Тяговое усилие главной лебёдки на одной ветви каната 90 кН, вспомогательной — 50 кН, канатоёмкость барабанов обеих лебёдок 160 м. Главная и вспомогательная лебёдки могут отдельно выполнять спуск-подъём буровой колонны, вспомогательные операции с обсадными трубами, перемещение бурового инструмента и грузоподъёмные работы на площадке, повышая непрерывность работ с длинными бурильными трубами и в глубоких скважинах.

💪 Крюкоблок 60 т и вертлюг 60 т для тяжёлых условий глубоких скважин

Номинальная нагрузка крюкоблока и вертлюга составляет 60 т. В скважинах глубиной 1000 м собственный вес буровой колонны, вес обсадных труб и трение о стенки скважины постепенно возрастают, поэтому более высокая номинальная нагрузка обеспечивает запас для нормального спуска-подъёма и работы с инструментом. При прихватах и аномальном сопротивлении всё равно следует сначала применять промывку, плавный подъём и оценку ситуации в скважине.

🔩 Ведущий квадрат 12,192 м и стандартные бурильные трубы 9,4 м снижают частоту наращивания

Спецификация ведущего квадрата 108 × 108 × 12192 мм, стандартные бурильные трубы 89 × 9400 мм, опционально доступны диаметры труб 89 / 114 / 127 мм. Более длинные трубы позволяют сократить число наращиваний в глубоких скважинах глубиной 1000 м, но одновременно предъявляют повышенные требования к пространству мачты, грузоподъёмным операциям и организации транспортировки.

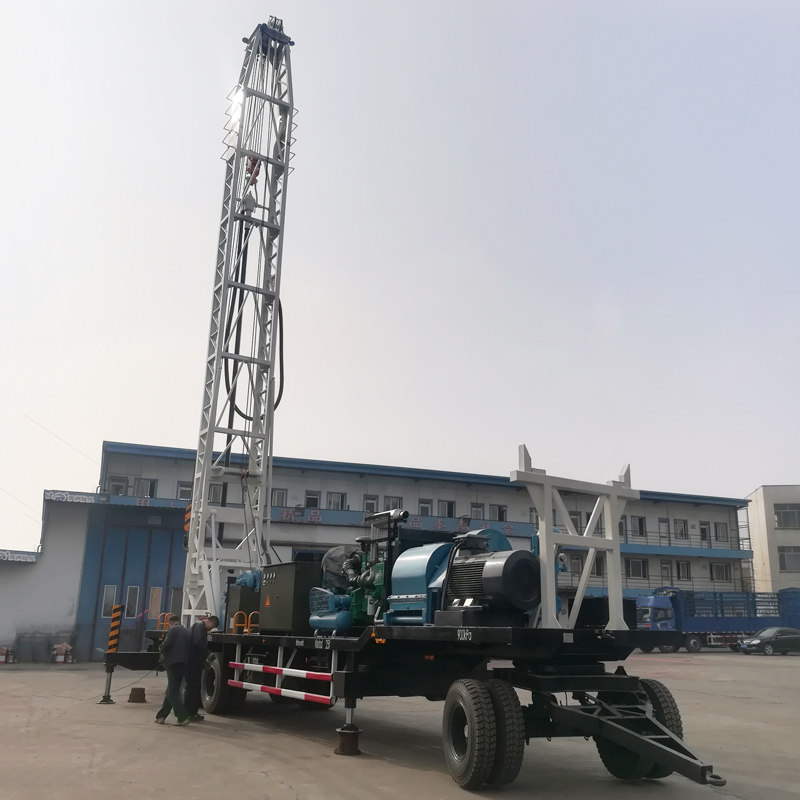

💧 Буровой насос BW1200/7 обеспечивает высокую подачу для циркуляции раствора в глубоких скважинах

Максимальное давление бурового насоса BW1200/7 составляет 7 МПа, подача 1200 л/мин. Он используется для выноса шлама, укрепления стенок скважины, охлаждения долота и контроля давления в скважине при прямой промывке буровым раствором в глубоких скважинах. С увеличением глубины скважины возрастают сопротивление циркуляции и расстояние транспортировки шлама, поэтому высокопроизводительный буровой насос лучше поддерживает стабильный выход раствора.

🟤 Глинистые и мягкие породы подходят для прямой промывки буровым раствором

В глинах, алевритах и других мягких породах можно применять прямую промывку буровым раствором, стабилизируя стенки скважины и вынося шлам на поверхность за счёт правильных свойств раствора. В глинистых слоях следует предотвращать засаливание долота и плохой выход раствора, регулируя частоту вращения, тип долота и свойства раствора.

🏖️ В песчаных и гравийных слоях важно уделять внимание обсадке и предотвращению обрушения стенок

Рыхлые песчаные и гравийные слои склонны к обрушению, поглощению раствора и расширению ствола, может потребоваться временная обсадка или ступенчатая установка обсадных колонн. Проходное отверстие ротора 660 мм и грузоподъёмность мачты 60 т обеспечивают большой рабочий диапазон для обсадных работ, однако конкретное число ступеней обсадки определяется проектом по геологическим условиям.

🪨 Выветрелые и разрушенные породы допускают гибкое переключение способов бурения

При входе в сильно выветрелые или разрушенные породы можно продолжать вращательное бурение в зависимости от сопротивления на забое и выхода раствора либо применять воздушно-пенный или другой подходящий метод. Четырёхступенчатый ротор позволяет регулировать скорость и крутящий момент при изменении твёрдости пород.

💎 В монолитных скальных породах можно использовать погружной пневмоударник DTH

При входе в относительно монолитные твёрдые породы можно оснастить установку подходящим компрессором, погружным пневмоударником и долотом для бурения DTH. В глубоких скважинах в твёрдых породах особенно важно следить за производительностью компрессора, смазкой пневмоударника и выносом шлама: если буровая мелочь не удаляется своевременно с забоя, эффективность бурения заметно снижается.

🫧 Воздушно-пенный метод подходит для выноса шлама и условий поглощения в части глубоких скважин

Бурение с воздушной пеной может применяться на участках сухих скважин, зон поглощения или там, где требуется улучшить вынос шлама. Концентрация пены, расход воздуха и способ подачи должны корректироваться в зависимости от глубины и диаметра скважины, а также проницаемости пород; нельзя применять единые параметры для всех геологических условий.

🔁 Опциональная эрлифтная обратная циркуляция для быстрого выноса шлама и наблюдения за керном

WRTR1000 может быть опционально оснащена эрлифтной обратной циркуляцией для проектов, требующих быстрого выноса шлама или отбора проб буровой мелочи. Это дополнительный способ бурения, а не специализированная установка RC для разведки; если к представительности проб и качеству разделения образцов предъявляются чёткие требования, следует дополнительно оснастить установку соответствующими двойными бурильными трубами, воздушной системой и пробоотборным оборудованием.

🌦️ В смешанных породах можно комбинировать несколько методов бурения

Глубокие скважины часто проходят через глины, пески, гравий, выветрелые породы и скальный грунт. WRTR1000 может использовать промывку буровым раствором и обсадку в верхних рыхлых слоях, а при входе в скальные породы переходить на DTH или воздушно-пенный метод, снижая потребность в частой замене буровой установки из-за несоответствия одного метода изменяющимся породам.

💧 Мощные водоносные горизонты и условия высокого водопритока

При входе в высокопродуктивный водоносный горизонт необходимо корректировать способ циркуляции, порядок обсадки и технологию очистки скважины в зависимости от водопритока. Конечная цель бурения глубокой водяной скважины — не просто достижение глубины, а формирование устойчивых стенок и эффективное использование водоносного горизонта, поэтому проектирование фильтров, тампонажа и типа насоса также важно.

🏠 Глубокие водяные скважины для муниципального водоснабжения и крупных жилых районов

WRTR1000 подходит для муниципального водоснабжения, крупных жилых районов, школ, больниц и других проектов, требующих стабильного источника подземных вод. Глубина до 1000 м позволяет охватывать более глубокие водоносные горизонты, однако перед началом работ следует провести гидрогеологические исследования и оценку качества воды, обоснованно определить целевой горизонт.

🌾 Глубокое орошение и водоснабжение пастбищ

В засушливых районах, на крупных фермах и в сельскохозяйственных зонах с глубоким залеганием подземных вод WRTR1000 может использоваться для бурения глубоких ирригационных скважин и скважин для водоснабжения скота. Диаметр скважины, длина фильтра и производительность насоса должны проектироваться с учётом мощности водоносного горизонта, ожидаемого дебита и долгосрочных потребностей в откачке.

⛏️ Водоснабжение горнодобывающих предприятий и осушение шахт

На горнодобывающих предприятиях установка может использоваться для бурения скважин хозяйственно-питьевого водоснабжения, пылеподавления, мойки оборудования и вспомогательного производственного водоснабжения, а также, в зависимости от гидрогеологического проекта, для части дренажных скважин. Точки бурения на горных проектах обычно рассредоточены, и прицепная платформа облегчает перебазирование между различными буровыми точками в пределах предприятия.

♨️ Геотермальные скважины и скважины температурного градиента

Глубина бурения 1000 м, тяжёлая мачта и многофункциональность позволяют использовать WRTR1000 для геотермальных исследований, скважин температурного градиента и части геотермальных водяных скважин. В геотермальных проектах также необходимо учитывать высокотемпературные породы, класс обсадных труб, цементирование и циркуляционную среду; работы должны выполняться по специальному проекту.

🧭 Гидрогеологические и общие геологические изыскания

Оборудование может применяться для гидрогеологических исследований и общего глубокого геологического бурения, позволяя судить об изменениях пород по шламу, выходу раствора, водопритоку и реакции на бурение. Если проект требует непрерывного отбора качественного керна, следует использовать специализированную колонковую буровую установку.

⚡ Дизельный двигатель Cummins 269 кВт обеспечивает независимый тяжёлый привод

Установка оснащена дизельным двигателем Cummins NTA855-C360 мощностью 269 кВт с номинальной частотой вращения 2100 об/мин, что подходит для удалённых площадок без стабильной электросети. При непрерывной работе в глубоких скважинах следует уделять особое внимание обслуживанию систем охлаждения, топливной и воздушной фильтрации, чтобы избежать падения мощности при длительной высокой нагрузке.

🔌 Вспомогательный генератор 50 кВт для электроснабжения площадки

Мощность вспомогательного генератора 50 кВт, он может обеспечивать питание освещения площадки, инструмента, вспомогательных насосов и электрооборудования на объекте. В удалённых проектах всё равно следует правильно рассчитывать суммарную электрическую нагрузку и выполнять заземление и защиту распределительных сетей в соответствии с нормами.

🦿 Четыре гидравлические опоры + две механические фиксирующие опоры для повышения устойчивости буровой площадки

Система опор включает 4 гидравлические опоры и 2 механические фиксирующие опоры. Гидравлические опоры используются для быстрого выравнивания, механические обеспечивают вторичную фиксацию после установки, что помогает сохранять устойчивость установки при высоком крутящем моменте вращения, подъёме лебёдкой и обсадных работах.

📦 Прицепная платформа 15,3 м предъявляет повышенные требования к маршруту транспортировки

Транспортные габариты примерно 15300 × 2800 × 4450 мм. Перед межрегиональной перевозкой следует уточнить тягач, ограничения по ширине и высоте дорог, грузоподъёмность мостов, радиус поворота и местные правила перевозки. На буровой площадке также необходимо предусмотреть достаточное пространство для подъёма мачты, размещения системы раствора, бурильных и обсадных труб.

⚠️ Меры предосторожности при бурении прицепной установкой глубоких скважин глубиной 1000 м

Перед началом работ следует проверить дизельный двигатель, ротор, К-образную мачту, лебёдки, стальные канаты, вертлюг, буровой насос, опоры и электрическую систему; на этапе глубокой скважины постоянно фиксировать крутящий момент ротора, выход раствора, давление насоса, сопротивление при подъёме и изменения водопритока; при переключении между различными способами бурения заново проверять буровой инструмент, циркуляционную систему и условия безопасности.

Поскольку фактические геологические условия, скважинный инструмент, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины определяются фактическими условиями на площадке.

📊 Основные технические параметры
