WRTR600

💧 WRTR600 Прицепная роторная буровая установка для водяных скважин глубиной 600 м

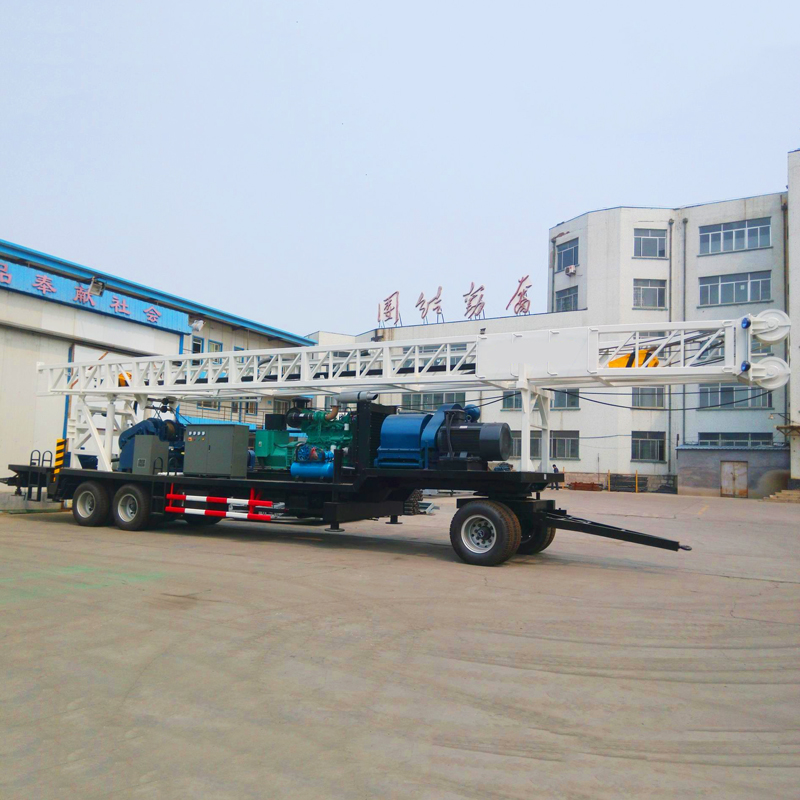

WRTR600 — это прицепная буровая установка класса 600 м, в основе которой лежит роторное вращательное бурение и промывка буровым раствором. Оборудование объединяет дизельный генератор, буровой насос 3NB-130, ротор, двойную лебёдку, мачту, выносные опоры и вспомогательный механизм для отвинчивания труб на прицепном шасси. Установка подходит для глубоких водяных и геотермальных скважин, гидрогеологических исследований, общего геологоразведочного бурения и некоторых видов бурения под фундаменты.

🚛 Прицепная конструкция упрощает перебазирование между проектами

Весь буровой комплекс можно перевозить между объектами с помощью подходящего тягача, что снижает сложность раздельной транспортировки мачты, силовой установки и системы бурового раствора. Для подрядчиков, выполняющих бурение водяных скважин в посёлках, для сельскохозяйственного орошения, геотермальных и инженерных скважин, такая конструкция лучше подходит для непрерывной работы на нескольких площадках.

📏 Глубина бурения 600 м охватывает проекты средних и глубоких подземных вод

Максимальная глубина бурения 600 м, максимальный диаметр бурения 500 мм. Установка может использоваться для разработки средних и глубоких подземных вод, сельскохозяйственных и промышленных водяных скважин, а также для части геотермальных исследований и проектов геотермальных скважин средней глубины. Фактическая глубина и диаметр бурения зависят от геологических условий, бурового инструмента, циркуляции бурового раствора, конструкции обсадной колонны и сопротивления в скважине.

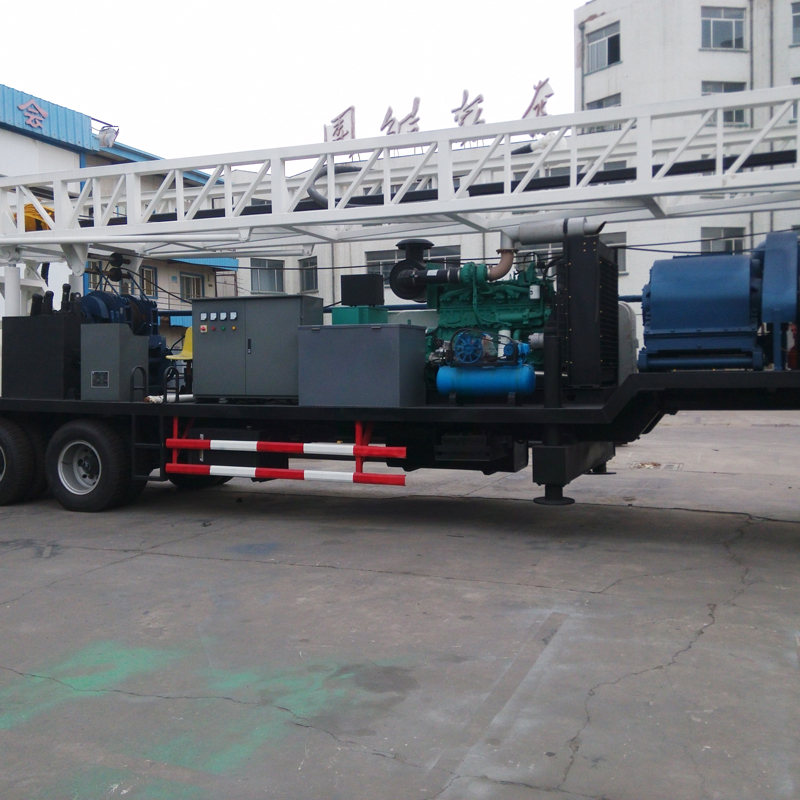

🔄 Трёхступенчатый ротор адаптируется к разным породам и нагрузкам

Ротор обеспечивает три скорости вращения: 38 / 57 / 85 об/мин, что соответствует теоретическому крутящему моменту примерно 13,8 / 9,2 / 6,2 кН·м. Низкая передача обеспечивает более высокий крутящий момент и лучше подходит для большого диаметра, тяжёлого бурового инструмента и пород с высоким сопротивлением; более высокие скорости подходят для этапов бурения с меньшим сопротивлением.

🕳️ Проходное отверстие ротора 500 мм подходит для обсадных труб и крупногабаритного инструмента

Проходное отверстие ротора 500 мм обеспечивает пространство для бурильных труб большего размера, обсадных труб и части инженерного бурового инструмента, что подходит для бурения отверстий большего диаметра и работ с обсадными трубами при сооружении водяных скважин и фундаментов. Окончательный диаметр скважины всё равно следует определять с учётом геологических условий и проекта скважины.

🧵 Основная и вспомогательная лебёдки повышают эффективность работы с буровым инструментом

Тяговое усилие основной лебёдки на одном тросе составляет 40 кН, вспомогательной — 30 кН. Они могут использоваться соответственно для подъёма бурового инструмента, вспомогательных операций с обсадными трубами, перемещения инструмента и вспомогательных работ на площадке. При бурении глубоких скважин следует регулярно проверять состояние стального каната, тормозной системы и укладки каната на барабане.

💪 Нагрузка вертлюга 30 т подходит для вращательного бурения глубоких скважин

Максимальная нагрузка вертлюга составляет 30 т, внутренний диаметр — 63,5 мм, что позволяет работать с бурильной колонной в глубоких скважинах и обеспечивать циркуляцию бурового раствора. По мере увеличения глубины скважины собственный вес бурильной колонны и трение о стенки скважины постепенно возрастают, поэтому согласованность вертлюга, лебёдки, ведущей и бурильных труб имеет большое значение.

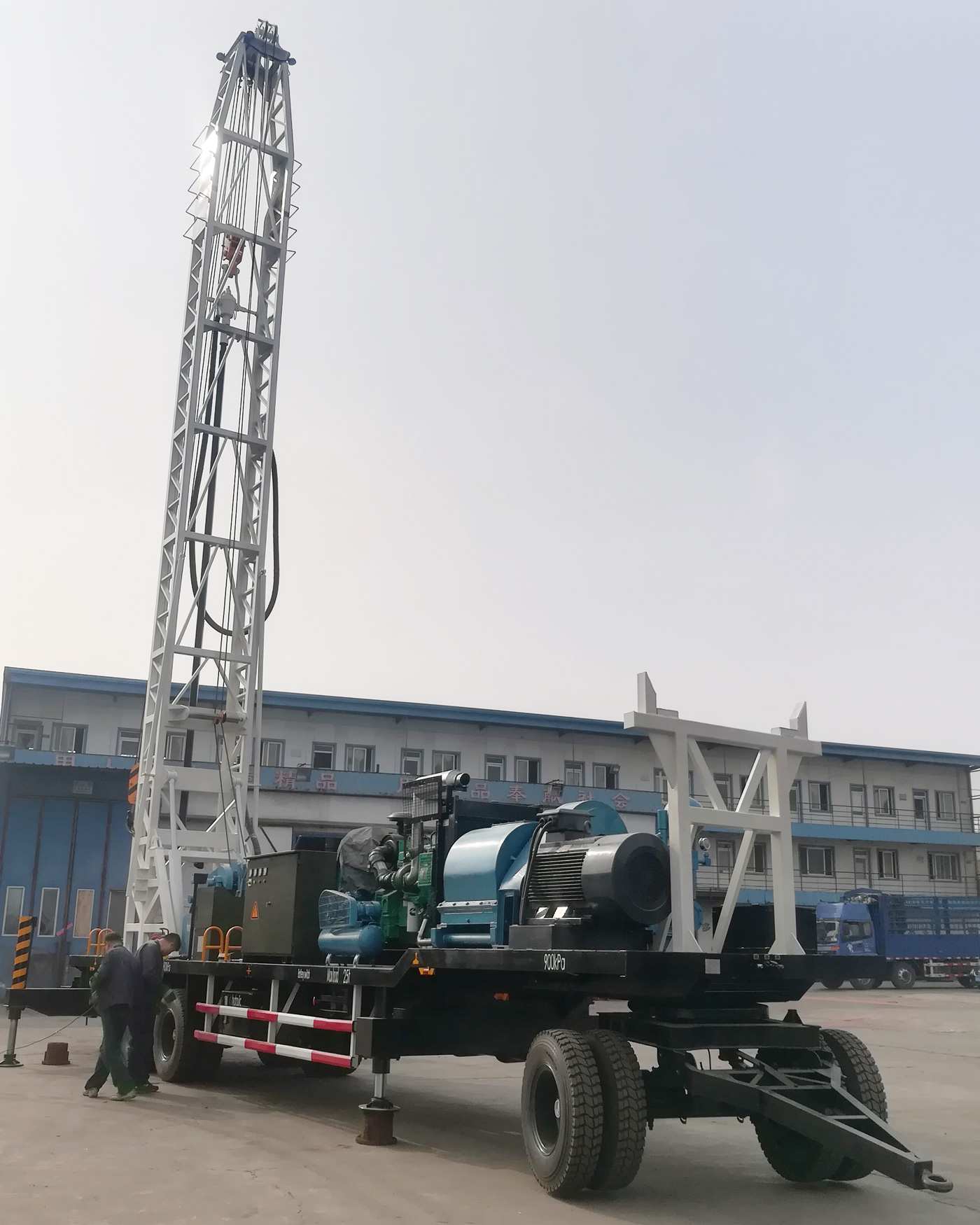

🗼 Короткая мачта 12 м и длинная мачта 15 м выбираются под проект

Версия с короткой мачтой имеет эффективную высоту 12 м и комплектуется ведущей трубой 7,5 м и бурильными трубами 5,5 м; версия с длинной мачтой имеет эффективную высоту 15 м и комплектуется ведущей трубой 10,5 м и бурильными трубами 9 м. Короткая мачта удобнее для транспортировки и адаптации к площадке, а длинная мачта позволяет сократить количество наращиваний и повысить эффективность непрерывного бурения глубоких скважин.

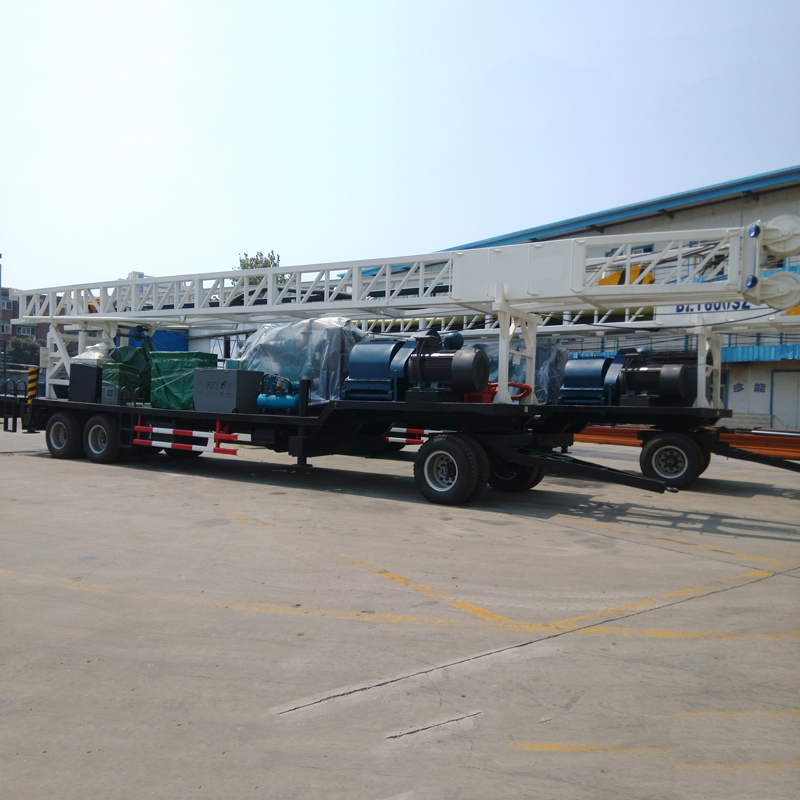

⚡ Дизельный генератор 200 кВт подходит для площадок без электросети

Оборудование оснащено дизельным генераторным агрегатом SCGC-200kW с номинальным напряжением 380 В, номинальным током 360 А и частотой 50 Гц. Он обеспечивает питание бурового насоса, гидравлического насоса и вспомогательного электрооборудования, что подходит для удалённых районов и проектов без стабильной электросети.

💧 Буровой насос 3NB-130 для циркуляции, выноса шлама и укрепления стенок скважины

Буровой насос 3NB-130 имеет номинальную подачу 8,4–16,6 л/с, номинальное рабочее давление 5–10 МПа и приводится в действие электродвигателем 90 кВт. Циркуляция бурового раствора используется для выноса бурового шлама, охлаждения долота, поддержания устойчивости стенок скважины и контроля давления в скважине, что является важной системой при бурении в рыхлых породах.

🟤 В грунтовых и глинистых породах особое внимание уделяется свойствам бурового раствора

В грунтовых, глинистых и мягких покровных слоях вязкость бурового раствора следует регулировать с учётом проницаемости пород, диаметра скважины и условий возврата раствора. Слишком жидкий раствор может привести к недостаточному выносу шлама и потере устойчивости стенок скважины, а слишком густой — к увеличению сопротивления циркуляции и нагрузки на буровой насос.

🏖️ В песчаных и гравийных слоях следует сочетать бурение с обсадными трубами

В песчаных, гравийных и рыхлых покровных слоях легко возникают обрушения и утечки раствора. Можно применять буровой раствор с подходящими свойствами в сочетании с временными обсадными трубами или поэтапным спуском обсадных колонн: сначала создать устойчивый интервал скважины, затем продолжать бурение на глубину.

🪨 В выветрелых и смешанных породах требуется динамическая корректировка технологии

В выветрелых породах и смешанных грунтово-скальных толщах наблюдаются заметные изменения твёрдости. В зависимости от ситуации можно выбирать шарошечные долота, лопастные долота или другой вращательный буровой инструмент, а также корректировать режим бурения с учётом скорости вращения ротора, крутящего момента и подачи бурового насоса.

🏠 Скважины для сельского водоснабжения и сельскохозяйственного орошения

WRTR600 может использоваться для бытовых водяных скважин в посёлках, скважин для орошения полей, садов и крупномасштабной добычи подземных вод в сельском хозяйстве. Глубина бурения класса 600 м обеспечивает больший запас для поиска воды в районах с глубоким залеганием подземных вод. При сооружении скважины следует проектировать обсадные трубы, фильтры и насос с учётом положения водоносного горизонта.

🏭 Водоснабжение промышленных и инженерных объектов

Заводы, промышленные парки, строительные лагеря и объекты инфраструктуры могут использовать WRTR600 для разработки средних и глубоких подземных вод. Для проектов, требующих большого диаметра скважины и высокой производительности, максимальная способность бурения 500 мм и роторная система с промывкой обеспечивают больше возможностей для конфигурации скважины.

♨️ Геотермальные скважины и геотермальные исследования

Глубина бурения класса 600 м и способность к циркуляции бурового раствора под высоким давлением делают оборудование пригодным для части геотермальных исследований и проектов средних и глубоких геотермальных скважин. Помимо глубины бурения, при геотермальных работах необходимо учитывать температуру пород, циркуляционную среду, обсадные трубы и требования к цементированию.

🧭 Гидрогеология и общая геологоразведка

Оборудование может использоваться для гидрогеологических исследований и общего бурения пород. По буровому шламу, возврату воды, параметрам бурового раствора и изменениям при бурении можно судить о переходах пород и наличии подземных вод. Если проект требует непрерывного отбора качественных кернов, следует использовать специализированную колонковую буровую установку.

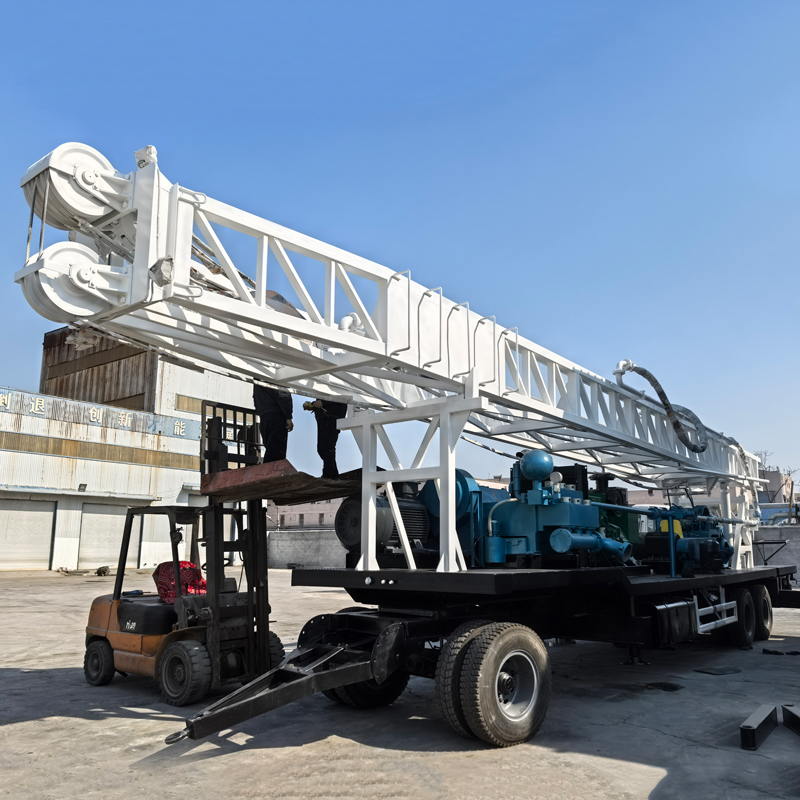

📦 Условия транспортировки длинной и короткой мачты существенно различаются

Транспортные размеры с короткой мачтой составляют примерно 15100 × 2480 × 4100 мм, с длинной мачтой — примерно 16630 × 2480 × 4100 мм. Перед началом работ в другом регионе следует уточнить ширину дорог, радиус поворота, допустимую нагрузку на мосты, ограничения по высоте и местные требования к перевозке прицепов.

⚠️ Меры предосторожности при работе с прицепной роторной буровой установкой

Перед началом работы следует проверить буровую мачту, лебёдки, стальные канаты, вертлюг, ротор, буровой насос, генератор и электрическую систему; при подъёме мачты убедиться в отсутствии воздушных линий и препятствий сверху; при циркуляции бурового раствора следить за трубопроводами высокого давления, давлением насоса и утечками; персонал не должен находиться под подвешенным буровым инструментом или рядом с вращающимся инструментом.

Поскольку фактические геологические условия, скважинный инструмент, угол бурения и методы работы могут различаться, окончательная эффективность бурения, глубина и результат сооружения скважины должны определяться фактическими условиями на площадке.
