WRT1200

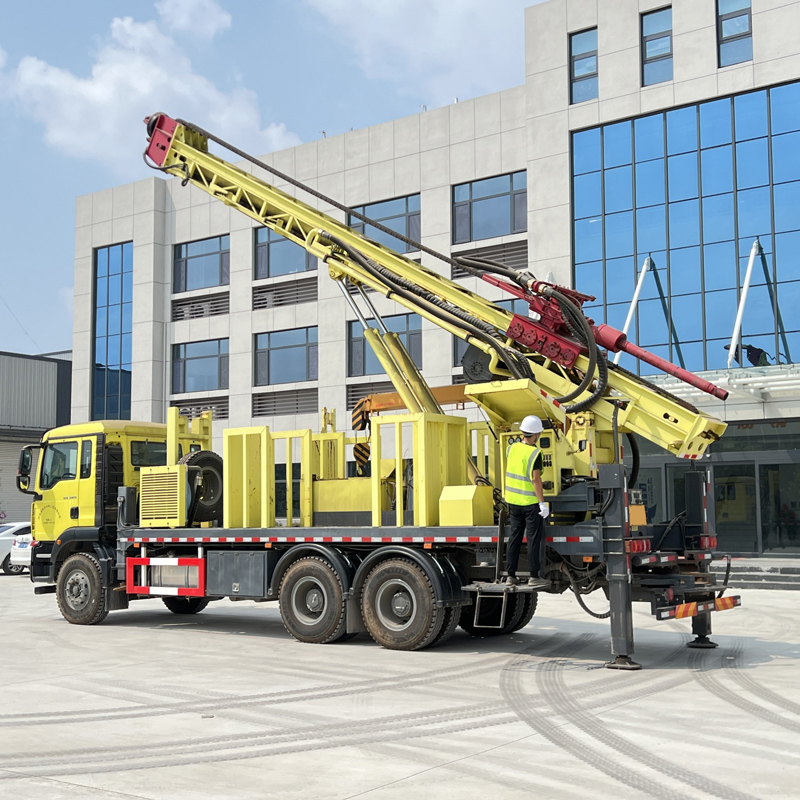

💧 WRT1200 Автомобильная буровая установка для водяных скважин с прямой мачтой на 1200 м

WRT1200 — это тяжёлая автомобильная полностью гидравлическая буровая установка для водяных скважин, предназначенная для сверхглубоких водяных скважин класса 1200 м, крупнодиаметральной разработки подземных вод и строительства в сложных геологических условиях. Вся машина имеет прямую мачту, объединяя мачту, силовой вертлюг, гидравлическую подачу, две вспомогательные лебёдки и систему управления на автомобильном шасси. Максимальная глубина бурения 1200 м, диаметр бурения 105–900 мм, усилие подъёма 61 т, двухрежимный крутящий момент вращения 24000 / 12000 Н·м и дизельная мощность 220 / 264 кВт. Может использоваться для водоснабжения горнодобывающих районов, промышленного водоснабжения, глубокого орошения, водопонижения в строительстве и геотермальных исследований.

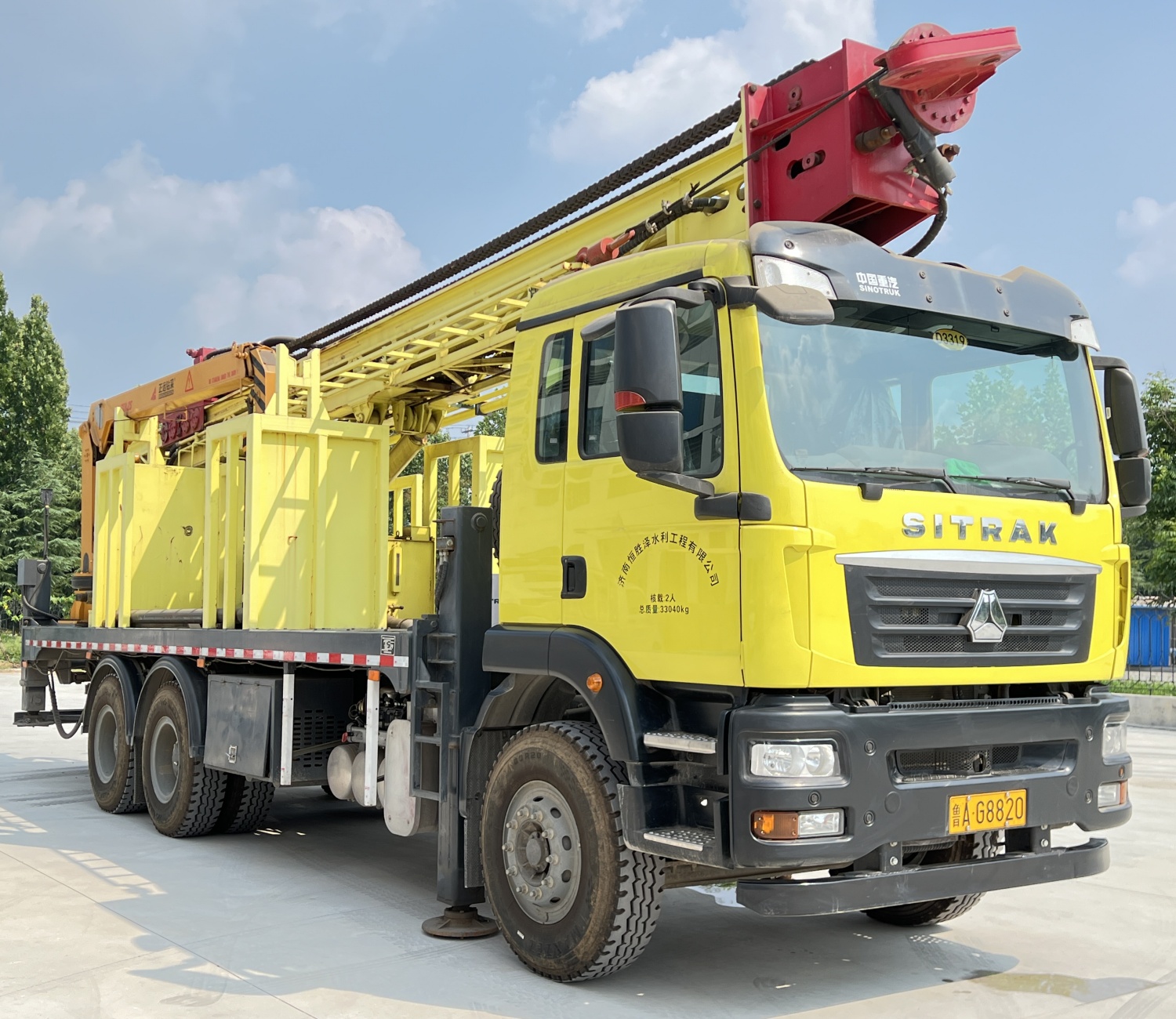

🚚 Автомобильная платформа лучше подходит для межрегионального перемещения крупных проектов глубоких скважин

Буровые установки для водяных скважин класса 1200 м обычно имеют большие размеры и множество комплектующих. Если полагаться на частую погрузку и разгрузку с помощью низкорамных прицепов, время переключения между проектами значительно увеличивается. WRT1200 интегрирует основные буровые системы на автомобильном шасси, что делает его более подходящим для дорожного перемещения между горнодобывающими районами, промышленными парками, фермами и разными городами. Для профессиональных подрядчиков по бурению скважин автомобильное исполнение позволяет снизить затраты на повторную погрузку, разгрузку и организацию подъёмных работ.

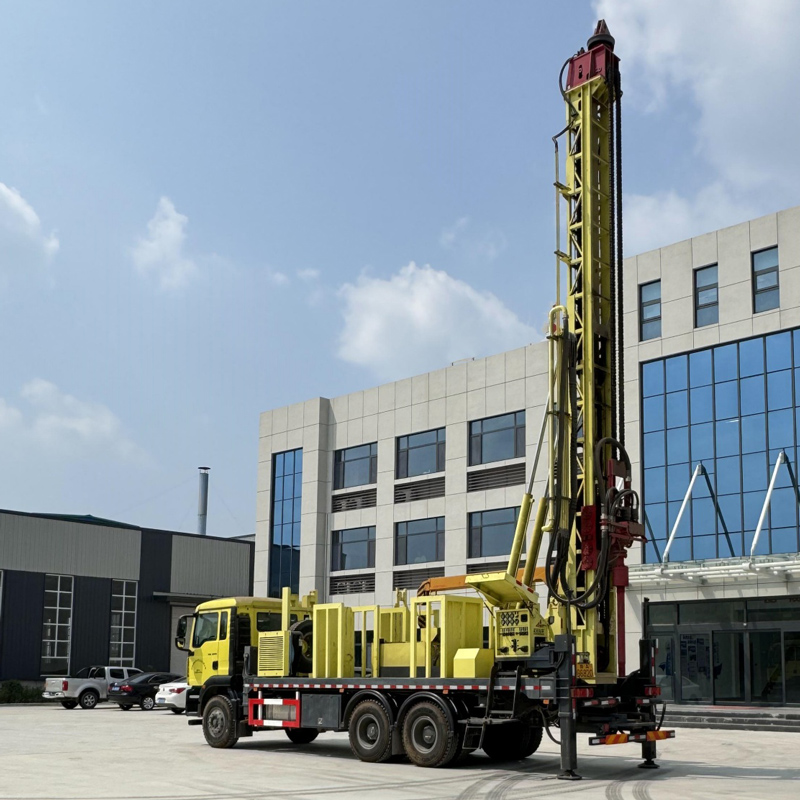

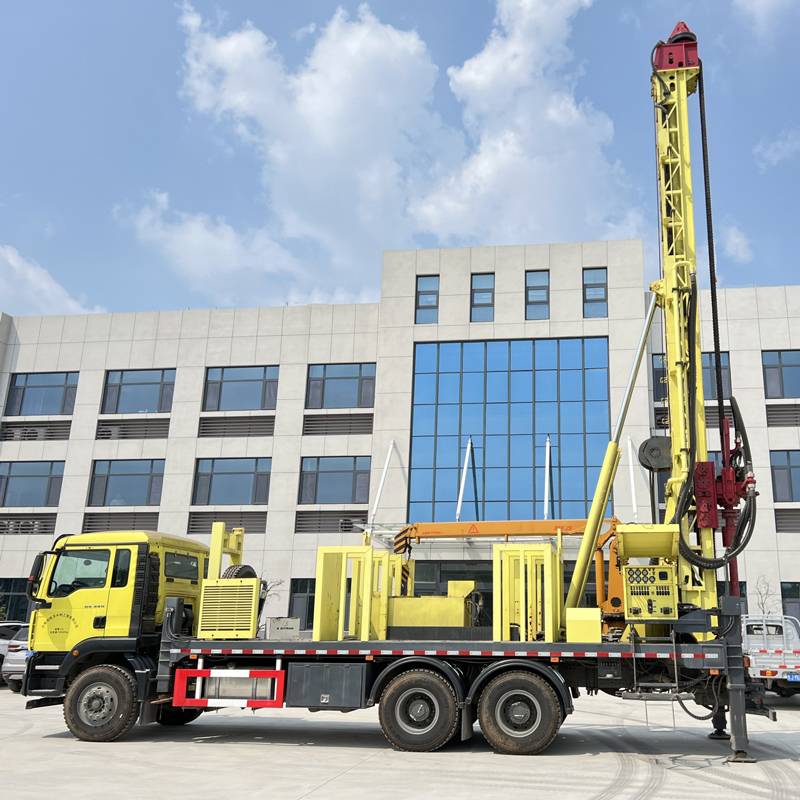

🏗️ Прямая мачта больше ориентирована на устойчивость глубоких скважин и высоконагруженные работы

WRT1200 использует прямую мачту, а не телескопическую. Для глубоких скважин класса 1200 м преимущество прямой мачты заключается в более прямом пути передачи усилий, что подходит для длительного высокомоментного вращения, спуско-подъёма тяжёлых буровых колонн и обсадных работ. Платой за это является более фиксированный транспортный габарит, поэтому перед началом работ следует проверить ограничения по высоте дорог, пространство для въезда и габариты площадки.

🌐 Глубина бурения 1200 м подходит для глубоких подземных вод и крупномасштабных проектов водоснабжения

Максимальная глубина бурения 1200 м позволяет WRT1200 охватывать проекты глубоких подземных вод, которые трудно выполнить оборудованием для средних и глубоких скважин. Для сценариев, где водоносные горизонты на малой глубине недостаточны, горнодобывающим районам требуется более стабильный источник воды, промышленным проектам необходимо высоконадёжное водоснабжение или геотермальные исследования требуют проверки более глубоких слоёв, запас глубины класса 1200 м имеет практическое значение.

🕳️ Диапазон диаметров 105–900 мм подходит для проектирования скважин с большим расходом

Диапазон диаметров бурения 105–900 мм охватывает от обычных глубоких водяных скважин до крупнодиаметральных скважин подземных вод. Больший диаметр способствует установке более крупных обсадных труб и погружных насосов, но одновременно увеличивает нагрузку на буровой инструмент, вес обсадных труб, потребность в удалении шлама и нагрузку на компрессор. Поэтому в реальном проекте следует проектировать разумный диаметр исходя из дебита, обсадных труб и типа насоса.

💪 Усилие подъёма 61 т удовлетворяет работе с буровой колонной и обсадными трубами класса 1200 м

Усилие подъёма 61 т, осевое давление 13 т. С увеличением глубины скважины собственный вес буровых штанг, вес обсадных труб и трение о стенки скважины значительно возрастают. Более высокая грузоподъёмность способствует спуско-подъёму в глубоких скважинах, извлечению погружных молотов и частичным обсадным работам. Если сопротивление при подъёме аномально, следует сначала очистить скважину и оценить состояние стенок, бурового инструмента и осадка, а не просто полагаться на максимальное усилие подъёма.

🔄 Крутящий момент вращения 24000 / 12000 Н·м подходит для крупных диаметров и твёрдых пород

Максимальный крутящий момент системы вращения 24000 / 12000 Н·м соответствует двухскоростной конфигурации 75 / 150 об/мин. Низкая скорость и высокий момент больше подходят для крупных диаметров, твёрдых пород и участков с высоким трением, а высокая скорость — для стабильных пород с меньшим сопротивлением. В процессе бурения следует своевременно переключать режимы в зависимости от нагрузки на инструмент, выноса шлама и изменения крутящего момента.

🚀 Ход подачи 7 / 13 м предоставляет выбор различной эффективности бурения

Указанный ход подачи/подачи составляет 7 / 13 м и может быть выбран в зависимости от окончательной конфигурации. Более длинный ход уменьшает частоту возврата силового вертлюга и операций с буровыми штангами, что больше подходит для проектов глубоких скважин, стремящихся к непрерывной эффективности бурения; конфигурация 7 м легче сочетает общую структуру машины и адаптацию к площадке. Окончательная конфигурация должна основываться на технических данных поставки.

🔩 Буровые штанги 127 мм больше подходят для высоконагруженного бурения глубоких скважин

Рекомендуемый диаметр буровых штанг 127 мм, длина штанг поддерживает 3 м или 6 м. Штанги большего диаметра лучше подходят для высокого крутящего момента и глубоких скважин; штанги 6 м уменьшают количество соединений, а штанги 3 м более гибки при транспортировке, ручной работе и в ограниченных условиях. Прочность штанг, резьба и прямолинейность должны входить в ежедневный контроль.

💨 Диапазон давления воздуха 1,65–8 МПа подходит для различных условий DTH

При бурении погружным молотом DTH рекомендуемое рабочее давление 1,65–8 МПа, расход воздуха 16–120 м³/мин. Для глубоких скважин класса 1200 м, крупных диаметров и твёрдых пород требования к давлению и подаче компрессора очень высоки. Если давление удовлетворяется, а подача недостаточна, это всё равно может привести к недостаточному удару, трудностям с выносом шлама и накоплению шлама на забое.

💎 В цельных твёрдых породах можно использовать погружные молоты среднего и высокого давления

При входе в относительно цельные твёрдые породы, такие как известняк, песчаник, гранит, можно применять погружные молоты среднего и высокого давления для бурения DTH. При бурении глубоких скважин в твёрдых породах следует поддерживать смазку погружного молота, состояние долота и непрерывную очистку скважины. Как только вынос шлама уменьшается, давление воздуха колеблется или сопротивление вращению становится аномальным, следует своевременно определить утечку воздуха, накопление шлама или износ долота.

🌧️ В верхних рыхлых слоях приоритет следует отдавать стабильности стенок скважины

В грунтовых, глинистых, песчаных и гравийных слоях можно применять вращательное бурение с промывочной жидкостью, обсадные трубы или другие методы стабилизации скважины. Для сверхглубоких скважин 1200 м стабильность верхних интервалов особенно важна, поскольку раннее обрушение, сужение или проблемы с обсадными трубами значительно увеличивают риски и затраты на последующее глубокое бурение.

🧱 Выветрелые породы и зоны дробления требуют контроля подачи и очистки скважины

В выветрелых породах и тектонических зонах дробления легко возникают вывалы, сужение, утечки воздуха и прихваты. При входе в такие интервалы следует снизить слишком быструю подачу, усилить очистку скважины и своевременно применять обсадные трубы или пенообразующие добавки в зависимости от состояния стенок. В глубоких скважинах образование крупных вывалов значительно сложнее устранить, чем в мелких.

💧 В мощных водоносных горизонтах и зонах с высоким притоком воды необходимо корректировать схему циркуляции

После входа в основной водоносный горизонт подземные воды изменяют вынос шлама погружным молотом и состояние давления в скважине. Персонал должен фиксировать глубину основных водоносных горизонтов и корректировать подачу воздуха, очистку скважины и схему обсадки в зависимости от притока воды. На этапе обустройства скважины также следует проектировать фильтры, водоизоляционные интервалы и окончательный тип насоса с учётом распределения водоносных горизонтов.

🌾 Глубокое сельскохозяйственное орошение и водоснабжение крупных ферм

В сельскохозяйственных районах с глубоким залеганием подземных вод, на крупных фермах и в животноводческих районах можно использовать WRT1200 для строительства глубоких ирригационных скважин. Запас глубины класса 1200 м и диапазон диаметров 105–900 мм предоставляют больше возможностей для проектирования под различные потребности в дебите, а автомобильная конструкция подходит для быстрого перемещения между скважинами.

🏘️ Глубокое водоснабжение крупных сообществ и муниципалитетов

Для сообществ и общественных проектов с недостаточными поверхностными источниками, большим населением или высокими требованиями к стабильности WRT1200 может использоваться для разработки глубоких подземных вод. Перед началом работ необходимо выполнить гидрогеологическую оценку и оценку качества воды, а затем определить целевой водоносный горизонт, а не просто бурить на максимальную глубину.

🏭 Промышленные парки и водяные скважины крупных проектов

Заводы, промышленные парки, энергетические проекты и крупные строительные лагеря могут использовать WRT1200 для разработки вспомогательной производственной, бытовой и промывочной воды. Возможность крупных диаметров и высокое усилие подъёма больше подходят для долгосрочных проектов водоснабжения с большим расходом, а также облегчают установку обсадных труб и насосов большего размера.

⛏️ Водоснабжение горнодобывающих районов и водопонижение на рудниках

WRT1200 может использоваться для водоснабжения лагерей, пылеподавления, промывки оборудования и вспомогательной производственной воды, а также может выполнять часть водопонижающих скважин в горнодобывающих районах согласно специальному гидрогеологическому проекту. Дорожные условия в горнодобывающих районах могут быть сложными; перед въездом необходимо проверить проходимость автомобильного шасси, повороты, уклоны и несущую способность буровой площадки.

♨️ Геотермальные исследования и скважины глубинного температурного градиента

Глубина бурения класса 1200 м может использоваться для части геотермальных исследований, скважин температурного градиента и глубинной геологической проверки. В геотермальных проектах также необходимо учитывать температуру пласта, циркуляционную среду, класс обсадных труб и требования к цементированию. Для промышленных геотермальных эксплуатационных скважин следует конфигурировать буровой инструмент и систему обустройства скважины на основе специального проекта.

🧵 Две вспомогательные лебёдки 4 т + 3 т повышают эффективность на площадке глубоких скважин

Оборудование оснащено большой вспомогательной лебёдкой 4 т и малой вспомогательной лебёдкой 3 т, которые можно использовать для перемещения погружных молотов, буровых штанг, обсадных труб, воздуховодов и площадочных принадлежностей. В проектах 1200 м больше бурового инструмента и больше вес отдельных единиц; двойные лебёдки помогают сократить ручную переноску и повысить эффективность организации буровой площадки.

⚡ Дизельная мощность 220 / 264 кВт может быть сконфигурирована по нагрузке проекта

Оборудование может быть оснащено дизельным двигателем 220 кВт или 264 кВт. Различные варианты мощности могут выбираться в зависимости от основного диаметра, твёрдости пород, вспомогательных систем и нагрузки проекта. Для долгосрочного бурения крупного диаметра или высоконагруженных твёрдых пород следует в полной мере учитывать запас мощности и способность к охлаждению.

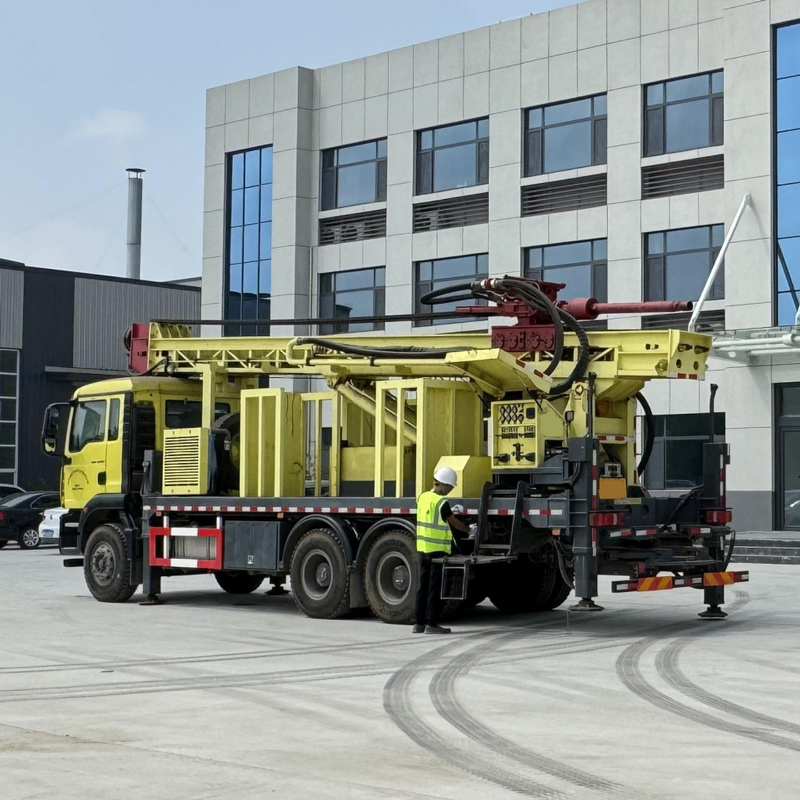

📦 Общий вес 32 т требует предварительного планирования дорог и буровой площадки

Общий вес машины около 32 т, транспортные размеры около 11,5 × 2,25 × 3,2 м. Хотя автомобильная конструкция повышает эффективность дорожного перемещения, перед въездом на проект всё ещё необходимо проверить ширину дорог, несущую способность мостов, радиус поворота, несущую способность площадки и препятствия сверху, чтобы обеспечить безопасный доступ и развёртывание оборудования.

⚠️ Меры предосторожности при работе и перемещении автомобильной буровой установки с прямой мачтой на 1200 м

Перед началом работы ежедневно следует проверять автомобильное шасси, прямую мачту, гидравлическую систему, силовой вертлюг, лебёдки, буровые штанги и шланги высокого давления; при бурении глубоких скважин постоянно фиксировать давление воздуха, крутящий момент, вынос шлама, приток воды и сопротивление подъёму; перед перемещением необходимо вернуть мачту и рабочие механизмы в безопасное транспортное положение и закрепить оборудование в соответствии с требованиями дорожной перевозки.

Поскольку фактические геологические условия, скважинный инструмент, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины должны определяться фактическими условиями на площадке.

📊 Основные технические параметры
