⛏️ WR400RC Гусеничная буровая установка обратной циркуляции на 400 м

WR400RC — это гусеничная буровая установка обратной циркуляции, сочетающая возможности разведки полезных ископаемых, геологического опробования и бурения водозаборных скважин средней и большой глубины. По сравнению с обычными буровыми установками для водозаборных скважин она делает акцент на возврате шлама и способности отбирать пробы при обратной циркуляции; по сравнению с колонковыми буровыми установками она в основном получает шламовые пробы, возвращаемые по глубине, а не непрерывный цельный керн. Максимальная глубина бурения 400 м и диаметр бурения 105–305 мм делают её подходящей для горнорудных разведочных бригад, геологических сервисных компаний и буровых подрядчиков, которым необходимо одновременно выполнять разведочные скважины и водозаборные проекты.

🔄 Суть бурения с обратной циркуляцией — возврат шлама через внутреннюю часть буровой штанги

При бурении с обратной циркуляцией обычно используется двухстенная буровая штанга для создания независимого обратного канала; сжатый воздух приводит в действие забойный инструмент, после чего шлам быстро возвращается на поверхность через внутреннюю трубу. По сравнению с обычным выносом шлама по внешнему кольцевому пространству этот способ помогает сократить путь смешивания шлама в скважине, облегчает послойный отбор проб по глубине скважины и создаёт основу для полевой геологической оценки и последующих лабораторных анализов.

🧪 Высокая эффективность отбора шламовых проб, подходит для ранних этапов разведки полезных ископаемых и сгущающей проверки

Преимущество RC-бурения заключается не в получении цельного керна, а в быстром получении непрерывных шламовых проб. Для разведки золота, меди, железа, лития и других полезных ископаемых пробы можно отбирать через фиксированные интервалы проходки, фиксируя изменения цвета, литологии, изменений и минерализации, а затем отправлять их в лабораторию для анализа содержания. Для проектов, где требуется быстро проверить аномальные зоны большим количеством скважин, метод обратной циркуляции обладает высокой полевой эффективностью.

🥇 Разведка золота: быстрая проверка аномалий минерализации и границ рудных тел

В золоторудных проектах WR400RC может использоваться для проверки поверхностных аномалий, исследования минерализации под покровными отложениями, оконтуривания рудных тел и периферийного расширяющего бурения. По сравнению с непрерывным отбором керна RC-опробование делает акцент на эффективности и количестве проб, что позволяет быстро создать больше контрольных точек бурения на большой разведочной площади, а затем по результатам решить, какие перспективные участки требуют дальнейшего колонкового бурения.

🟠 Исследования медных, железных и литиевых месторождений

Проекты по меди, железу и литию также могут использовать пробы обратной циркуляции для идентификации литологии, изменений и тенденций минерализации. В районах с мощным покровом или слабо выраженными выходами на поверхность получение шлама с разных глубин через скважины глубиной до 400 м помогает геологам понять изменения пластов и потенциальные зоны минерализации, а также обосновать размещение скважин на следующем этапе.

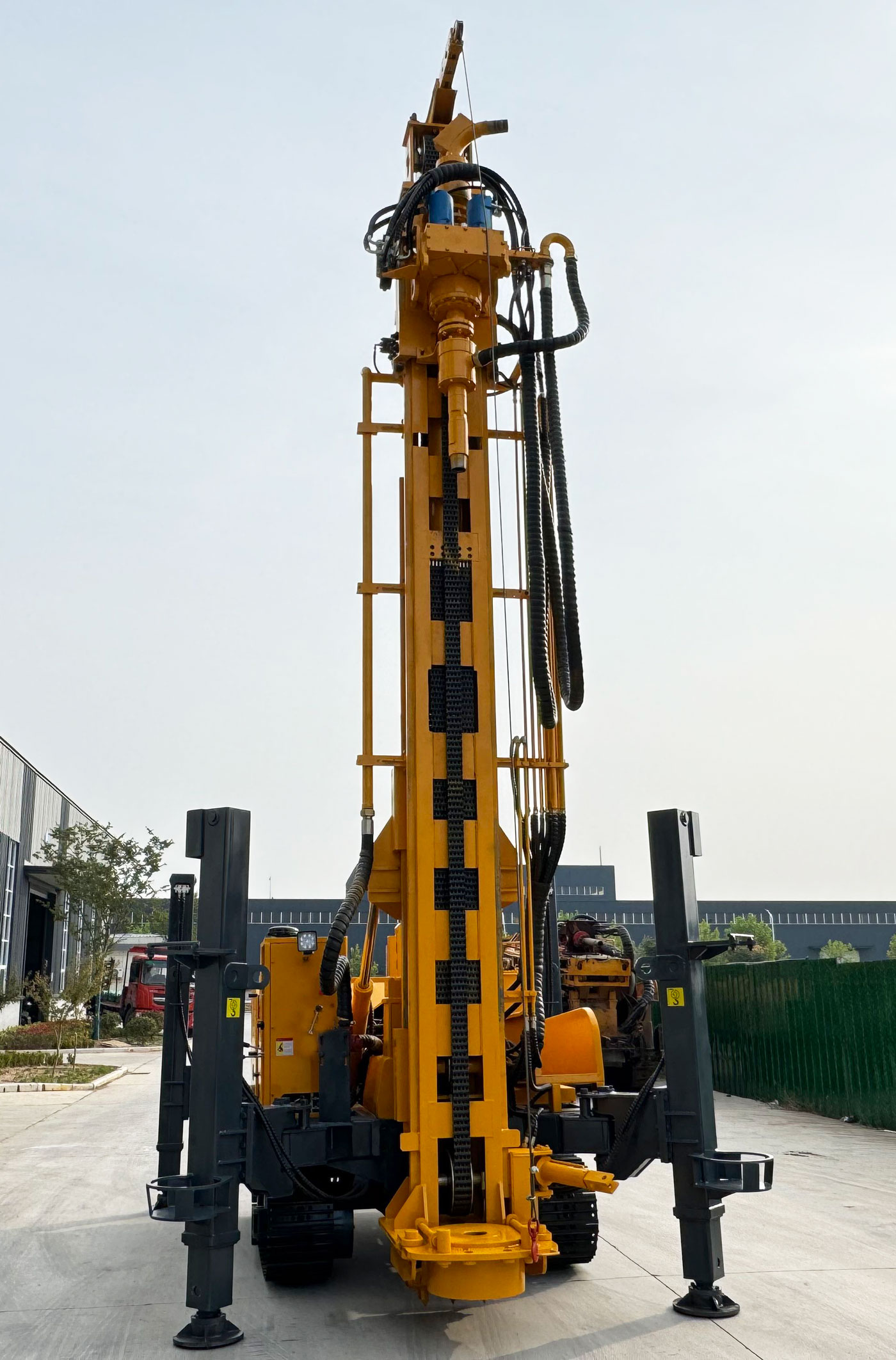

📐 Рабочие углы 45° / 90° облегчают размещение скважин для разных целей

Указанные рабочие углы составляют 45° и 90°, что позволяет бурить наклонные или почти вертикальные скважины в зависимости от потребностей проекта. Вертикальные скважины подходят для подземных вод, исследования покровных отложений и части разведки полезных ископаемых; наклонные скважины под 45° могут использоваться для наклонных рудных тел, тектонических зон или проверки конкретных целевых участков. Перед началом работ необходимо уточнить направление и угол скважины в соответствии с геологическим проектом.

📏 Глубина бурения 400 м охватывает разведку средней глубины и проекты водозаборных скважин

Максимальная глубина бурения 400 м и диаметр 105–305 мм позволяют WR400RC выполнять как разведочные скважины на полезные ископаемые, так и бурение водозаборных скважин средней и большой глубины. Фактическая глубина зависит от диаметра скважины, буровых штанг, возможностей компрессора, условий пласта, искривления скважины и износа инструмента, поэтому 400 м следует понимать как справочную возможность при типовой комплектации.

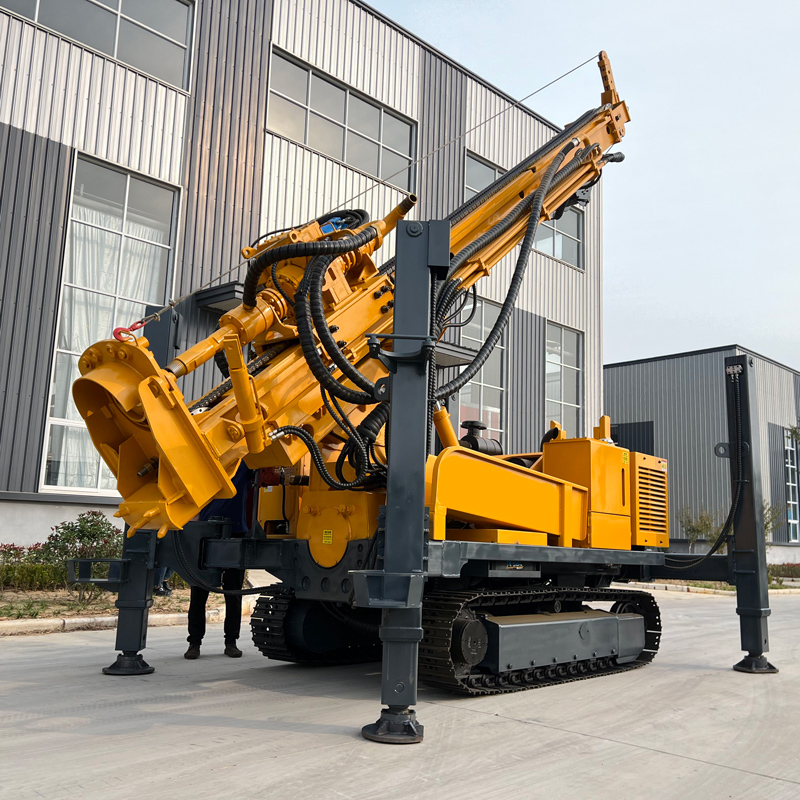

🔩 RC-штанги 89 / 102 мм подходят для обычных систем обратной циркуляции

Рекомендуемый диаметр RC-штанг — 89 / 102 мм, длина штанги — 3 м. RC-штанги по конструкции отличаются от обычных одностенных и требуют надёжной герметизации внутреннего и внешнего каналов и соединений. В процессе работ следует регулярно проверять соединения двухстенных штанг, уплотнения и износ внутренней трубы, чтобы избежать утечек воздуха и смешивания проб, влияющих на качество опробования.

💪 Усилие подъёма 22 т обеспечивает запас для работы с буровой колонной на 400 м

Усилие подъёма WR400RC составляет 22 т, осевое давление — 6 т. Повышенная грузоподъёмность может использоваться для спуска и подъёма штанг, извлечения инструмента и части операций с обсадными трубами. Если при бурении с обратной циркуляцией внезапно возрастает сопротивление при подъёме, следует сначала определить, нет ли обрушения, сужения ствола, прихвата или плохого выноса шлама, а затем принимать меры по очистке скважины и плавному подъёму.

🔄 Двухрежимный крутящий момент вращения 8000 / 4000 Н·м

Максимальный крутящий момент системы вращения — 8000 / 4000 Н·м, соответствующие максимальные скорости вращения — 75 / 150 об/мин. Режим с высоким крутящим моментом подходит для бурения большого диаметра и высоких нагрузок, а повышенная скорость — для участков с меньшим сопротивлением. При работах с обратной циркуляцией следует одновременно учитывать резание долота, забойный удар и возврат шлама, не стоит стремиться только к скорости или только к крутящему моменту.

💨 Рабочее давление 1,2–3,5 МПа определяет способность RC-выноса шлама

Рекомендуемое рабочее давление — 1,2–3,5 МПа, расход воздуха — 16–55 м³/мин. RC-бурение предъявляет высокие требования как к давлению, так и к производительности компрессора; особенно при увеличении глубины, диаметра или твёрдости пород недостаточный расход воздуха снижает скорость возврата шлама и может повлиять на непрерывность опробования и чистоту забоя.

🧹 Состояние возврата проб напрямую влияет на качество данных разведки

При отборе проб обратной циркуляции важно не только «бурить быстро», но и обеспечивать непрерывный возврат проб по глубине. В процессе работ следует наблюдать за количеством возвращаемого материала, размером частиц, изменением пыли и наличием явного смешивания проб. При каждом наращивании штанги, очистке скважины или возобновлении отбора после остановки следует обрабатывать переходный участок в соответствии с полевым регламентом отбора, чтобы избежать смешивания проб с разных глубин.

🏷️ Управление RC-пробами строже, чем вынос шлама из обычных водозаборных скважин

При использовании для разведки полезных ископаемых пробы должны нумероваться, взвешиваться и упаковываться по фиксированным интервалам глубины, а также регистрироваться номер скважины, глубина, время и аномалии. Систему отбора проб, циклон или делитель проб также необходимо регулярно очищать. WR400RC предоставляет буровую платформу, а итоговое качество проб зависит от полевого регламента отбора и действий персонала.

💧 Также может использоваться для бурения глубоких водозаборных скважин в сельской местности, сельском хозяйстве и горнодобывающих районах

Хотя WR400RC явно предназначена для разведки полезных ископаемых, в материалах бурение глубоких водозаборных скважин также указано как одно из основных применений. Для сельского водоснабжения, орошения сельхозугодий, промышленного водоснабжения и разработки подземных вод в горнодобывающих районах можно выбирать погружной пневмоударник, бурение с промывкой глинистым раствором или другие подходящие методы в зависимости от пласта и требований к скважине. При бурении водозаборных скважин не обязательно использовать систему RC-опробования на всём протяжении.

⛏️ Водоснабжение рудника и горные исследования могут использовать одну платформу

Горнодобывающим проектам могут требоваться как разведочные скважины, так и скважины для хозяйственно-питьевой воды, пылеподавления и вспомогательного производства. WR400RC поддерживает несколько способов бурения, что позволяет в рамках одного проекта изменять комплектацию под цели разных скважин и повышать коэффициент использования оборудования. В разведочных скважинах важнее качество проб, а в водозаборных — устойчивость ствола, диаметр и водоносный горизонт.

🌧️ В рыхлых покровных отложениях можно применять бурение с промывкой

Почвенные, глинистые, песчаные и гравийные слои легко обрушаются и не всегда подходят для прямого пневматического RC-бурения. Материалы указывают, что данная модель поддерживает бурение с промывкой, поэтому в верхних рыхлых отложениях можно выбирать промывку глинистым раствором и обсадку в зависимости от состояния стенок, а после входа в устойчивые породы переходить на пневматический или обратноциркуляционный метод.

💎 Выветрелые и цельные твёрдые породы можно бурить пневмоударниками среднего и высокого давления

Оборудование может комплектоваться пневмоударниками среднего и высокого давления для выветрелых, трещиноватых и более цельных твёрдых пород. В твёрдых породах следует обращать внимание на производительность компрессора, смазку пневмоударника, износ долота и состояние возврата шлама. Если количество возвращаемых проб снижается, необходимо своевременно проверить утечки воздуха, герметичность штанг и наличие шлама на забое.

🧱 В зонах дробления и трещиноватых пластах следует опасаться смешивания проб

В разломных зонах дробления возможны обрушения и местное расширение ствола; шлам может задерживаться в скважине и возвращаться скоплениями, ухудшая соответствие проб глубине. В процессе работ следует контролировать скорость проходки, поддерживать стабильную подачу воздуха и фиксировать аномальные интервалы. Если требуется высокая точность опробования, следует усилить контроль полевых геологов за изменениями возврата проб.

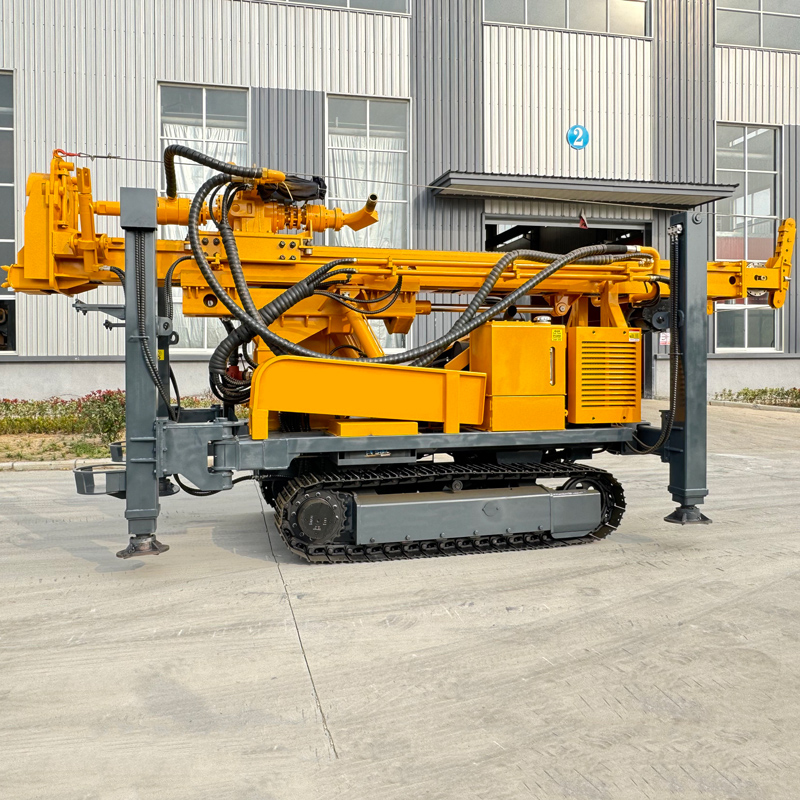

🚜 Гусеничное шасси подходит для рудников и полевых перемещений

Скорость передвижения WR400RC составляет около 2,5 км/ч, максимальный угол подъёма — ориентировочно 21°, масса машины — около 11 т. Гусеничное шасси подходит для щебёночных дорог на рудниках, полевых рабочих площадок и умеренно неровной поверхности. Из-за большой массы перед перемещением следует проверить несущую способность грунта, уклон и маршрут транспортировки.

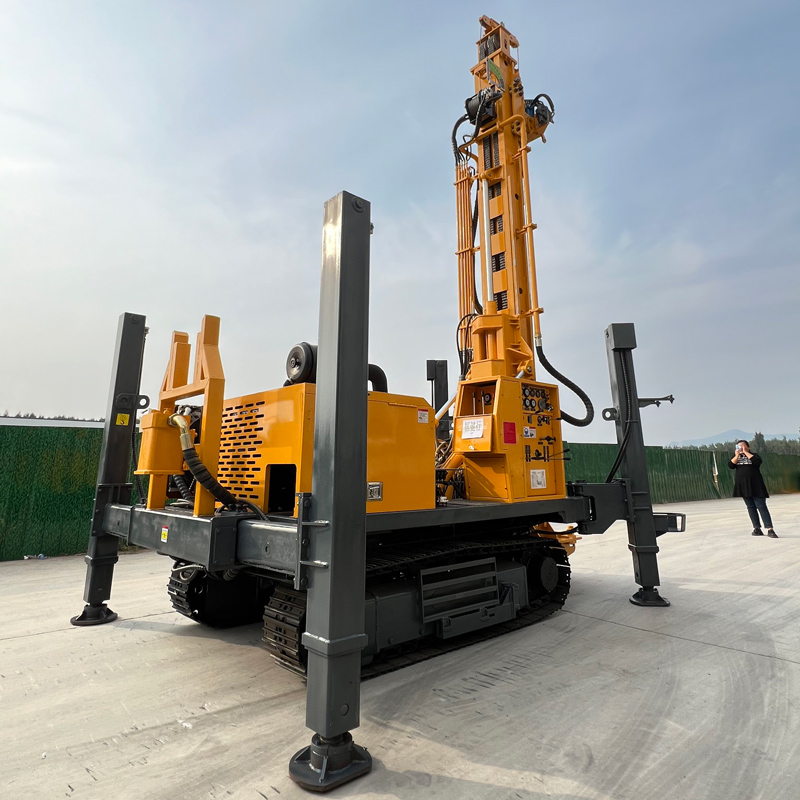

⚡ Двигатель Yuchai 92 кВт обеспечивает потребности нескольких гидросистем

Оборудование оснащено двигателем Yuchai мощностью 92 кВт, который обеспечивает привод вращения, подачи, гусеничного хода и вспомогательных гидросистем. В проектах обратной циркуляции обычно одновременно используются компрессор, оборудование для отбора и деления проб, поэтому на площадке следует заранее спланировать топливо, размещение оборудования и проходы, чтобы системы не мешали друг другу.

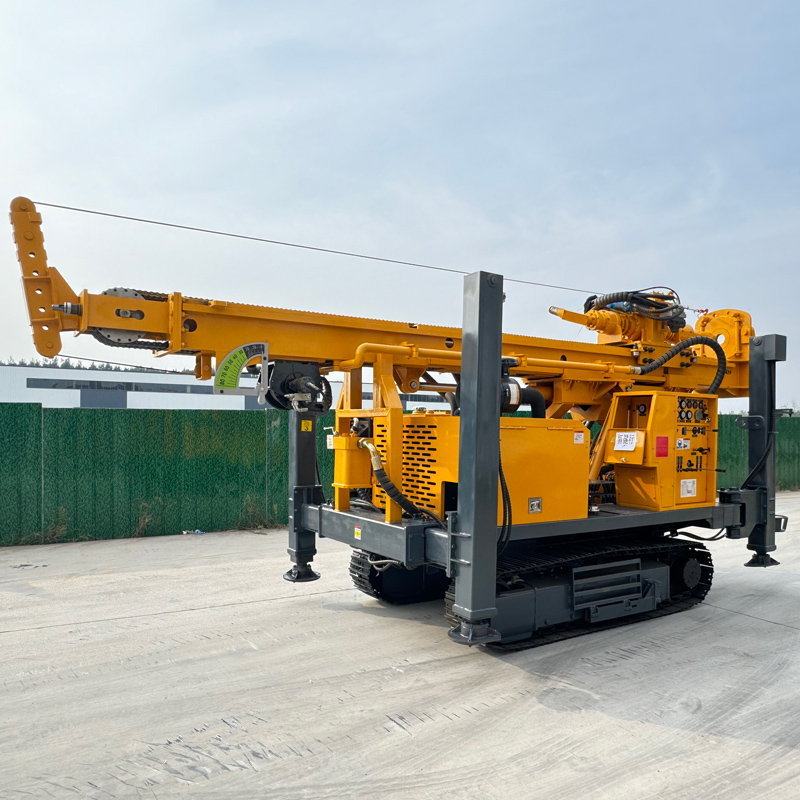

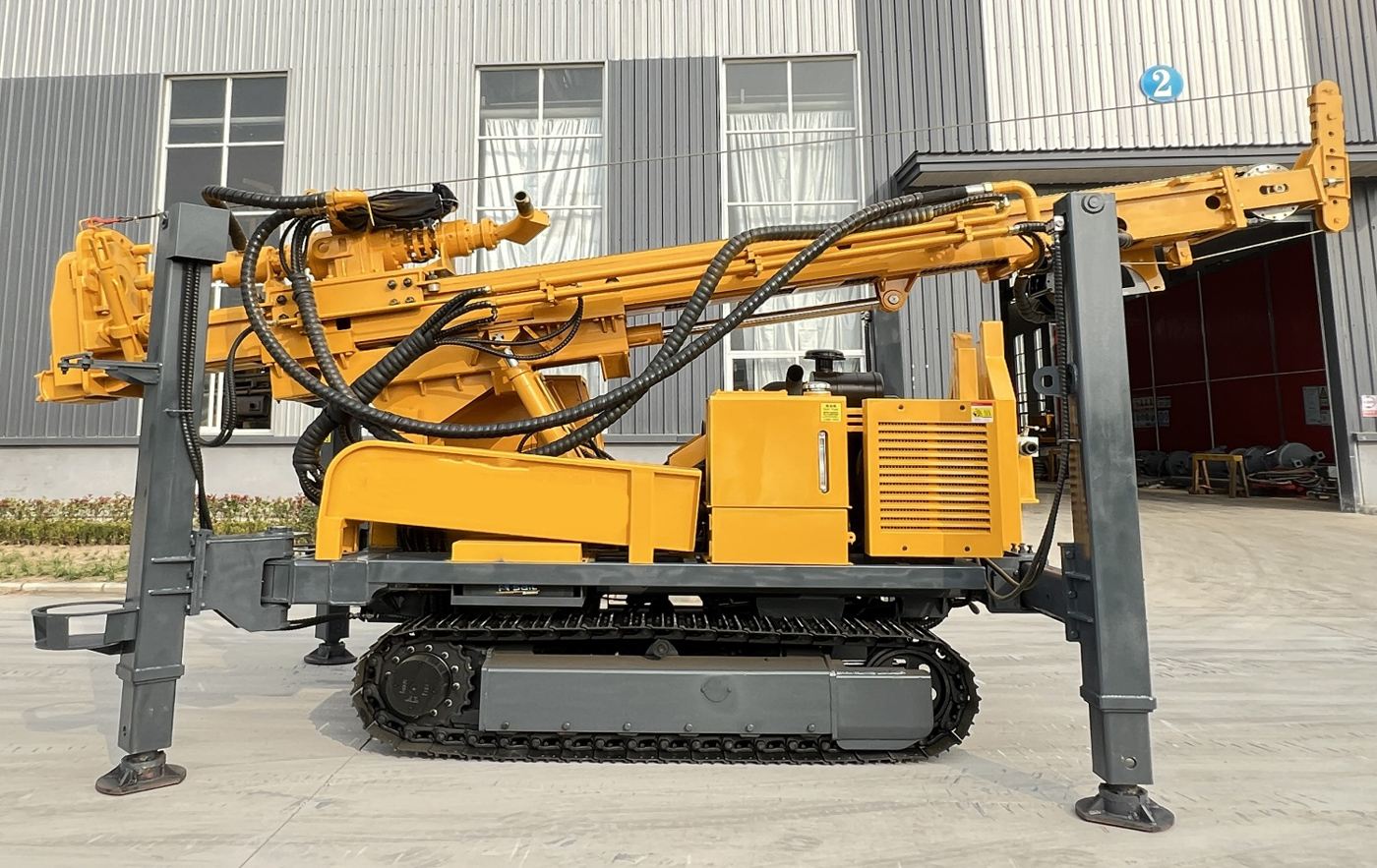

🦵 Гидравлические аутригеры с ходом 1,6 м обеспечивают устойчивость при наклонном бурении и высоком крутящем моменте

Ход гидравлических аутригеров составляет 1,6 м и может использоваться для выравнивания оборудования и опоры при бурении. Особенно при бурении наклонных скважин под 45° устойчивость оборудования напрямую влияет на контроль направления скважины и безопасность оператора. На мягких грунтах следует добавлять подкладки, чтобы избежать просадки аутригеров при длительной работе с высокой нагрузкой.

🧵 Вспомогательная лебёдка 1,5 т облегчает перемещение бурового инструмента и принадлежностей

Малая вспомогательная лебёдка с усилием 1,5 т может использоваться для перемещения RC-штанг, пневмоударников, принадлежностей для отбора проб и других полевых инструментов. При использовании лебёдки необходимо соблюдать номинальную нагрузку и не допускать нахождения людей под подвешенным грузом и в направлении действия каната.

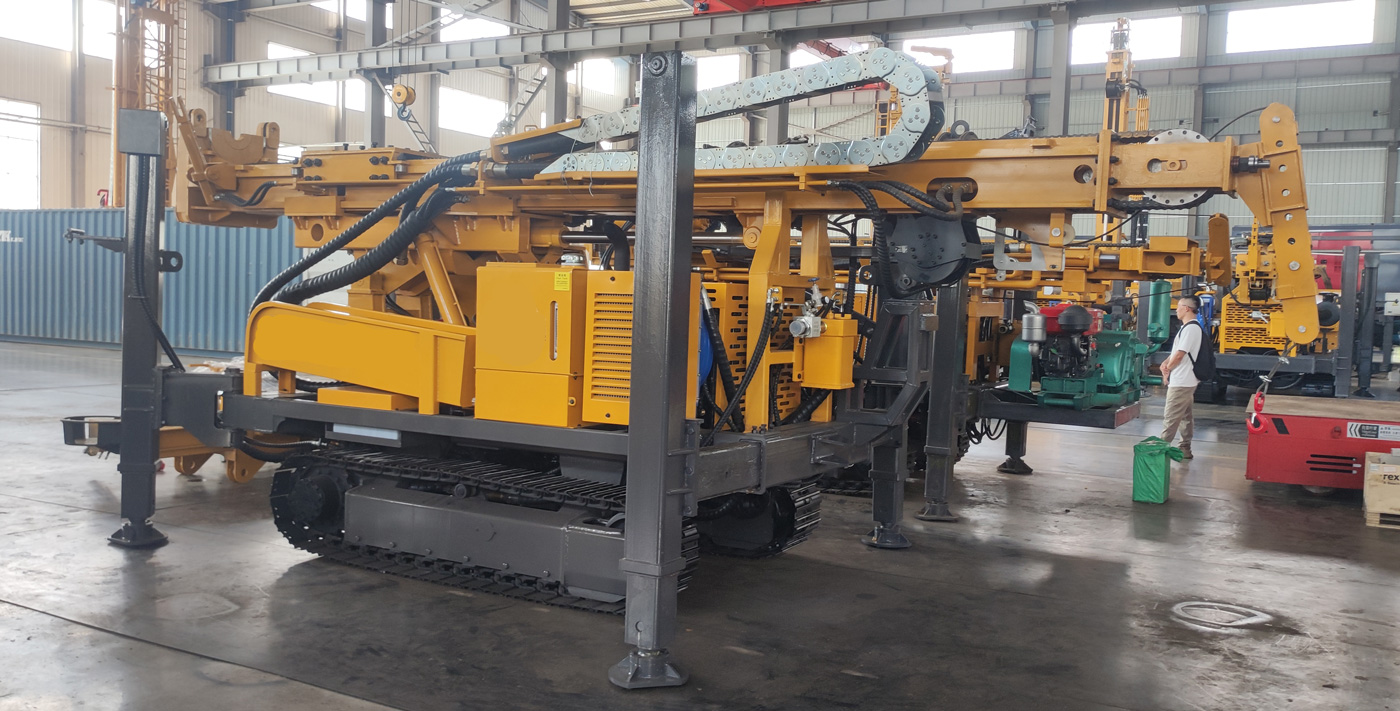

📦 Масса 11 т и организация площадки

Масса машины составляет около 11 т, габаритные размеры — примерно 7 × 1,85 × 2,86 м. На площадке разведки полезных ископаемых помимо самой буровой установки могут одновременно размещаться компрессор, циклон, делитель проб, мешки для проб и транспорт, поэтому площадь площадки под скважину следует планировать заранее, обеспечивая проходы для персонала и безопасные расстояния между оборудованием.

🧰 Опционально доступны грязевой насос, центробежный насос, генератор и пенный насос

Оборудование может комплектоваться грязевым насосом, центробежным насосом, генератором и пенным насосом в зависимости от проекта. Проекты с большим количеством рыхлых слоёв больше зависят от системы промывки; в пластах с сильными утечками воздуха можно рассмотреть применение пены; в отдалённых рудниках может потребоваться отдельное электроснабжение. Конкретная комплектация должна определяться основным способом бурения и базовыми условиями площадки.

⚠️ Меры предосторожности при работах и отборе проб

При разведке полезных ископаемых следует в первую очередь проверять герметичность RC-штанг, линии возврата проб и оборудование для отбора, обеспечивая непрерывность и точную нумерацию проб; при бурении водозаборных скважин основное внимание уделяется стенкам скважины, обсадным трубам и водоносному горизонту. Независимо от назначения, ежедневно следует проверять двигатель, гидросистему, шланги высокого давления, вращатель, аутригеры и соединения буровых штанг.

Поскольку фактические геологические условия, забойный инструмент, угол бурения и методы работы различаются, итоговая эффективность бурения, глубина, извлечение проб и результат сооружения скважины должны определяться фактическими условиями на площадке.
