💧 WR500RCE — высокоэкономичная буровая установка 500 м для водяных скважин с обратной циркуляцией и эрлифтом

WR500RCE — это гусеничная буровая установка класса 500 м с обратной циркуляцией и эрлифтом, ориентированная главным образом на строительство глубоких водяных скважин. В отличие от моделей RC, предназначенных для отбора проб полезных ископаемых, её основной акцент сделан на удалении шлама из глубоких скважин, водяных скважинах в твёрдых породах, водоснабжении горнодобывающих районов и бурении в сложных геологических условиях; при этом серия E позиционируется как высокоэкономичная, сохраняя возможности бурения класса 500 м, усилие подъёма 300 кН и повышенный крутящий момент вращения, но снижая сложность закупки и конфигурации оборудования.

💰 Суть серии E — сосредоточить бюджет на возможностях, которые действительно влияют на строительство

Для проектов глубоких водяных скважин важнее не максимальное количество дополнительных функций, а достаточность глубины бурения, усилия подъёма, вращения, совместимости с компрессором и способности очищать скважину. WR500RCE сохраняет мощность 132 кВт, крутящий момент вращения 8000–12000 Н·м, усилие подъёма 300 кН и конфигурации буровых штанг разных типоразмеров, что делает её более подходящей для строительных бригад, которые хотят выйти на рынок водяных скважин класса 500 м, но при этом стремятся контролировать первоначальные инвестиции в оборудование.

🔄 Обратная циркуляция с эрлифтом делает акцент на удалении шлама из глубоких скважин и очистке забоя

Обратная циркуляция с эрлифтом создаёт обратный поток во внутренней трубе с помощью сжатого воздуха и выносит буровой шлам и обломки породы с забоя на поверхность по внутренней полости буровых штанг. Для глубоких водяных скважин в твёрдых породах такой путь удаления шлама позволяет сократить длительный подъём частиц по кольцевому пространству, помогает поддерживать чистоту забоя и снижает проблемы повторного дробления и осаждения шлама. Фактический эффект всё равно зависит от расхода компрессора, диаметра скважины, герметичности буровых штанг и геологических условий.

📏 Глубина бурения 500 м подходит для разработки средне- и глубокозалегающих подземных вод

Максимальная глубина бурения 500 м, диаметр скважины 140–400 мм, что охватывает сельские глубокие скважины, высокодебитные сельскохозяйственные водяные скважины, промышленные водяные скважины и водоснабжение горнодобывающих районов. Для районов с глубоким залеганием подземных вод или нестабильными маломощными водоносными горизонтами оборудование класса 500 м даёт больший запас по глубине поиска воды, но окончательная глубина скважины всё равно должна определяться по гидрогеологическим данным и фактическому водоносному горизонту.

🌾 Орошение сельхозугодий и высокодебитные сельскохозяйственные скважины

WR500RCE может использоваться для оросительных водяных скважин на больших площадях сельхозугодий, в садах, теплицах и животноводческих хозяйствах. Диапазон диаметров 140–400 мм позволяет проектировать разные диаметры скважин в зависимости от размера обсадной трубы, погружного насоса и ожидаемого дебита. Для сельскохозяйственных проектов с большой потребностью в откачке, помимо глубины бурения, следует уделять внимание проектированию обсадных труб, фильтров и интервалов водоносного горизонта.

⛏️ Водоснабжение горнодобывающих районов — важная область применения этой модели

Горнодобывающие проекты обычно нуждаются в воде для бытовых нужд, пылеподавления, промывки оборудования и вспомогательного производства. Геологические условия в горнодобывающих районах часто характеризуются высокой долей твёрдых пород и посредственными дорожными условиями, поэтому гусеничное шасси WR500RCE и пневматическая обратная циркуляция лучше подходят для такой среды. Для открытых карьеров, геологоразведочных лагерей и удалённых рудников, находящихся вдали от сетей водоснабжения, глубина бурения класса 500 м также обеспечивает больше возможностей для разработки подземных вод.

🌊 Может использоваться для водопонижающих скважин на рудниках и в строительстве

Для бортов открытых карьеров, территорий вокруг подземных рудников и глубоких котлованов в некоторых проектах требуется устраивать водопонижающие скважины путём бурения. WR500RCE может выполнять соответствующие буровые работы, но расположение скважин, диаметр, фильтры, расход насосов и расстояния между ними должны определяться на основе гидрогеологических расчётов; оборудование — это лишь буровая платформа, и оно не заменяет полноценный проект водопонижения.

💎 Работа в твёрдых породах, таких как гранит, базальт и известняк

Оборудование подходит для бурения погружным пневмоударником DTH в относительно монолитных породах, таких как гранит, базальт, известняк и песчаник. При работе в твёрдых породах необходимо согласованно подбирать удар погружного пневмоударника, скорость вращения, усилие подачи и расход воздуха. Если удаление шлама с забоя затруднено, дальнейшее увеличение подачи может, наоборот, усилить износ долота и риск прихвата.

🧱 Разломы, зоны дробления и трещиноватые породы

В зонах дробления часто возникают обрушения кусков породы, сужение ствола, утечки воздуха и прихваты. После входа в такие интервалы следует снизить скорость подачи, поддерживать непрерывную очистку скважины и в зависимости от устойчивости стенок использовать обсадные трубы или пенный раствор. Если сопротивление при подъёме бурового снаряда постоянно растёт, сначала нужно оценить обрушение кусков породы и осаждение шлама в скважине, а затем выбирать способ действий.

🌦️ Выветрелые породы и рыхлые покровные отложения

Сложность выветрелых пород и верхних рыхлых покровных отложений заключается не в том, что «невозможно бурить», а в нестабильности стенок скважины. В грунтах, песках, песчано-гравийных отложениях и сильно выветрелых интервалах можно сначала установить устойчивый интервал с помощью обсадных труб, бурового раствора или других способов стабилизации скважины, а затем войти в более монолитные породы для бурения с пневматической обратной циркуляцией, что позволяет уменьшить проблемы со стенками скважины на поздних этапах глубокого бурения.

💧 Водоносные горизонты и интервалы с сильным притоком воды

Когда скважина входит в основной водоносный горизонт, подземные воды изменяют условия выноса шлама и работу погружного пневмоударника. Следует фиксировать глубину основных водоносных интервалов и корректировать подачу воздуха, очистку скважины и способ обсадки в зависимости от водопритока. На этапе обустройства скважины также необходимо рационально располагать фильтры и водоизолирующие интервалы в соответствии с положением водоносного горизонта, чтобы обеспечить долгосрочную эффективность откачки.

🌬️ В породах с утечками воздуха необходимо учитывать как расход, так и технологию

Открытые трещины, карстовые полости и высокопроницаемые породы могут вызывать серьёзные утечки воздуха. Если только повышать давление без достаточного расхода, на забое всё равно может не быть эффективного воздушного потока. В таких случаях в зависимости от степени утечки можно увеличить расход компрессора, использовать пену, обсадные трубы или изменить метод бурения, чтобы избежать большой потери воздуха и отказа погружного пневмоударника.

💪 Усилие подъёма 300 кН обеспечивает запас для работы с буровой колонной класса 500 м

Усилие подъёма оборудования составляет 300 кН, усилие подачи — 150 кН. В скважинах класса 500 м собственный вес буровых штанг, трение о стенки и вес обсадных труб заметно возрастают, поэтому большая грузоподъёмность способствует нормальному спуску и подъёму бурового снаряда и извлечению инструмента. При аномальном сопротивлении следует в первую очередь очистить скважину и оценить её состояние, а не пытаться сразу вытягивать на максимальном усилии.

🔄 Крутящий момент вращения 8000–12000 Н·м подходит для разных нагрузок

Крутящий момент вращения 8000–12000 Н·м, скорость вращения 40–160 об/мин. При больших диаметрах, твёрдых породах и высоком трении требуется низкая скорость и высокий крутящий момент; на стабильных интервалах с меньшим сопротивлением можно выбирать более высокую скорость. В процессе бурения следует оперативно корректировать режим по изменению крутящего момента, количеству выносимого шлама и состоянию бурового инструмента.

🪜 Ход подачи 3,3 / 6,6 м можно выбирать по эффективности строительства

Ход подачи может быть 3,3 м или 6,6 м, поддерживаются буровые штанги 1,5 / 2 / 3 / 6 м. Длинный ход 6,6 м подходит для проектов, где требуется сократить число наращиваний штанг и повысить эффективность непрерывного бурения; конфигурация 3,3 м лучше помогает контролировать рабочую высоту машины и адаптируемость к площадке. Окончательный выбор следует увязывать с транспортировкой, пространством у скважины и основной длиной буровых штанг.

💨 Рабочее давление 1,7–3,5 МПа и расход воздуха 17–42 м³/мин

Компрессор является ключевым компонентом системы обратной циркуляции с эрлифтом. Рекомендуемое рабочее давление 1,7–3,5 МПа, расход воздуха 17–42 м³/мин. При увеличении глубины скважины, диаметра, твёрдости пород или высоты над уровнем моря требуемый расход возрастает. При выборе оборудования необходимо одновременно учитывать потребности погружного пневмоударника и удаления шлама при обратной циркуляции.

⚡ Дизельный двигатель 132 кВт подходит для автономной работы в полевых условиях

Оборудование использует дизельный двигатель мощностью 132 кВт с номинальной частотой вращения 2400 об/мин. В горнодобывающих районах, сельской местности и на удалённых площадках часто нет стабильного электроснабжения, поэтому дизельный привод обеспечивает лучшую автономность. При длительной работе с высокой нагрузкой следует усиливать обслуживание системы охлаждения двигателя, воздушного фильтра и топливной системы.

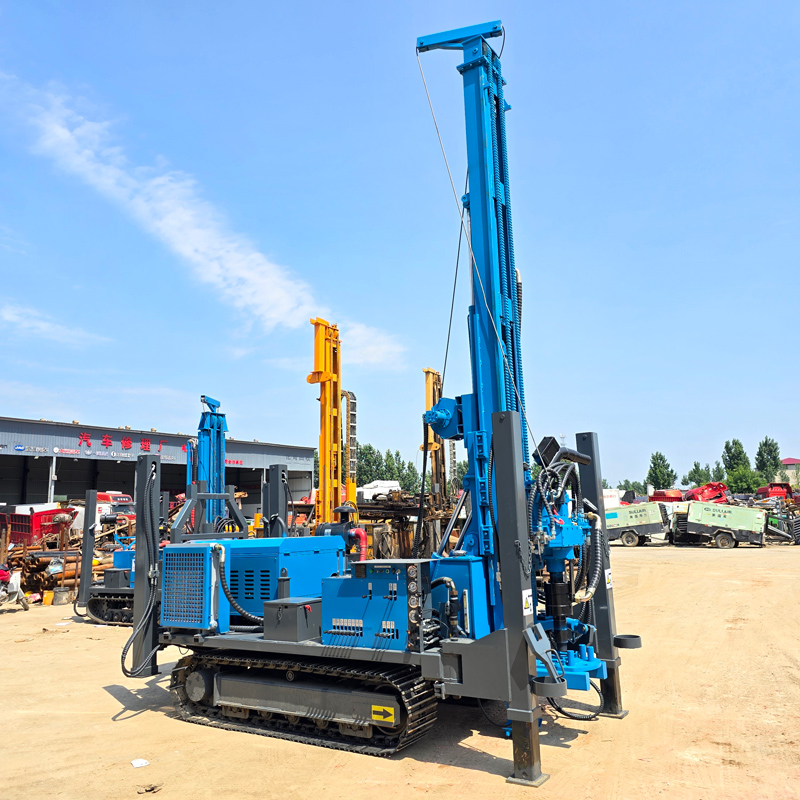

🚜 Гусеничное шасси подходит для рудников, сельских дорог и щебёночных площадок

Скорость передвижения около 2,5 км/ч, ориентировочная преодолеваемая крутизна 30°. Гусеничная конструкция лучше подходит для щебёночных дорог в горнодобывающих районах, сельских дорог и умеренно неровных площадок. Поскольку масса машины составляет около 12 т, перед перебазировкой необходимо убедиться в несущей способности грунта и условиях на склонах; в мягких и влажных грунтах следует передвигаться с осторожностью.

🧵 Вспомогательная лебёдка 20 кН снижает нагрузку при перемещении бурового инструмента

Усилие вспомогательной лебёдки составляет 20 кН; её можно использовать для перемещения погружного пневмоударника, буровых штанг, обсадных инструментов и части вспомогательных принадлежностей на площадке. Рациональное использование вспомогательной лебёдки снижает тяжёлый ручной труд, но при подъёме необходимо контролировать номинальную нагрузку и не допускать нахождения людей под подвешенным грузом и в зоне натяжения каната.

📦 Габариты в транспортном и рабочем положении необходимо планировать заранее

Транспортные габариты около 6300 × 2100 × 2500 мм, рабочие габариты около 4000 × 2900 × 6800 мм, масса машины около 12 т. Перед транспортировкой следует проверить грузоподъёмность автомобиля, точки крепления при погрузке и ограничения по высоте на дорогах; после прибытия на площадку также нужно предусмотреть достаточное пространство для подъёма мачты и безопасную рабочую зону.

🧰 Опционально под проект: RC-молот, долота, обсадные трубы и пенная система

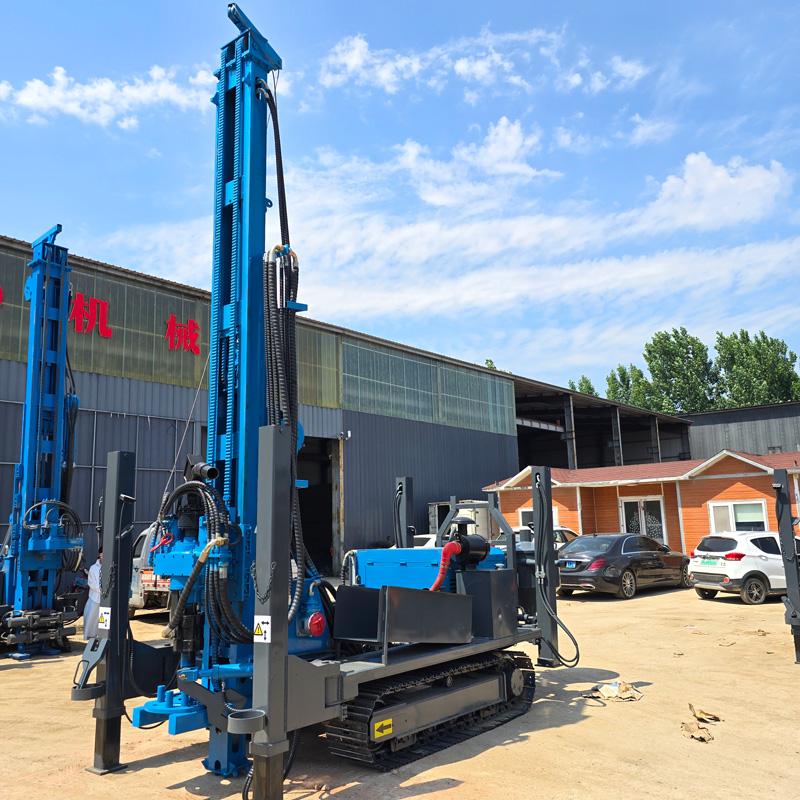

Полную строительную систему можно комплектовать в зависимости от проекта: погружной пневмоударник обратной циркуляции DTH, долота, буровые штанги разных типоразмеров, обсадные инструменты, компрессор, рукава высокого давления, маслораспылитель, пенный насос и генератор. Для разных пород не требуется полный набор; рациональный подбор опций позволяет сохранить строительные возможности и одновременно проявить преимущество серии E по стоимости.

⚠️ Меры предосторожности при работе с высоким давлением воздуха и глубокими скважинами

Перед началом работы ежедневно проверяйте рукава высокого давления, соединения, страховочные канаты, вращающийся переходник, гусеницы, мачту и гидравлическую систему; во время бурения постоянно следите за давлением воздуха, выносом шлама, выходом воды и изменением крутящего момента; после завершения работ своевременно очищайте буровой инструмент и канал обратной циркуляции, а также проверяйте смазку погружного пневмоударника, герметичность буровых штанг и износ трубопроводов высокого давления.

Поскольку фактические геологические условия, скважинный инструмент, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины должны определяться фактическими условиями на площадке.
