WR600RC-CS3

⛏️ WR600RC-CS3 Гусеничная установка обратной циркуляции 600 м

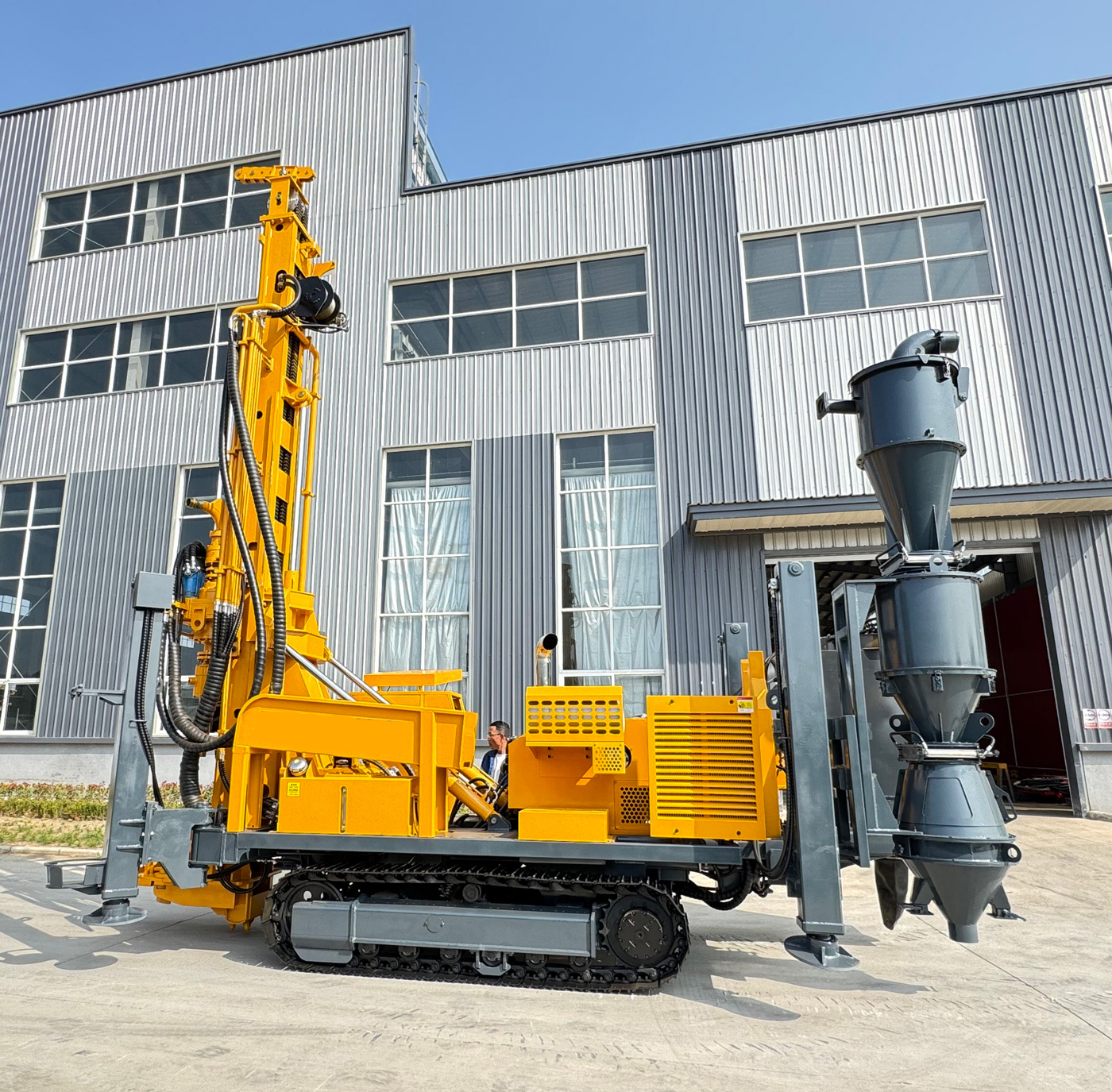

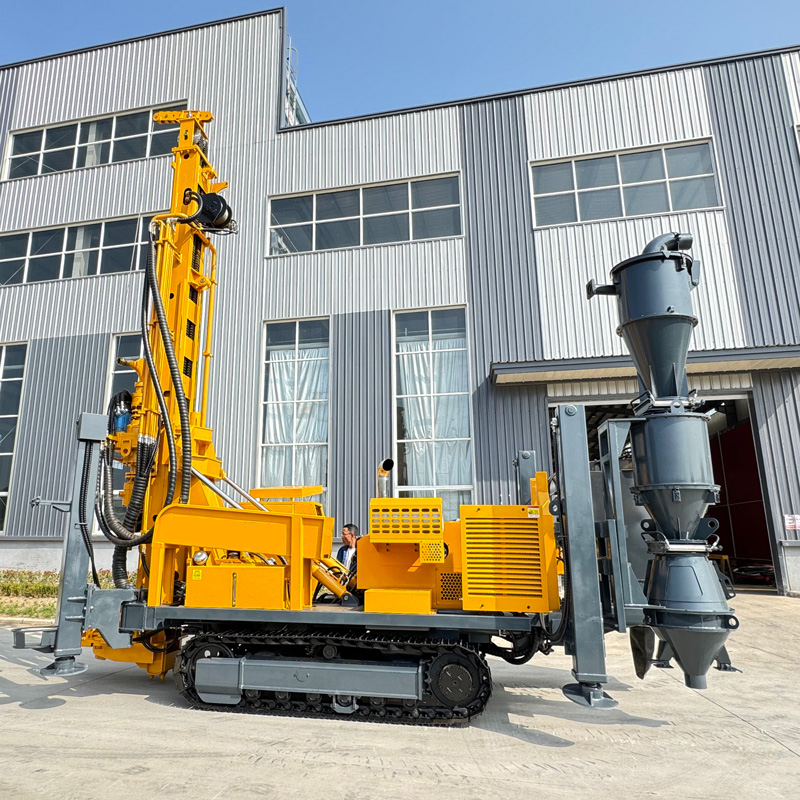

WR600RC-CS3 — это гусеничная буровая установка обратной циркуляции класса 600 м, разработанная для разведки средне-глубоких месторождений и крупнообъёмного полевого опробования. На базе глубокозабойной платформы WR600RC добавлена трёхкомпонентная циклонная система отбора проб, которая напрямую объединяет возврат шлама, циклонное разделение, деление и упаковку проб, что делает её более подходящей для разведочных проектов, требующих непрерывного бурения, непрерывного возврата проб и управления большим количеством пронумерованных образцов.

🌀 Трёхкомпонентная система CS3 концентрирует процесс отбора проб на буровой площадке

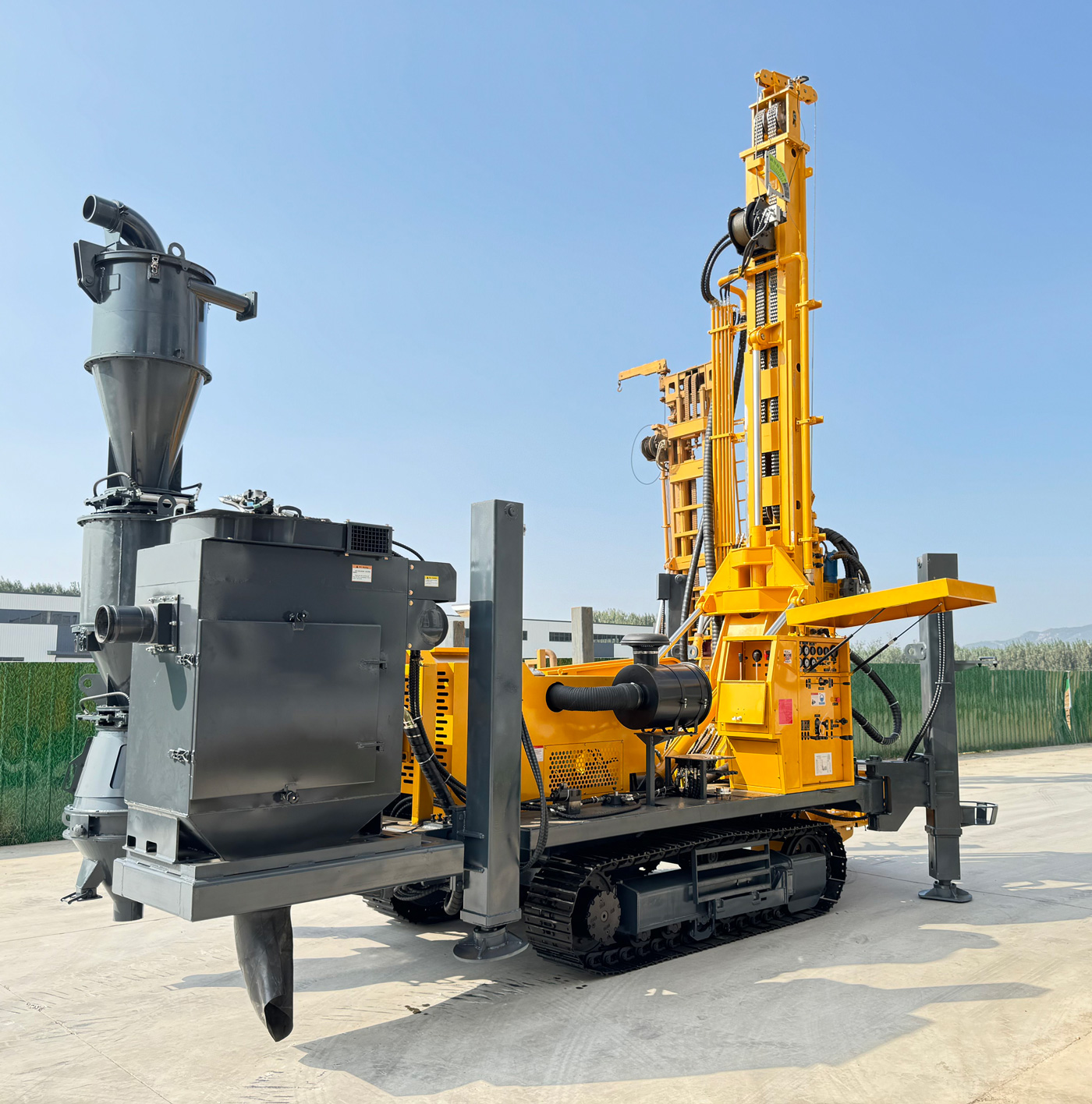

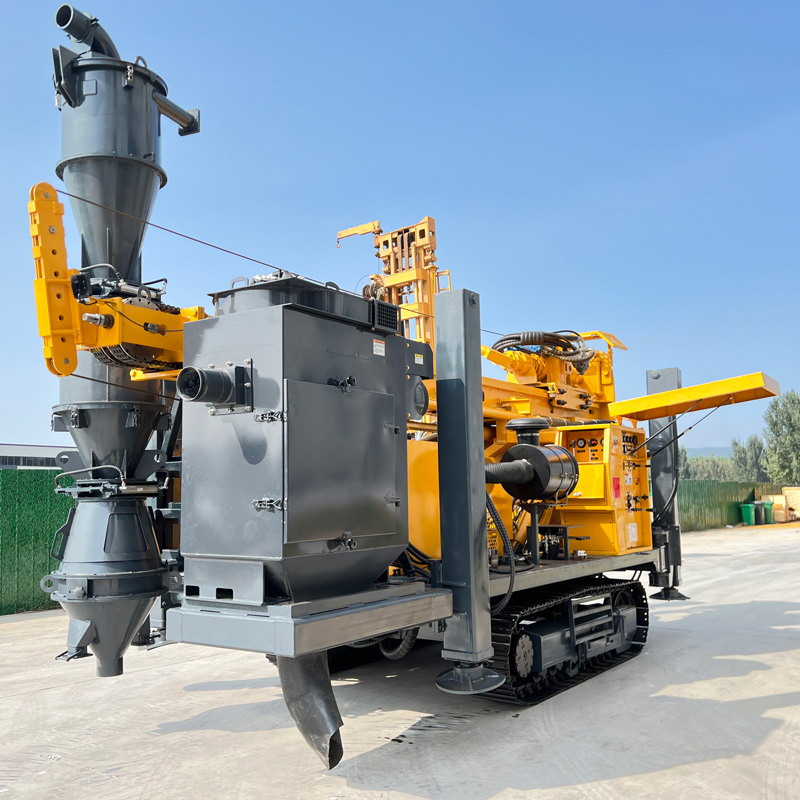

Трёхкомпонентная система отбора проб объединяет циклонное разделение, репрезентативное деление и сбор проб в единый непрерывный процесс. Шлам возвращается на поверхность по внутренней трубе двойной бурильной трубы, затем напрямую поступает в циклонную систему для газо-твёрдого разделения, после чего направляется на деление и упаковку. Это снижает ручную пересыпку и вторичную перевалку проб, что особенно подходит для разведочных проектов с большим суточным объёмом опробования.

🔄 Обратная циркуляция класса 600 м уделяет больше внимания стабильности в глубоких скважинах

С увеличением глубины скважины удлиняется путь возврата шлама, и потери воздуха, герметичность бурильных труб и утечки воздуха в скважине оказывают более заметное влияние на извлечение проб. Рекомендуемое рабочее давление WR600RC-CS3 составляет 1,6–6 МПа, расход воздуха 16–75 м³/мин, что необходимо не только для привода RC-молота, но и для обеспечения непрерывного возврата шлама через внутреннюю трубу в циклонную систему отбора проб.

🧪 Подходит для непрерывного интервального отбора проб по глубине

RC-бурение даёт шламовые пробы, а не полноценный керн. На площадке можно задавать фиксированный интервал опробования в соответствии с требованиями проекта, например, собирать одну пробу на каждый 1 м или 2 м, одновременно фиксируя номер скважины, начальную и конечную глубину и номер пробы. Трёхкомпонентная система отбора проб позволяет более тесно связать бурение, возврат проб, деление и упаковку.

🥇 Подтверждение аномалий глубокозалегающего золота

При разведке золота часто требуется подтвердить, распространяются ли приповерхностные геологические и геохимические аномалии на глубину, с помощью более глубоких скважин. Глубина бурения 600 м WR600RC-CS3 позволяет охватить более глубокие структурные зоны, зоны изменённых пород и минерализованные горизонты, что подходит для быстрой оценки непрерывности глубинной минерализации, периферийных целей и границ потенциальных рудных тел.

🟠 Крупномасштабный глубинный скрининг медных, железных и литиевых месторождений

Проекты по меди, железной руде, литию и полиметаллам часто требуют размещения множества проверочных скважин на обширной территории. RC-метод позволяет быстро получать большое количество шламовых проб и по результатам анализа отбирать перспективные глубинные цели. Для ключевых аномалий затем можно использовать колонковый буровой станок для непрерывного отбора керна, формируя комбинированную схему разведки «быстрый скрининг RC + точная проверка керном».

📍 Маркировка глубины и отслеживание проб определяют качество последующих данных

Трёхкомпонентная система повышает эффективность процесса отбора проб, но управление пробами всё равно должно быть строгим. На каждом мешке с пробой следует указывать номер скважины, номер пробы, начальную и конечную глубину, дату и смену; полевые записи должны соответствовать мешкам с пробами. Если проект предусматривает систему QA/QC, необходимо также устанавливать дубликаты, стандартные и холостые пробы в соответствии с требованиями.

🧹 Циклон и делитель проб необходимо регулярно очищать

Если остатки шлама от предыдущего интервала минерализации не удалены своевременно, возрастает риск загрязнения проб. При каждой остановке бурения, смене скважины или входе в новый ключевой интервал опробования следует проверять циклон, делитель проб и шланг возврата проб на наличие остатков, чтобы избежать смешивания проб предыдущей глубины с последующим интервалом.

📏 Глубина бурения 600 м и диаметр скважины 105–450 мм

Максимальная глубина бурения 600 м, диаметр скважины 105–450 мм. Этот диапазон удовлетворяет большинству скважин средне-глубокой разведки месторождений, а также позволяет выполнять часть проектов по бурению водозаборных скважин большого диаметра и водопонижению на рудниках. Фактическая глубина бурения зависит от диаметра скважины, веса двойных бурильных труб, мощности компрессора и геологических условий.

📐 Рабочие углы 45° / 90° подходят для различных залеганий рудных тел

Оборудование поддерживает рабочие углы 45° и 90°. Для наклонных рудных жил, разломно-контролируемых рудных тел и конкретных целей можно использовать наклонные скважины 45° для повышения эффективности пересечения целевых объектов; для вертикального изучения покрывающих пород и обычных глубоких водозаборных скважин можно применять бурение под 90°. Угол скважины должен определяться геологическим проектом.

💪 Усилие подъёма 29 т обеспечивает спуск и подъём двойных бурильных труб класса 600 м

Конструкция двойных RC-бурильных труб сложнее обычных одинарных, а на больших глубинах вес всей колонны и трение также выше. Усилие подъёма 29 т может использоваться для нормального спуска-подъёма, извлечения RC-молота и части операций с обсадными трубами. При прихвате или аномальном сопротивлении подъёму следует сначала оценить ситуацию путём очистки скважины и анализа состояния ствола.

🔄 Двухрежимная система вращения 12000 / 6000 Н·м

Максимальный крутящий момент 12000 / 6000 Н·м при скорости вращения 75 / 150 об/мин. Низкая скорость и высокий крутящий момент больше подходят для большого диаметра, высокого сопротивления и твёрдых пород; более высокая скорость — для стабильных пород с меньшей нагрузкой. На площадке следует динамически регулировать режим в зависимости от состояния возврата проб и нагрузки на буровой инструмент.

💨 Производительность компрессора определяет непрерывность возврата проб в глубоких скважинах

В RC-скважине глубиной 600 м компрессор должен не только обеспечивать ударную энергию, но и поднимать шлам со дна на поверхность. Рекомендуемый расход воздуха достигает 16–75 м³/мин. При недостаточном расходе обычно наблюдаются уменьшение возврата проб, задержка возврата и накопление шлама на забое, поэтому при выборе компрессора необходимо учитывать глубину скважины, диаметр и высоту над уровнем моря.

💎 В твёрдых породах можно напрямую применять RC-молот или DTH-молот

В граните, известняке, песчанике и других относительно монолитных породах можно использовать RC-молот или DTH-погружной молот. RC-молот больше подходит для разведочных скважин, требующих непрерывных проб; обычный DTH-молот — для водозаборных и обычных скважин, где качество проб не критично. Один и тот же станок может переключать буровой инструмент в зависимости от целей проекта.

🌧️ В рыхлых покрывающих породах можно применять вращательное бурение с промывкой

Почвенные, глинистые, песчаные и гравийные слои склонны к обрушению и не всегда подходят для прямого высоконапорного RC-бурения. Оборудование поддерживает вращательное бурение с промывкой: можно сначала укрепить верхний интервал с помощью промывочной жидкости и обсадных труб, а после входа в скальные породы переключиться на RC или DTH, повышая стабильность ствола.

🧱 В зонах дробления и утечек воздуха следует учитывать искажение возврата проб

Разломные зоны дробления и крупные трещины вызывают утечки воздуха, шлам может задерживаться в скважине и возвращаться скоплениями, что ухудшает соответствие проб фактической глубине. При строительстве следует снижать подачу, поддерживать очистку скважины и вести специальные записи на аномальных интервалах. При необходимости использовать пену, обсадные трубы или другие методы борьбы с утечками воздуха.

💧 Также можно использовать для глубоких водозаборных скважин и водоснабжения рудников

WR600RC-CS3 подходит не только для разведки месторождений, но и для глубоких водозаборных скважин в сельском хозяйстве, промышленности и на рудниках. В проектах водозаборных скважин больше внимания уделяется стабильности стенок скважины, водоносным горизонтам и конструкции скважины, и не обязательно требуется полная система отбора проб. Замена бурового инструмента и технологического процесса в зависимости от назначения повышает коэффициент использования оборудования.

🌊 Водопонижение на рудниках и исследование подземных вод

Глубина класса 600 м и большой диаметр также подходят для некоторых проектов водопонижения на рудниках и исследования подземных вод. В таких проектах необходимо определять расположение, расстояние, диаметр скважин и расход насосов в соответствии с гидрогеологическими условиями; буровая установка отвечает только за сооружение скважины и не может заменить полноценное проектирование водопонижения.

⚡ Двигатель Cummins 132 кВт подходит для тяжёлых непрерывных работ

Оборудование оснащено двигателем Cummins мощностью 132 кВт, который обеспечивает привод вращения, подачи, гусеничного хода и вспомогательных гидравлических систем. На RC-площадке обычно также требуются большой компрессор и система отбора проб, поэтому заправка топливом, размещение оборудования и пространство для обслуживания должны планироваться заранее.

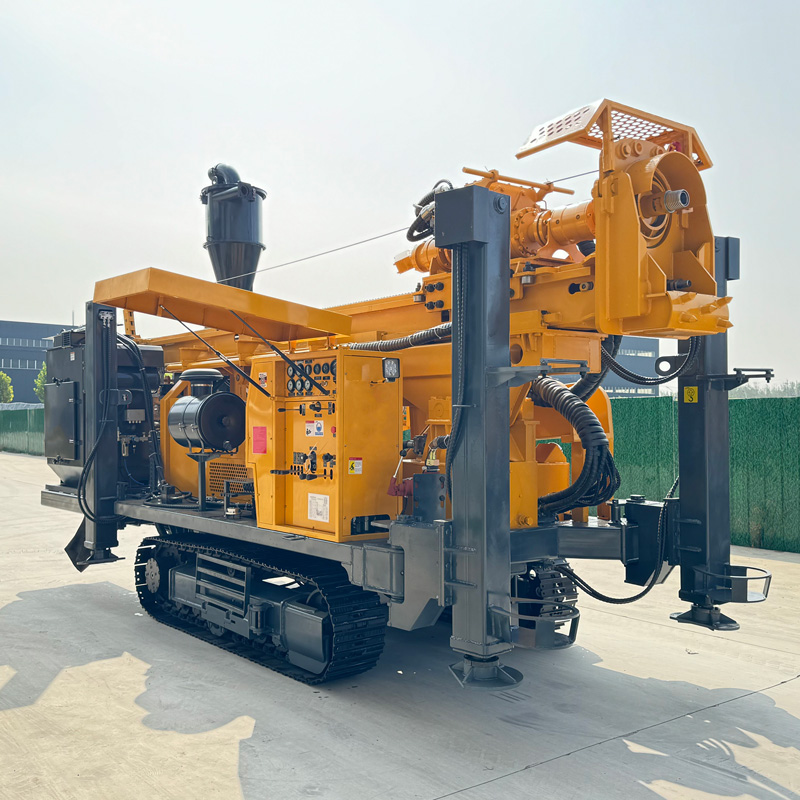

🚜 Гусеничный ход 3,5 км/ч подходит для перемещения внутри рудника

Скорость хода около 3,5 км/ч, максимальный угол подъёма ориентировочно 21°. Гусеничное шасси подходит для щебёночных дорог на рудниках и обычных неровных площадок. Общий вес машины около 12,5 т, поэтому перед перемещением следует проверить несущую способность дорог, уклоны и состояние мягких грунтов.

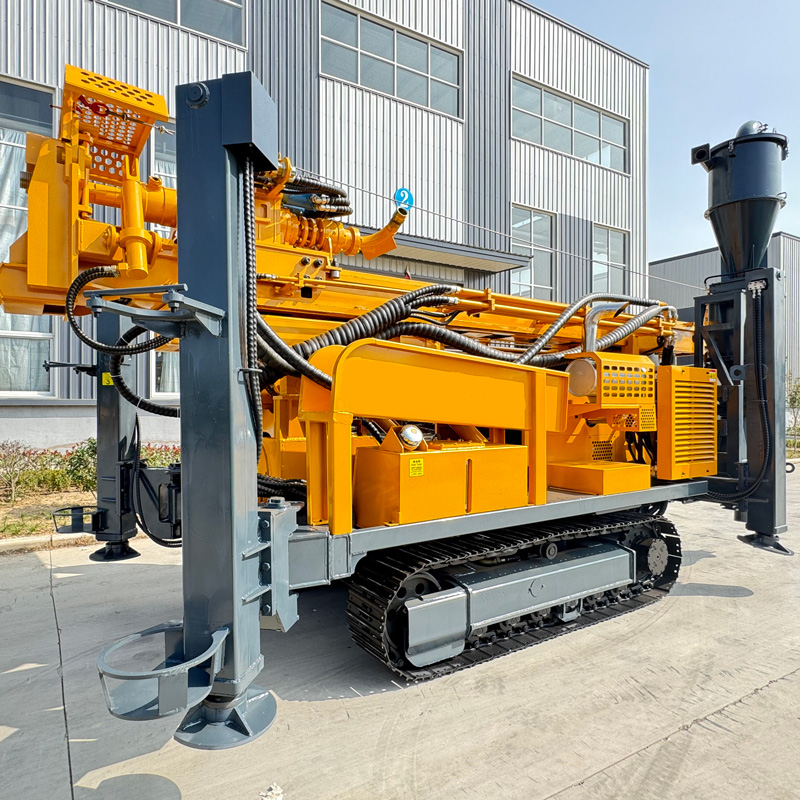

🦵 Ход аутригеров 1,7 м способствует устойчивости при наклонном бурении и высоком крутящем моменте

Ход аутригеров 1,7 м помогает выравнивать и стабильно опирать оборудование. При наклонном бурении под 45° или бурении с высоким крутящим моментом направления нагрузок на машину более сложны, и усилия на аутригерах и устойчивость площадки напрямую влияют на контроль направления скважины и безопасность работ.

🧵 Лебёдка 2,5 т облегчает перемещение RC-молота и принадлежностей для отбора проб

Тяговое усилие лебёдки 2,5 т может использоваться для перемещения RC-молота, двойных бурильных труб, шлангов возврата проб и других вспомогательных инструментов. Зона отбора проб обычно находится близко к буровой установке и циклону, поэтому при подъёме следует избегать попадания подвешенных грузов в рабочую зону персонала, занятого опробованием.

📦 Общий вес 12,5 т требует более полного планирования площадки для скважин

Общий вес машины около 12,5 т, габаритные размеры примерно 7 × 2,1 × 2,9 м. Помимо буровой установки, на площадке необходимо разместить компрессор, циклонную систему отбора проб, мешки для проб и транспортные средства, поэтому буровая площадка должна иметь достаточную площадь для беспрепятственной прокладки линий возврата проб и безопасных проходов для персонала.

⚠️ Основные моменты ежедневного обслуживания системы отбора проб

Перед началом работ ежедневно следует проверять герметичность двойных бурильных труб, шланги возврата проб, циклон, делитель проб, двигатель, гидравлическую систему и шланги высокого давления; в процессе работ постоянно следить за непрерывностью возврата проб; при смене скважины и интервала опробования своевременно очищать систему отбора проб, чтобы остатки шлама не загрязняли последующие пробы.

Поскольку фактические геологические условия, скважинный инструмент, угол бурения и методы работы различаются, окончательная эффективность бурения, глубина, извлечение проб и результат сооружения скважины должны определяться фактическими условиями на площадке.
