WR600RC

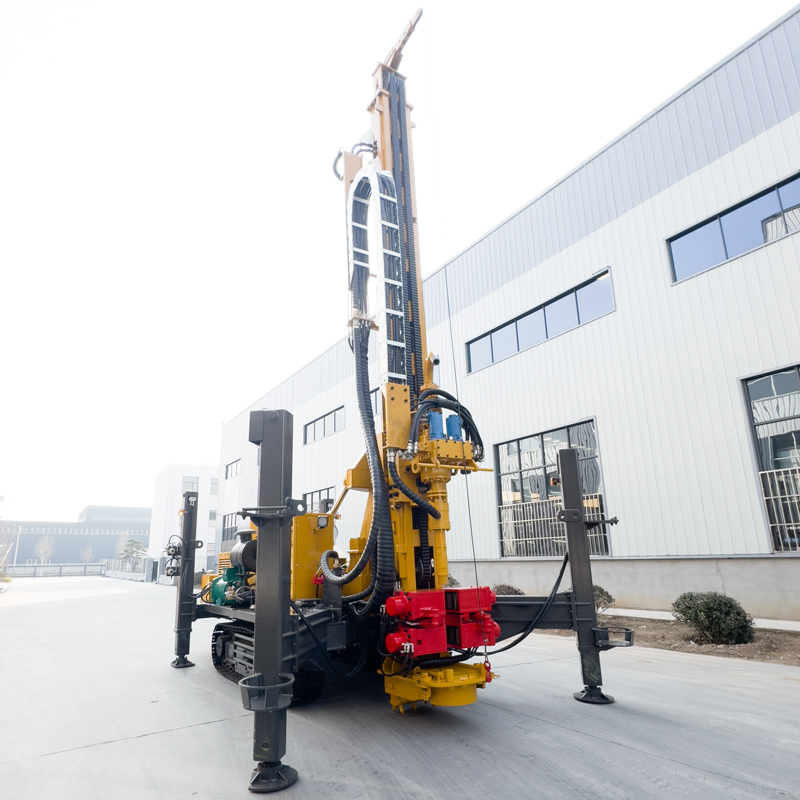

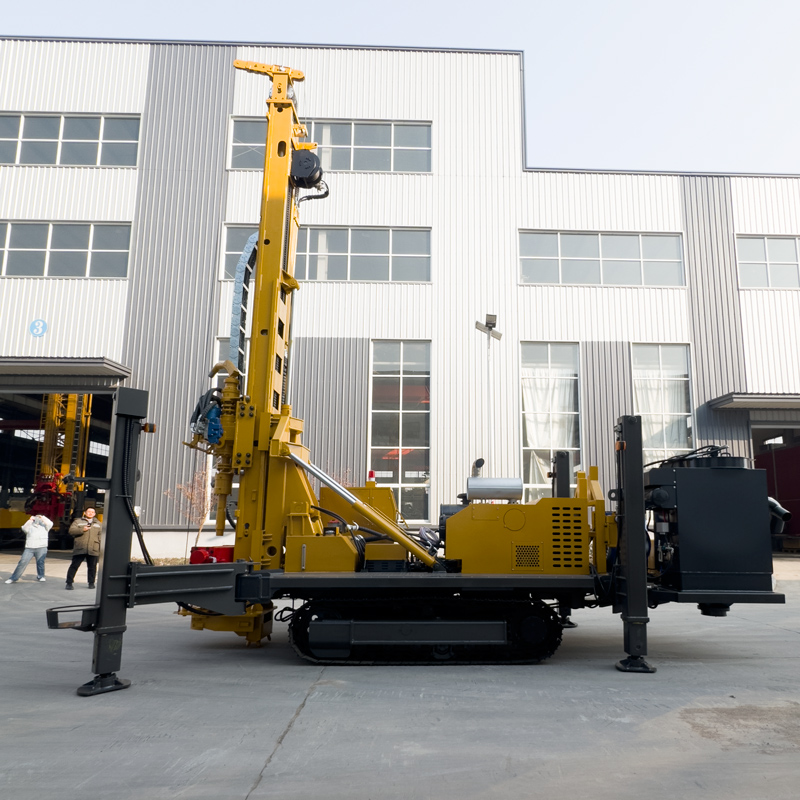

⛏️ WR600RC Гусеничная буровая установка обратной циркуляции 600 м

WR600RC — это тяжёлая гусеничная буровая установка обратной циркуляции, предназначенная для более глубокой разведки месторождений, геологического опробования и бурения глубоких водяных скважин. По сравнению с RC-оборудованием класса 400 м она имеет улучшенные показатели максимальной глубины бурения, диаметра скважины, усилия подъёма, крутящего момента вращения и требований к компрессору: максимальная глубина бурения 600 м, диаметр скважины 105–450 мм, что подходит для проектов средней и большой глубины, требующих большего диапазона глубины и повышенной способности работы с бурильной колонной.

🎯 Позиционирование RC класса 600 м лучше подходит для проверки глубинных аномалий

В разведке месторождений после подтверждения приповерхностных аномалий часто требуется дальнейшее прослеживание минерализации, структур и литологических изменений на глубине. WR600RC способна выполнять более глубокие RC-скважины, получая геологическую информацию с разных глубин за счёт непрерывного возврата шлама, что подходит для изучения продолжения рудных тел, проверки периферийных аномалий, расширения границ рудника и глубинного геологического контроля.

🔄 Возврат пробы по внутренней трубе обратной циркуляции — ключевая технология этой установки

RC-бурение обычно использует двухстенную бурильную трубу: сжатый воздух опускается по внешнему каналу трубы, приводит в действие RC-молот и долото на забое, а затем возвращает шлам на поверхность по внутреннему каналу. По сравнению с обычным выносом шлама по внешнему кольцевому пространству путь возврата пробы по внутренней трубе более сосредоточен, что помогает уменьшить контакт пробы с различными интервалами скважины и повысить практичность отбора проб по глубине.

🧪 Лучше подходит для быстрого получения большого количества проб шлама

WR600RC в основном получает пробы шлама, а не непрерывный цельный керн. Для проектов, где требуется быстро создать большое количество контрольных точек бурения, метод RC позволяет одновременно возвращать пробу в процессе бурения, что удобно для полевых геологов при фиксации изменений литологии, изменений и минерализации по фиксированным интервалам проходки, после чего представительные пробы отправляются в лабораторию на анализ.

🥇 Разведка глубинных аномалий и периферийной минерализации на золоторудных месторождениях

В золоторудных проектах WR600RC может использоваться для проверки минерализации под покровными отложениями, прослеживания структурных зон, расширения периферии рудных тел и исследования глубинных аномалий. Глубина бурения класса 600 м позволяет охватить больший вертикальный диапазон, чем обычные мелкие и средние скважины, и особенно подходит для проектов, где уже имеется информация о приповерхностной минерализации и требуется быстрое подтверждение на глубине.

🟠 Глубинный RC-отбор проб на медных, железных и литиевых месторождениях

При разведке медных, железных, литиевых и других месторождений глубинные пробы шлама могут использоваться для определения изменений литологии, зональности изменений и тенденций минерализации. Для крупных проектов можно сначала быстро создать глубинный контроль с помощью RC-скважин, а затем расположить керновые скважины в ключевых аномальных зонах, повышая общую эффективность разведки и использования буровых ресурсов.

📏 Глубина бурения 600 м и диапазон диаметров 105–450 мм

Максимальная глубина бурения 600 м и диаметр скважины 105–450 мм позволяют WR600RC выполнять не только разведочные скважины на месторождениях, но и крупнодиаметровые глубокие водяные скважины, а также некоторые проекты водопонижения на рудниках. Фактическая глубина бурения зависит от диаметра, бурильных труб, компрессора, пород, искривления скважины и износа бурового инструмента, поэтому 600 м следует рассматривать как справочную возможность при типовой конфигурации.

📐 Рабочие углы 45° / 90° подходят для различных целевых объектов

Установка поддерживает рабочие углы 45° и 90°. 90° можно использовать для обычной вертикальной разведки и строительства водяных скважин, а 45° лучше подходит для наклонного пересечения наклонных рудных тел, жил и разломных зон. В разведке месторождений рациональный угол скважины часто важнее простого увеличения глубины, и его следует определять по залеганию рудного тела и проекту разведки.

💪 Усилие подъёма 29 т обеспечивает работу с бурильной колонной класса 600 м

Усилие подъёма WR600RC составляет 29 т. С увеличением глубины скважины собственный вес двухстенных RC-труб и трение о стенки скважины заметно возрастают, поэтому большая грузоподъёмность способствует нормальному спуску и подъёму, извлечению бурового инструмента и частичной работе с обсадными трубами. Если сопротивление при подъёме постоянно аномально велико, следует в первую очередь решать проблему очисткой скважины и оценкой её состояния, а не пытаться сразу использовать максимальное усилие подъёма.

🔄 Двухрежимный крутящий момент вращения 12000 / 6000 Н·м

Максимальный крутящий момент системы вращения 12000 / 6000 Н·м соответствует максимальной скорости вращения 75 / 150 об/мин. Низкая скорость и высокий крутящий момент подходят для большого диаметра, твёрдых пород и участков с высокой нагрузкой, а высокоскоростной режим — для стабильных пород с меньшим сопротивлением. При RC-бурении следует одновременно контролировать вращение, удар и возврат пробы, поддерживая их согласованность.

💨 Рабочее давление 1,6–6 МПа подходит для RC-работ средней и большой глубины

Рекомендуемое рабочее давление 1,6–6 МПа, расход воздуха 16–75 м³/мин. RC-бурение класса 600 м требует не только привода забойного инструмента, но и возврата шлама на поверхность на большое расстояние, поэтому давление и производительность компрессора очень важны. При увеличении глубины, диаметра, высоты над уровнем моря и твёрдости пород требуемый эффективный расход воздуха обычно возрастает.

🧹 Непрерывность возврата пробы напрямую влияет на геологические выводы

При RC-отборе проб следует постоянно наблюдать за количеством возвращаемой пробы, размером частиц, цветом и изменением влажности. Если проба внезапно уменьшается, возврат запаздывает или явно смешивается, следует проверить уплотнения бурильных труб, канал возврата пробы, выход компрессора и наличие утечек воздуха в скважине. Качественные RC-данные зависят от стабильного возврата пробы, а не только от способности установки к проходке.

🏷️ Нумерация проб и запись глубины должны вестись синхронно

На площадке следует собирать пробы по фиксированным интервалам проходки и записывать номер скважины, номер пробы, начальную и конечную глубину и аномальные ситуации. Для минеральных проб, отправляемых в лабораторию, также следует в соответствии с системой контроля качества проекта предусматривать повторные, стандартные и холостые пробы. Буровая установка отвечает за получение пробы, но итоговое качество данных зависит и от управления отбором проб.

💎 В твёрдых породах можно использовать как RC, так и DTH

Согласно данным, WR600RC поддерживает RC-бурение и обычное бурение погружным молотом DTH. Для относительно цельных пород, таких как гранит, известняк и песчаник, можно выбирать RC или обычный DTH в зависимости от необходимости получения геологических проб. При работе в твёрдых породах следует обеспечивать смазку погружного молота, состояние долота и беспрепятственный вынос шлама с забоя.

🌧️ В рыхлых покровных отложениях можно переключиться на вращательное бурение с промывкой

Почвенные, песчаные, гравийные и другие рыхлые покровные слои не всегда подходят для прямого RC-бурения с высоким давлением воздуха. Установка поддерживает вращательное бурение с промывкой: можно сначала стабилизировать и пробурить верхний интервал, а после входа в устойчивые породы переключиться на RC или DTH, повышая надёжность бурения в целом.

🧱 В зонах дробления и трещиноватых породах нужно контролировать подачу и утечки воздуха

Разломные зоны дробления легко вызывают обрушение стенок, утечки воздуха и аномалии возврата пробы. После входа в такие интервалы следует снизить слишком быструю подачу, поддерживать непрерывную очистку скважины и наблюдать за изменением давления воздуха. При сильных утечках воздуха следует применять пенообразователь, обсадные трубы или другие методы, чтобы избежать заметного снижения способности возврата пробы.

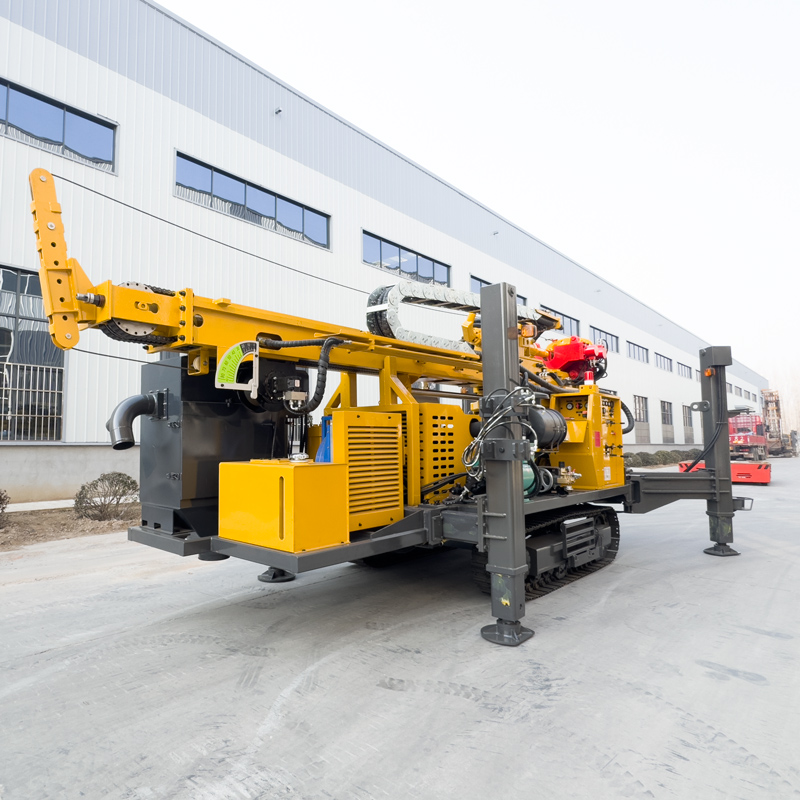

💧 Также подходит для глубоких водяных скважин и разработки подземных вод на рудниках

Помимо разведки месторождений, WR600RC может использоваться для строительства глубоких водяных скважин. Для сельскохозяйственного орошения, водоснабжения рудников, промышленной воды и исследований подземных вод можно выбирать обычный DTH или бурение с промывкой в зависимости от пород. В проектах водяных скважин главное внимание уделяется стенкам скважины, диаметру, водоносному горизонту и конструкции скважины, что отличается от задач RC-отбора проб на месторождениях.

🌊 Применение для водопонижения на рудниках и в строительстве

Глубина бурения класса 600 м и широкий диапазон диаметров также дают установке возможность выполнять часть скважин водопонижения. Для водопонижения на рудниках и строительных площадках необходимо проектировать расположение, расстояние, диаметр и производительность насосов по гидрогеологическим условиям; буровая установка выполняет только бурение и не заменяет полный проект водопонижения.

⚡ Двигатель Cummins 132 кВт обеспечивает запас мощности для тяжёлых режимов

WR600RC оснащена двигателем Cummins мощностью 132 кВт, который обеспечивает привод вращения, подачи, гусеничного хода и вспомогательных гидросистем. Для RC-проектов обычно также требуются крупный компрессор и система отбора проб, поэтому на площадке следует заранее спланировать топливо, расположение оборудования и место для обслуживания, чтобы избежать взаимных помех между установками.

🚜 Гусеничный ход 3,5 км/ч повышает эффективность перемещения на руднике

Скорость хода установки около 3,5 км/ч, максимальный угол подъёма справочно 21°. Гусеничное шасси подходит для щебёночных дорог на рудниках, полевых разведочных площадок и умеренно неровной поверхности. Поскольку масса машины около 12,5 т, перед фактическим перемещением следует проверить несущую способность дороги, уклон и устойчивость площадки.

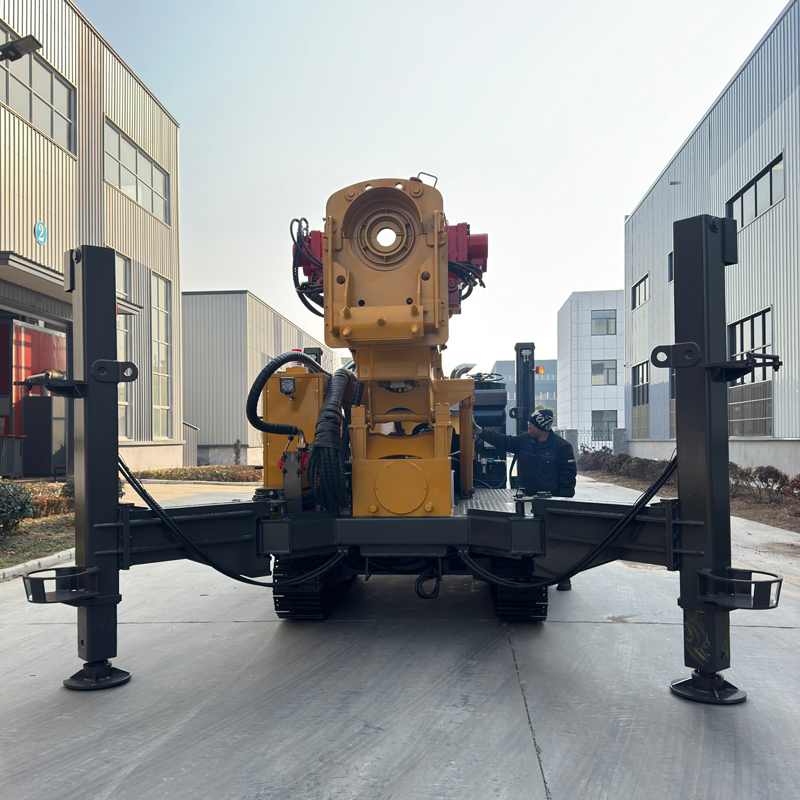

🦵 Ход аутригеров 1,7 м подходит для выравнивания на сложных площадках

Ход аутригеров 1,7 м может использоваться для выравнивания и стабилизации установки. При наклонном бурении 45° или бурении с высоким крутящим моментом направления нагрузок сложнее, поэтому аутригеры, несущая способность грунта и горизонтальность машины напрямую влияют на контроль направления скважины и безопасность работ.

🧵 Лебёдка с усилием 2,5 т облегчает перемещение бурового инструмента и принадлежностей

Усилие лебёдки 2,5 т может использоваться для перемещения RC-молота, бурильных труб, инструмента для обсадных труб и других принадлежностей на площадке. В глубоких проектах буровой инструмент тяжелее, и разумное использование лебёдки снижает физическую нагрузку, но необходимо контролировать номинальную нагрузку и следить, чтобы люди находились вдали от подвешенных грузов и направления натяжения троса.

📦 Масса 12,5 т требует полного планирования транспортировки и площадки

Масса машины около 12,5 т, габариты примерно 7 × 2,1 × 2,9 м. Для RC-проектов на месторождениях также требуются компрессор, шланги возврата пробы, пробоотборное устройство и зона проб, поэтому размеры буровой площадки следует планировать заранее, обеспечивая достаточные безопасные расстояния и проходы между оборудованием.

🏜️ В засушливых и отдалённых рудниках преимущества пневматического бурения проявляются сильнее

RC- и DTH-бурение в основном используют сжатый воздух для удара, выноса шлама и возврата пробы и в подходящих породах меньше зависят от больших объёмов бурового раствора и воды, поэтому лучше подходят для рудников с недостатком воды, пустынь и отдалённых районов. Если верхний рыхлый слой толстый, всё ещё может потребоваться промывка или обсадные трубы.

⚠️ Меры предосторожности при RC-работах и управлении пробами

Перед началом работ ежедневно следует проверять уплотнения двухстенных бурильных труб, шланги высокого давления, вращающийся переходник, двигатель, гидросистему и канал возврата пробы; в процессе работ постоянно наблюдать за непрерывностью возврата пробы и соответствием глубине; после завершения очищать внутреннюю трубу бурильных труб и линию возврата пробы, чтобы остатки шлама не загрязнили следующую скважину или следующий интервал отбора проб.

Поскольку фактические геологические условия, забойный инструмент, угол скважины и методы работы различаются, итоговая эффективность бурения, глубина, извлечение проб и результат строительства скважины должны определяться фактическими условиями на площадке.

📊 Основные технические параметры
