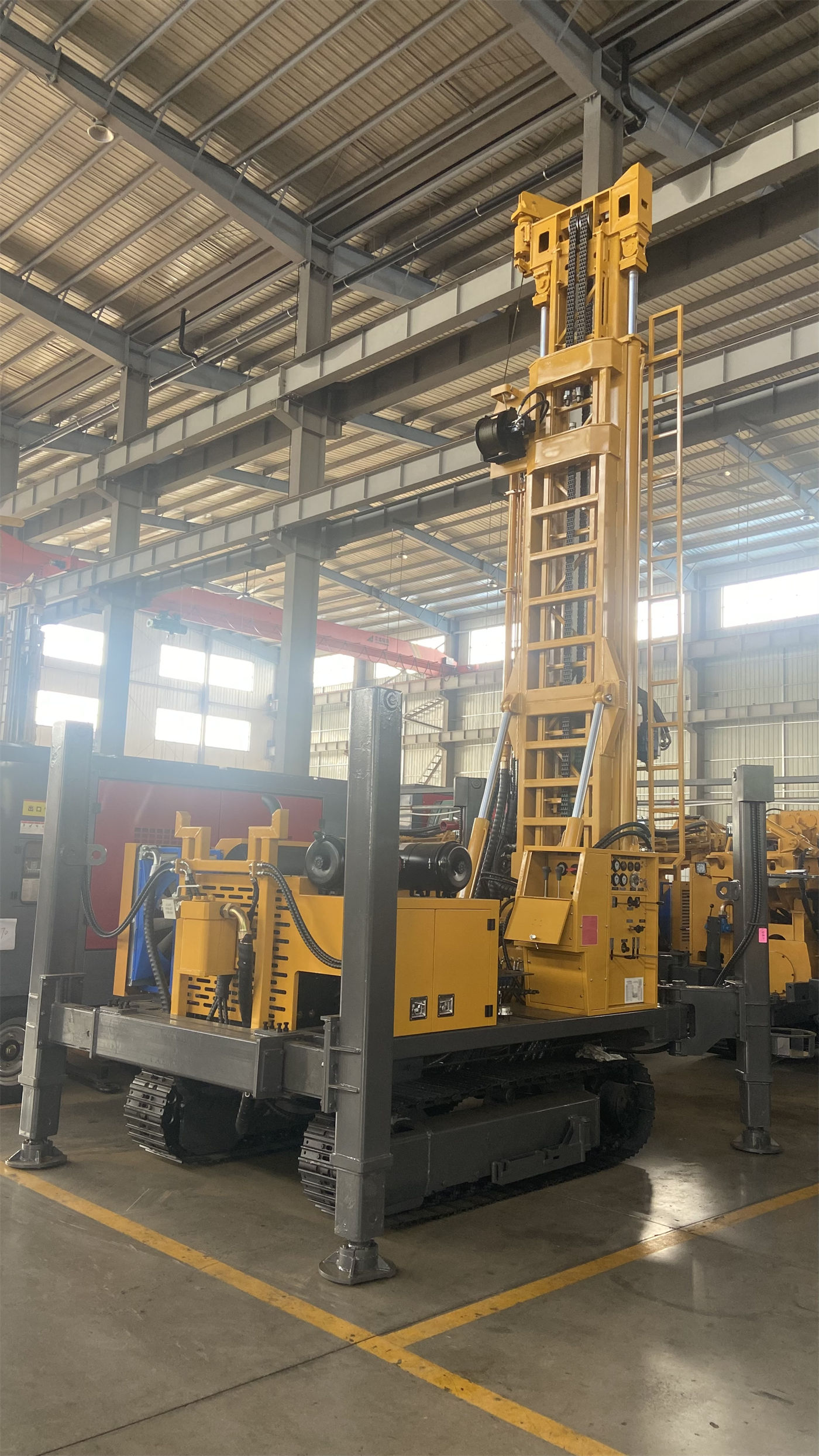

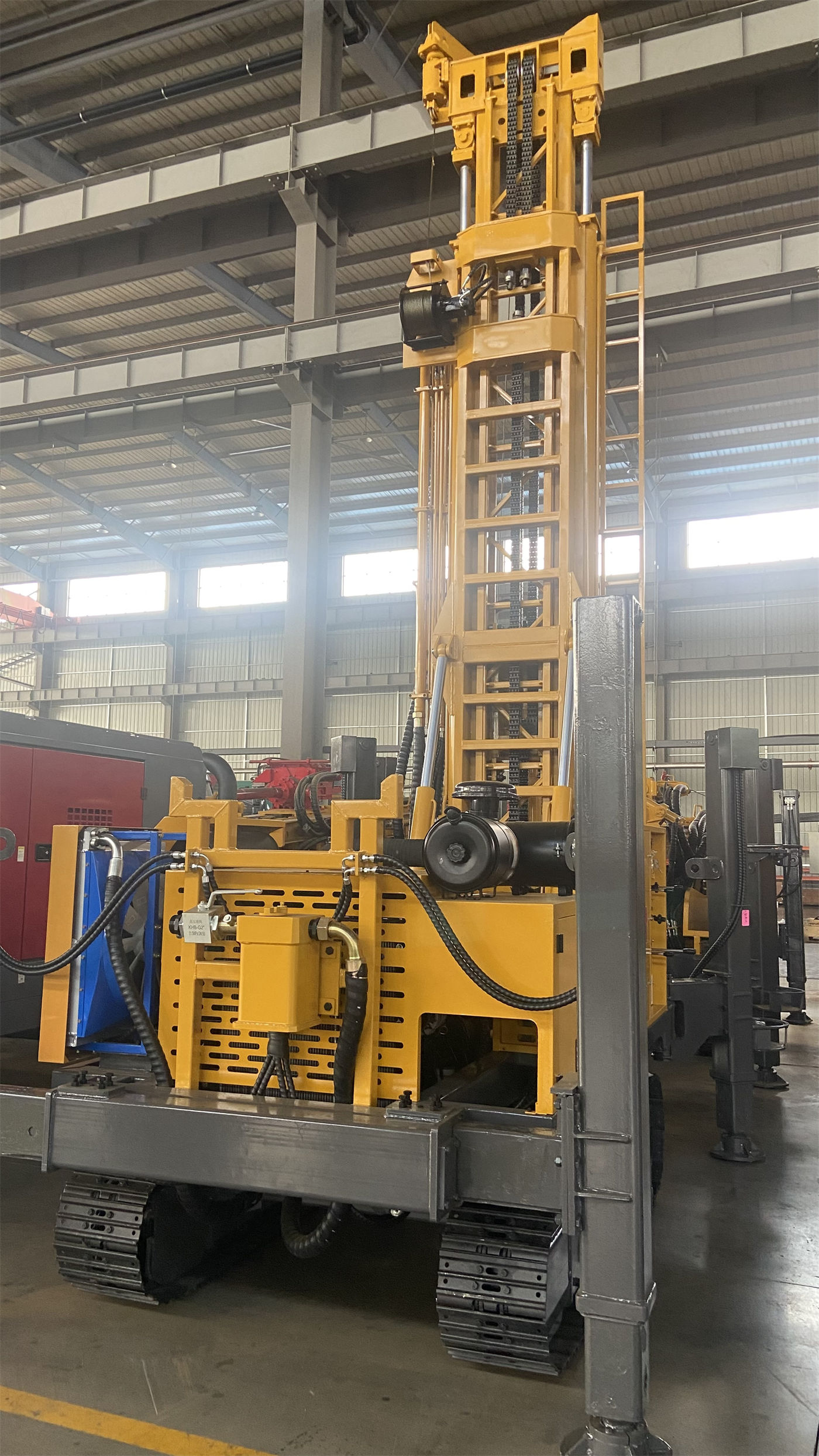

Достаточность грузоподъёмности и крутящего момента бурового станка для водяных скважин глубиной до 600 м нельзя оценивать только по максимальной глубине бурения. Чем глубже скважина, тем больше собственный вес буровых штанг и трение о стенки, что в первую очередь расходует грузоподъёмность; чем больше диаметр и твёрже порода, тем выше сопротивление вращению, что в первую очередь расходует крутящий момент. Опубликованные параметры WRT600: максимальная глубина бурения 600 м, диаметр скважины 140–450 мм, грузоподъёмность 37 т, осевое давление 6 т, крутящий момент 15000/7500 Н·м в двух режимах, дизельный привод 132 кВт. Чтобы определить, соответствует ли эта конфигурация конкретному проекту, необходимо отдельно проверить сочетания диаметра, глубины и геологического разреза.
Сначала разберём, что именно расходует каждый из трёх параметров
Диаметр скважины влияет на крутящий момент, вынос шлама и обсадку
С увеличением диаметра возрастают площадь контакта долота со стенками, объём разрушаемой породы и потребность в скорости восходящего потока, что увеличивает крутящий момент и требуемую производительность компрессора. Диапазон диаметров WRT600 — 140–450 мм. Для сельскохозяйственных и коммунальных скважин обычно используют меньшие диаметры, для горнодобывающих или высокодебитных водозаборов может потребоваться диаметр, близкий к верхней границе. Выбор диаметра должен определяться обсадной трубой, фильтром, погружным насосом и ожидаемым дебитом, а не наоборот — сначала бурить максимальным диаметром оборудования, а затем подбирать конструкцию скважины.
Глубина в основном увеличивает нагрузку на грузоподъёмность и бурильную колонну
С ростом глубины накапливаются собственный вес штанг, количество соединений, трение о стенки и риск накопления шлама. Грузоподъёмность WRT600 в 37 т должна одновременно покрывать спуск-подъём штанг, извлечение погружного пневмоударника и часть работ с обсадными трубами. Вес обсадных труб легко недооценить: если проект предусматривает спуск глубоких обсадных труб большого диаметра, следует отдельно рассчитать их вес и запас грузоподъёмности, а не смешивать с весом штанг.
Геологический разрез определяет пиковый крутящий момент и переключение режимов
Крутящий момент WRT600 составляет 15000/7500 Н·м в двух режимах, что соответствует максимальной частоте вращения 70/140 об/мин. Низкоскоростной режим с высоким крутящим моментом больше подходит для больших диаметров, твёрдых пород и участков с высоким трением; высокоскоростной — для устойчивых пород с меньшим сопротивлением. Верхние рыхлые отложения можно проходить вращательным способом с промывкой или обсадкой, а при входе в более монолитные известняки, песчаники, граниты можно переходить на пневмоударник среднего и высокого давления. Смешанный разрез означает, что в одной скважине может потребоваться смена технологии; при оценке достаточности крутящего момента следует ориентироваться на самый сложный интервал, а не на средние условия.
При разных сочетаниях диаметра и глубины направление нагрузки различается
| Сочетание | Основная точка нагрузки | Что нужно уточнить при закупке |
|---|---|---|
| Малый диаметр, глубина около 600 м | Собственный вес штанг и трение о стенки повышают потребность в грузоподъёмности | Планируемое сочетание диаметра и длины штанг, ожидаемое максимальное сопротивление при спуске-подъёме |
| Большой диаметр, средняя/малая глубина | Возрастают крутящий момент, расход воздуха для выноса шлама и вес обсадных труб | Технология бурения для целевого диаметра, давление и производительность компрессора |
| Большой диаметр, глубина около 600 м | Крутящий момент и грузоподъёмность одновременно приближаются к пределам | Попадает ли в область применения WRT600, требуется поэлементный расчёт производителя |
| Мощный рыхлый чехол | Устойчивость стенок и работы с обсадкой расходуют грузоподъёмность | Типоразмер обсадных труб, глубина спуска, схема крепления с промывкой или обсадкой |
| Преимущественно монолитные твёрдые породы | Возрастают крутящий момент, давление воздуха и расход воздуха | Типоразмер пневмоударника, соответствие расхода при рабочем давлении 1,2–3,5 МПа |
Приведённые в таблице случаи — лишь классификация направлений нагрузки и не означают, что WRT600 проверен для всех сочетаний. Максимальная глубина 600 м и максимальный диаметр 450 мм — два независимых параметра; могут ли они быть реализованы одновременно, в материалах сайта данных о комбинированных режимах не приведено, это следует уточнить у производителя для конкретной конструкции скважины.
Что можно и что нельзя рассчитать по опубликованным параметрам WRT600
К достоверной информации для сопоставления относятся: максимальная глубина бурения 600 м, диаметр 140–450 мм, грузоподъёмность 37 т, осевое давление 6 т, крутящий момент 15000/7500 Н·м, частота вращения 70/140 об/мин, ход подачи 7 м, возможность использования штанг 3 м или 6 м, рекомендуемый диаметр штанг 102/114/127 мм, рабочее давление DTH 1,2–3,5 МПа, расход воздуха 16–55 м³/мин, масса машины около 26 т. Эти значения можно напрямую использовать для вопросов производителю.
Что нельзя вывести напрямую: в материалах не указаны погонный вес штанг, предельный вес обсадных труб, кривые расхода крутящего момента для разных диаметров в различных породах, а также коэффициенты запаса по крутящему моменту и грузоподъёмности. Поэтому по имеющимся данным невозможно рассчитать, будет ли «достаточно» или «недостаточно» для конкретного сочетания диаметра и глубины; эти параметры можно использовать лишь как пункты для технического согласования с производителем.
Перечень данных для уточнения у производителя перед закупкой
- Планируемые диаметр, длина, вес одной штанги и тип соединения, а также рекомендации по выбору между штангами 6 м и 3 м.
- Для целевого диаметра — рекомендуемые частота вращения, режим крутящего момента и параметры подачи для монолитных твёрдых пород и зон дробления.
- Ожидаемый общий вес бурильной колонны на самом глубоком интервале, диапазон максимального сопротивления при подъёме и пояснение области применения грузоподъёмности 37 т.
- Диаметр, глубина спуска, общий вес и способ соединения обсадных труб, подтверждение того, повлияет ли это на распределение грузоподъёмности.
- Соответствие типоразмера пневмоударника и давления/производительности компрессора для DTH; учитывать, что давление в диапазоне 1,2–3,5 МПа не гарантирует достаточного расхода.
- Корректировка способа очистки скважины в мощных водоносных или водоприточных зонах, а также обоснование выбора фильтров, водоизоляционных интервалов и типа насоса.
- Условия перебазировки: требования к ширине дороги, ограничению высоты, радиусу поворота и несущей способности площадки при массе около 26 т и транспортных габаритах примерно 10 × 2,48 × 3,75 м.
Что нужно оговорить при недостатке данных
Материалы сайта по WRT600 охватывают основные технические параметры и применимые технологии, но не содержат расчёта крутящего момента и грузоподъёмности для конкретных проектов, фактических нагрузок в различных породах, предельной нагрузки при работах с обсадными трубами и данных проверки комбинированных режимов «большой диаметр — большая глубина». Фактическая скорость бурения, глубина и результат сооружения скважины должны определяться полевыми условиями и техническим подтверждением производителя. Если проект одновременно приближается к предельным значениям 600 м по глубине и 450 мм по диаметру, рекомендуется до закупки запросить у производителя письменное заключение по целевой конструкции скважины, а не полагаться только на таблицу параметров модели.
