Между деревенскими дорогами и межами: сценарии работы гусеничной буровой установки для водяных скваж

В материалах по WR260 описание площадки ограничивается двумя фразами: гусеничное шасси облегчает перебазировку по деревенским дорогам, полевым дорогам и щебёночным площадкам; габариты оборудования примерно 3900 × 1750 × 2250 мм, что делает его более приспособленным для входа на территорию предприятий и в стеснённые строительные зоны по сравнению с крупными буровыми установками для глубоких скважин. Эти две фразы — отправная точка данной статьи. Деревенские дороги и межи не проектировались для проезда буровой установки; их ширина, конфигурация поворотов и несущая способность грунта не рассчитаны под габариты оборудования. Поэтому реальная возможность заезда WR260 по плану определяется несколькими полевыми условиями, не связанными с таблицей параметров.

Сначала о габаритах: что означают 3900 × 1750 × 2250 мм на деревенской дороге

В материалах указаны габариты машины: длина около 3900 мм, ширина около 1750 мм, высота около 2250 мм. Ширина 1750 мм определяет возможность проезда через протяжённые узкие участки, длина 3900 мм — необходимый запас для поворота и движения задним ходом, а высота 2250 мм — наличие низких веток, ворот, воздушных линий или временных навесов на пути.

Эти три параметра описывают общий контур машины, а не какую-либо отдельную съёмную часть. В материалах также указан параметр 2,73 м с пометкой «ширина при погрузке / Width of loading», название которого не совпадает с габаритной шириной 1750 мм. В данной статье он приводится только в соответствии с пометкой в источнике и не интерпретируется как фактическая транспортная ширина; окончательное значение должно быть подтверждено официальной производственно-технической документацией. Вопросы, связанные с транспортировкой, также требуют отдельной проверки.

Стальные гусеницы и скорость 2,5 км/ч: соответствующая дистанция перебазировки

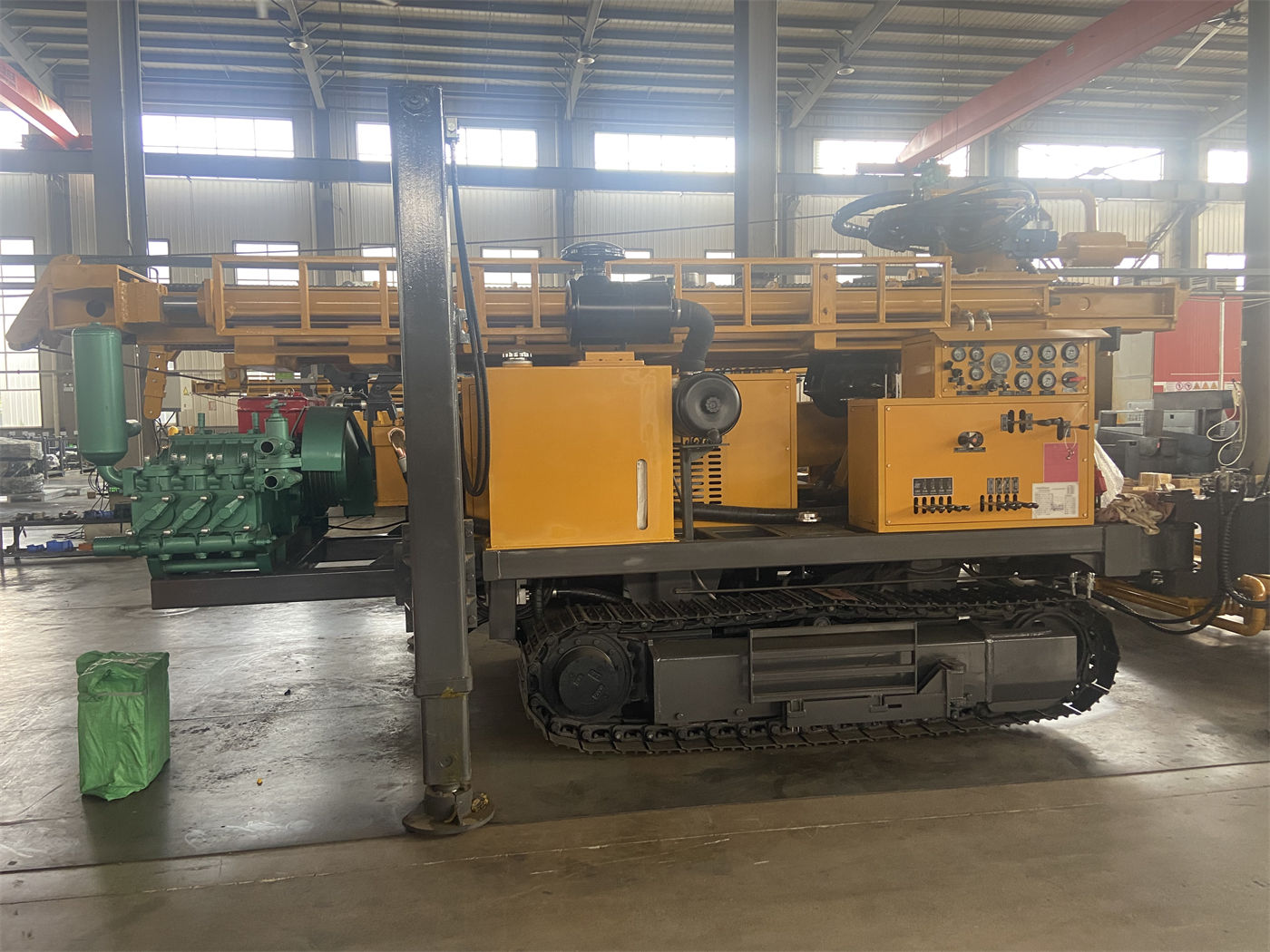

WR260 оснащена гусеничным шасси со стальными траками, скорость передвижения около 2,5 км/ч, ориентировочная максимальная преодолеваемая крутизна 30°. Стальные гусеницы обеспечивают хорошее сцепление и устойчивость на щебне, сельских дорогах и площадках горнодобывающих предприятий, но сама скорость определяет, что установка больше подходит для самостоятельной перебазировки на короткие расстояния, а не для замены транспортных средств при перемещении на большие дистанции.

При скорости 2,5 км/ч на участок деревенской дороги протяжённостью два-три километра только время движения составит часы; если по пути потребуется многократно давать задний ход, уступать дорогу или объезжать препятствия, фактические затраты времени будут расти. В материалах рекомендуется при перебазировке складывать мачту и оценивать состояние откосов и несущую способность грунта — на сельских дорогах это не формальные шаги: слабые грунтовые основания, временные броды и размокшие после дождя межи относятся к ситуациям, которые требуют предварительного осмотра перед принятием решения.

Ход аутригеров 1,4 м решает задачу выравнивания, но не устраняет особенности площадки

WR260 имеет увеличенный ход аутригеров 1,4 м, что позволяет опирать и выравнивать оборудование на слегка неровной поверхности. В материалах также указано: на слабых грунтах необходимо добавлять подкладки, чтобы избежать просадки аутригеров, приводящей к наклону мачты и смещению устья скважины. Иными словами, аутригеры регулируют положение, а не несущую способность основания.

Рабочие площадки на полях и в садах часто представляют собой пахотный слой с недостаточным уплотнением; временные стоянки по обочинам деревенских дорог могут быть на насыпном грунте или у откоса. Такие площадки после выдвижения аутригеров всё ещё могут продолжать проседать. Для обеспечения устойчивости машины перед началом бурения обычно требуется укладывать подкладки под аутригеры и по результатам осмотра решать, нужна ли дополнительная подготовка грунта.

Разные площадки — разные акценты для одной и той же машины

В материалах WR260 отнесена к таким сценариям, как сельское водоснабжение, сельскохозяйственное орошение, животноводческие фермы, заводы, строительные площадки и водоснабжение небольших горнодобывающих предприятий. Условия эксплуатации оборудования в этих сценариях общие, но акценты на площадках различаются.

• Деревенские дороги и посёлки: важны ширина проезда, низкие препятствия по пути, места временных стоянок и организация работ вблизи жилых зон.
• Поля и сады: важны несущая способность межей, обход посевов и оросительных систем, а также маршруты перемещения между устьями скважин.
• Животноводческие фермы и пастбища: важны условия непрерывного проезда по мощёным или частично мощёным покрытиям и расположение существующих систем водоснабжения и электроснабжения.
• Небольшие горнодобывающие предприятия и геологоразведочные лагеря: в материалах отмечено, что гусеничное шасси облегчает перемещение по щебёночным дорогам и обычным неровным площадкам, а также указано, что при высокой доле крепких пород следует уделять особое внимание подбору погружного пневмоударника и компрессора.
• Заводы и строительные площадки: важны высота проёмов, радиус поворота проездов на территории и способы установки в стеснённых зонах.

Это различия в условиях площадок, а не в возможностях оборудования. При заезде одной и той же WR260 на разные площадки первоочередные задачи будут разными.

Повторяющиеся операции при перебазировке между скважинами

Бригады, которым требуется пробурить несколько оросительных скважин, многократно повторяют операции перебазировки. В материалах отмечено, что компактный корпус и повышенная манёвренность способствуют сокращению времени перехода между устьями. Из чего складывается это «сокращение», можно понять из характеристик машины: относительно компактные габариты, длина подачи за один ход 3,3 м, совместимость со штангами 1,5 м, 2 м и 3 м снижают вспомогательное время на возврат вращателя и наращивание штанг.

Однако время перебазировки также включает складывание мачты, подъём и опускание аутригеров, выбор маршрута движения на гусеницах, повторное центрирование устья и выравнивание. В материалах не приведены цифры затрат времени на эти операции, и данная статья не использует их в качестве обоснования; фактические значения определяются условиями площадки и способом выполнения работ.

Часть сценариев работы, связанная с геологическими условиями

Площадка определяет, сможет ли оборудование занять позицию, а геология — как бурить после её занятия. В материалах WR260 приведено несколько границ по типам пород, непосредственно связанных с оценкой сценария:

• В относительно монолитных породах, таких как известняк, песчаник, гранит, бурение возможно при соответствующем подборе погружного пневмоударника, долота и компрессора; в крепких породах следует следить за износом долота, смазкой пневмоударника и состоянием выноса шлама.
• В выветрелых породах и при чередовании мягких и крепких слоёв возможны вывалы и сужение ствола; следует своевременно корректировать подачу и вращение в зависимости от сопротивления бурению, при необходимости применять обсадные трубы для защиты неустойчивого верхнего интервала.
• В грунтах, глинах, песках и песчано-гравийных отложениях прямое использование погружного пневмоударника может привести к обрушению стенок и прихвату бурового снаряда; следует выбирать обсадку, промывочную жидкость или другие методы стабилизации ствола.
• В зонах дробления и трещиноватых породах следует избегать слишком быстрой подачи, поддерживать непрерывный вынос шлама и очистку скважины; в мощных зонах дробления можно рассмотреть обсадку или добавление пены.
• В водоносных горизонтах и при сильных притоках воды необходимо корректировать подачу воздуха и способ очистки скважины в зависимости от дебита, а также фиксировать глубину основных водоносных горизонтов.
• В карстовых полостях, открытых трещинах и зонах сильной утечки воздуха давление и расход могут неэффективно передаваться на забой; требуется корректировать технологию в зависимости от степени утечки или увеличивать расход воздуха.

В материалах также указано, что нельзя просто увеличивать глубину скважины вместо предварительной оценки водоносности. Глубину, диаметр, фильтровую колонну и интервалы изоляции следует определять с учётом положения водоносного горизонта, ожидаемого дебита и местных требований к качеству воды.

Эти факторы на площадке часто определяются не буровой установкой

Рассматривая перечисленные выше условия вместе, можно увидеть, что часть из них напрямую связана с WR260, а часть находится вне зоны ответственности буровой установки.

Распределение в таблице носит общий характер. Части, не охваченные материалами, например фактическая проходимость конкретной деревенской дороги, не могут быть выведены из таблицы параметров и требуют подтверждения на месте.

Вопросы, не освещённые в материалах и требующие уточнения у производителя или на площадке

• Параметр 2,73 м с пометкой «ширина при погрузке / Width of loading» не совпадает с фактической габаритной шириной 1750 мм; его определение следует подтвердить официальной производственно-технической документацией.
• Окончательная мощность, напряжение и способ управления опционального электропривода в материалах не указаны.
• Фактическая эффективность бурения, глубина и результат сооружения скважины для различных комбинаций пород в материалах прямо оговорены как зависящие от полевых условий; справочная эффективность бурения 10–35 м/ч имеет широкий диапазон и не может служить точечным обязательством.
• Справочное рабочее давление при бурении DTH 1,7–2,5 МПа и расход воздуха 17–31 м³/мин должны подбираться с компрессором в зависимости от диаметра, крепости пород и высоты над уровнем моря; недостаточная производительность компрессора приведёт к слабому удару и трудностям с выносом шлама.

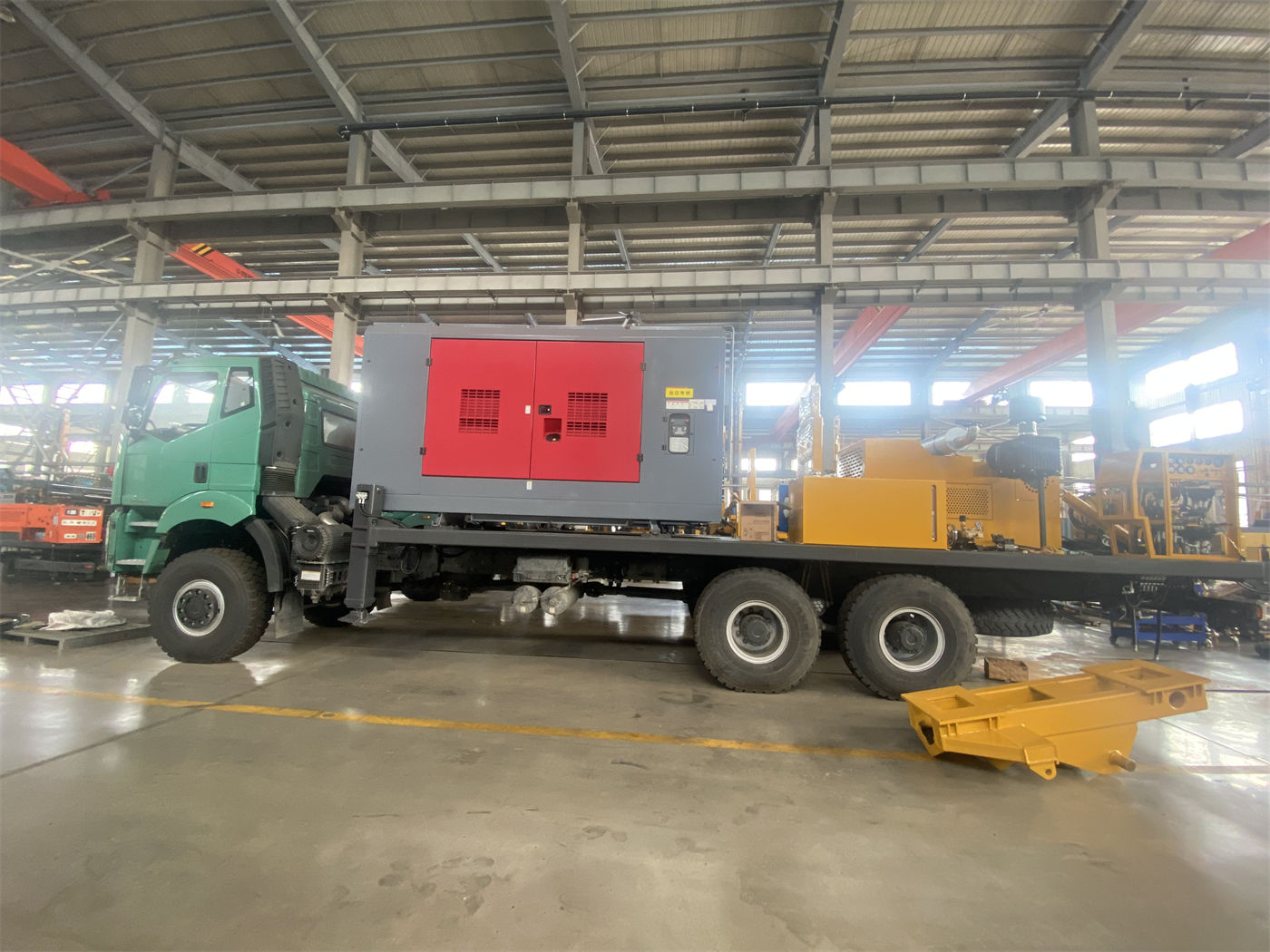

• Конкретные схемы транспортировки, подъёма и крепления при погрузке должны определяться отдельно с учётом местных дорожных условий и фактического состояния оборудования.

Перед началом работ ежедневно следует проверять двигатель, гидросистему, вращатель, мачту, лебёдку и рукава высокого давления; в процессе работы постоянно наблюдать за давлением воздуха, выносом шлама, выходом воды и температурой оборудования; после окончания очищать от грязи и пыли, проверять резьбу штанг, смазку пневмоударника и гидравлические соединения; при частых перебазировках также проверять гусеницы и точки крепления при погрузке. Перечисленное является пунктами проверки из материалов и не представляет собой рекомендаций по выполнению операций.
