Если цель геологоразведочного проекта — получение непрерывного цельного керна для документации и испытаний, WR400RC не является подходящим оборудованием; его назначение — отбор шламовых проб, возвращаемых по глубине скважины, обратно-циркуляционным способом. WR400RC — это гусеничная обратно-циркуляционная буровая установка на 400 м с максимальной глубиной бурения 400 м и диаметром скважины 105–305 мм, предназначенная для минералогической разведки, геологического опробования и строительства глубоких водяных скважин. Перед закупкой сначала необходимо определить, нужны ли проекту шламовые пробы или непрерывный керн, — это первый вопрос при оценке пригодности данной установки.
Сначала разграничьте две цели отбора проб
На что отвечают шламовые пробы
Обратно-циркуляционное бурение создаёт независимый обратный канал через двухстенную бурильную трубу; сжатый воздух приводит в действие забойный инструмент, после чего шлам быстро возвращается на поверхность по внутренней трубе. По сравнению с выносом шлама по внешнему затрубному пространству такой путь сокращает перемешивание шлама в скважине и облегчает послойный отбор проб по глубине. Он подходит для отбора проб через фиксированные интервалы проходки с регистрацией изменений цвета, литологии, вторичных изменений и минерализации, после чего пробы направляются в лабораторию для анализа содержания.
На что отвечает непрерывный керн
Непрерывный отбор керна даёт цельный керн, удобный для наблюдения структуры, текстуры и контактов, а также для систематических испытаний по длине керна. В материалах WR400RC чётко указано, что установка получает шламовые пробы, возвращаемые по глубине, а не непрерывный цельный керн. Если проект требует отбора керна по всему интервалу и показатель выхода керна является критерием приёмки, следует выбрать колонковый буровой станок, а не искать альтернативу на этой установке.
Типовые комбинированные подходы
В минералогической разведке распространена практика: сначала обратно-циркуляционным способом быстро создают контрольные точки бурения на большой площади для проверки аномалий и предварительного определения границ рудного тела, а затем по результатам решают, какие ключевые участки требуют дальнейшего колонкового бурения. В материалах WR400RC в качестве подходящих направлений указаны разведка золоторудных, медных, железорудных и литиевых месторождений; для золоторудных месторождений установка может применяться для проверки поверхностных аномалий, исследования минерализации под покровными отложениями, контроля границ рудного тела и расширительного бурения на флангах.
Параметры и условия применения WR400RC по материалам
| Показатель | Параметр по материалам |
|---|---|
| Максимальная глубина бурения | 400 м |
| Диаметр скважины | 105–305 мм |
| Рабочий угол | 45° / 90° |
| Двигатель | 92 кВт Yuchai |
| Усилие подъёма | 22 т |
| Осевое давление | 6 т |
| Крутящий момент вращения | 8000 / 4000 Н·м |
| Максимальная частота вращения | 75 / 150 об/мин |
| Рабочее давление воздуха | 1,2–3,5 МПа |
| Расход воздуха | 16–55 м³/мин |
| Рекомендуемые RC-штанги | 89 / 102 мм, длина штанги 3 м |
| Скорость передвижения на гусеницах | около 2,5 км/ч |
| Максимальный угол подъёма (справочно) | 21° |
| Ход гидравлических аутригеров | 1,6 м |
| Усилие вспомогательной лебёдки | 1,5 т |
| Общая масса | около 11 т |
| Габаритные размеры | около 7 × 1,85 × 2,86 м |
Необходимо пояснить, что 400 м — это максимальная глубина бурения, указанная в материалах; фактическая глубина зависит от диаметра скважины, бурильных труб, возможностей компрессора, геологических условий, искривления скважины и износа бурового инструмента. Это следует понимать как справочную возможность при типовой комплектации, а не как гарантированный минимум для любых условий.
Проверьте три вещи в зависимости от типа проекта
Минералогическая разведка и геологическое опробование
- Укладываются ли глубина и диаметр скважины в диапазон 400 м и 105–305 мм; при одновременном приближении диаметра и глубины к верхним пределам требуется особенно тщательная проверка.
- Вертикальная скважина или наклонная под 45°. В материалах указаны два рабочих угла — 45° и 90°, что позволяет работать с наклонными рудными телами, тектоническими зонами или проверкой конкретных целей; перед началом работ следует уточнить направление и угол скважины согласно геологическому проекту.
- Требуется ли непрерывный отбор керна по всему интервалу. Если требуется керн, данная модель не подходит; если достаточно шламовых проб, необходимо параллельно создать систему нумерации, взвешивания, упаковки проб и регистрации аномалий.
Строительство средне-глубоких водяных скважин
В материалах глубокие водяные скважины указаны как одно из основных применений; можно рассматривать сельское водоснабжение, орошение сельхозугодий, промышленное водоснабжение и разработку подземных вод в горнодобывающих районах. Однако при строительстве водяных скважин не обязательно использовать систему RC-опробования на всём протяжении; в зависимости от геологических условий и требований к скважине можно выбрать погружной пневмоударник, бурение с промывкой глинистым раствором или другие подходящие способы. В разведочных скважинах важнее качество проб, в водяных — устойчивость ствола, диаметр и водоносный горизонт; в рамках одного проекта можно рассмотреть общую платформу, но с раздельной комплектацией.
Совмещение водоснабжения рудника и горных исследований
В горнодобывающем проекте могут потребоваться как разведочные скважины, так и скважины для хозяйственно-питьевого водоснабжения, пылеподавления и вспомогательного производственного водоснабжения. WR400RC поддерживает несколько способов бурения, что позволяет в рамках одного проекта менять комплектацию под цели разных скважин; это имеет практическое значение для коэффициента использования оборудования.
Оцените, стыкуются ли технологии с геологическими условиями
- Рыхлые покровные отложения: почвенный слой, глины, пески и песчано-гравийные отложения склонны к обрушению и не всегда подходят для прямого пневматического RC-бурения. В материалах указано, что модель поддерживает бурение с промывкой глинистым раствором, поэтому верхние рыхлые отложения можно проходить с промывкой и обсадкой в зависимости от состояния стенок скважины, а после входа в устойчивые скальные породы переходить на другую технологию.
- Выветрелые и относительно монолитные твёрдые породы: можно оснастить пневмоударниками среднего и высокого давления; необходимо следить за расходом компрессора, смазкой пневмоударника, износом долота и состоянием возврата шлама.
- Зоны дробления и трещиноватые породы: возможны обрушения и локальное расширение скважины, шлам может задерживаться в скважине и возвращаться сосредоточенно, что ухудшает соответствие проб по глубине. При высоких требованиях к точности опробования следует в закупочной и производственной документации предусмотреть меры контроля изменений возврата проб полевыми геологами.
Требования обратно-циркуляционного опробования к комплектации
RC-бурение предъявляет высокие требования к давлению и расходу компрессора. В материалах указано рабочее давление воздуха 1,2–3,5 МПа и расход воздуха 16–55 м³/мин. При увеличении глубины, диаметра скважины или твёрдости пород недостаточный расход воздуха снижает скорость возврата шлама, что может повлиять на непрерывность опробования и чистоту забоя. Характеристики компрессора необходимо уточнять с подрядчиком по фактической глубине и диаметру скважины; в материалах сайта не приведена фиксированная схема комплектации, поэтому перед закупкой следует уточнить у производителя требуемый диапазон расхода и давления.

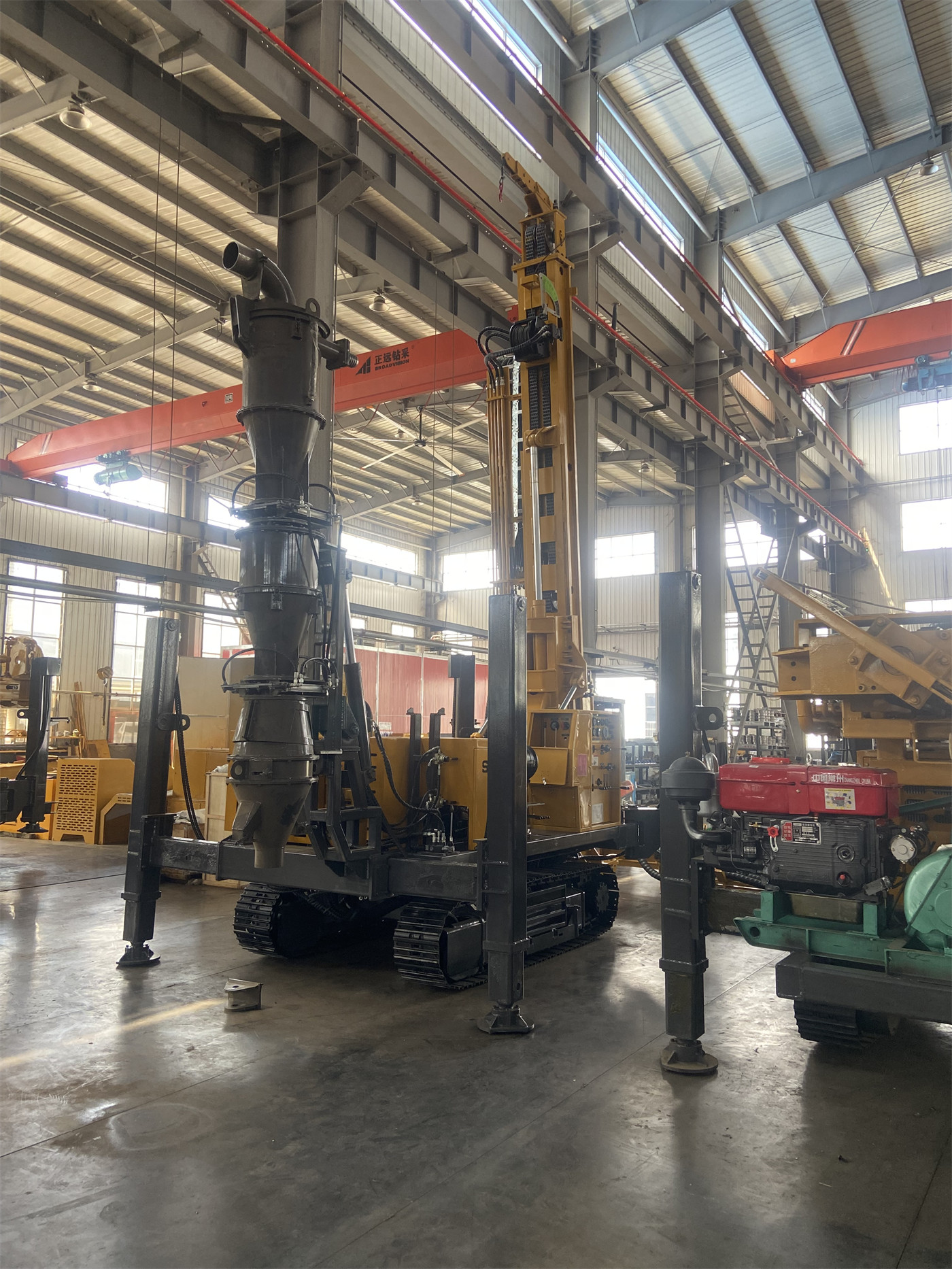

Состояние возврата проб напрямую влияет на качество данных. В процессе работ следует наблюдать объём возврата, крупность частиц, изменение пылеобразования и наличие явного смешивания проб; при каждом наращивании штанги, очистке скважины или возобновлении отбора после остановки бурения переходный интервал следует обрабатывать согласно системе отбора проб на месте, чтобы избежать смешивания проб разной глубины. RC-пробы должны нумероваться, взвешиваться и упаковываться по фиксированным интервалам глубины с регистрацией номера скважины, глубины, времени и аномалий; систему отбора проб, циклон или делитель проб также необходимо регулярно очищать.
Что касается бурильных труб, рекомендуются RC-штанги диаметром 89 / 102 мм и длиной 3 м. RC-штанги конструктивно отличаются от обычных одностенных труб: необходимо обеспечивать герметичность внутреннего и внешнего каналов и надёжность соединений. В процессе работ следует регулярно проверять соединения двухстенных штанг, уплотнения и износ внутренней трубы, чтобы избежать утечек воздуха и смешивания проб, влияющих на качество опробования.
Вопросы, требующие подтверждения перед закупкой
- Принимает ли проект шламовые пробы вместо непрерывного керна и как формулируются критерии приёмки.
- Сочетание максимальной глубины и диаметра скважины, а также необходимость наклонных скважин под 45°.
- Схема комплектации компрессора по давлению и расходу, а также возможность поставки производителем.
- Конкретный порядок отбора, деления, нумерации и упаковки проб и распределение ответственности.
- Условия перехода между бурением с промывкой и пневматическим RC, а также комплектация обсадными трубами.
- Условия на площадке: общая масса около 11 т, скорость передвижения на гусеницах около 2,5 км/ч, максимальный угол подъёма справочно 21°; перед перемещением необходимо проверить несущую способность грунта и маршрут транспортировки.
- Схема подкладок под аутригеры при наклонном бурении и работе с высоким крутящим моментом; на мягких грунтах следует избегать длительной высокой нагрузки, приводящей к просадке аутригеров.
WR400RC предоставляет буровую платформу, но итоговое качество проб зависит от процесса отбора на месте и действий персонала. Все приведённые суждения основаны на имеющихся материалах сайта и не касаются конкретных клиентских кейсов, сделок и фактических данных; по вопросам выбора комплектующего оборудования и условий договора рекомендуется на этапе запроса цены письменно подтвердить каждый пункт с производителем.
