Когда дизельный двигатель на оборудовании требует замены, при закупке первым делом обычно сравнивают номинальную мощность: сколько киловатт указано на исходном двигателе, столько же выбирают и для нового — кажется, что всё совпало. Однако чтобы установить дизельный двигатель обратно на оборудование, предстоит пройти не только проверку по мощности. В статье на основе открытых данных дизельного двигателя Cummins 93 кВт с нашего сайта рассматривается, что охватывает условие «одинаковая мощность», чего оно не охватывает и какие интерфейсы и сведения о комплектации следует проверить перед заменой.
Что означает одинаковый уровень соответствия при одинаковой мощности
Номинальная мощность 93 кВт — это паспортное значение мощности, указанное в материалах для данного двигателя. Оно может ответить лишь на очень ограниченный круг вопросов: потребность оборудования в мощности примерно находится в этом диапазоне. Оно не отвечает на вопросы: поместится ли эта машина в исходное посадочное место, смогут ли картер маховика и выходной конец состыковаться с элементами трансмиссии, сможет ли система охлаждения отвести выделяемое им тепло, сможет ли система управления распознать и управлять им.
Иными словами, одинаковая мощность даёт лишь предварительный ответ на вопрос «достаточно ли мощности», остальные вопросы остаются открытыми.
Какие особенности данного двигателя влияют на решение о замене

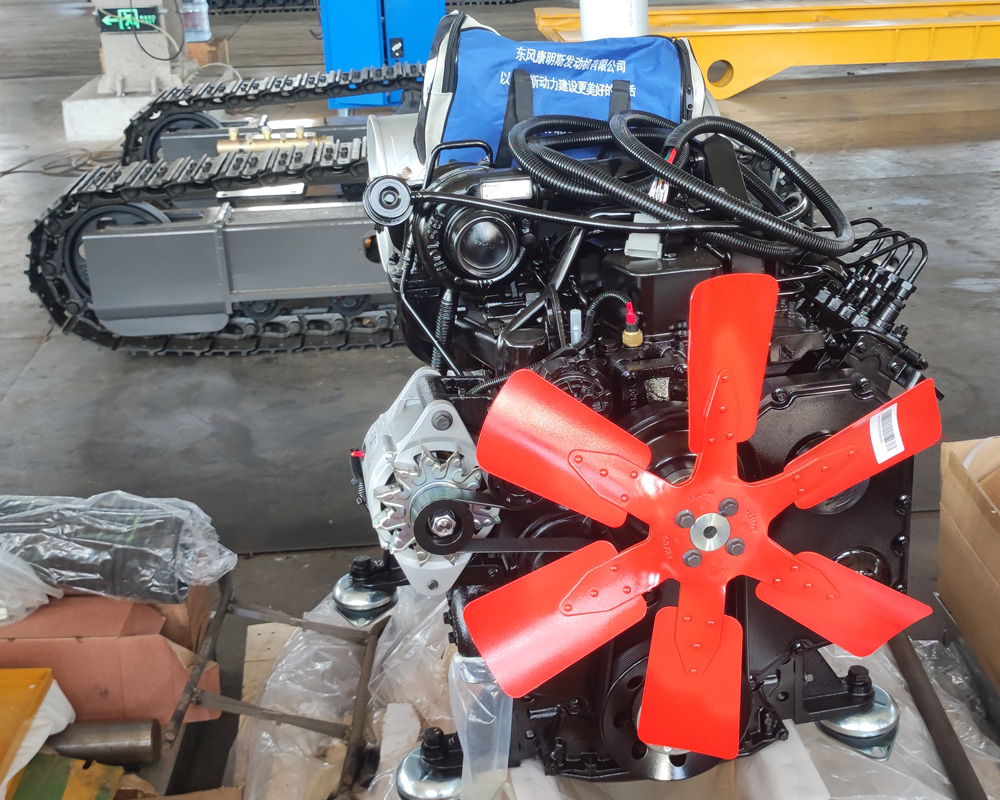

Дизельный двигатель Cummins 93 кВт оснащён турбонаддувом с воздушно-воздушным охлаждением, 4-клапанной конструкцией, удлинённым ходом поршня, а также шарнирными поршнями с принудительным охлаждением и усиленным блоком цилиндров. В материалах эти особенности описаны как конструктивные решения, направленные на отдачу мощности, низкооборотный крутящий момент, топливную экономичность и стабильность работы. В контексте замены им соответствуют несколько моментов соответствия, на которые следует обратить внимание.
Воздушно-воздушное охлаждение означает, что система охлаждения — это не просто набор радиаторов
Воздушно-воздушное охлаждение основано на теплообмене наддувочного воздуха с наружным воздухом, что означает наличие в контуре охлаждения всей установки, помимо рубашки охлаждения двигателя, ещё и ветви наддувочного воздуха. При замене, если проверять только номинальную мощность, легко упустить, соответствует ли компоновка охлаждения исходного оборудования конфигурации с воздушно-воздушным охлаждением. Недостаточная охлаждающая способность напрямую повлияет на работу двигателя под высокой нагрузкой, на что указывают и материалы: условия охлаждения различного оборудования влияют на фактические характеристики и срок службы двигателя.
Турбонаддув и удлинённый ход поршня влияют на характеристики крутящего момента
В материалах удлинённый ход поршня и 4-клапанная конструкция описаны как способствующие повышению эффективной отдачи мощности и низкооборотного крутящего момента. Для замены это означает, что даже при одинаковой номинальной мощности двигатели с разными конструктивными решениями могут иметь различный крутящий момент в низкооборотном диапазоне. Исходное согласование трансмиссии оборудования и кривая нагрузки при работе должны рассматриваться вместе с характеристиками крутящего момента заменяющего двигателя, и нельзя считать их взаимозаменяемыми только на основании совпадения значений мощности.
Шарнирные поршни и усиленный блок цилиндров указывают на адаптивность к нагрузкам
В материалах упоминается, что шарнирные поршни с принудительным охлаждением способны выдерживать повышенные механические и тепловые нагрузки, а усиленный блок цилиндров способствует снижению рабочего шума и вибрации. Это собственные конструктивные особенности двигателя; при замене они подсказывают, нужно ли дополнительно проверить схему виброизоляции исходного оборудования и способ крепления опор двигателя. В материалах не приведены установочные размеры и спецификации интерфейсов данного двигателя, поэтому на их основании нельзя судить, можно ли его напрямую установить на конкретное оборудование.
Сведения, которые необходимо подтвердить по пунктам перед заменой
В пояснениях по подбору на нашем сайте прямо указано: если двигатель используется для замены исходного, следует проверить модель исходного двигателя, установочные интерфейсы и конфигурацию соответствующих комплектующих. С учётом перечисленных в материалах условий соответствия подлежащие подтверждению сведения можно сгруппировать по категориям.
| Пункт проверки | Почему необходимо подтвердить |
|---|---|
| Модель исходного двигателя и номинальная мощность | Убедиться, что паспортная мощность заменяемого двигателя и указанные в материалах 93 кВт измерены по одной методике |
| Установочное пространство и крепление опор | В материалах не приведены габаритные размеры; необходимо по официальной технической документации подтвердить возможность установки в исходное посадочное место |
| Выходной конец и способ подключения трансмиссии | Соответствуют ли интерфейсы маховика, соединительной муфты и т. п. элементам трансмиссии исходного оборудования |
| Конфигурация системы охлаждения | Воздушно-воздушное охлаждение предъявляет соответствующие требования к контуру охлаждения; необходимо проверить компоновку охлаждения исходного оборудования |
| Система управления и комплектующие | В материалах указано, что следует проверить конфигурацию соответствующих комплектующих; интерфейсы управления требуют отдельного подтверждения |
Эта таблица — не процедура замены, а пояснение того, какие вопросы остаются открытыми помимо «одинаковой мощности». Среди них установочные размеры, спецификации выходного конца, интерфейсы управления и прочее в предоставленных материалах не имеют конкретных значений и относятся к сведениям, которые необходимо получить у производителя или путём официального технического подтверждения.
В каких случаях одинаковая мощность приближает к возможности замены
Если у исходного и заменяющего двигателей совпадает не только номинальная мощность, но и установочные интерфейсы, способ охлаждения, подключение трансмиссии и конфигурация управления проверены по пунктам и подтверждены как идентичные, то только тогда «одинаковая мощность» может рассматриваться как одно из условий состоятельности замены. И наоборот, при наличии различий хотя бы по одному из перечисленных пунктов делать вывод только на основании одинаковой мощности недостаточно.
Следует отметить, что в материалах не приведено ни одного примера замены, результата сопоставления на месте или фактических данных эксплуатации, поэтому в статье не делается вывод о возможности замены для конкретного оборудования. Фактическое соответствие должно определяться исходя из условий оборудования на месте и результатов официального технического подтверждения.
Что ещё необходимо уточнить у производителя
- Габаритные размеры данного двигателя, расположение монтажных отверстий и тип опор;
- Спецификация картера маховика и присоединительные размеры выходного конца;
- Требования к радиатору и интерфейсам трубопроводов для воздушно-воздушного охлаждения;
- Тип интерфейсов системы управления и необходимость комплекта жгутов проводов;
- Влияют ли различия в характеристиках низкооборотного крутящего момента между исходным и заменяющим двигателем на работу оборудования.
Эти сведения не подкреплены конкретными значениями в имеющихся материалах и относятся к тем, которые на этапе подбора следует запросить у поставщика и получить письменное подтверждение. Выяснить эти вопросы до закупки гораздо предусмотрительнее, чем обнаружить невозможность установки после остановки оборудования.
