От целей проверки глубины скважины к конфигурации портативной буровой установки 800-метрового класса

В выражении «портативная буровая установка 800 м» наиболее частая ошибка — воспринимать 800 как фиксированный показатель. В материалах по одной и той же CR800P одновременно указаны справочная глубина бурения BQ 920 м, NQ 800 м и HQ 380 м. Эти три цифры относятся к трём разным типоразмерам керна, а не к разным формулировкам одного и того же диаметра. Поэтому при подборе конфигурации первый шаг — не выбор модели, а определение того, керн какого типоразмера требуется получить в проверочной скважине.

1、Цели проверки определяют типоразмер, типоразмер определяет доступную глубину

Цели глубоких проверочных скважин обычно делятся на три категории: подтверждение направления распространения минерализованной зоны на глубину, оценка изменения мощности рудного тела и наблюдение непрерывности глубокозалегающих структур. Для этих трёх целей требования к типоразмеру керна различаются. BQ имеет меньший диаметр, вес бурового снаряда на единицу проходки и кольцевой зазор относительно меньше, поэтому одна и та же система подъёма и вращения может обеспечить большую справочную глубину; HQ имеет больший диаметр, образцы более полные, но справочная глубина бурения составляет всего 380 м. Это не колебания возможностей оборудования, а соответствие между диаметром и нагрузкой на буровой снаряд.

CR800P позиционируется для проектов, где поверхностные аномалии уже проверены и требуется дальнейшее прослеживание глубокого продолжения. Такое описание само по себе подразумевает логику конфигурации: сначала определить, к какому типоразмеру должна относиться проверочная скважина и какова целевая глубина в рамках этого типоразмера, а затем решить, нужен ли запас по более консервативному типоразмеру.

2、Три сопутствующих условия, которые легко упустить на этапе проверки глубины скважины

После определения типоразмера глубина бурения остаётся лишь одним из условий. На этапе средних и глубоких скважин возможность непрерывной работы часто определяется одновременным выполнением следующих трёх пунктов.

• Запас по подъёму: усилие подъёма CR800P составляет 130 кН, усилие подачи — 67 кН. С увеличением глубины скважины собственный вес буровых штанг и трение о стенки скважины возрастают одновременно; грузоподъёмность используется не только для нормального подъёма бурового снаряда, но и влияет на возможность работы с буровым снарядом на более глубоких интервалах. В материалах особо отмечено: при появлении аномального сопротивления следует сначала проверить состояние стенок скважины и циркуляцию, а не продолжать насильственный подъём.
• Канатоёмкость лебёдки: канатная лебёдка использует стальной канат 6 мм, канатоёмкость 1000 м, скорость подъёма 116 м/мин. Для бурения с отбором керна 800-метрового класса длина каната имеет определённый запас. В материалах требуется ежедневная проверка соединения конца каната и повреждений стального каната перед началом работ.
• Условия циркуляции: расход бурового раствора 100 л/мин, давление 7 МПа. При развитой трещиноватости или нестабильном возврате воды эти значения обеспечивают поддержание циркуляции, но в материалах также указано, что в реальных условиях следует корректировать параметры в зависимости от диаметра скважины, свойств породы и потерь раствора, а не просто стремиться к высокому давлению насоса.

3、Портативную модульную конструкцию следует проверять по транспортным модулям, а не по общей массе

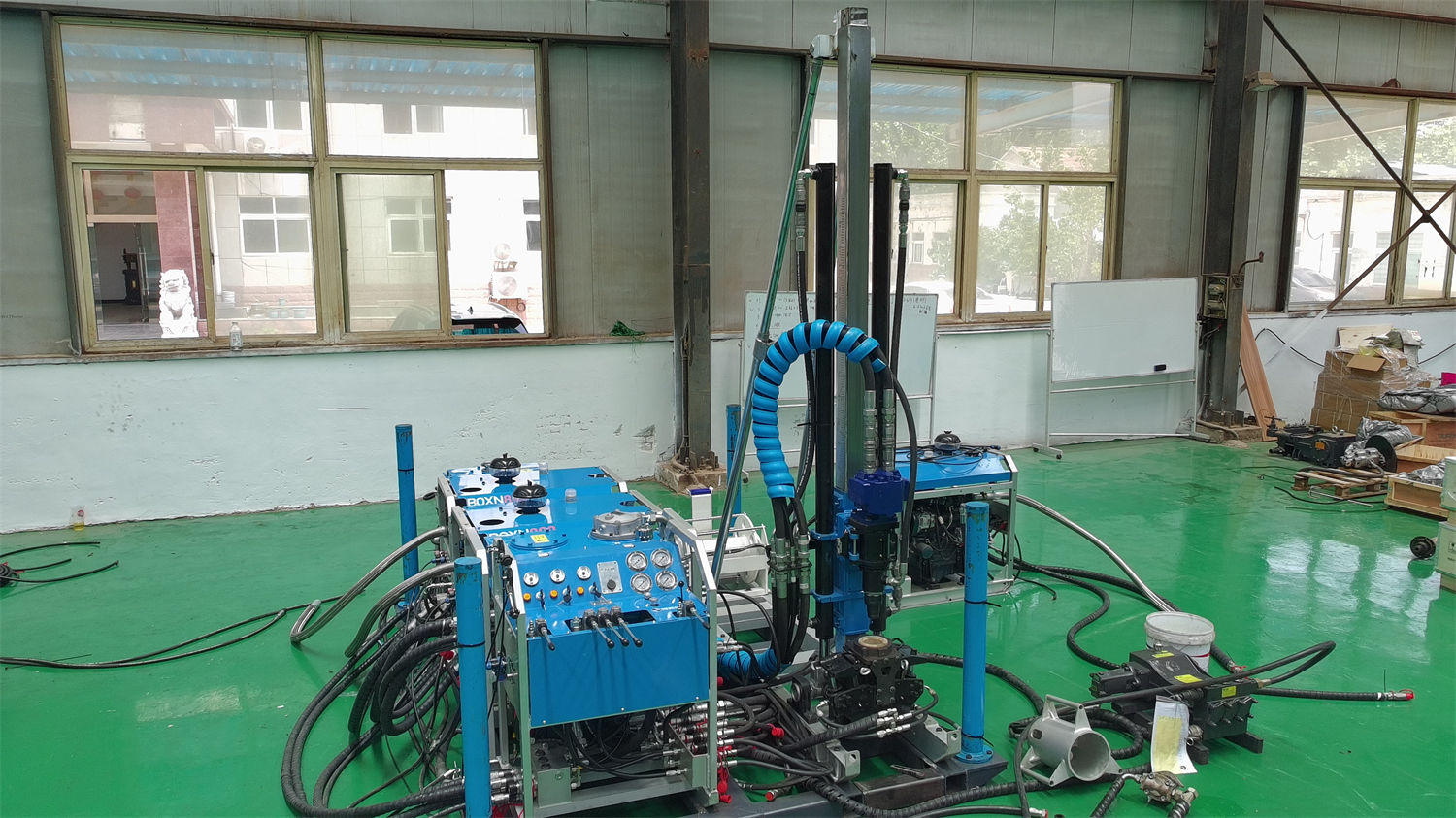

Цифра общей массы 1380 кг не позволяет напрямую судить о доступности площадки, поскольку модульное оборудование перевозится в разобранном виде. Указанные для CR800P справочные массы модулей более практичны: силовой модуль 180–260 кг, модуль управления 140 кг, гидравлический модуль (с маслом) 160 кг, буровой растворный модуль 95 кг. Это фактические отправные точки для планирования транспортировки — ширина маршрута, радиус поворота, способ подъёма, площадь временной площадки должны рассматриваться исходя из самого тяжёлого модуля, а не общей массы.

Следует отметить, что в материалах не приведены такие параметры доступа к площадке, как угол уклона, ширина подъездного пути, радиус поворота. Поэтому вопрос «пройдёт ли этот путь» можно решать только путём поочерёдной проверки, а не прямым расчётом по таблице параметров.

4、Связь угла бурения и расположения скважин

CR800P поддерживает бурение под углом 45°–90°, ход подачи 1,8 м, применимая длина буровых штанг 1 м или 1,5 м. На ограниченных площадках в горной местности этот диапазон углов означает не просто «возможность бурить наклонные скважины», а возможность изменять угол проходки без переустройства площадки. Когда золоторудные жилы контролируются разломами и зонами сдвига, наклонные скважины повышают эффективность пересечения рудного тела; при наличии ветвлений и выклинивания пегматитовых жил непрерывный отбор керна наклонными скважинами облегчает определение мощности и глубинного простирания. Выбор угла должен определяться условиями залегания рудного тела, а не наоборот.

5、Тип привода определяет условия снабжения, а не мощность

Требования CR800P к мощности дизельного двигателя ≥99 кВт, марки дизельных двигателей на выбор: Kubota, Cummins, Yunnei, Yuchai; также возможна конфигурация с тремя электродвигателями по 22 кВт. Этот набор данных фактически соответствует двум схемам организации работ: в отдалённых горных районах необходимо учитывать транспортировку топлива, условия электроснабжения и ремонтную базу; на стационарной рудничной площадке при стабильном электроснабжении можно рассмотреть электрический вариант для снижения затрат на обслуживание двигателя и хранение топлива. Здесь нет единого ответа «что лучше» — есть только вопрос, поддерживают ли условия снабжения.

6、Сопоставление основных параметров

7、Что необходимо уточнить у производителя или заказчика

Следующие сведения выходят за рамки имеющихся на сайте материалов и должны быть выделены отдельно при подборе конфигурации: конкретный литологический состав и распределение зон дробления в целевом рудном районе, окончательный типоразмер керна и требования к искривлению проверочной скважины, фактические условия проезда и подъёма по подъездным путям, расстояние до источника воды для бурового раствора, а также планирование длины рейсов для различных интервалов скважины. Фактическая эффективность бурения, глубина и качество отбора керна зависят от геологических условий, внутрискважинного инструмента, угла бурения и методов работы; приоритет следует отдавать фактическим условиям на площадке.
