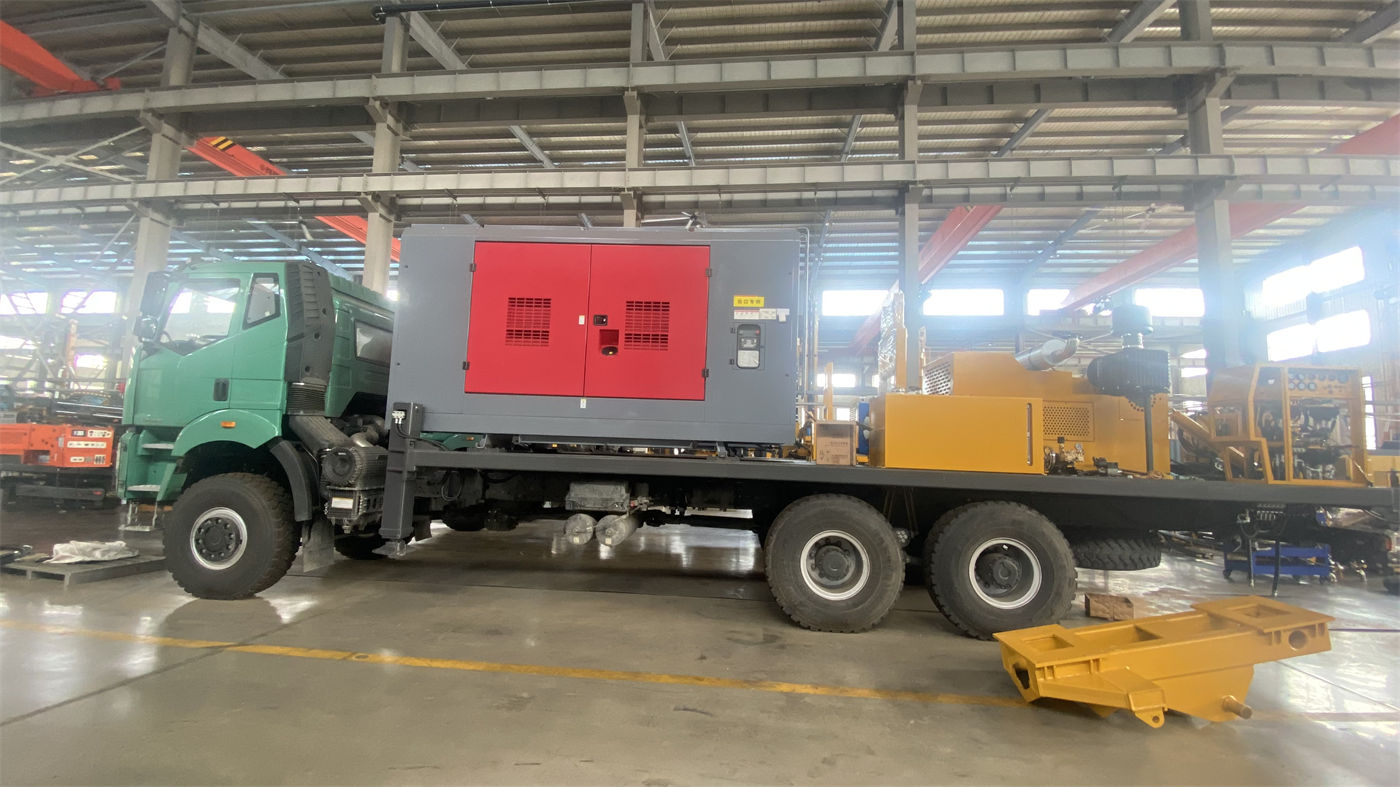

Когда одна установка WRT600 должна поочерёдно работать на нескольких площадках, самый часто пропускаемый шаг — сначала определить, на какой площадке после прибытия можно бурить, а на какой после прибытия ещё нужно ждать выполнения условий. WRT600 — это самоходная гидравлическая буровая установка для водяных скважин с прямой мачтой 600-метрового класса, перебазирование по дорогам осуществляется на самоходном шасси, максимальная глубина бурения 600 м, диаметр бурения 140–450 мм, усилие подъёма 37 т и двухрежимный крутящий момент 15000/7500 Н·м, общая масса около 26 т, транспортные размеры примерно 10 × 2,48 × 3,75 м. Эти значения определяют быстрое перебазирование, но не определяют, можно ли сразу начать бурение после прибытия. Составление очерёдности начала работ по сути представляет собой упорядочивание площадок по моменту «готовности к началу бурения», а не по расстоянию на карте.
Первый уровень критериев: может ли шасси проехать по дорожным условиям
Самоходная конструкция сокращает этап погрузки-разгрузки, а не этап ввода на объект. Общая масса 26 т и транспортные размеры примерно 10 × 2,48 × 3,75 м означают, что для любой точки бурения, где не выполняется хотя бы одно из условий — несущая способность моста, ширина дороги, ограничение по высоте, радиус поворота или несущая способность грунта буровой площадки, — время ввода на объект определяется не графиком, а временем завершения работ по приведению дороги и площадки в порядок. Такие площадки, даже если они расположены близко, не подходят для постановки на первое место.
Конкретные условия проезда, которые необходимо подтвердить, включают:
- Соответствуют ли ширина, уклон и радиус поворота подъездной дороги проезду транспортного средства длиной около 10 м
- Покрывает ли несущая способность мостов и водопропускных труб на пути нагрузку 26 т
- Есть ли ограничения по высоте ниже 3,75 м (лесные дороги, ворота на деревенских дорогах, кабели)
- Может ли грунт буровой площадки выдержать комбинированную нагрузку от установки, аутригеров и бурения
Второй уровень критериев: готова ли сама точка бурения к началу работ
Одна и та же буровая установка для водяных скважин на разных площадках ожидает выполнения разных «предварительных работ», и это время ожидания должно учитываться при определении очерёдности начала работ. С точки зрения организации строительства типичные предварительные условия можно разделить на три категории:
Площадка и подготовительные работы
- Определено ли место скважины по данным гидрогеологических изысканий или проекту
- Спланирована ли площадка, расчищены ли подъездные пути
- Организованы ли электроснабжение, топливное обеспечение и размещение персонала
Технологическая конфигурация
WRT600 поддерживает бурение погружным пневмоударником DTH и вращательное бурение с промывкой. Для бурения DTH рекомендуемое рабочее давление 1,2–3,5 МПа, расход воздуха 16–55 м³/мин; для вращательного бурения с промывкой требуется буровой насос и соответствующий буровой инструмент. Если на какой-то площадке в верхних рыхлых отложениях используется промывка, а в нижних твёрдых породах переключаются на DTH, то буровой раствор, обсадные трубы, погружной пневмоударник и компрессор должны быть готовы до прибытия оборудования. Если давление компрессора соответствует норме, а производительность недостаточна, это повлияет на удар и вынос шлама — этот пункт при планировании относится к обязательным для предварительной проверки условиям комплектации, его нельзя дозаполнять после прибытия оборудования на площадку.
Завершение скважины и сопутствующие работы
- Доставлены ли обсадные трубы, фильтровые трубы и материалы для гидроизоляции
- Предусмотрены ли работы по промывке скважины и пробной откачке после завершения бурения
- Требуется ли корректировка способа очистки забоя и схемы обсадки в интервалах с сильным водоносным горизонтом
Логика очерёдности на примере трёх типов площадок
Предположим, одна установка WRT600 одновременно имеет дело с тремя типами площадок; определить, кто начнёт первым, можно по «количеству ожидаемых пунктов», а не по «близости расстояния»:
| Тип площадки | Основные ожидаемые пункты | Ориентир для очерёдности |
|---|---|---|
| Скважина для сельскохозяйственного орошения, площадка спланирована, вода и материалы подготовлены | Мало | Можно планировать в первую очередь, чтобы сократить простой оборудования |
| Скважина для муниципального водоснабжения, требуется ожидание утверждения места скважины и освобождения трасс коммуникаций | Средне | Ставить в середину по времени завершения утверждения |
| Скважина для водоснабжения рудника, требуется подтверждение несущей способности дороги и комплектации компрессором | Много | Вводить после уточнения условий, чтобы избежать простоя установки |
Следует пояснить, что приведённая таблица лишь использует количество ожидаемых пунктов как ориентир для очерёдности и не является прогнозом для какого-либо конкретного проекта. Фактическое время ожидания должно определяться графиком заказчика.
Включать параметры глубины бурения в график, а не только в подбор оборудования
600 м — это максимальная глубина бурения WRT600, но это не означает, что для каждой скважины на каждой площадке срок оценивается исходя из 600 м. Продолжительность работ одной и той же установки зависит от глубины скважины, диаметра, сочетания пород и количества переключений технологии. Диапазон диаметров бурения 140–450 мм: чем больше диаметр, тем выше масса бурового инструмента, кольцевой зазор и нагрузка на вращение; для точек бурения с мощным верхним покровным слоем, требующим обсадки, соответственно увеличивается время вспомогательных операций. Поэтому без гидрогеологических данных по каждой площадке и целевой глубины скважины невозможно дать точную продолжительность бурения одной скважины, можно лишь проводить относительное сравнение по глубине и сочетанию пород.
При планировании можно сначала оценить время занятия каждой площадки в следующем порядке:
- Проектная глубина скважины и диаметр начала и конца бурения
- Толщина верхних рыхлых отложений и необходимость обсадки для крепления стенок
- Требуется ли переключение технологии бурения в пределах скважины
- Организация установки фильтровых труб, гидроизоляции и промывки на этапе завершения скважины
Состояние оборудования между перебазированиями также должно учитываться в очерёдности
Способ перебазирования на самоходном шасси не означает, что оборудование можно перебазировать с нагрузкой. Перед перебазированием необходимо привести буровую мачту и рабочие механизмы в безопасное транспортное положение и закрепить оборудование в соответствии с требованиями дорожной перевозки; это означает, что временной интервал между двумя точками бурения включает не только время в пути, но и складывание мачты, закрепление, а также развёртывание и проверку по прибытии. При составлении очерёдности начала работ выделение такого времени на операции между точками бурения отдельно более соответствует реальности, чем равномерное распределение по расстоянию движения.

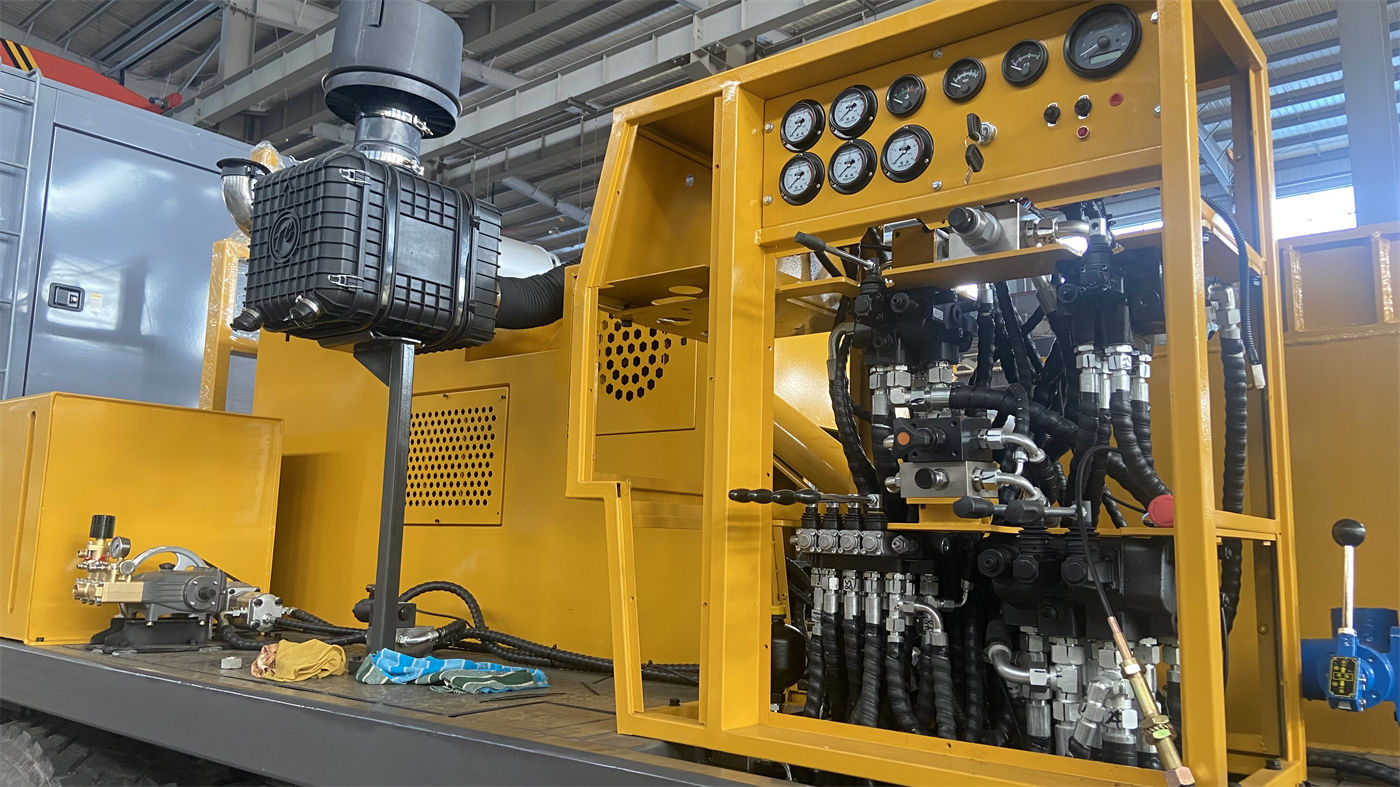

Ежедневные предсменные проверки также должны быть включены в организацию строительства: самоходное шасси, буровая мачта, гидросистема, силовой вертлюг, лебёдка, буровые штанги и шланги высокого давления. Во время бурения необходимо постоянно наблюдать за давлением воздуха, крутящим моментом, выносом шлама, выходом воды и сопротивлением при подъёме бурового инструмента. При аномальном сопротивлении подъёму следует принимать меры на основе очистки забоя и оценки состояния скважины, а не полагаться только на максимальное усилие подъёма 37 т для принудительного извлечения.
Вопросы, которые необходимо подтвердить у заказчика перед планированием
В материалах данного сайта не приведены конкретные дорожные параметры, данные о рельефе и геологии площадок; следующие пункты должны быть проверены заказчиком или на месте до составления очерёдности начала работ:
- Фактические значения подъездной дороги, несущей способности, ограничения по высоте и габаритов площадки для каждой точки бурения
- Гидрогеологические данные, проектная глубина скважины и целевой диаметр для каждой точки бурения
- Глубина границы между верхними рыхлыми отложениями и нижними скальными породами, необходимость обсадки
- Обеспечено ли давление и производительность компрессора, необходимого для технологии DTH, соответствует ли спецификация погружного пневмоударника
- Буровой насос, буровой раствор и условия водоснабжения, необходимые для вращательного бурения с промывкой
- Организация поставки обсадных труб, фильтровых труб, материалов для гидроизоляции, а также промывки скважины и пробной откачки
- Фактические дорожные условия между площадками и ограничения по времени перевозки
До уточнения этих условий любая конкретная очерёдность начала работ является лишь предположением. Практичный подход таков: сначала упорядочить площадки по «моменту готовности к началу бурения», затем добавить время перебазирования и время складывания/развёртывания оборудования, и наконец скорректировать по фактическим условиям каждой дороги. Составленная таким образом очерёдность будет ближе к реальности, чем простое упорядочивание по близости расстояния.
