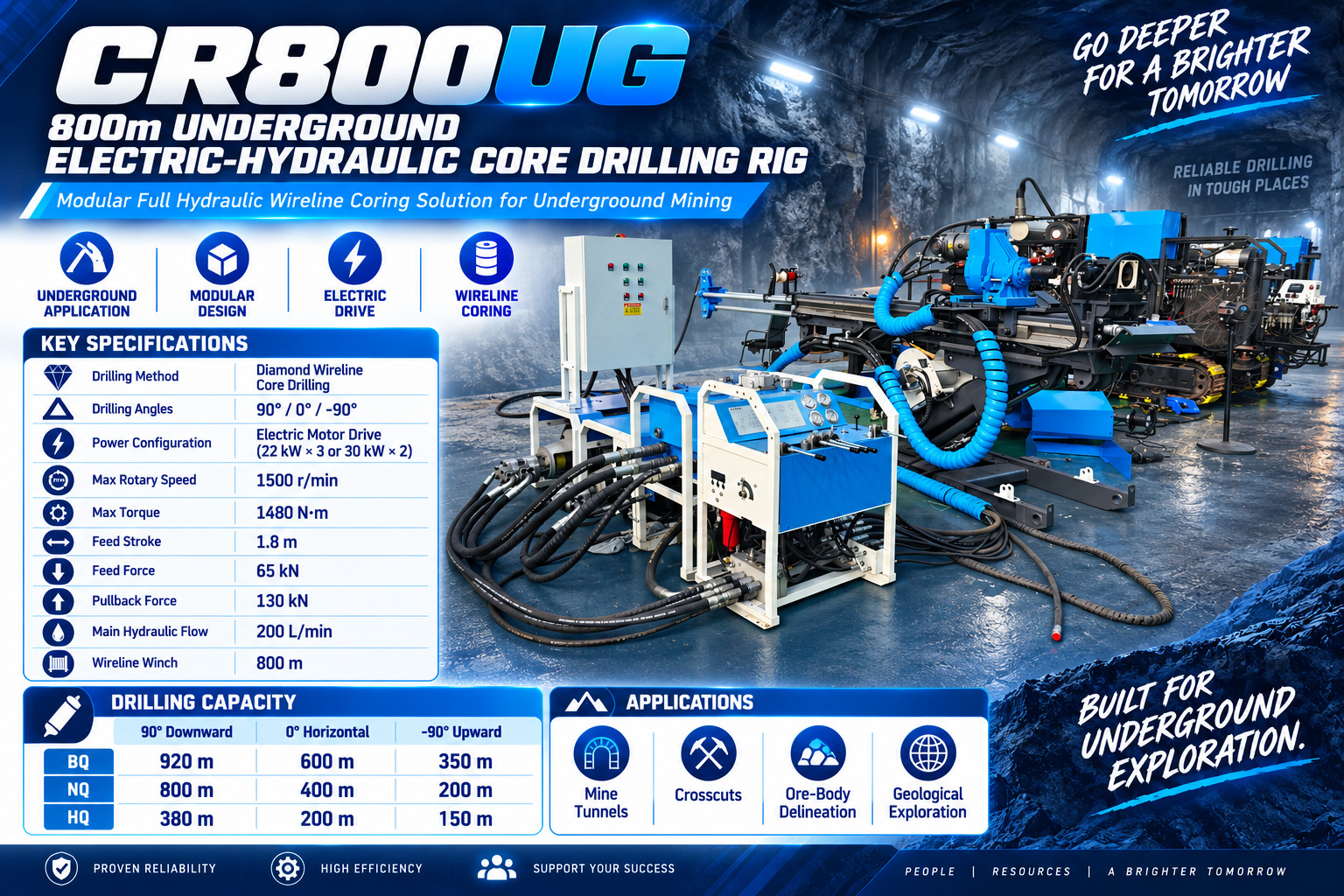

Подземная буровая установка

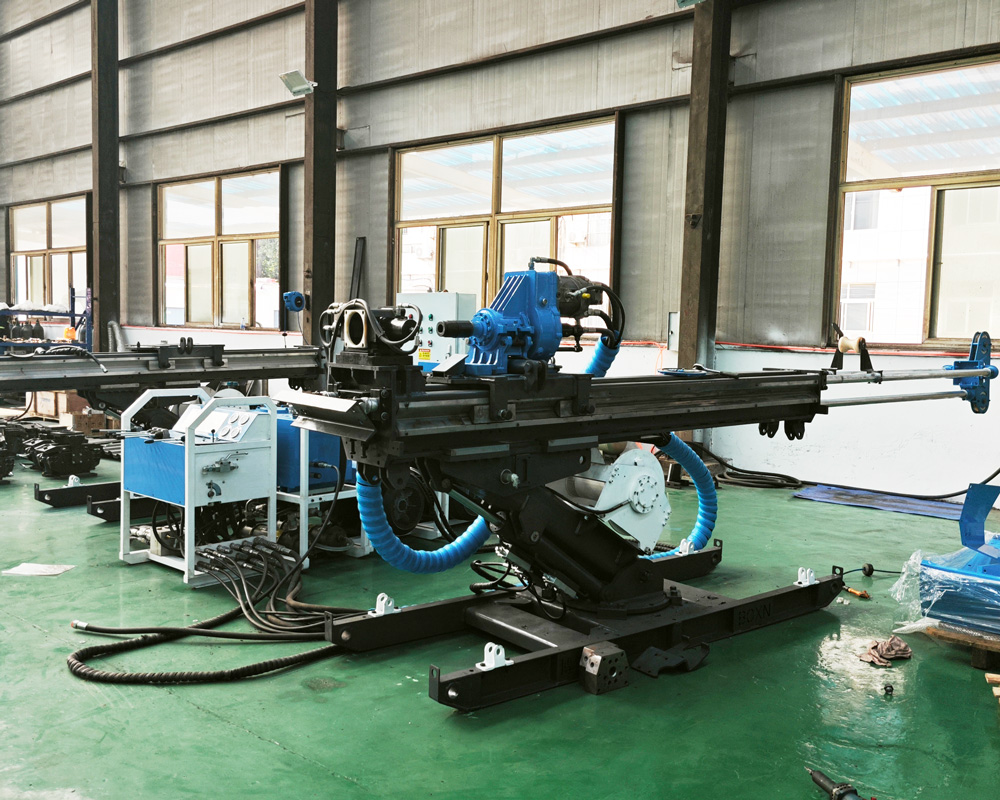

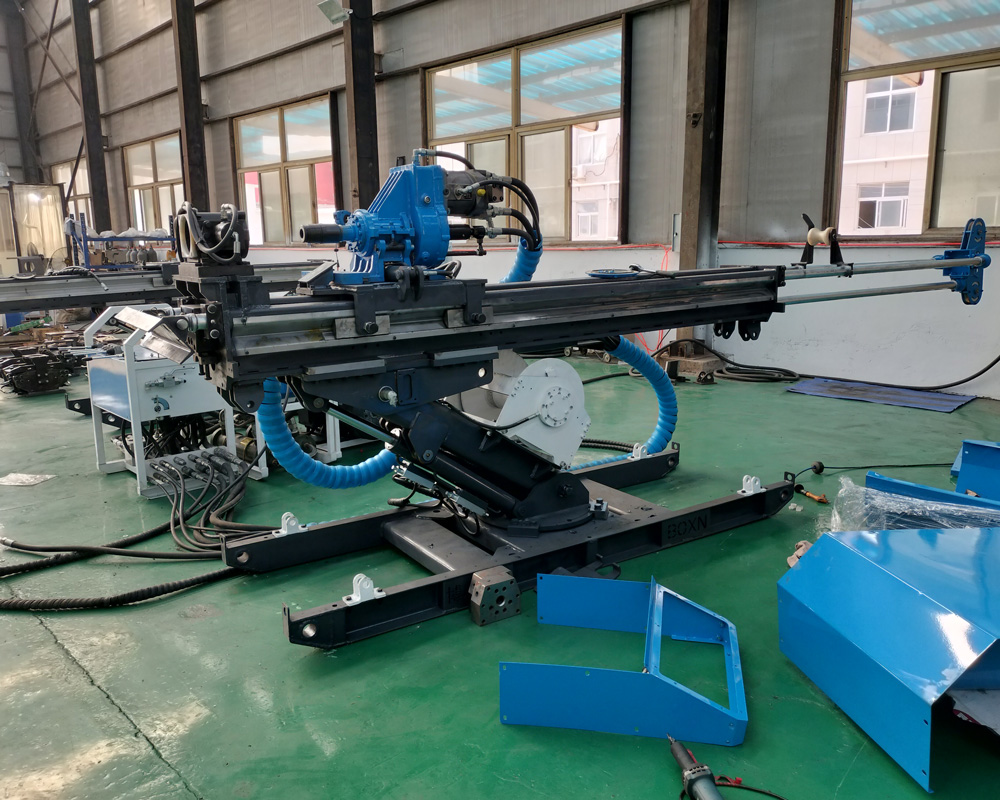

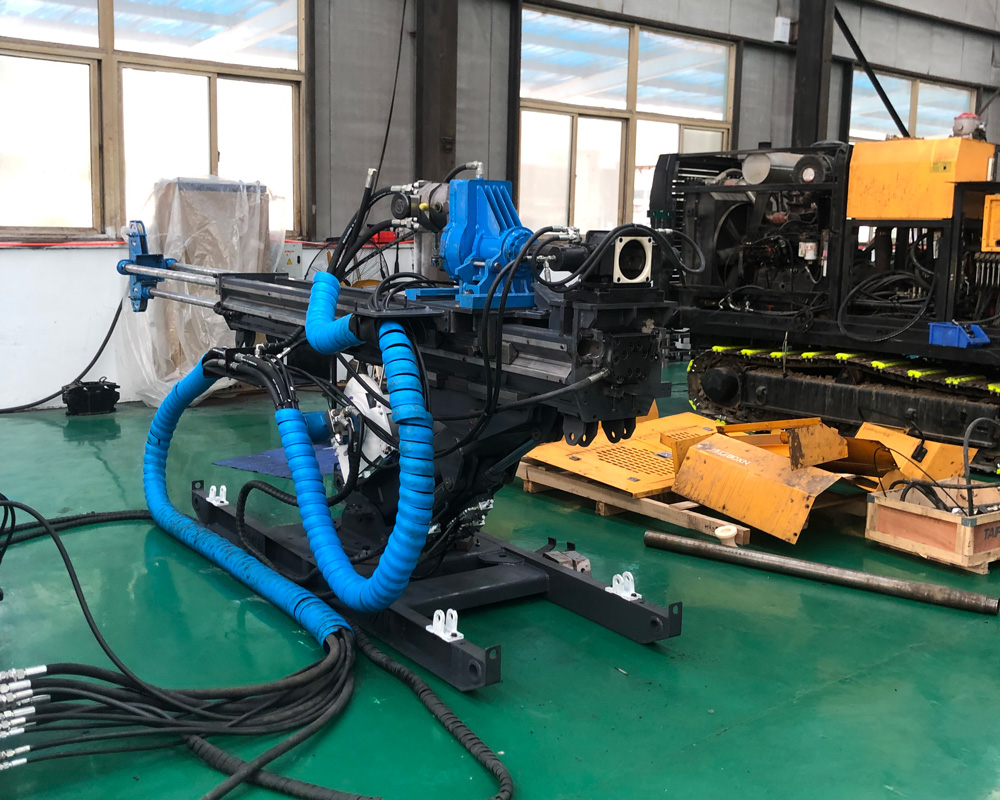

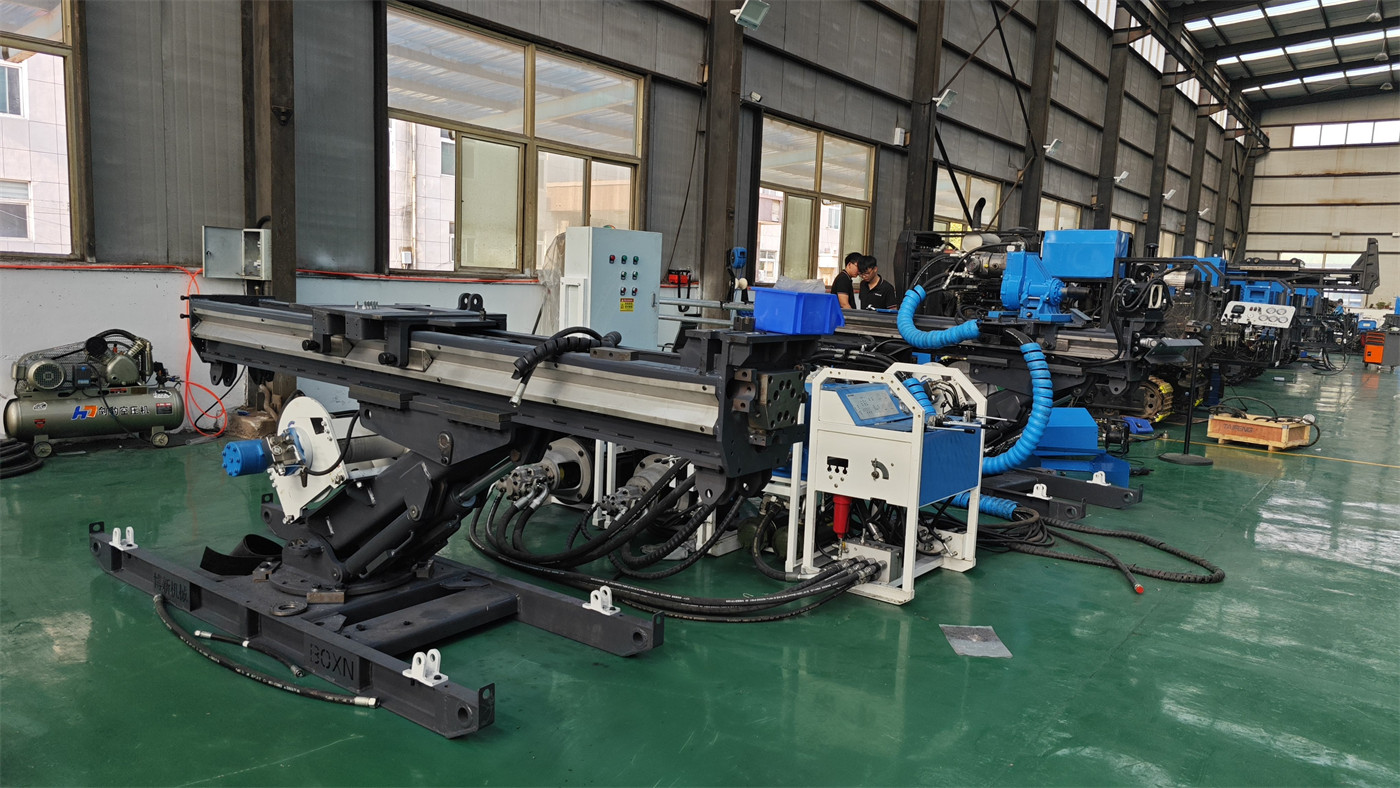

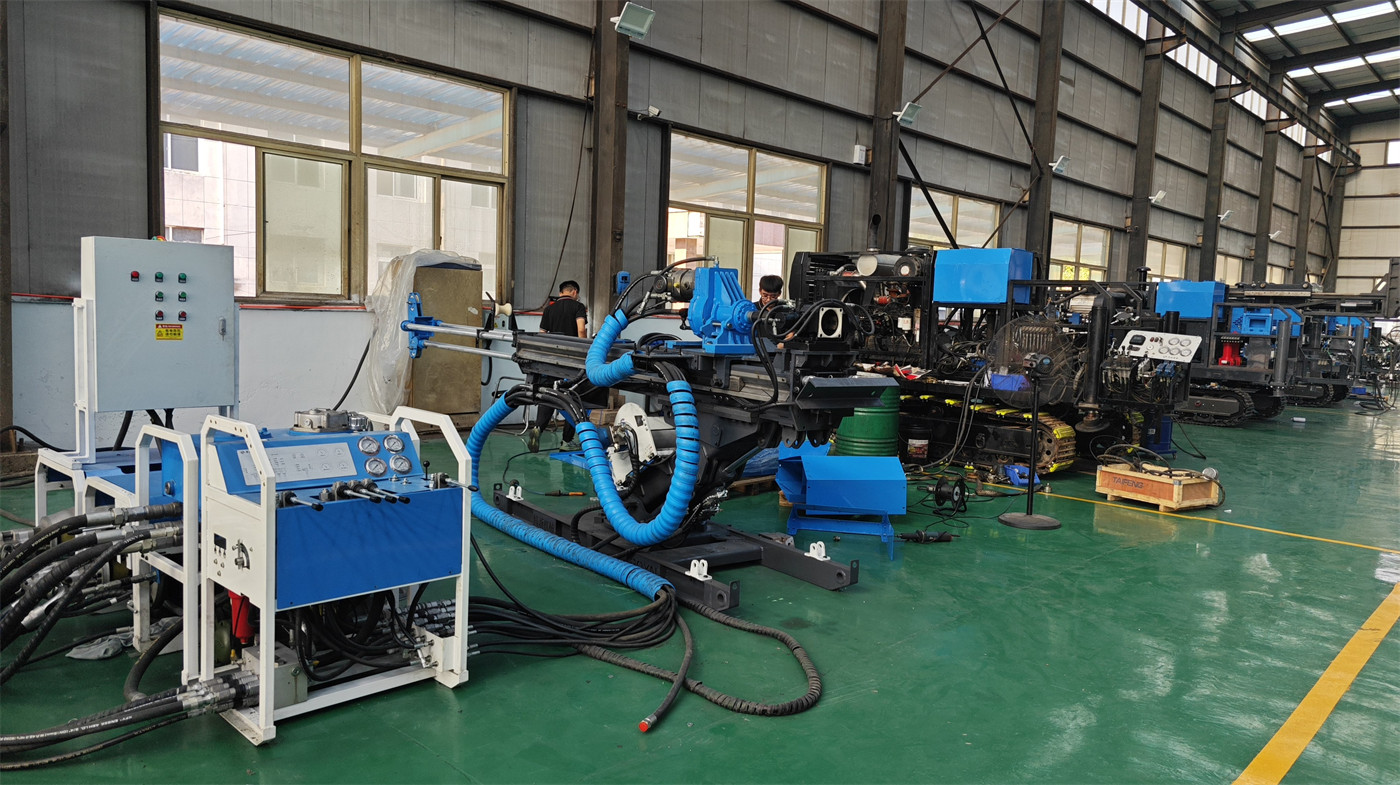

CR800UG — это электрический полностью гидравлический керновый буровой станок, разработанный для подземных горных выработок, буровых площадок и ограниченных пространств. Оборудование имеет модульную конструкцию, позволяющую транспортировать отдельно силовую установку, механизм подачи, раму бурового станка, масляный бак и блок управления, а затем собирать их на подземной буровой площадке. Он подходит для выработок, кроссингов, штреков и буровых площадок в очистных зонах, куда крупногабаритные наземные буровые станки не могут быть доставлены напрямую.

Подземные горные пространства ограничены шириной, высотой, радиусом поворота и способом транспортировки выработок. Оборудование должно не только обеспечивать бурение, но и учитывать транспортировку и размещение на площадке. Модульные блоки CR800UG могут подаваться к месту работ поэтапно через наклонные стволы, клети, вагонетки или системы конвейерной транспортировки, что снижает ограничения по пространству при доставке крупногабаритной техники.
Силовая система использует конфигурацию двигателей 22 кВт × 3 или 30 кВт × 2, основной расход системы 200 л/мин, давление 210 бар. По сравнению с дизельным приводом, электродвигатели не производят выхлопных газов на буровой площадке, что делает их более подходящими для подземных рудников с стабильной системой электроснабжения. При фактической конфигурации необходимо уточнять электрическую схему в зависимости от напряжения, частоты, длины кабеля и способа запуска в шахте.
При эталонных условиях 90°: BQ — 920 м, NQ — 800 м, HQ — 380 м. Это направление подходит для проверки продолжения рудного тела, глубинных разломов, изменений вмещающих пород и потенциальных замещающих ресурсов с текущего горизонта добычи на большую глубину.
При эталонных условиях 0°: BQ — 600 м, NQ — 400 м, HQ — 200 м. Горизонтальные скважины могут буриться непосредственно из кроссингов или транспортных штреков в сторону, для определения мощности рудного тела, границ вмещающих пород, смещений по разломам и непрерывности оруденения, что позволяет избежать большого количества непродуктивных интервалов при бурении с поверхности.
При эталонных условиях -90°: BQ — 350 м, NQ — 200 м, HQ — 150 м. Восходящие скважины могут использоваться для проверки оруденения над выработкой, структуры кровли, ресурсов в верхней части очистной зоны или целей, которые трудно контролировать нисходящими скважинами. Определение знака угла может различаться на разных рудниках; перед началом работ следует руководствоваться фактическим направлением установки и проектными чертежами.

При разработке жильных и структурно-метасоматических золоторудных месторождений необходимо постоянно подтверждать простирание, падение, мощность и изменения содержания рудных жил. CR800UG может использовать существующие выработки для размещения скважин в различных направлениях, получая непрерывный керн для определения границ рудного тела и его внутренней структуры, что обеспечивает геологическую основу для проектирования очистных работ, контроля целиков и последующей проходки.
Подземные медные, свинцово-цинковые и полиметаллические рудники часто требуют постоянного дополнительного бурения вокруг эксплуатационных горизонтов для проверки границ рудного тела, положения разломов и новых зон оруденения. Подземные скважины расположены ближе к целевому объекту, что позволяет более целенаправленно получать керновый материал из локальных участков, способствуя обновлению геологических моделей в короткие сроки.
Оборудование также может использоваться для опережающего геологического обследования перед проходкой выработки, выявляя разломы, зоны дробления, слабые прослои и водоносные структуры путем отбора керна. Для зон с возможным прорывом воды, потерей устойчивости пород или резкими изменениями литологии, заблаговременное получение информации о керне может служить основой для разработки мер по креплению, водоотливу и предварительной цементации.
Подземные водоносные трещины и водопроводящие структуры напрямую влияют на безопасность горных работ. По керну скважин, возврату промывочной жидкости и изменениям давления насоса можно оценить степень трещиноватости и водоносность. Оборудование может быть оснащено дополнительным высоконапорным плунжерным насосом серии 120 с максимальным расходом 120 л/мин и максимальным давлением 70 бар для промывки и некоторых специальных циркуляционных режимов.

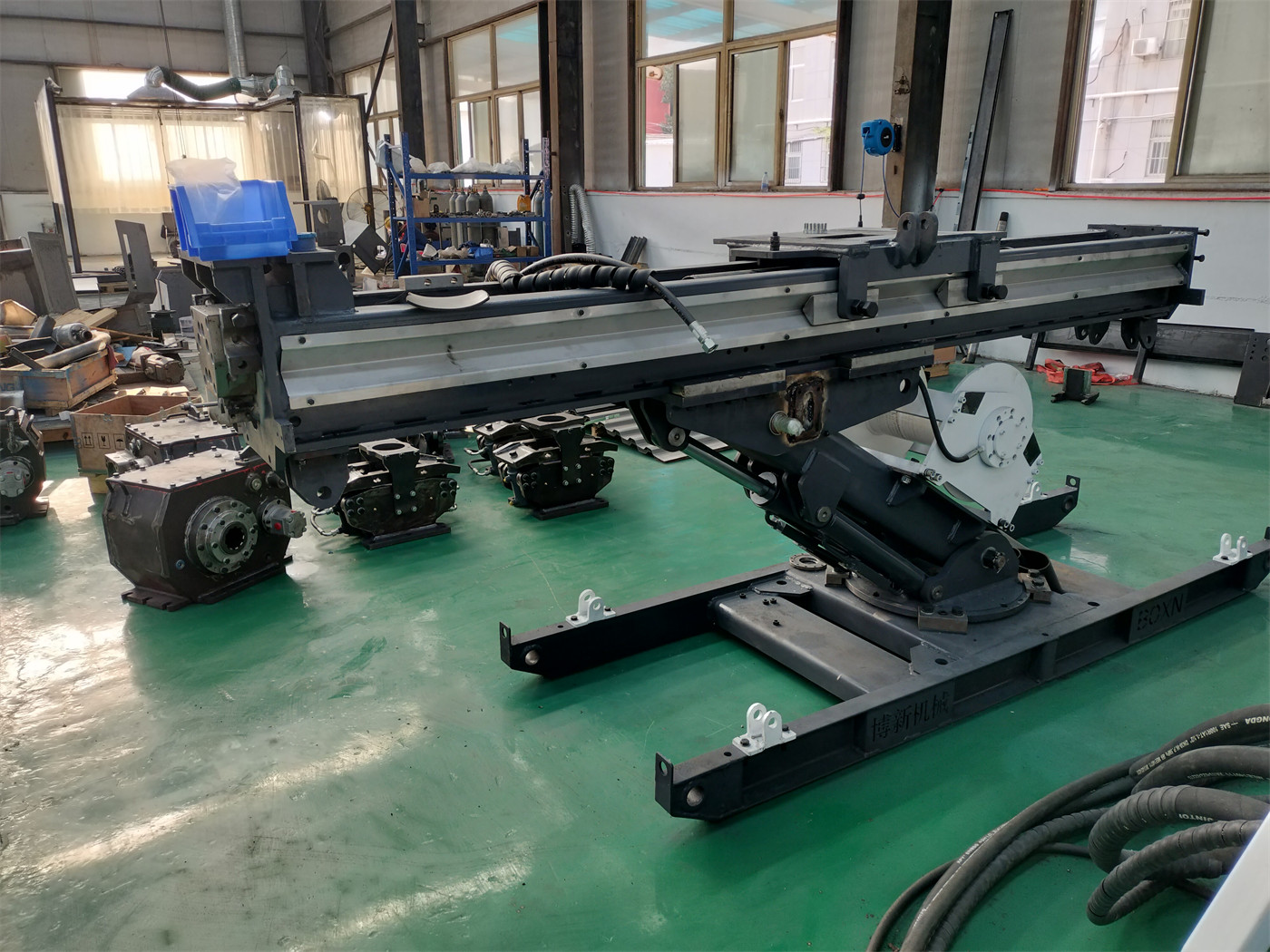

Механизм подачи приводится в действие гидравлическим цилиндром, ход 1800 мм, усилие подачи 65 кН, усилие подъема 130 кН, скорость быстрого перемещения 0,9 м/с. Напряженное состояние буровой колонны в горизонтальных, нисходящих и восходящих скважинах различается; параметры подачи и подъема должны регулироваться в зависимости от направления скважины, глубины и изменения трения.

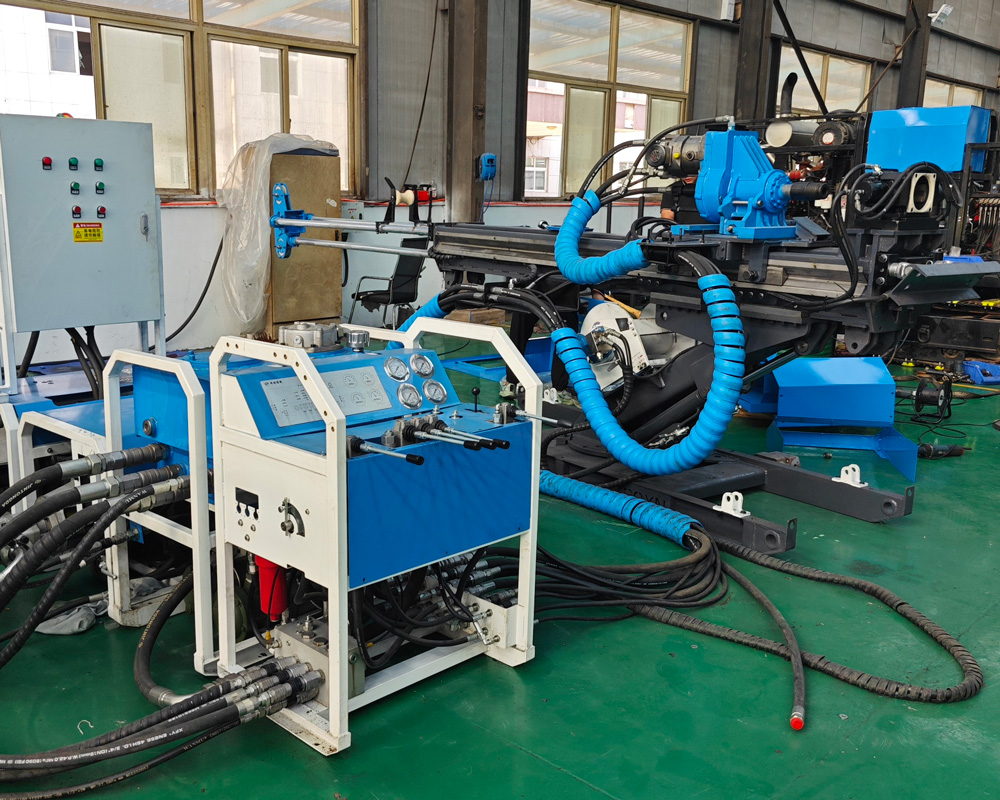

Верхний привод гидравлический, частота вращения 0–1500 об/мин, диапазон крутящего момента 600–1480 Н·м, оснащен регулируемым двигателем 107. Широкий диапазон частот вращения позволяет выбирать рабочий режим в зависимости от диаметра BQ, NQ, HQ и твердости породы, регулируя параметры между крепкими породами и разрушенными интервалами.

Зажимное устройство для буровых штанг подходит для штанг диаметром до 108 мм, проходное отверстие 128 мм, усилие зажима 80 кН. В подземных буровых площадках пространство ограничено, операции по свинчиванию/развинчиванию штанг и устьевые работы сосредоточены; надежный зажим снижает риск проскальзывания штанг. В процессе работ необходимо регулярно проверять износ зажимных плашек и гидравлическое давление.
Емкость лебедки 800 м, используется канат диаметром 6 мм. В документации указано: минимальное усилие подъема при полном барабане 800 Н, максимальное усилие подъема при пустом барабане 1800 Н, скорость подъема от 1,8 м/с до 4,8 м/с. Канатное извлечение керна позволяет избежать многократного подъема и спуска всей буровой колонны, что снижает вспомогательное время при бурении скважин средней глубины под землей.
Основной расход системы 200 л/мин, давление 210 бар, расход вспомогательного насоса 10 л/мин, максимальное давление 150 бар. В подземных условиях с повышенной влажностью, запыленностью и перепадами температур необходимо постоянно контролировать чистоту гидравлического масла, состояние высоконапорных рукавов, соединений и фильтров, чтобы предотвратить загрязнение и утечки, влияющие на надежность оборудования.
Объем гидравлического масляного бака 100 л, охлаждение водяное. В подземных условиях с ограниченной вентиляцией водяное охлаждение помогает контролировать температуру масла, но необходимо обеспечить подачу охлаждающей воды и проходимость теплообменника. При плохом качестве воды следует регулярно очищать теплообменник, чтобы избежать снижения эффективности теплоотвода из-за накипи.

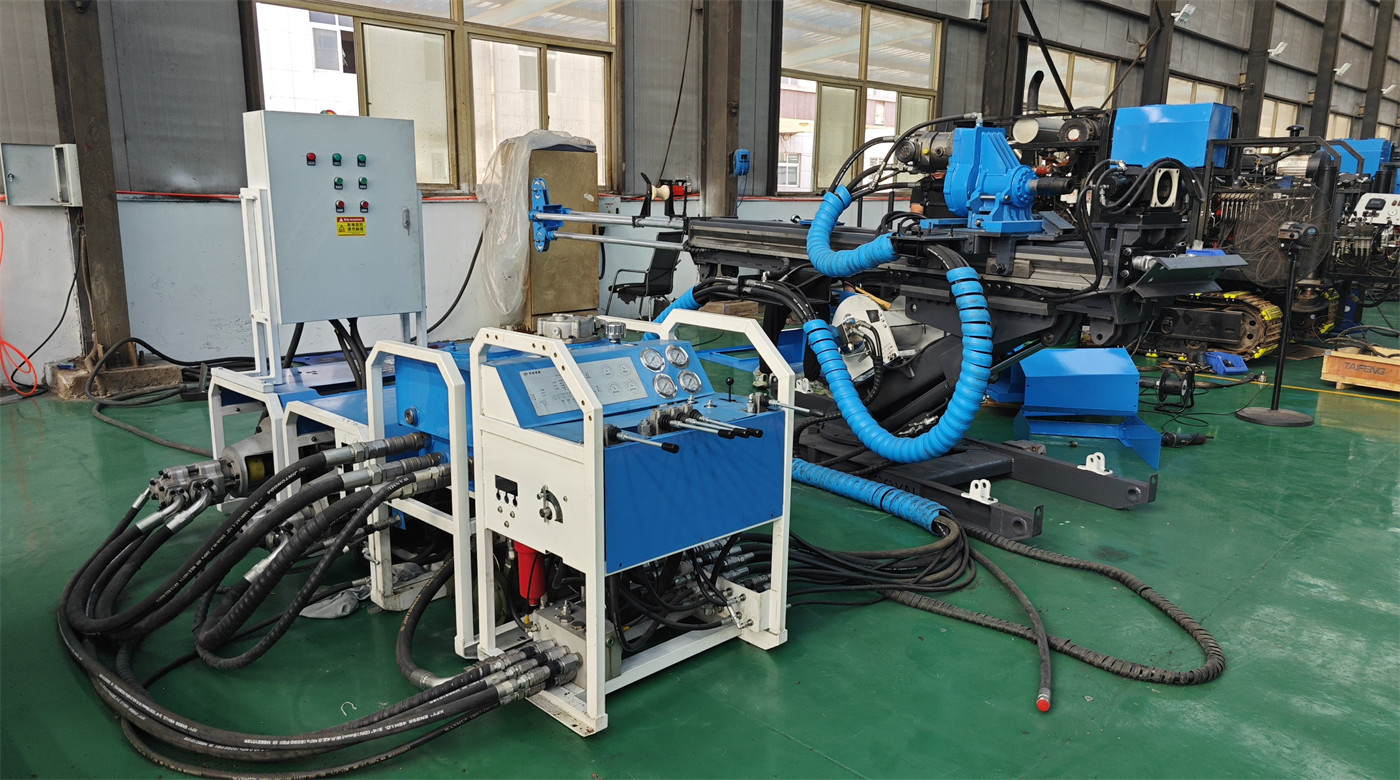

Ориентировочные веса основных модулей: силовая установка 240/270 кг, механизм подачи главного привода 130 кг, рама бурового станка 120 кг, масляный бак 120 кг, блок управления 90 кг. Перед фактической транспортировкой необходимо разработать план перемещения с учетом размеров клети, уклона выработки, состояния рельсового пути и грузоподъемности подъемных средств на месте.
При встрече с разломной глинкой, брекчией или сильно разрушенными зонами следует сокращать длину рейса, снижать подачу и наблюдать за изменением возврата промывочной жидкости. При необходимости использовать обсадные трубы, регулировать промывочную жидкость или проводить поэтапную обработку. В таких породах главное — поддерживать устойчивость стенок скважины и повышать эффективный выход керна, а не просто стремиться к увеличению проходки.
Перед установкой оборудования необходимо проверить крепление кровли, стен и почвы выработки; рама бурового станка должна быть надежно закреплена, чтобы избежать смещения оборудования под действием реактивного усилия бурения; кабели и гидравлические рукава следует прокладывать вдали от транспортных путей и острых выступов породы; при бурении восходящих и горизонтальных скважин следует особое внимание уделять безопасности при работе с буровыми штангами, керноприемными трубами и жидкостями под высоким давлением.
Обычная комплектация двигателей не может рассматриваться как взрывозащищенная. В угольных шахтах, газовых шахтах или подземных средах с горючей пылью необходимо выбирать двигатели, электрощиты, кабели и системы защиты соответствующего уровня взрывозащиты в соответствии с местными правилами безопасности. Без подтверждения нельзя использовать оборудование во взрывозащищенных зонах.

В исходных данных указаны два разных значения для «веса блока управления»: в таблице блока управления — 130 кг, а в сводке весов основных модулей — 90 кг. В данной статье в таблицах параметров сохранены исходные обозначения; окончательная комплектация и фактический вес должны быть подтверждены официальными техническими документами.
В связи с различиями в фактических геологических условиях, внутрискважинном инструменте, углах бурения и методах работы, конечная эффективность бурения, глубина и выход керна должны определяться по фактическим условиям на месте.
| Параметр | Значение |
|---|---|
| Эталонная производительность по извлечению керна в зависимости от направления бурения | |
| BQ (90°) | 920 м |
| NQ (90°) | 800 м |
| HQ (90°) | 380 м |
| BQ (0°) | 600 м |
| NQ (0°) | 400 м |
| HQ (0°) | 200 м |
| BQ (-90°) | 350 м |
| NQ (-90°) | 200 м |
| HQ (-90°) | 150 м |
| Силовая система (электропривод) | |
| Мощность двигателя | 22 кВт × 3 / 30 кВт × 2 |
| Расход системы | 200 л/мин |
| Давление системы | 210 бар |
| Расход вспомогательного насоса | 10 л/мин |
| Максимальное давление вспомогательного насоса | 150 бар |
| Вес одного модуля силовой установки | 240 / 270 кг |
| Механизм подачи | |
| Ход верхнего привода | 1800 мм, гидравлический цилиндр подачи |
| Длина подачи | 1800 мм |
| Длина направляющей балки | 2800 мм |
| Длина удлинительной мачты | 2000 мм |
| Усилие подачи | 65 кН |
| Усилие подъема | 130 кН |
| Скорость быстрого перемещения | 0,9 м/с |
| Вращательный верхний привод | |
| Тип верхнего привода | Гидравлический верхний привод |
| Частота вращения | 0–1500 об/мин |
| Крутящий момент верхнего привода | 600–1480 Н·м |
| Гидромотор | Регулируемый двигатель 107 |
| Зажимное устройство для буровых штанг | |
| Максимальный диаметр буровой штанги | 108 мм |
| Проходное отверстие | 128 мм |
| Усилие зажима | 80 кН |
| Гидравлический масляный бак | |
| Объем | 100 л |
| Вес | пустой 45 кг / полный 120 кг |
| Тип охлаждения | Водяное |
| Лебедка для канатного извлечения керна | |
| Емкость лебедки | 800 м, канат 6 мм |
| Минимальное усилие подъема | 800 Н (полный барабан) |
| Максимальное усилие подъема | 1800 Н (пустой барабан) |
| Минимальная скорость подъема | 1,8 м/с (пустой барабан) |
| Максимальная скорость подъема | 4,8 м/с (полный барабан) |
| Блок управления | |
| Гидравлическое управление | Гидравлическая система |
| Электрическое управление | Интегрированная электрическая система |
| Способ управления | Гидравлические рычаги + электрические кнопки |
| Вес по документации | 130 кг |
| Система промывки буровым раствором (опция) | |
| Модель | 120 высоконапорный плунжерный насос |
| Максимальный расход | 120 л/мин |
| Максимальное давление | 70 бар |
| Вес основных модулей (справочно) | |
| Силовая установка | 240 / 270 кг |
| Механизм подачи главного привода | 130 кг |
| Рама бурового станка | 120 кг |
| Масляный бак | 120 кг |
| Блок управления | 90 кг |
