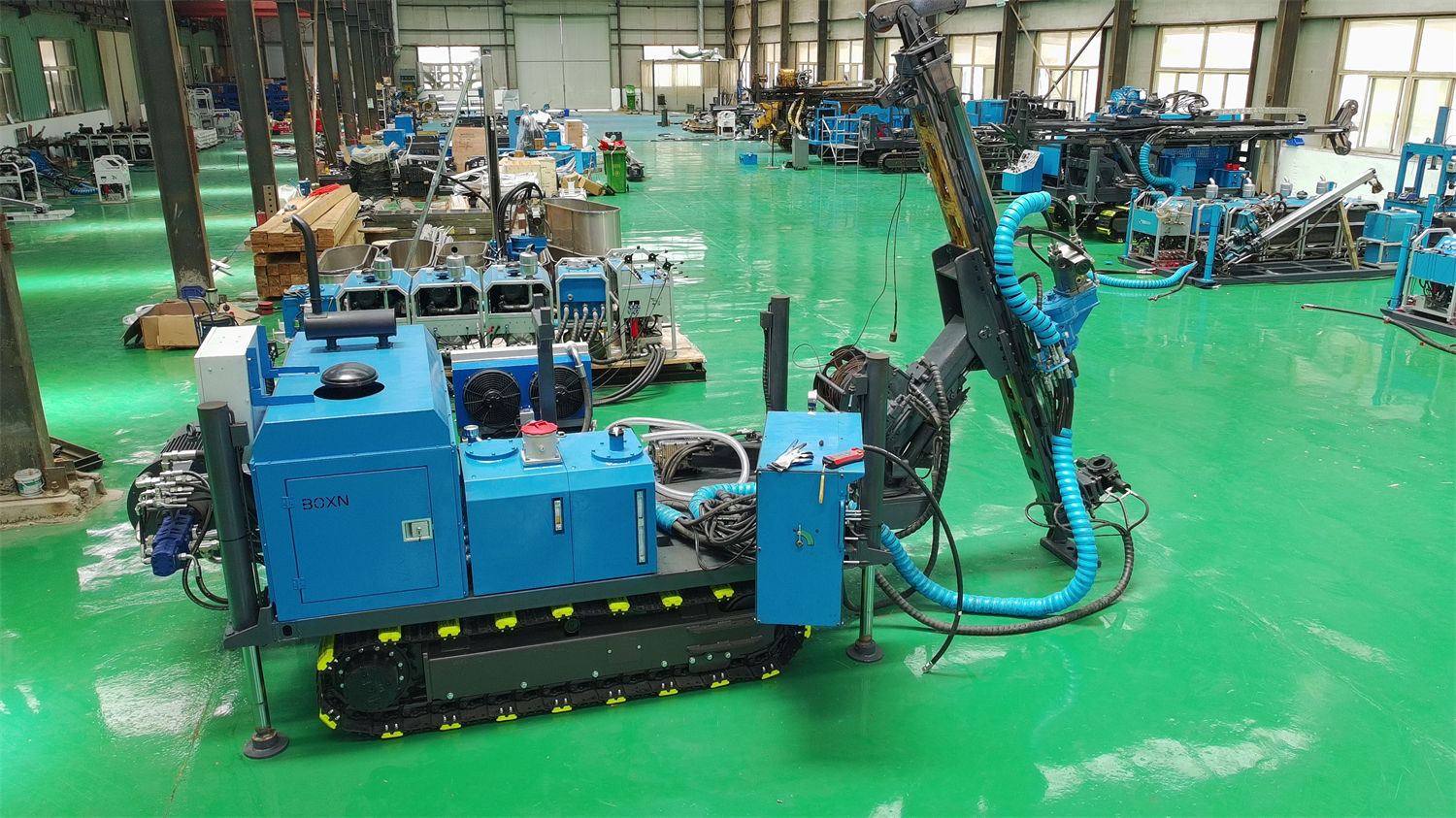

CR800I — это полностью гидравлическая самоходная гусеничная буровая установка колонкового бурения класса 800 м производства HJH с диапазоном углов бурения 45°–90°, справочной глубиной бурения 800 м по NTW, 500 м по HTW и 1000 м по BTW. Её способность бурить наклонные скважины в первую очередь востребована в двух сценариях: на золоторудных месторождениях с наклонно залегающими жильными рудными телами и на медных и полиметаллических месторождениях, где требуется непрерывный отбор керна по рудной зоне. Ключевой вопрос при выборе — не «может ли она бурить наклонные скважины», а соответствует ли диапазон 45°–90° условиям залегания рудного тела, направлению разведочных линий и проектным углам скважин.
Почему угол наклонной скважины нужно рассматривать вместе с условиями залегания рудного тела
Ценность наклонной скважины в том, что она пересекает рудную зону под углом, более близким к перпендикуляру. Если рудное тело имеет большой угол падения, бурение почти вертикальной скважины приводит к тому, что ствол «идёт вдоль» рудной зоны, и керн искажённо отражает мощность и границы рудного тела. CR800I обеспечивает диапазон углов бурения 45°–90°, поэтому перед запросом цены заказчику следует подготовить данные об угле падения, направлении падения и азимуте разведочных линий, а затем оценить, охватывает ли диапазон углов оборудования проектные углы целевых скважин.
Необходимо пояснить: 45°–90° — это диапазон угловых возможностей оборудования, а не гарантия одинаковой глубины и качества керна при любом угле. Наклонные и вертикальные скважины различаются по трению в стволе, составляющей собственного веса бурового снаряда и контролю искривления, поэтому фактически достижимая глубина и выход керна должны определяться по полевым условиям и техническим материалам подтверждения оборудования.
Золото: выбор угла при проверке жильных рудных тел и структурных зон
Рудные тела кварцево-жильных, сдвиговых и структурно-метасоматических золоторудных месторождений часто характеризуются наклонным простиранием и локальным выклиниванием с последующим появлением. Типовая задача таких проектов — пересечь рудную зону как можно большим числом раз на ограниченном метраже и получить керн, пригодный для определения мощности, простирания, падения и непрерывности рудного тела на глубине.
- При крутом падении рудного тела можно рассмотреть наклонные скважины с разумным углом пересечения относительно направления падения, чтобы снизить долю бурения вдоль рудной зоны.
- При выклинивании и повторном появлении рудного тела углы сгущающих и прослеживающих скважин следует задавать единообразно по существующим разрезам разведочных линий, а не отдельно по каждой скважине.
- После определения угла скважины необходимо одновременно проверить опору мачты на грунт, выравнивание площадки и условия закрепления корпуса: при наклонном бурении чувствительность к просадке площадки выше.
Медь и полиметаллы: требования непрерывного отбора керна к типоразмерам и мощности
При разведке медных, свинцово-цинковых и полиметаллических месторождений одна скважина часто последовательно проходит через покровные отложения, вмещающие породы, зону изменений, зону дробления и рудный интервал. Для таких скважин важнее непрерывность отбора керна по всему стволу и выбор типоразмера.
| Типоразмер керна | Справочная глубина бурения | Что проверить при закупке |
|---|---|---|
| HTW | 500 м | Комплект бурового инструмента и расход промывочной жидкости при большем диаметре |
| NTW | 800 м | Стандартный типоразмер для данной модели, комплект бурильных труб и керноотборного инструмента |
| BTW | 1000 м | Соответствие размера керна на более глубоких интервалах требованиям лабораторного опробования |
Диапазон частоты вращения силового вертлюга 0–1500 об/мин, предусмотрены две передачи — высокоскоростная и моментная; передаточное отношение высокоскоростной передачи 1:2,2, низкоскоростной 1:3; крутящий момент на высокоскоростной передаче примерно 300–800 Н·м, на моментной — примерно 300–1000 Н·м. В крепких монолитных породах обычно важнее стабильная частота вращения и соответствие буровой коронки, а на разрушенных или сложных интервалах с повышенным сопротивлением необходимо снижать частоту вращения и увеличивать долю работы на моментной передаче. Переключение параметров для разных литологических разностей должно быть оформлено в виде письменного плана режимов бурения до начала скважины, а не полностью зависеть от оперативных решений на площадке.
Практическое значение усилия подъёма 152 кН в глубоких наклонных скважинах
CR800I обеспечивает усилие подъёма 152 кН и усилие подачи 63 кН. С увеличением глубины скважины постепенно суммируются собственный вес бурильной колонны, трение о стенки и локальные сужения, а характер контакта снаряда со стенками в наклонной скважине отличается от вертикальной. Усилие подъёма используется, с одной стороны, для штатного подъёма бурового снаряда, с другой — создаёт запас по мощности для обработки снаряда и извлечения инструмента на отдельных осложнённых интервалах.
На практике не следует полагаться только на увеличение усилия подъёма для принудительного устранения прихватов; решение должно приниматься с учётом сопротивления в скважине, состояния циркуляции промывочной жидкости и изменений геологических условий. Возможности оборудования — это граничные условия, а не замена методам работы.

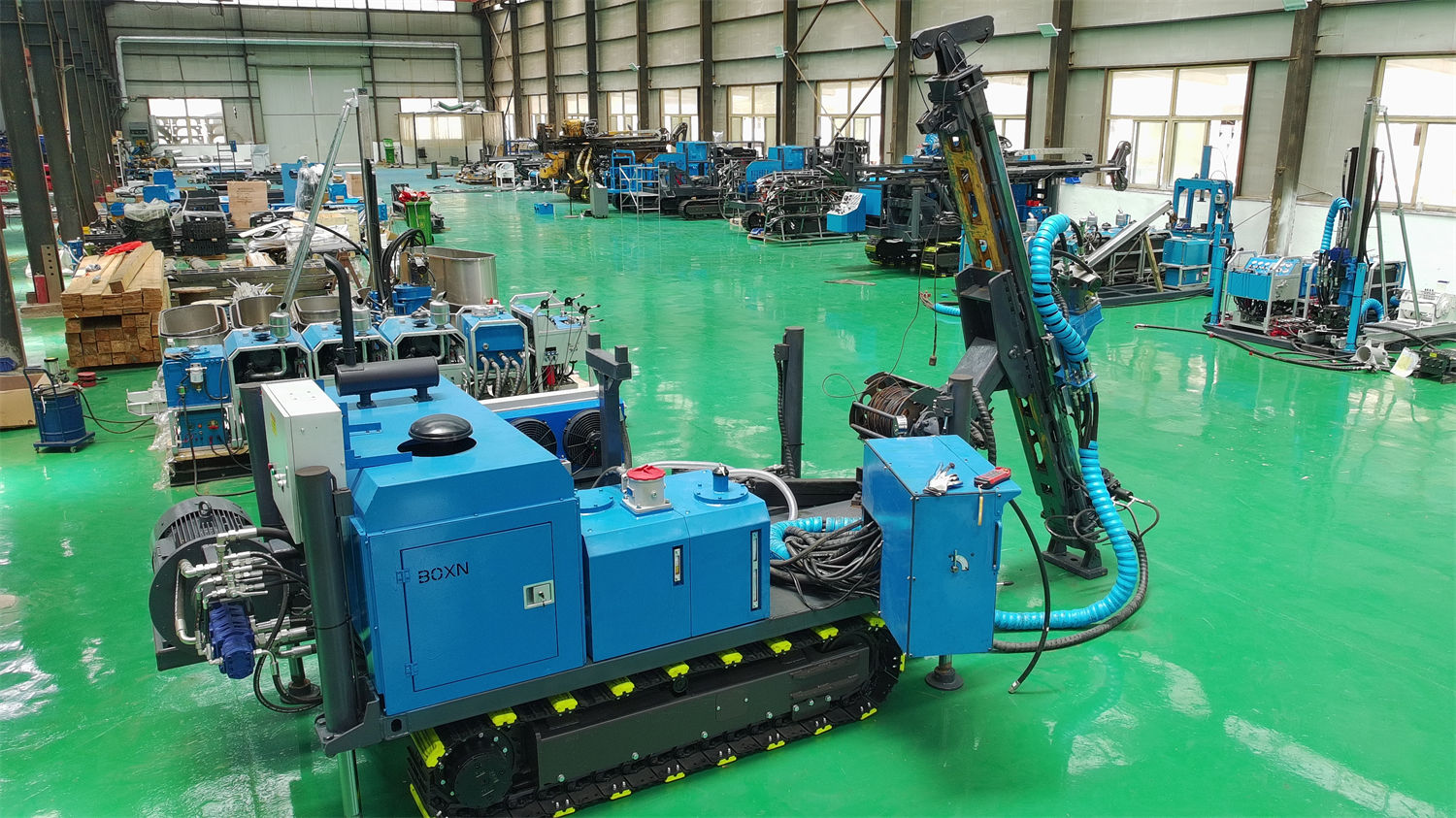

Мачта, шасси и перебазирование: условия площадки перед наклонным бурением
Установка выполнена на самоходной мачте с опорой на грунт, ход подачи 2500 мм, скорость передвижения на гусеницах около 2,5 км/ч, справочный угол преодолеваемого подъёма 30°, транспортные размеры около 5000 × 1800 × 2550 мм, масса около 5800 кг. Интегральная компоновка объединяет на одной платформе двигатель, гидросистему, мачту, силовой вертлюг, лебёдку и систему промывки, что подходит для участков с рассредоточенными точками бурения и частыми короткими перебазированиями.
- Перед заложением наклонной скважины необходимо выровнять площадку и закрепить корпус, чтобы просадка платформы не влияла на контроль искривления.
- До заезда следует проверить подъездные пути, размеры площадки, несущую способность грунта и безопасность откосов.
- Гусеничное шасси облегчает перепозиционирование на щебёночных дорогах, горных разведочных площадках и временных подъездах, но не отменяет подготовки площадки.
Проверка комплектации гидравлики, охлаждения и колонкового бурения со съёмным керноприёмником
Основной насос — аксиально-поршневой регулируемый насос серии A11 с максимальным давлением 30 МПа; вспомогательный насос — аксиально-поршневой регулируемый насос серии A10 с максимальным давлением 20 МПа; главный, вспомогательный и ходовой распределители выполнены по схеме с регулированием по нагрузке. Лебёдка оснащена стальным канатом 6 мм, канатоёмкость 1000 м, тяговое усилие 13 кН, скорость подъёма 120 м/мин, что соответствует работе с колонковым снарядом со съёмным керноприёмником. Гидравлический буровой насос: справочный расход 100 л/мин, давление 70 бар.
В стандартной комплектации силовая установка — двигатель Cummins, также возможен выбор отечественного двигателя в зависимости от конфигурации; номинальная мощность 132 л.с. (97 кВт), номинальная частота вращения 2200 об/мин, турбонаддув с воздушно-воздушным охлаждением наддувочного воздуха. Предусмотрено интегрированное воздушное охлаждение и мощный водяной теплообменник. В жаркий сезон, на участках с низкой скоростью ветра или при длительной работе с высокой нагрузкой температура гидравлического масла, охлаждающей жидкости двигателя и чистота радиаторов должны входить в ежедневный контроль.
В отношении исходной формулировки «200L» для основного насоса единица времени не указана; в данной статье она приведена в соответствии с общепринятым инженерным обозначением как 200 л/мин. Окончательная производственная конфигурация должна определяться по техническим материалам подтверждения оборудования.
Что рекомендуется уточнить у производителя перед закупкой
- Отличается ли справочная достижимая глубина наклонной скважины 45° от вертикальной при целевом сочетании диаметра и типоразмера керна и каков диапазон отличий.
- Перечень комплектации лебёдки, замков бурильных труб и грузозахватных приспособлений, соответствующих усилию подъёма 152 кН.
- Расчётные материалы по нагрузкам на мачту, требования к закреплению площадки и меры контроля искривления скважины в условиях наклонного бурения.
- Официальные указания по чистоте гидравлического масла, периодичности замены фильтров и обслуживанию радиаторов.
- Влияние выбора двигателя (Cummins или отечественный) на цену установки, срок поставки и обеспечение запасными частями.
- Рекомендации по коррекции мощности для высокогорья или жарких районов: нельзя судить о фактической отдаче только по равнинным условиям.
Поскольку фактические геологические условия, скважинный инструмент, угол бурения и методы работы различаются, итоговая эффективность бурения, глубина и выход керна должны определяться полевыми условиями; приведённые в статье параметры ограничены проверенными на данном сайте материалами по продукции.
