WR500SE позиционируется как гусеничная буровая установка для водяных скважин 500-го класса с выдвижной мачтой, максимальная глубина бурения 500 м, диаметр бурения 140–350 мм. Ход 6,6 м позволяет напрямую использовать бурильные трубы длиной 6 м, что имеет практическое значение для оценки масштаба буровой бригады: при сокращении числа наращиваний непрерывная работа в одной скважине в большей степени зависит от согласованной работы оборудования с компрессором, бурильными трубами и персоналом, а не от увеличения числа рабочих для компенсации вспомогательного времени.
Поэтому она больше подходит бригадам, которые уже имеют или планируют оснащение погружными пневмоударниками DTH и соответствующими компрессорами и способны организовать непрерывное бурение водяных скважин 400–500-го класса, а не начальной конфигурации для только неглубоких скважин, малого диаметра или разрозненных одиночных скважин. Ниже по подтверждённым в материалах параметрам поясняется основание для такого вывода.
Сначала о возможностях 500-го класса: сочетание глубины, диаметра и усилия подъёма
В материалах WR500SE указаны основные параметры: максимальная глубина бурения 500 м, диаметр бурения 140–350 мм, усилие подъёма 26 т, крутящий момент вращения 7500–10000 Н·м, скорость вращения 45–130 об/мин, двигатель Yuchai 118 кВт, масса машины около 9,5 т, габариты около 6150×2200×2600 мм, скорость хода около 2,5 км/ч, справочная максимальная преодолеваемая крутизна 30°, ход аутригеров 1,6 м.
| Параметр | Значение по материалам |
|---|---|
| Максимальная глубина бурения | 500 м |
| Диаметр бурения | 140–350 мм |
| Усилие подъёма | 26 т |
| Крутящий момент вращения | 7500–10000 Н·м |
| Скорость вращения | 45–130 об/мин |
| Двигатель | Yuchai 118 кВт |
| Ход подачи | 6,6 м |
| Диаметр бурильных труб | 102/108/114 мм |
| Длина бурильных труб | 1,5/2/3/6 м |
| Масса машины | около 9,5 т |
Следует пояснить: 500 м — это номинальная возможность оборудования, а не то, что каждый проект должен буриться до 500 м. Фактическая глубина скважины должна определяться положением водоносного горизонта и местными гидрогеологическими данными; диаметр и глубина скважины также должны проектироваться с учётом ожидаемого дебита, обсадных труб и характеристик насоса.
Ход 6,6 м с трубами 6 м: что означает сокращение числа наращиваний
Влияние длинного хода на ритм непрерывного бурения
В материалах прямо указано, что ход 6,6 м позволяет напрямую использовать бурильные трубы длиной 6 м. Для скважин 400–500-го класса чем больше наращиваний, тем заметнее накапливается вспомогательное время; конструкция с длинным ходом сокращает число возвратов силового вертлюга и частоту соединения труб, что имеет практическую ценность в проектах с непрерывным бурением, малым числом людей или сжатыми сроками.
Спецификации труб можно комбинировать по площадке и эффективности
- Три диаметра труб — 102, 108, 114 мм; больший диаметр больше ориентирован на глубокие скважины 500-го класса и высокий крутящий момент.
- Длина труб выбирается 1,5 м, 2 м, 3 м, 6 м. Трубы 6 м подходят для непрерывного бурения, короткие — для стеснённых площадок или ограниченных условий транспортировки.
- Скорость хода на гусеничном шасси около 2,5 км/ч, выдвижная мачта и гусеничная конструкция облегчают перебазирование между объектами; но при конфигурации с ходом 6,6 м перед транспортировкой следует проверить длину транспортного средства и дорожные условия.
С точки зрения масштаба бригады комбинация труб 6 м и хода 6,6 м больше подходит коллективам, уже организованным для непрерывного бурения; если проекты в основном неглубокие и объём одной скважины мал, преимущество длинного хода проявляется слабо.
Зависимость бурения пневмоударником от компрессора и оснащения
В материалах WR500SE требования к оснащению для бурения DTH указаны так: рекомендуемое рабочее давление 1,7–3,5 МПа, расход воздуха 17–42 м³/мин. При увеличении диаметра, твёрдости породы, глубины или высоты над уровнем моря требуется более достаточный расход воздуха, нельзя ориентироваться только на номинальное давление.
Этот диапазон расхода показывает, что бригада, выбирающая WR500SE, должна одновременно подтвердить соответствие характеристик компрессора, диаметра труб и модели пневмоударника. В материалах также отмечено, что для грунтов, песков и рыхлых покровных отложений обычно важнее стабилизация стенок скважины; в зависимости от проекта можно применять обсадку, буровой раствор или другие способы крепления стенок; для проектов с мощными рыхлыми слоями следует заранее предусмотреть систему бурового раствора на этапе комплектации. Это всё вопросы комплектации, определяемые условиями проекта.
Масштаб бригады и типы проектов по областям применения
Сельские глубокие скважины и водоснабжение малых сообществ
В материалах перечислены такие направления применения, как сельские глубокие скважины, скважины для орошения полей, промышленные водяные скважины, водоснабжение горнодобывающих районов и обычные проекты средних и глубоких подземных вод; также возможно использование для водоснабжения деревень, школ, клиник и небольших сообществ. Такие проекты часто имеют большую глубину одной скважины, но не обязательно высокую плотность скважин, и требуют как способности к непрерывной работе, так и удобства перебазирования.
Орошение полей и масштабные сельскохозяйственные проекты
Крупные поля, сады и тепличные проекты часто требуют непрерывного бурения множества скважин; ход 6,6 м и трубы 6 м сокращают число наращиваний и повышают эффективность непрерывного бурения одной скважины. Фактический диаметр и глубина должны проектироваться с учётом ожидаемого дебита, площади орошения, обсадных труб и характеристик насоса.
Водоснабжение горнодобывающих районов и промышленных парков
Хозяйственно-питьевая вода на рудниках, мойка оборудования, пылеподавление и вспомогательные производственные источники воды, а также независимые источники воды для промышленных парков, заводов и строительных лагерей входят в охватываемые материалами направления. Гусеничное шасси подходит для щебёночных площадок рудников и обычных полевых дорог; двигатель 118 кВт и усилие подъёма 26 т больше подходят для бурения водяных скважин в горнодобывающих районах с высокой долей твёрдых пород и большой глубиной.
Геологические условия определяют подход к оснащению, а не «возможность бурить»
В материалах указано, что WR500SE подходит для гранита, базальта, известняка, песчаника и других относительно цельных пород; в выветрелых породах и слоях с чередованием мягких и твёрдых пород возможны обрушение стенок и сужение диаметра, при бурении следует корректировать параметры по изменению крутящего момента, сопротивления подаче и выноса шлама, при необходимости применять обсадку для верхних неустойчивых интервалов. Зоны дробления могут вызывать обрушение, утечки воздуха, прихваты и аномальный вынос шлама; оборудование имеет вспомогательную функцию пенного насоса, что может улучшить удаление шлама в некоторых сухих, трещиноватых и воздухопроницаемых породах; при серьёзных утечках воздуха следует комплексно применять пену, обсадку и расход компрессора, а не просто повышать давление.
После входа в основной водоносный горизонт подземные воды изменяют вынос шлама и работу пневмоударника; следует фиксировать глубину основных водоносных интервалов, корректировать подачу воздуха, очистку скважины и способ обсадки в зависимости от притока, а на этапе завершения скважины устанавливать фильтры и водоизолирующие участки с учётом положения водоносного горизонта. Эти сведения служат для оценки наличия у бригады соответствующего технологического опыта, а не являются односторонним обещанием самого оборудования.
Оснащение для обслуживания на месте и границы эксплуатации

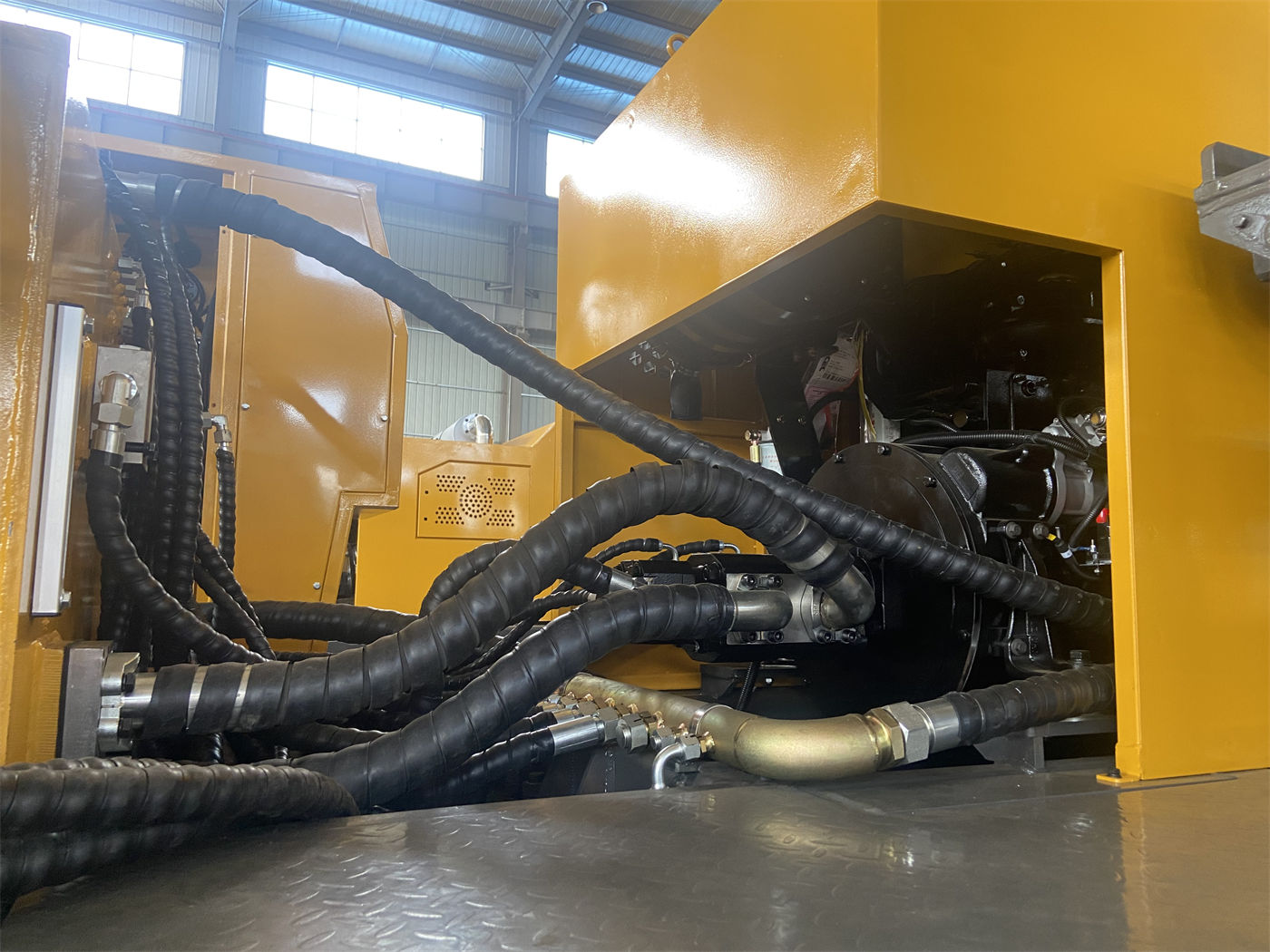

В материалах к оснащению, связанному с обслуживанием на месте, относятся: вспомогательная функция пенного насоса, двойные быстроразъёмные соединения, лестница, опциональная поддержка электросварки. Двойные быстроразъёмные соединения облегчают подключение и обслуживание вспомогательной гидросистемы; при использовании необходимо содержать разъёмы чистыми, проверять уплотнительные кольца и фиксацию. Мачта с длинным ходом требует более частой проверки направляющих, гидроцилиндров, пальцев и верхней конструкции; работы на высоте следует выполнять при остановленном оборудовании и надёжно закреплённой мачте.
Опциональная поддержка электросварки может использоваться для части ремонтных и вспомогательных работ на месте, но сварочные работы должны выполняться квалифицированным персоналом вдали от топлива, шлангов высокого давления, гидравлических рукавов и горючих материалов. Ход аутригеров 1,6 м позволяет опираться и выравниваться на слегка неровной площадке; на мягком грунте следует добавлять подкладки, чтобы после длительной работы аутригеры не просели, не вызвали наклон мачты и увеличение искривления скважины. Скорость хода около 2,5 км/ч и справочная максимальная преодолеваемая крутизна 30°; при фактическом подъёме и перебазировании следует учитывать центр тяжести машины, влажность и скользкость грунта и транспортное положение мачты.
Каким бригадам больше подходит и что нужно уточнить
Судя по имеющимся параметрам, WR500SE больше подходит буровым бригадам со следующими характеристиками:
- Основные проекты — водяные скважины среднего и глубокого класса 400–500 м, требуется гусеничное шасси для перебазирования по сельским дорогам, в горнодобывающих районах и на обычных неровных площадках.
- Уже имеется или планируется компрессор с параметрами 1,7–3,5 МПа и расходом 17–42 м³/мин и система пневмоударника.
- Проекты в основном непрерывные, есть желание сократить число наращиваний за счёт хода 6,6 м и труб 6 м.
- Требуется вспомогательная функция пенного насоса для некоторых сухих, трещиноватых и воздухопроницаемых пород.
Напротив, если проекты в основном неглубокие, малого диаметра или разрозненные одиночные скважины, либо ещё не определены компрессор, бурильные трубы, способ крепления стенок и другие условия комплектации, следует сначала собрать данные по условиям работ и подтвердить комплектацию, а затем оценивать, подходит ли WR500SE.
В материалах не приведены конкретные примеры клиентов, цена сделки, срок поставки, сведения о сертификации и фактические данные по бурению в разных регионах; эти сведения в данной статье привести невозможно. Перед закупкой рекомендуется уточнить у производителя габариты машины для транспортировки и требования к транспортному средству, конкретный способ согласования компрессора и бурильных труб, условия использования системы пенного насоса, а также комплект поставки и объём услуг по обучению.
