В материалах по PV390 достаточно ясно указано: глубина бурения 0–6 м, диаметр отверстий 80–600 мм, назначение — предварительное бурение под фундаменты фотоэлектрических опор. Если читать эти пункты вместе, граница между ним и буровой установкой для водяных скважин уже проведена. Проблема возникает не из-за самой этой границы, а из-за нескольких её трактовок — когда предварительное бурение под фотоэлектрические опоры принимают за малое бурение водяных скважин, максимальную глубину бурения — за ожидаемую глубину каждого отверстия, значение крутящего момента — за пропуск в любые грунты, а угол подъёма — за основание для безопасного передвижения. Ниже по пунктам разъясняется содержание, приведённое в материалах.
Сначала о назначении: предварительное бурение под фотоэлектрические фундаменты и сооружение водяных скважин — не один и тот же тип работ

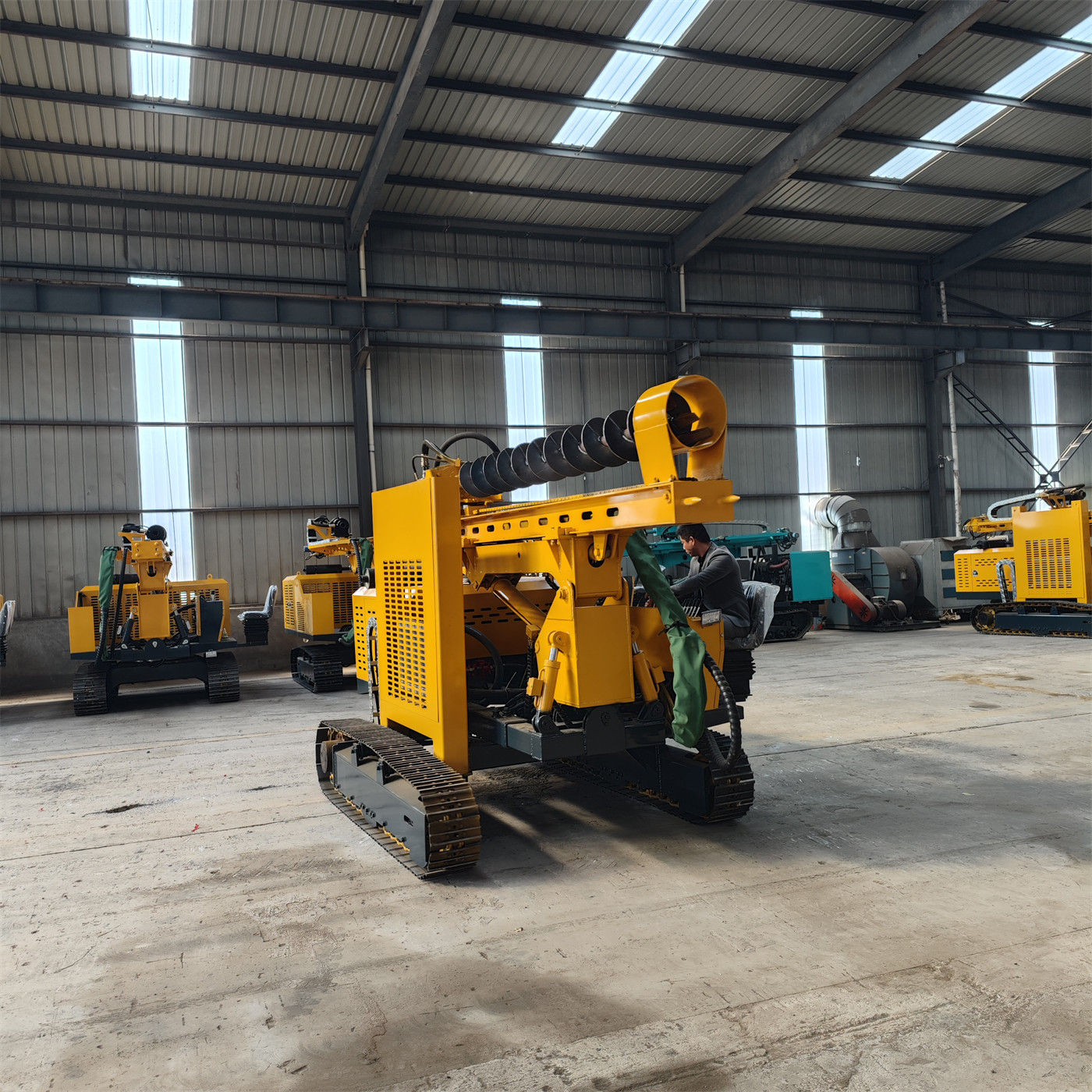

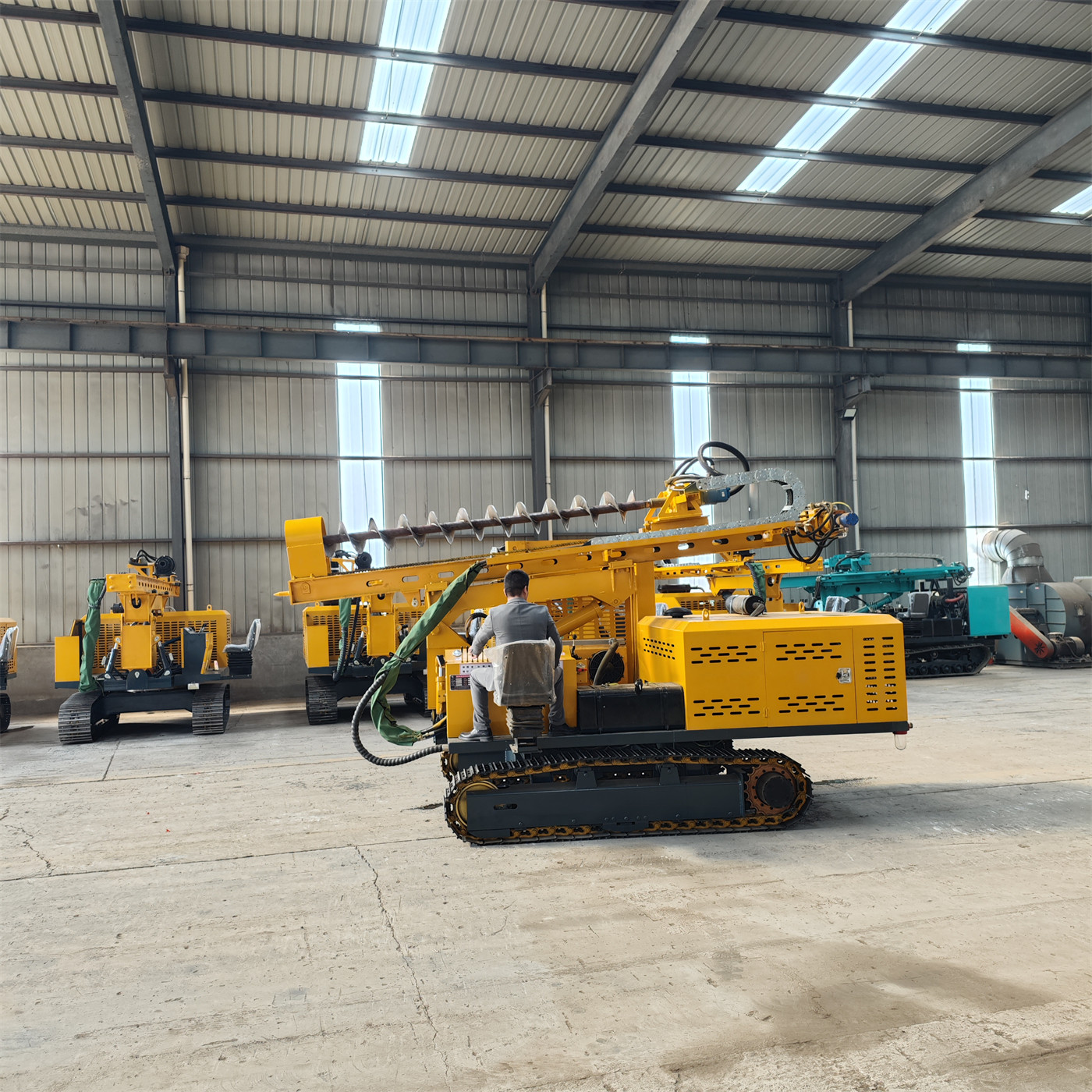

В материалах PV390 позиционируется как гусеничная гидравлическая сваебойная машина для фотоэлектрических опор, предназначенная для наземных фотоэлектрических электростанций, горных фотоэлектрических площадок и предварительного бурения под инженерные фундаменты; она выполняет главным образом предварительное бурение и подготовку отверстий под фундаменты фотоэлектрических опор, а также с соответствующими навесными приспособлениями — свайные работы. В область применения не включены такие операции для водяных скважин, как обустройство скважины, спуск труб и промывка скважины.
Это различие не в названии, а в сочетании параметров. Глубина бурения PV390 составляет 0–6 м, диаметр отверстий — 80–600 мм. В проектах водяных скважин обычно важны положение водоносного горизонта, глубина скважины, диаметр скважины и технология спуска труб; для этих условий в материалах PV390 соответствующих пояснений нет. Поэтому использование PV390 для задач водяных скважин не имеет проверяемого параметрического обоснования.
Какие из шести ошибочных трактовок встречаются чаще всего
Ошибочная трактовка 1: глубина бурения 0–6 м означает, что каждое отверстие нужно бурить на 6 метров
0–6 м — это указанный для оборудования диапазон глубины бурения, а не целевое значение для строительства. Фактическая глубина фундаментов фотоэлектрических опор, столбов ограждений и других мелкозаглублённых фундаментов определяется проектными чертежами; в обычных проектах 6 м может и не потребоваться. Предел возможностей оборудования и проектная глубина — разные вещи.
Ошибочная трактовка 2: диаметр отверстий 80–600 мм — это просто выбираемый диапазон
В материалах указано, что 80–600 мм может использоваться для адаптации к разным типам свай, лидерным отверстиям и требованиям к фундаментным отверстиям: меньший диаметр подходит для предварительного бурения под обычные свайные позиции, больший — для работ, где требуется более крупное фундаментное отверстие. Однако окончательный диаметр должен определяться проектными чертежами и типом фундамента; то, что оборудование может его обеспечить, ещё не означает, что его можно сразу применять.
Ошибочная трактовка 3: крутящий момент 13000 Н·м позволяет охватить больше грунтов
Крутящий момент редуктора PV390 составляет 13000 Н·м, частота вращения буровой штанги — 90 об/мин, применяется цепное нагружение. В материалах о крутящем моменте сказано: для больших диаметров, плотных грунтов и грунтов с включением щебня более высокий крутящий момент помогает поддерживать вращение; но фактическая скорость проходки всё равно зависит от типа бурового инструмента, структуры грунта и контроля подачи. Иными словами, крутящий момент не является единственным определяющим фактором; скорость опускания при цепном нагружении также влияет на результат.
Ошибочная трактовка 4: угол подъёма 35° равен уклону, по которому можно безопасно передвигаться
В материалах указан угол подъёма 35°, и при этом прямо предупреждается: при фактических работах на склонах следует комплексно учитывать поперечный уклон, степень скользкости поверхности, грунт и центр тяжести машины; не следует использовать максимальный угол подъёма как единственное основание для безопасного передвижения. На фотоэлектрических площадках часто встречаются грунтовые дороги, травянистые участки и щебёночные поверхности; фактические условия сцепления на таких площадках отличаются от номинальных значений.
Ошибочная трактовка 5: после замены ударного бурового инструмента можно работать по каменистым грунтам, значит, можно бурить водяные скважины в крепких скальных породах
В материалах сказано: после замены ударного бурового инструмента можно использовать оборудование для работы в сильно выветрелых скальных и каменистых грунтах, при этом указано, что следует выбирать подходящий буровой инструмент в зависимости от твёрдости породы, степени её целостности и целевого диаметра отверстия. Модель ударного молота или энергия удара в материалах не приведены, поэтому дополнительных обещаний по конкретной эффективности в крепких скальных породах не даётся. Эту часть возможностей можно понимать только в рамках уже имеющихся формулировок.
Ошибочная трактовка 6: гусеничное шасси и регулировка положения решают все проблемы на площадке
PV390 имеет наклон-подъём мачты 120°, двусторонние гидроцилиндры для поворота влево-вправо и компенсацию продольного хода 50 см; это возможности регулировки положения при бурении и совмещения с точкой отверстия, а не способность строить дороги или выравнивать площадку. Сможет ли оборудование подойти и устойчиво остановиться, по-прежнему зависит от подъездных дорог и условий площадки вокруг свайных позиций.
Краткая таблица границ параметров
| Пункт | Значение по материалам | Ограничение при использовании |
|---|---|---|
| Глубина бурения | 0–6 м | Назначение — свайные фундаменты фотоэлектрических опор и мелкозаглублённые фундаменты, а не сооружение глубоких водяных скважин |
| Диаметр бурения | 80–600 мм | Определяется проектными чертежами и типом фундамента |
| Крутящий момент редуктора | 13000 Н·м | Скорость проходки также зависит от типа бурового инструмента, структуры грунта и контроля подачи |
| Частота вращения буровой штанги | 90 об/мин | Используется совместно с цепным нагружением |
| Наклон-подъём мачты | 120° | Для регулировки положения при бурении на склонах |
| Компенсация продольного хода | 50 см | Точная продольная регулировка свайной позиции |
| Угол подъёма | 35° | Требуется комплексный учёт поперечного уклона, влажности, грунта и центра тяжести; не является основанием для безопасного передвижения |
Чтение материалов по грунтам: что можно делать и на что обращать внимание
В материалах дано классифицированное описание применимых геологических условий, но в каждом классе важнее не «подходит или нет», а на что обращать внимание:
- Грунтовый слой: подходит для обычного предварительного бурения под фотоэлектрические фундаменты и свайных работ.
- Лёсс: корректировать параметры бурения в зависимости от плотности и влажности.
- Глина: следить за налипанием грунта на буровой инструмент и удалением шлама.
- Галечник с песком: выбирать буровой инструмент в зависимости от крупности частиц и плотности; состояние стенок отверстия и нагрузку вращения нужно оценивать на месте.
- Слой обратной засыпки с мусором: особое внимание к инородным включениям, пустотам и локальным заклиниваниям.
- Сильно выветрелые скальные и каменистые грунты: после замены ударного бурового инструмента можно использовать для работ в соответствующих грунтах.
В материалах есть ещё одно указание по контролю подачи: при встрече с галечником, слоем обратной засыпки или сильно выветрелой скальной породой следует контролировать подачу в зависимости от нагрузки вращения и состояния бурового инструмента, чтобы избежать слишком быстрого опускания, которое может привести к отклонению отверстия, заклиниванию бура или чрезмерному удару по инструменту; при появлении аномальных ударов или резком росте нагрузки вращения следует своевременно поднять буровой инструмент и проверить его.
В части привода и шасси сохранена только информация из материалов
PV390 оснащён четырёхцилиндровым двигателем Yuchai мощностью 85 кВт, используется трёхсекционный насос 40 / 40 / 32, ходовой двигатель TM09, габариты машины 5200 × 2300 × 2650 мм, ширина гусеничных плит 400 мм, шасси гусеничное. В материалах указано, что гусеничные плиты шириной 400 мм помогают распределять давление на грунт и повышать сцепление на грунтовых дорогах, травянистых участках, щебёночных поверхностях и склонах; о дизельном приводе сказано, что он больше подходит для автономных работ в полевых условиях, а при длительной работе с высокой нагрузкой следует уделять особое внимание проверке системы охлаждения, воздушного фильтра и топливной системы.
В материалах также есть одно пояснение по модели: в исходных материалах модель изделия указана как SL390, после подтверждения — PV390; в данной статье единообразно используется PV390, остальные технические параметры приведены согласно предоставленным материалам.
Что необходимо уточнять на месте или по проектной документации
По следующим пунктам в имеющихся материалах выводов нет, их можно проверить только на уровне проекта: фактическая эффективность бурения и качество готового отверстия требуют учёта геологических условий, типа бурового инструмента, типа сваи, диаметра отверстия, угла выполнения работ и способа управления; подходящее значение диаметра отверстия следует определять по проектным чертежам фундамента; конкретная модель ударного бурового инструмента и энергия удара в материалах не приведены; безопасные условия передвижения по склонам требуют комплексной оценки с учётом фактического поперечного уклона, степени скользкости поверхности, грунта и центра тяжести машины.
После того как эти пункты разграничены, границы PV390 не будут смещены из-за одного числового значения: это гусеничное гидравлическое оборудование, предназначенное для предварительного бурения под фотоэлектрические фундаменты; глубина бурения, диаметр отверстий и геологическая адаптивность описаны в пределах его собственных материалов, а для задач за пределами этого диапазона требуется искать иные основания.
