45°–90° указаны в одной строке параметров и выглядят просто как регулируемый диапазон. В документации CR800I этот диапазон углов встречается дважды: один раз в описании возможностей станка, другой — в связи с наземной интегрированной мачтой и ходом подачи 2500 мм. Двойное упоминание говорит о том, что это не просто набор делений на приборной панели, а соотношение между конструкцией мачты и направлением бурения.
Если воспринимать 45°–90° как «можно бурить под любым углом в этом диапазоне», упускаются несколько групп условий. Статья построена в порядке «сам диапазон углов — обоснование схемы наклонных скважин — ограничения на площадке — что требует отдельной проверки»; используются только опубликованные на сайте данные CR800I, а непокрытые документацией моменты отмечены отдельно.
Каким типам скважин соответствуют 90° и 45°
В инженерной практике 90° означает вертикальное направление буровой штанги вниз, то есть близкую к вертикали скважину. 45° — это угол наклона относительно горизонтальной плоскости; скважина входит в породы наклонно. Ценность наклонной скважины в том, что при залегании рудного тела под определённым углом вертикальная скважина пересекает рудный горизонт косо, эффективная длина проходки сокращается, а интервал пересечения зоны минерализации сжимается; наклонная скважина позволяет пройти в направлении, более близком к перпендикуляру к залеганию рудного тела, увеличивая длину пересечения скважины с зоной минерализации.
В документации CR800I это указано вполне определённо: в золоторудных месторождениях кварцево-жильного, сдвигового и структурно-метасоматического типов рудные тела часто имеют наклонное простирание и локальные выклинивания с повторным появлением; станок поддерживает углы бурения 45°–90°, что позволяет располагать наклонные скважины в соответствии с залеганием рудного тела и направлением разведочных линий. Иными словами, исходное основание для выбора угла — залегание рудного тела и направление разведочных линий, а оборудование предоставляет возможность реализовать это основание.

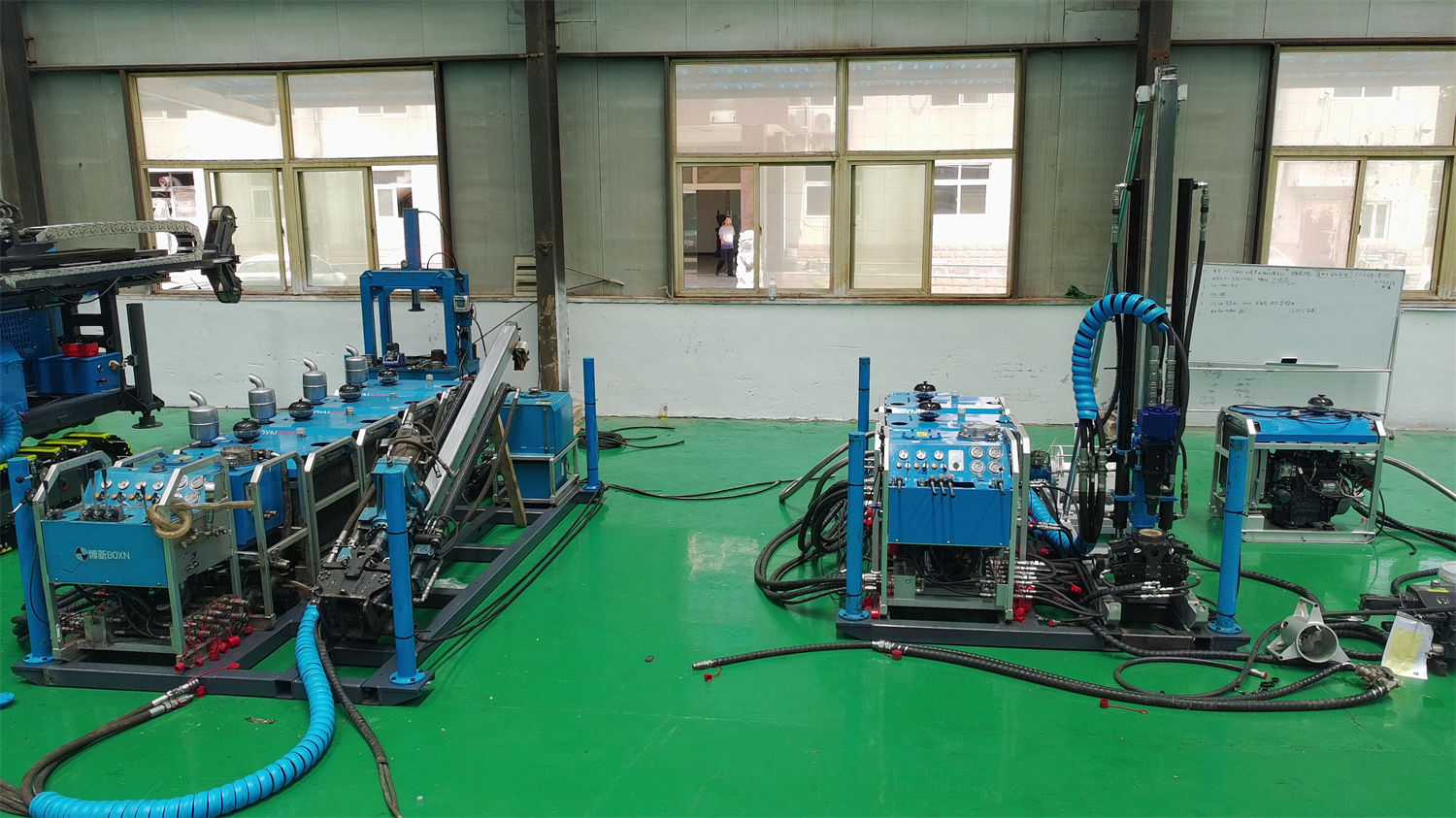

Диапазон углов определяется совместно мачтой и ходом подачи

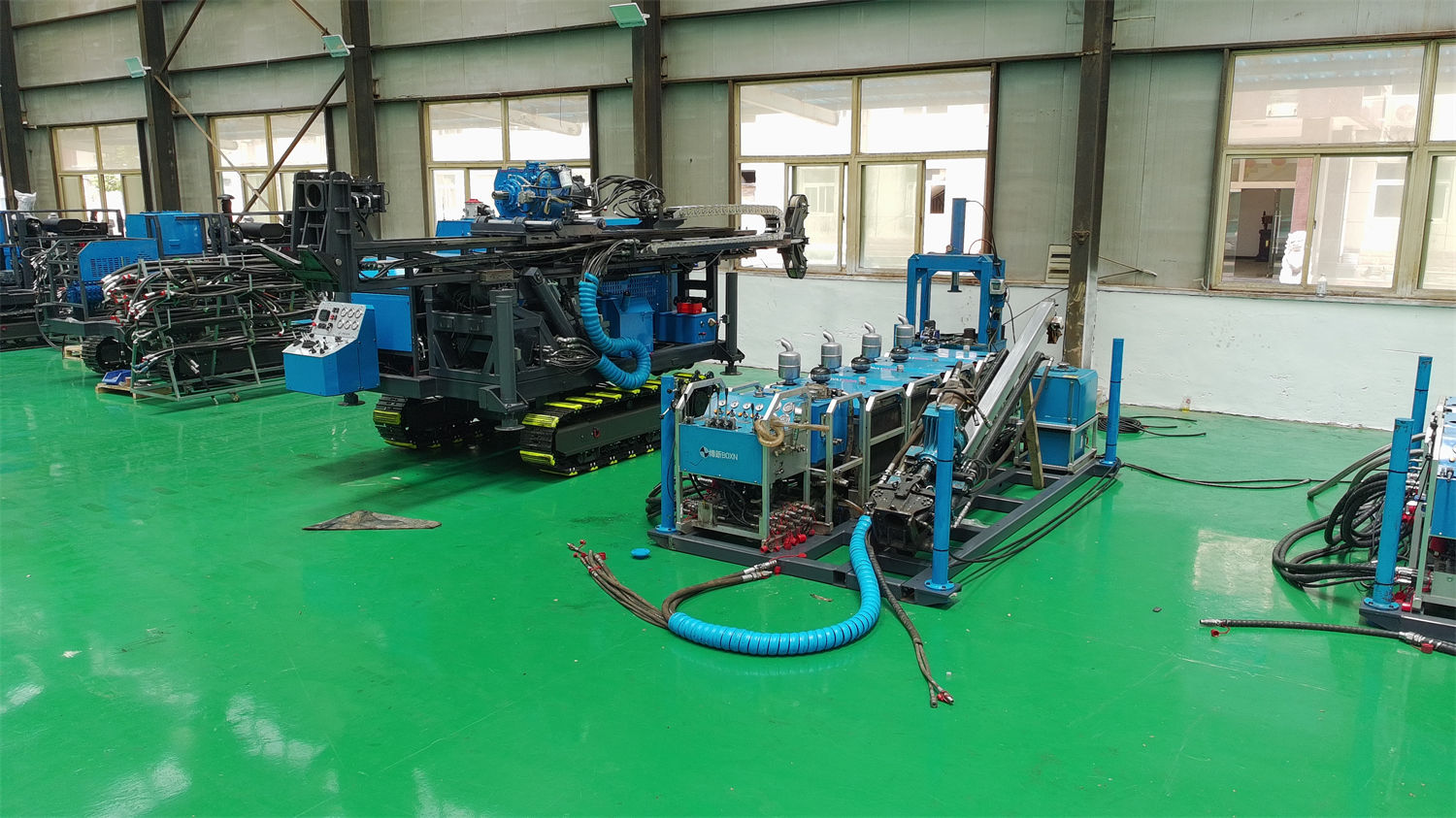

В документации CR800I наземная интегрированная мачта описана так: мачта наземной интегрированной конструкции, угол бурения 45°–90°, ход подачи 2500 мм. Эти три пункта приведены вместе, что говорит о том, что положение мачты напрямую определяет угол, а ход подачи — это доступная длина хода после фиксации положения. Наземная мачта означает, что при работе она может непосредственно создавать опору для бурения; в документации также указана цель этого — снижение вибраций и отклонений в процессе бурения.
Чем больше угол наклона, тем сильнее отклонение направления силы тяжести мачты и буровой колонны, соответственно меняется и нагрузка от вибраций и отклонений. В документации для наклонного бурения приведено сопутствующее требование: заранее выполнить планировку площадки и крепление станка, чтобы избежать влияния просадки платформы на контроль искривления скважины. Это предложение описывает условие, а не предельную возможность.
Угол не равен точности искривления скважины
45° и 90° описывают проектное направление скважины, и это не то же самое, что способность фактической траектории скважины сохранять это направление. В разделе о наклонных скважинах документация CR800I не приводит числовых значений отклонения искривления и не описывает средств исправления искривления; в примечаниях по обслуживанию указано лишь «перед началом бурения проверить типоразмер бурового инструмента, угол скважины, состояние бурового раствора и состояние каната лебёдки». Можно утверждать только одно: угол — один из пунктов, проверяемых перед началом бурения, а не результат, автоматически достигаемый после его начала.
Влияние монолитных крепких пород, тектонических нарушенных зон и сильно выветрелых слоёв на искривление скважины различно. Подход к нарушенным породам в документации таков: сокращать рейсы, снижать механический удар, наблюдать за изменением возврата промывочной жидкости и целостностью керна; при необходимости применять обсадные трубы, корректировать свойства промывочной жидкости или выполнять поинтервальное крепление стенок. Эти меры направлены на устойчивость стенок скважины и выход керна; в документации они не увязаны напрямую с контролем искривления, поэтому нельзя на их основании делать выводы о том, как будет меняться отклонение угла.
Различия между наклонными и вертикальными скважинами на последующих операциях
После изменения угла затрагивается не только положение мачты. Ниже перечислены пункты, по которым в документации есть соответствующие описания и которые можно сопоставить. Различия, не отражённые в документации, в этом разделе не рассматриваются.
| Пункт | Формулировка в документации | Связь с углом |
|---|---|---|
| Тип мачты | Наземная интегрированная мачта, угол бурения 45°–90°, ход подачи 2500 мм | Положение напрямую выражается углом мачты |
| Условия площадки | При наклонном бурении заранее выполнить планировку площадки и крепление станка | В наклонном положении выше чувствительность к просадке платформы; в документации указано влияние на контроль искривления скважины |
| Нагрузка на буровую колонну | Усилие подъёма 152 кН, усилие подачи 63 кН | В документации значения нагрузок не приведены отдельно по углам |
| Циркуляция бурового раствора | Ориентировочный расход гидравлического бурового насоса 100 л/мин, давление 70 бар | В документации не указано влияние угла на параметры циркуляции |
| Лебёдка | Канат 6 мм, канатоёмкость 1000 м, тяговое усилие 13 кН | В документации не разграничены особенности колонкового бурения со съёмным керноприёмником для вертикальных и наклонных скважин |
Из этой таблицы видно: на уровне документации угол в основном отражён в двух пунктах — мачта и площадка; значения параметров других систем не приведены с разбивкой по углам. Поэтому понимание 45°–90° как «оборудование в этом диапазоне обеспечивает одинаковые показатели бурения» выходит за рамки имеющихся данных.
Порядок оценки применимости наклонных скважин
По условиям, встречающимся в документации, можно выстроить следующий порядок:
- Сначала подтвердить залегание рудного тела и направление разведочных линий, определить, будет ли наклонная скважина выгоднее вертикальной для пересечения зоны минерализации;
- Затем проверить, попадает ли предполагаемый угол в диапазон 45°–90°;
- Далее проверить, можно ли на площадке выполнить планировку и крепление станка, чтобы избежать просадки платформы;
- После этого убедиться, что типоразмер бурового инструмента, система бурового раствора и состояние каната лебёдки находятся в проверяемом состоянии перед началом бурения;
- При входе в нарушенные или сильно выветрелые интервалы действовать в соответствии с документацией — сокращать рейсы, снижать механический удар, при необходимости применять обсадные трубы или корректировать промывочную жидкость.
В этом порядке только второй шаг непосредственно соответствует параметру угла. Предыдущий шаг определяет, стоит ли делать наклонную скважину, а два последующих — удастся ли выдержать её направление.
Вопросы, требующие отдельного уточнения
В документации CR800I на сайте не приведены следующие сведения; при выборе оборудования или составлении проекта, затрагивающем эти вопросы, следует отдельно уточнить у производителя или технического специалиста проекта: фактический диапазон отклонений искривления скважины при различных углах наклона и способы их измерения; изменяется ли доступный запас усилия подъёма и подачи после изменения угла; требования к спуску и извлечению внутренней трубы съёмного керноприёмника при наклонном бурении; конкретные требования к несущей способности площадки и способу крепления мачты при углах, близких к 45°; а также влияние различных сочетаний пород на выбор угла.
Краткое резюме
Для CR800I 45°–90° — это реализуемый мачтой диапазон углов бурения; его назначение — позволить направлению скважины соответствовать залеганию рудного тела и направлению разведочных линий. Сам диапазон не гарантирует точность искривления скважины и не решает автоматически проблемы площадки, крепления и пород. Использование этого параметра в рамках общей оценки схемы наклонных скважин ближе к смыслу документации, чем рассмотрение его как отдельного критерия выбора.
