В материалах PV390H размер телескопической регулировки высоты гусениц указан как 1200 мм, а описание функции — «гусеницы могут регулироваться в зависимости от высоты уклона». Эту фразу легко прочитать как универсальное разрешение для любой площадки: если гусеницы можно поднять, то можно работать в горах, на холмах и на склонах. Однако в самих материалах так не написано. В том же документе после описания высоких и низких опор следует ограничение: функция высоких и низких опор повышает адаптивность к склонам, но не заменяет безопасную рабочую платформу и оценку несущей способности основания. Только рассматривая эту фразу вместе с 1200 мм, можно получить полное значение данной функции — она решает проблему положения, вызванную перепадом высот, а остальные проблемы площадки остаются на месте.
1200 мм регулируют положение, а не площадку

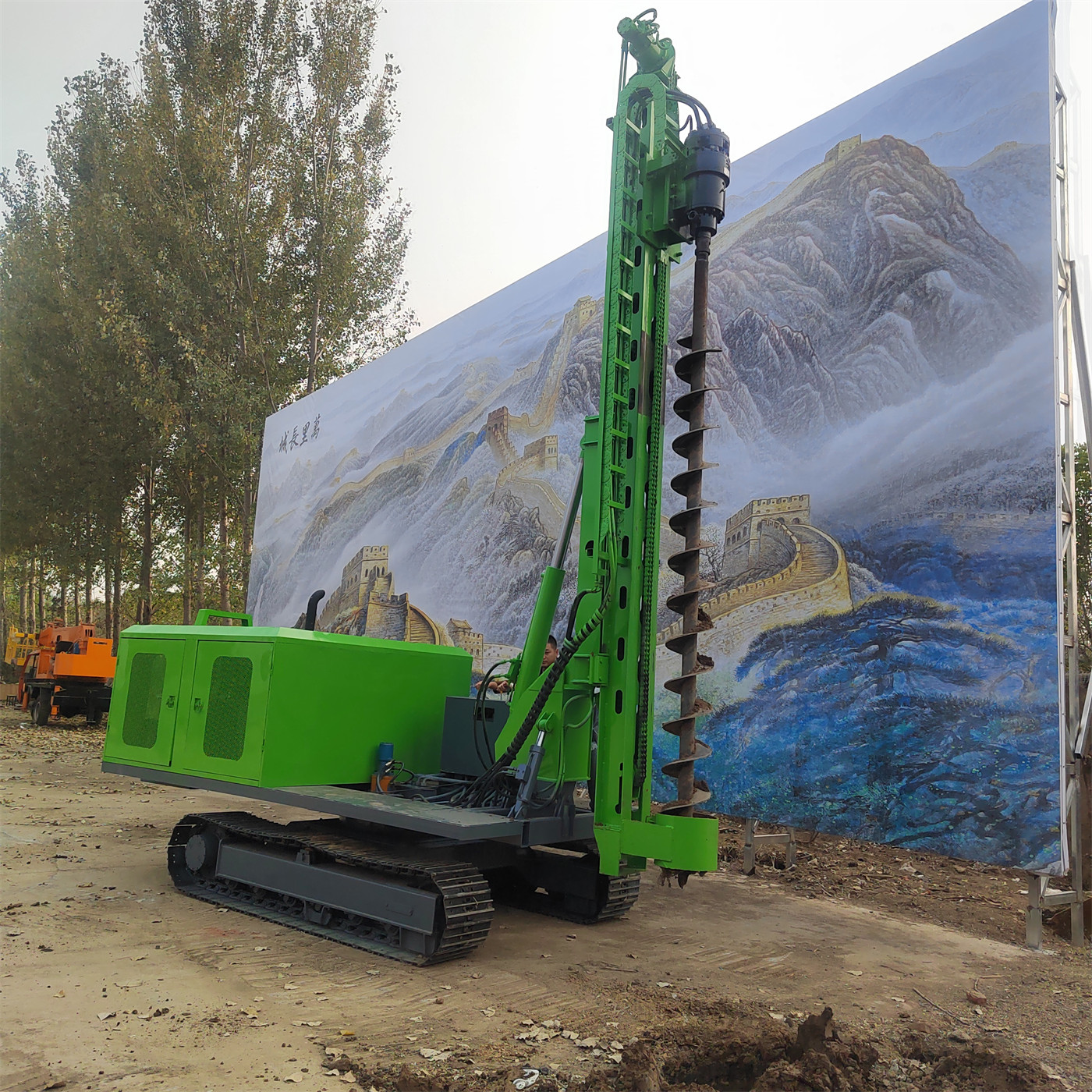

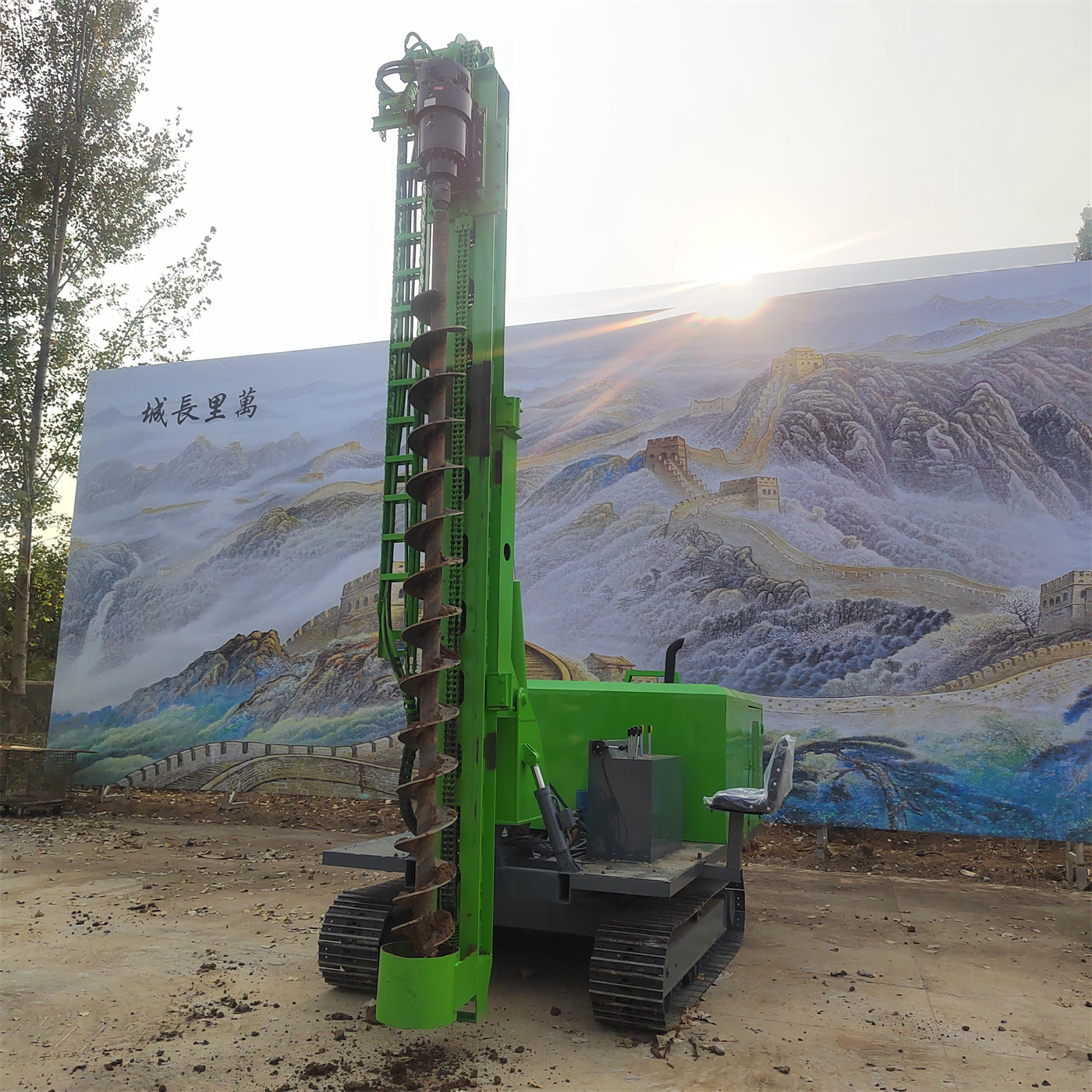

Чтобы определить, что именно регулирует высота гусениц, сначала нужно понять, что она меняет. При работе на неровной площадке непосредственным препятствием является неодинаковая высота опорных поверхностей левой и правой гусениц, что приводит к наклону шасси и затрудняет наведение направляющей на свайную точку. В PV390H высота гусениц выполнена телескопической, размер регулировки 1200 мм, что позволяет обеим гусеницам независимо находить положение на склоне и придавать машине относительно устойчивое рабочее положение. Это регулировка собственной конфигурации машины.
Условия площадки — это другая категория: выдержит ли грунт, не сползёт ли склон, сможет ли машина проехать, насколько плотно расположены свайные точки. Эти условия не меняются от подъёма или опускания гусениц. В материалах эти две проблемы чётко разделены: регулировка положения относится к высоким и низким опорам, безопасность площадки — к оценке на месте.
В том же документе есть ещё несколько групп параметров, связанных с положением, которые можно рассматривать вместе: наклон направляющей 120°, двусторонние гидроцилиндры поворотных рычагов, телескопическая компенсация 450 мм. Их функции не пересекаются — высота гусениц компенсирует перепад высот слева и справа, наклон регулирует угол бурения, поворотные рычаги обеспечивают поперечное наведение на точку, телескопическая компенсация — продольную точную настройку. Ни один из этих элементов по отдельности не может служить основанием для вывода «подходит для любых площадок».
Какие условия по-прежнему требуют подтверждения
Несущая способность основания и устойчивость склона
В материалах прямо указано, что высокие и низкие опоры не заменяют оценку несущей способности основания. Это означает, что перед вводом машины на площадку всё равно необходимо оценить, выдержит ли грунт вес машины и вибрацию при бурении, сохранится ли сцепление на склоновых отложениях и мягких слоях после дождя. В материалах по грунтам также отмечено, что на склоновых лёссовых грунтах после дождя возможно снижение сцепления и риск сползания машины; в этом случае следует обращать внимание как на качество бурения, так и на состояние контакта гусениц с грунтом. Такая оценка не связана с регулировкой высоты гусениц.
Центр тяжести машины и амплитуда односторонней регулировки
В рекомендациях по эксплуатации приведено чёткое ограничение: при использовании функции высоких и низких опор следует избегать чрезмерной односторонней регулировки, вызывающей смещение центра тяжести машины; при работе на поперечном уклоне следует быть особенно осторожным; перед регулировкой высоты гусениц необходимо убедиться, что машина движется на низкой скорости или остановлена, и осмотреть окружающих людей и препятствия. Это не общие слова о безопасности, а границы использования значения 1200 мм — регулируемый диапазон не означает, что любая комбинация безопасна.
Условия проезда и перемещения
Габаритные размеры машины, приведённые в материалах, составляют 5200 × 2300 × 2800 мм, ширина гусеничной ленты — 300 мм. Машина предназначена для грунтовых дорог, травянистых участков, щебёночных площадок и обычных склонов. На влажных склонах, мягких грунтах и участках с большим поперечным уклоном в материалах рекомендуется снижать скорость и следить за риском опрокидывания. Регулировка высоты гусениц не изменяет габаритные размеры машины, поэтому проходимость узких площадок и строительных подъездных путей по-прежнему оценивается по исходным размерам.
Дополнительные условия для более крутых склонов
В материалах указано, что при установке лебёдки машина может использоваться на более крутых склонах, при этом отмечено, что перед использованием необходимо убедиться в надёжности анкерных точек, стального каната и направления тяги, а лебёдка не может заменять необходимые строительные дороги и безопасные платформы. То есть для более крутых склонов в материалах предлагается путь с дополнительным оснащением, а не прямое расширение диапазона регулировки высоты гусениц.
Свайные точки также требуют отдельной проверки
В проблемах площадки есть ещё один слой, связанный со свайными точками, который легко ошибочно отнести к высоте гусениц. То, что машина стоит устойчиво, не означает, что буровой инструмент сможет попасть в каждую проектную свайную точку. Механизмы PV390H для поперечной и продольной точной настройки — это двусторонние гидроцилиндры поворотных рычагов и телескопическая компенсация 450 мм; если смещение свайной точки относительно позиции остановки шасси превышает диапазон этой точной настройки, обычно требуется переместить шасси и заново навестись. Это относится к организации перемещения и наведения на точку, и регулировка высоты гусениц здесь не помогает.
С другой стороны, на горных фотоэлектрических площадках с плотным расположением свайных точек и частыми перепадами высот грунта высокие и низкие опоры в сочетании с поворотными рычагами, наклоном и телескопической компенсацией сокращают количество повторных выравниваний площадки и перемещений шасси. В этом и заключается ценность данной функции, но она применима к ситуации «перепад высот и наведение на точку», а не является универсальным решением всех препятствий на площадке.
Как определить границы: сравнительная таблица
| Проблема площадки | Роль регулировки высоты гусениц 1200 мм | Что всё ещё требует отдельного уточнения |
|---|---|---|
| Перепад высот слева и справа на склоне | Регулирует высоту обеих гусениц, придавая машине рабочее положение | Амплитуда односторонней регулировки и центр тяжести машины |
| Угол склона | В сочетании с наклоном направляющей 120° отрегулируйте угол бурения | Не превышает ли уклон допустимый диапазон работы машины |
| Несущая способность грунта | Не изменяет давление на грунт | Оценка несущей способности основания |
| Скольжение на склоне, мягкий грунт | Не изменяет сцепление гусениц | Состояние контакта с грунтом и риск сползания после дождя |
| Отклонение свайной точки | Не обеспечивает поперечное и продольное наведение на точку | Диапазон телескопической компенсации 450 мм и поворотных рычагов |
| Проезд по площадке | Не изменяет габаритные размеры машины | Ширина дороги, радиус поворота, состояние подъездных путей |
| Более крутой склон | Возможна установка лебёдки для вспомогательной тяги | Анкерные точки, стальной канат и направление тяги |
Как использовать эту функцию в проекте
В порядке проверки более практичный подход — сначала оценить, выдержит ли площадка нагрузку и обеспечит ли проезд, затем определить, попадает ли уклон в рабочие условия машины, после этого проверить, можно ли навестись на свайные точки в пределах диапазона поворотных рычагов и телескопической компенсации, и только затем использовать регулировку высоты гусениц для компенсации фактически измеренного перепада высот. В материалах ключевая фраза этого порядка приведена после описания высоких и низких опор: любые возможности по уклонам не заменяют оценку безопасности на месте.
Есть также ряд условий, по которым в материалах данного сайта нет выводов и которые требуют уточнения на уровне проекта или у производителя. К ним относятся: как определять допустимый уклон и условия контакта с грунтом на склоновых грунтах с повышенной влажностью; ограничения работы в дождь или после продолжительных дождей; максимально допустимая разница регулировки между двумя гусеницами при различных уклонах; а также применимость для других типов площадок помимо грунтовых дорог, травянистых участков и щебёночных площадок. Эти вопросы выходят за рамки открытых параметров PV390H, и в данной статье предположения не делаются.
