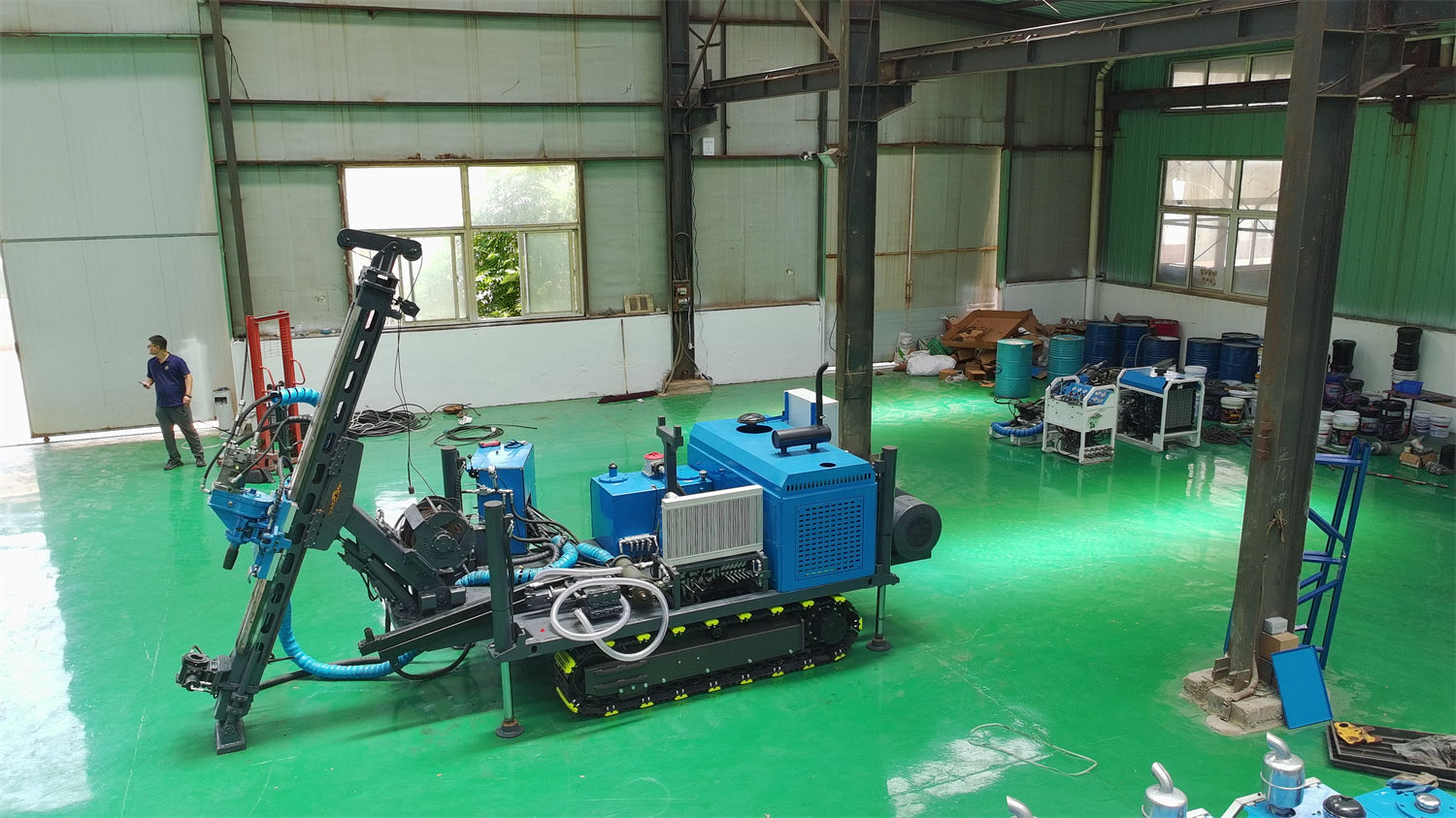

В материалах на CR800I раздел о глубине бурения обычно представлен тремя строками: HTW — справочная глубина 500 м, NTW — справочная глубина 800 м, BTW — справочная глубина 1000 м. В параметрах модели на нашем сайте используется другой вариант записи: BQ 1000 / NQ 800 / HQ 500, а также указаны поля coreBqM 1000, coreNqM 800, coreHqM 500. Оба варианта относятся к одному и тому же диапазону возможностей бурения, различается лишь система обозначений. Порядок чтения этой таблицы зависит от того, на какой вопрос нужно ответить в первую очередь.
Сначала убедитесь, что две системы обозначений относятся к одной и той же линейке
HTW, NTW и BTW принадлежат одной серии обозначений спецификаций, BQ, NQ и HQ — другой. В известных материалах обе группы соответствуют значению «справочная глубина бурения», а три поля coreBqM 1000, coreNqM 800 и coreHqM 500 в параметрах модели на нашем сайте однозначно соответствуют значениям HTW 500, NTW 800 и BTW 1000. В материалах не раскрываются детали пересчета между двумя наборами обозначений и не указано, полностью ли они совпадают по всем значениям диаметров. Таким образом, можно подтвердить только соответствие числовых значений; нельзя самостоятельно добавлять максимальный диаметр керна, диаметр скважины или наружный диаметр бурильной трубы для каждой спецификации — этих данных в имеющихся материалах нет.
Если в закупочной документации или проектном задании используется запись BQ / NQ / HQ, при чтении таблицы достаточно сразу сопоставить ее с полями coreBqM, coreNqM и coreHqM, без предварительного пересчета обозначений.
Почему три спецификации нельзя сравнивать между собой по величине
Самая распространенная ошибка при чтении — расположить числа 500, 800 и 1000 по возрастанию и принять среднюю строку за стандартную возможность данного оборудования. Эти три числа — не три уровня одной и той же характеристики на разных глубинах, а справочные глубины, достигаемые для трех различных типоразмеров скважины.
| Спецификация | Справочная глубина бурения | Направление увеличения спецификации |
|---|---|---|
| HTW | 500 м | — |
| NTW | 800 м | — |
| BTW | 1000 м | — |
Столбец «Направление увеличения спецификации» в таблице оставлен пустым, так как в имеющихся материалах для него нет оснований. Можно утверждать только сами значения в трех строках. Чем больше типоразмер скважины, тем обычно короче длина бурильной колонны, которую одно и то же оборудование может безопасно подавать и поднимать, поэтому в материалах 500 м указаны в строке HTW, а 1000 м — в строке BTW. Обратное прочтение — когда 500 м считают пределом данного оборудования, а 1000 м — его сильной стороной — приводит к одновременному искажению обоих значений.
Именно здесь часто возникают разногласия по поводу 800 м в названии модели. Согласно материалам, 800 м соответствует строке NTW, а не максимальному или минимальному значению из трех строк. Понимание этого как «справочная глубина бурения данного оборудования для спецификации NTW» ближе к смыслу материалов, чем трактовка «максимальная глубина бурения оборудования».
Порядок чтения строк определяется целями проекта
Порядок строк в таблице спецификаций по глубине бурения фиксирован, но читать ее следует в порядке, определяемом целями проекта, а не сверху вниз.
- Если спецификация керна уже определена, начните со строки целевой спецификации, убедитесь, что справочная глубина бурения покрывает проектную глубину скважины, а затем обратитесь к двум другим строкам как к пространству для корректировки.
- Если глубина скважины задана, а спецификация керна еще не определена, начните со строки, покрывающей эту глубину, определите спецификацию, а затем проверьте, соответствует ли размер керна для этой спецификации требованиям документации и лабораторных исследований.
- При дополнительной разведке участка или мелком поисковом бурении не обязательно читать таблицу начиная со строки 1000 м — неиспользуемые строки можно просто оставить без внимания.
Что касается связи между спецификацией и размером керна, в материалах приведены только обозначения, без конкретных значений диаметров. В реальных проектах необходимо уточнять у производителя соответствующие диаметры скважины и керна для каждой спецификации.
Предпосылки, при которых справедливы эти три значения, указаны в других разделах материалов

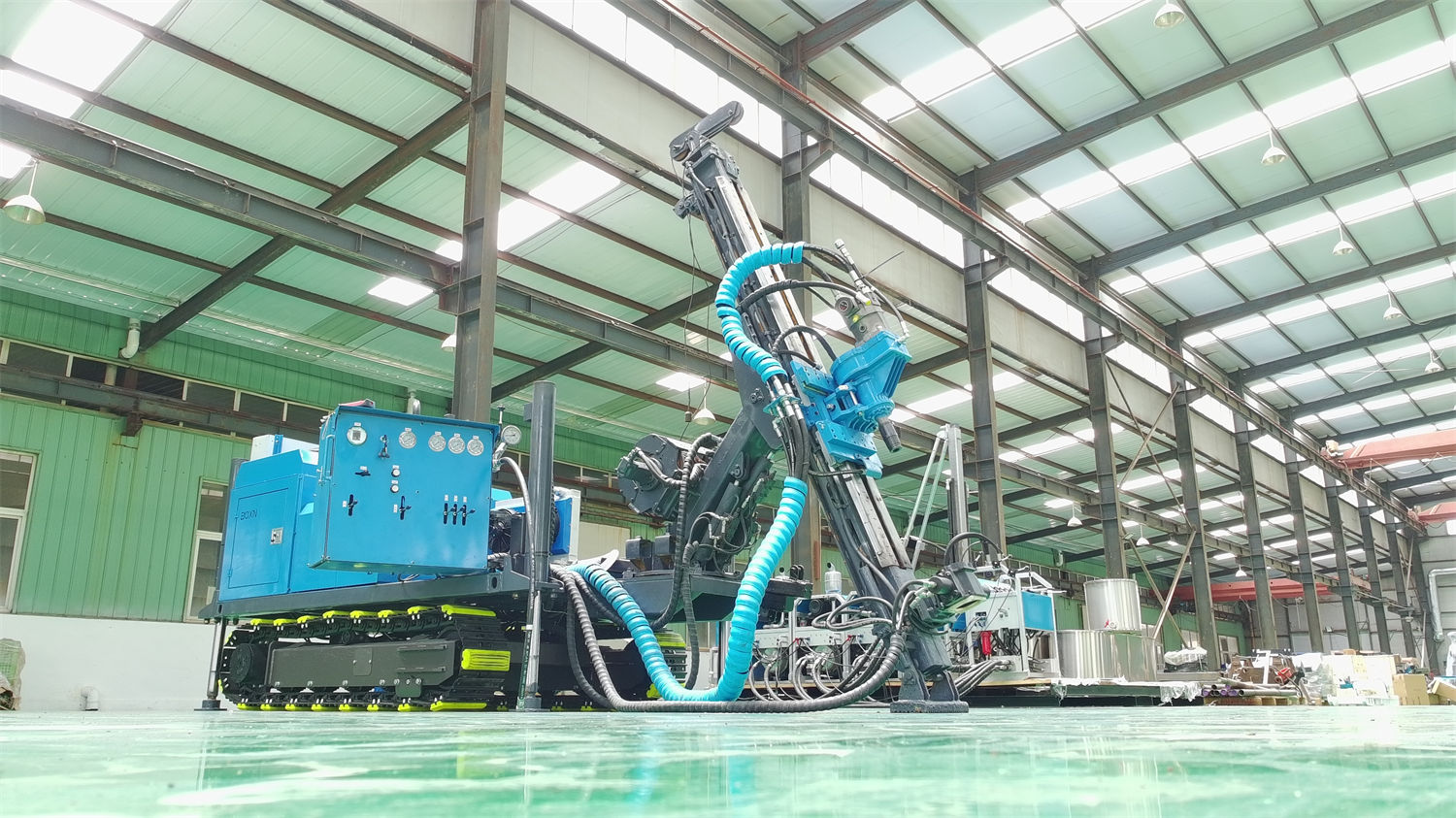

Перед всеми тремя значениями глубины бурения стоит слово «справочная». Другие условия, связанные с процессом бурения в материалах CR800I, разбросаны по разным разделам, и при чтении таблицы их следует учитывать:
- Угол бурения 45°–90°: наклонные и почти вертикальные скважины влияют на распределение нагрузок в бурильной колонне, однако в таблице глубина бурения не разбита по углам.
- Частота вращения силового вертлюга 0–1500 об/мин, крутящий момент на высокой передаче около 300–800 Н·м, на передаче момента около 300–1000 Н·м; передаточное отношение высокой передачи 1:2,2, низкой — 1:3.
- Усилие подъема 152 кН и усилие подачи 63 кН соответствуют подъему бурового снаряда, его обработке, а также возрастающему с глубиной собственному весу бурильной колонны и трению о стенки скважины.
- Лебедка использует стальной канат 6 мм, канатоемкость 1000 м, усилие подъема 13 кН, скорость подъема 120 м/мин; эти значения взаимосвязаны с глубиной скважины при колонковом бурении со съемным керном.
- Гидравлический буровой насос: справочный расход 100 л/мин, давление 70 бар — обеспечивает циркуляцию для охлаждения коронки, выноса шлама и стабилизации стенок скважины.
- В стандартной комплектации силовая установка — двигатель Cummins, также возможен вариант с отечественным двигателем в зависимости от конфигурации; номинальная мощность 132 л.с. (97 кВт), номинальная частота вращения 2200 об/мин, турбонаддув с промежуточным охлаждением наддувочного воздуха.
Основной насос — аксиально-поршневой регулируемый насос серии A11 с максимальным давлением 30 МПа; вспомогательный насос — аксиально-поршневой регулируемый насос серии A10 с максимальным давлением 20 МПа. Эти значения описывают условия энергоснабжения и работы оборудования, однако в материалах не приводится зависимость «сколько метров NTW может стабильно пройти в определенных породах при определенном угле».
Что осталось без ответа в материалах
Сама таблица спецификаций по глубине бурения содержит справочные значения; в ней не указано следующее:
- конкретные значения диаметра керна и диаметра скважины для каждой спецификации;
- корректируется ли справочная глубина бурения при различных углах бурения;
- как влияют различные типы пород и устойчивость стенок скважины на справочную глубину бурения;
- при какой компоновке бурового снаряда и при каких технологических условиях получены эти три значения.
Таким образом, эта таблица подходит для определения того, «попадает ли целевая спецификация проекта в диапазон возможностей данного оборудования», но не может напрямую использоваться как гарантия пробуренной глубины. Фактическая глубина бурения, качество отбора керна и эффективность должны оцениваться с учетом геологических условий, скважинного инструмента, угла бурения и методов работы; окончательно следует руководствоваться полевыми условиями и подтвержденными техническими данными оборудования.
