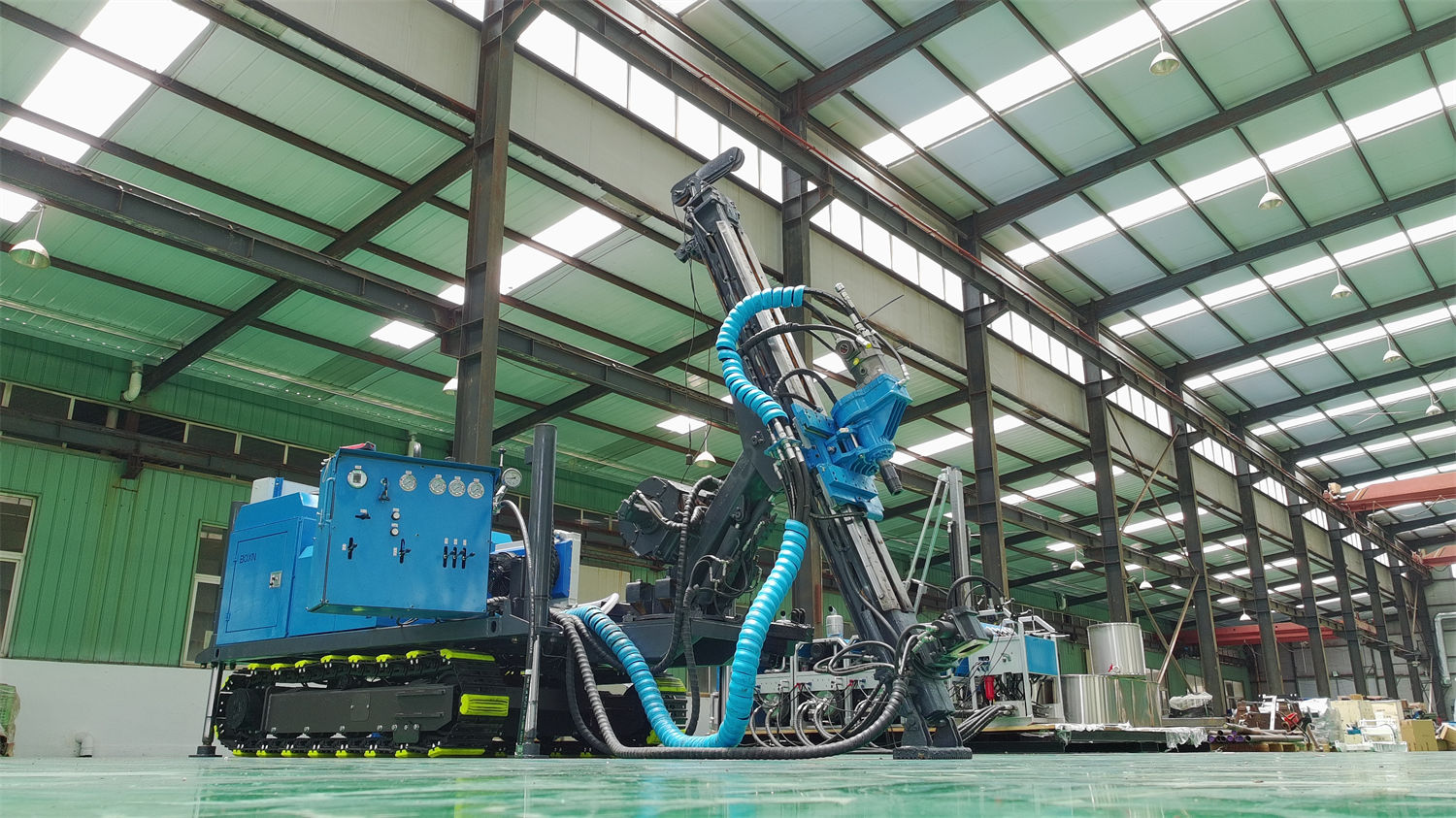

«Интегрированная установка — прибыл и сразу буришь». Эта фраза довольно часто встречается в описаниях буровых установок для колонкового бурения, и в материалах о CR600I есть соответствующая формулировка: силовая система, гидравлическая система, вращатель, мачта и механизм подачи, зажимное устройство, лебёдка для каната, система циркуляции бурового раствора и гусеничный ходовой механизм интегрированы на одной платформе, что снижает объём работ по сборке модульного оборудования на месте и повторным соединениям. Сокращение соединительных операций — это факт, но если понимать это как «после прибытия делать нечего», то смешиваются две разные вещи. Интеграция меняет место и время выполнения части операций, а не устраняет сами эти операции.
Сначала посмотрим, на какие системы распространяется слово «интеграция»
В материалах CR600I состав интеграции перечислен очень конкретно: силовая система, гидравлическая система, вращатель, мачта и механизм подачи, зажимное устройство, лебёдка для каната, система циркуляции бурового раствора, гусеничный ходовой механизм. Эти компоненты описаны как находящиеся на одной платформе, что соответствует той части работ модульного оборудования, которая требует поочерёдного подъёма, установки, выравнивания, подключения трубопроводов и линий.
Сопутствующие числовые параметры включают: ориентировочный расход основного насоса 220 л/мин, давление основного насоса 20 МПа, ориентировочный расход вспомогательного насоса 60 л/мин, давление вспомогательного насоса 17 МПа, охлаждение воздушное; силовая система — четырёхцилиндровый дизельный двигатель с турбонаддувом и непосредственным впрыском 4BTA3.9 объёмом 3,9 л, номинальная мощность 97 кВт, номинальная частота вращения 2200 об/мин, водяное охлаждение, электрическая система 24 В. Соединения этих систем выполняются на заводе или на этапе сборки и на площадке не повторяются.
Какая часть операций переносится на более ранний этап
Если разместить разницу между интегрированной и модульной установкой на временной шкале, можно увидеть изменение положения операций:
- Модульная: после транспортировки к точке бурения выполняется поочерёдный подъём узлов, их установка, подключение гидравлических трубопроводов и силовых линий, затем поэтапная проверка, и только после этого начинается подготовка к бурению.
- Интегрированная, такая как CR600I: вышеуказанные соединительные операции выполнены при формировании машины как единого целого; на площадке в основном выполняются корректировка положения после перемещения или перебазирования машины, развёртывание мачты, установка опор и подготовка к бурению.
Это означает, что монтажные работы переносятся на этапы производства и сборки, а такие площадочные операции, как перемещение, ввод на объект, установка и наладка, по-прежнему существуют. В материалах написано «снижает объём работ по сборке модульного оборудования на месте и повторным соединениям», а не «площадка не требует подготовки».
Условия, которые всё ещё необходимо обеспечить на площадке
CR600I использует гусеничное шасси; в материалах указано, что оно подходит для рудничных дорог, горной местности, холмов, щебёночных дорог, грунтовых площадок и сценариев разведки, требующих частой смены точек бурения; интегрированная конструкция снижает объём подъёма модульного оборудования и повторных соединений. Однако в тех же материалах отмечено, что перед началом работ следует в первую очередь оценить ширину транспортных дорог, уклон, радиус поворотов, несущую способность мостов и водопропускных сооружений, размеры площадки, несущую способность грунта и условия водоотведения; при работе на склонах необходимо сначала выровнять площадку и установить надёжные опоры, нельзя полагаться только на силу трения между гусеницами и грунтом для обеспечения устойчивости оборудования.
Эти пункты не решаются автоматически только потому, что оборудование интегрированное. Они относятся к уровню условий площадки и транспортировки и представляют собой отдельный аспект по сравнению с формой монтажа.
Мачта и подача: на площадке всё ещё требуются действия
Мачта CR600I имеет складную конструкцию, ход подачи 1,9 м, возможна работа со штангами 1,5 м, скорость подачи поддерживает быстрое и медленное регулирование, усилие подачи 42 кН, усилие подъёма 130 кН, угол бурения поддерживается в диапазоне 45°–90°. Складная мачта помогает снизить высоту в транспортном положении и упростить перебазирование.
Ценность складной конструкции в том, что высота в транспортном положении контролируется, но переход мачты из транспортного положения в рабочее и настройка угла до конкретного значения в диапазоне 45°–90° всё равно выполняются на площадке. Если считать это частью «прибыл и сразу начал работу», можно переоценить скорость развёртывания.
Как проявляется эффект переноса при частых перебазированиях
В материалах указано, что CR600I подходит для сценариев последовательного бурения нескольких скважин в пределах одного рудника, а также для разведочных проектов, требующих частого перебазирования и частой смены точек бурения. В таких случаях при каждой смене точки бурения исключается тот набор повторяющихся соединительных операций, который требуется для модульного оборудования, и выгода накапливается с числом перебазирований; а для проектов всего с одной-двумя скважинами преимущество переноса проявляется относительно ограниченно.
Это направление вывода, которое можно сделать из описания в материалах; конкретная экономия времени в материалах не указана, и в данной статье она не оценивается.
На какие вопросы материалы не отвечают
- Габариты и масса машины в транспортном положении: в материалах не указаны, при проверке схемы транспортировки требуется уточнять отдельно.
- Конкретное время, необходимое для наладки на площадке: в материалах не указано.
- Возможность самостоятельного передвижения на гусеницах при различных дорожных условиях: в материалах перечислены только типы местности, но не указаны количественные границы по уклону, несущей способности и т. п.
- Перечень вспомогательного оборудования помимо основного агрегата и бурового инструмента: в материалах приведены параметры системы циркуляции бурового раствора (ориентировочный расход 100 л/мин, давление 7 МПа, частота вращения 360 об/мин, мощность 14 кВт), но взаимосвязи с комплектацией не раскрыты.
Суждение «интегрированная установка переносит монтажные работы на более ранний этап» основано на формулировке в материалах «снижает объём работ по сборке модульного оборудования на месте и повторным соединениям», а также на конкретном перечне интегрированных систем. Оно указывает на изменение положения операций. Что же касается таких площадочных условий, как транспортировка, площадка, опоры и наладка, их по-прежнему следует проверять отдельно в рамках перечня, приведённого в материалах; их нельзя заменить словами «интегрированная».
