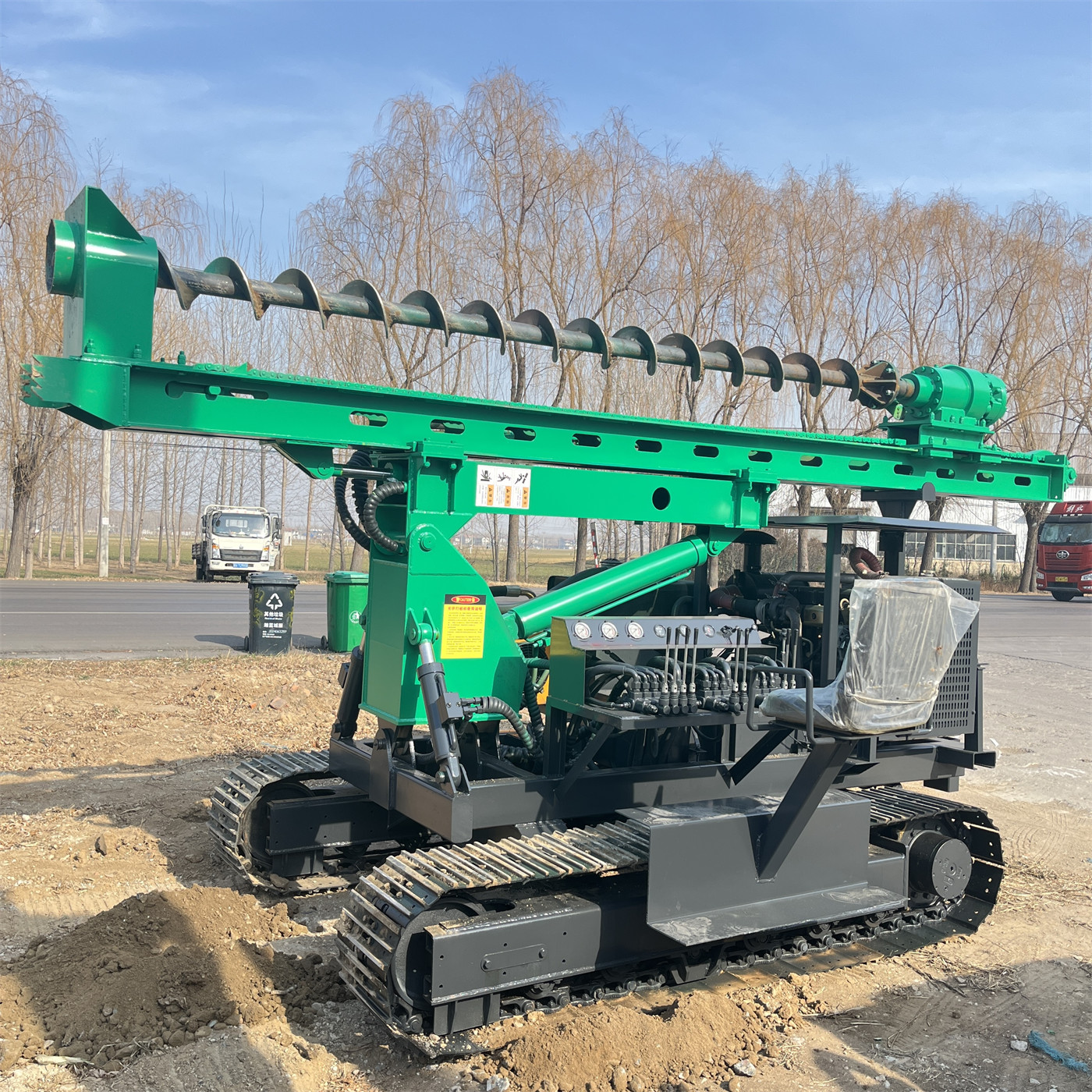

Подготовка к вводу на площадку для предварительного бурения под фотоэлектрические основания отличается от геологоразведочных проектов: количество свайных точек велико, расстояния между ними регулярны, отдельные скважины неглубоки, но площадка часто одновременно задействована на нескольких рабочих линиях — дороги станции, ограждения, монтаж опорных конструкций. Реально тормозит начало работ обычно не возможность оборудования, а несколько несвоевременно предоставленных документов: версия координат свай и типа основания не утверждена, нет схемы прокладки подземных кабелей, дорога для подъёма оборудования не проверена. В данной статье на основе опубликованных параметров PV390 перечислены в порядке документы и условия площадки, которые необходимо подготовить перед вводом на площадку. PV390 — это четырёхцилиндровая гидравлическая гусеничная сваебойная машина для фотоэлектрических свай, диаметр бурения 80–600 мм, глубина бурения 0–6 м; эти значения имеют смысл только в пределах, определённых проектом основания.
Четыре категории документов, которые необходимо подготовить в первую очередь
Отсутствие любой из четырёх категорий документов ниже превратится в простой в день ввода на площадку. Их соответствие оборудованию неодинаково, поэтому они не сведены в одну таблицу для совместного рассмотрения.
1、Проектная документация основания
Эта категория определяет, могут ли параметры оборудования уложиться в требования проекта. Как минимум необходимы: план расположения свай с координатами; тип основания и тип сваи (буронабивная свая, лидирующая скважина для забивной сваи или иное); проектный диаметр и проектная глубина одиночной сваи; отметки свай и вертикальная планировка площадки. Сопоставив проектный диаметр и проектную глубину непосредственно с диапазонами PV390 80–600 мм и 0–6 м, можно сразу исключить явно несоответствующие участки. Диаметр и глубина скважины в конечном счёте определяются проектной документацией и типом основания; диапазоны из документации оборудования не являются проектным обоснованием.
2、Документация подземных коммуникаций
Под территорией фотоэлектрической площадки обычно одновременно проложены коллекторные линии, кабели связи, водопровод и канализация, а также существующие трубопроводы за пределами площадки. Назначение этой документации — обозначить зоны вокруг свай, где бурение запрещено, а не определить, может ли оборудование бурить. Необходимо обеспечить: сводную схему подземных коммуникаций площадки; глубину и направление прокладки кабелей; проложенные, но не обозначенные временные линии; контактные данные владельцев существующих трубопроводов вокруг площадки.
В документации не указаны возможности оборудования по работе с подземными коммуникациями, поэтому этот вопрос можно решить только путём предварительного инструктажа и подтверждения на месте, а не за счёт параметров оборудования.
3、Документация площадки и проездов
Эта категория определяет, может ли оборудование прибыть на место и стабильно работать. Значения в скобках — это опубликованные в документации PV390 данные, которые можно использовать для проверки: габаритные размеры 5200×2300×2650 мм; ширина гусеничной ленты 400 мм; угол подъёма 35°. Документы, которые необходимо обеспечить, включают:
- минимальный радиус поворота, ширину дорожного покрытия и несущую способность подъездных дорог — сверить с габаритными размерами машины;
- тип грунта и степень уплотнения временных дорог внутри площадки — сверить с условиями опирания гусеничной ленты шириной 400 мм;
- максимальный продольный уклон, поперечный уклон и степень скользкости между рабочими зонами — сверить с углом подъёма 35°; обратите внимание, что это значение указано в документации, и при фактической работе на склонах необходимо также учитывать поперечный уклон, тип грунта и центр тяжести машины; не следует использовать максимальный угол подъёма в качестве единственного основания для безопасного передвижения;
- минимальное рабочее пространство вокруг свайных точек — должно вмещать габариты машины после остановки и зону качания направляющей рамы;
- распределение перепадов высот и участков с неоднородной твёрдостью грунта — это напрямую влияет на количество корректировок положения при наведении на точку.
4、Геологическая документация и документация о грунтах
В документации PV390 описаны способы работы отдельно для грунтового слоя, лёсса, глины, гравийно-песчаной смеси, слоя обратной засыпки с мусором, сильно выветрелой скальной породы и скального слоя, поэтому перед вводом на площадку необходим как минимум один комплект изыскательской документации, который можно соотнести с этими категориями: генезис и слоистость грунтов; плотность и влажность каждого слоя; размер и содержание гравия, состав и глубина залегания слоя обратной засыпки; глубина залегания и степень сохранности сильно выветрелой скальной породы и скального слоя.
Особо следует отметить слой обратной засыпки с мусором и гравийно-песчаную смесь: в документации для них указаны меры по предотвращению посторонних включений, пустот и локальных заклиниваний, а также выбор бурового инструмента в зависимости от размера частиц и плотности. Если изыскания дают только обобщённое описание «грунтовый слой», их ценность для выбора темпа наведения на точку и бурового инструмента ограничена.
Помимо документации, условия площадки, которые необходимо проверить непосредственно при вводе
Обеспечена ли стабильная позиция для остановки на рабочей зоне

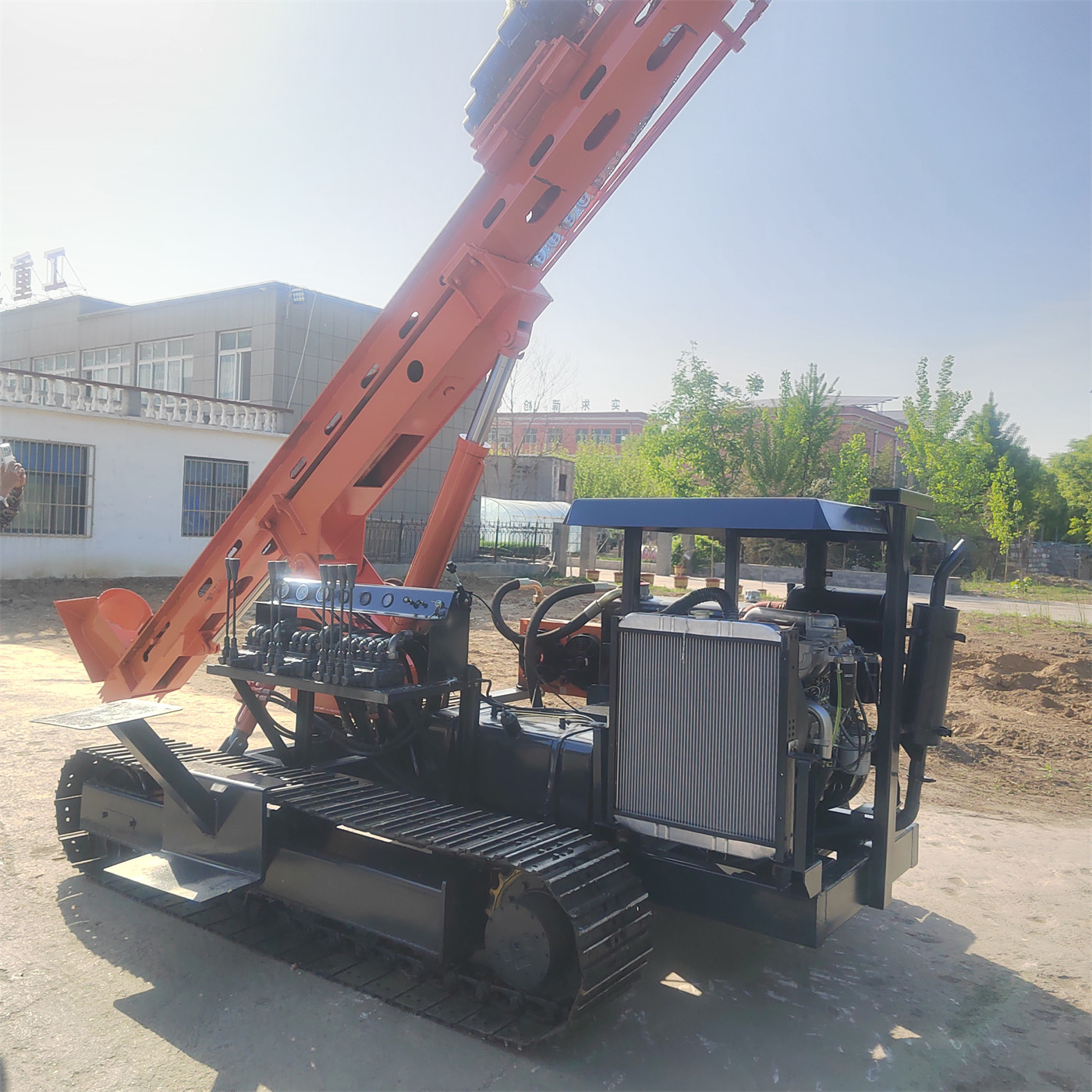

PV390 использует гусеничное шасси, направляющая рама имеет наклон 120°, двусторонние гидроцилиндры для качания влево-вправо и компенсацию продольного хода 50 см. Эти три возможности регулировки положения позволяют сократить повторную точную подстройку машины, но их предпосылкой является устойчивая остановка самого оборудования. При вводе на площадку необходимо поочерёдно убедиться в наличии позиции, где гусеницы могут устойчиво встать, а корпус примерно горизонтален, а не полагаться на регулировку положения для компенсации чрезмерных перепадов высот.
Согласованы ли направление массива и направление качания направляющей рамы
Свайные точки на массивной фотоэлектрической площадке обычно регулярно расположены в одном направлении. Угол между направлением остановки оборудования и направлением массива влияет на количество свайных точек, которое фактически может охватить качание направляющей рамы влево-вправо. В документации нет соответствующего параметра для этого; необходимо на этапе рекогносцировки при вводе пройти по плану свай на месте и определить рациональный способ остановки.
Синхронизирован ли ввод материалов и сопутствующих средств
Сопутствующие средства на этапе предварительного бурения под фотоэлектрические основания обычно включают буровой инструмент, материалы для крепления стенок скважины или немедленной обработки после бурения, а также инструменты для разметки и измерений. В документации не указаны требования к характеристикам этих сопутствующих средств, поэтому они не включены в выводы данной статьи и требуют отдельного подтверждения на уровне проекта в соответствии с проектом основания.
Несколько пунктов подтверждения, которые легко упустить
- Являются ли план свай и проектный диаметр, глубина скважины одной версией; в фотоэлектрических проектах чертежи часто меняются, и несоответствие версий приведёт к переделке;
- Завершена ли на площадке разметка и измерения; наведение буровой установки на точку зависит от уже закреплённых координат, а не от координат на чертеже;
- Проведён ли инструктаж по подземным кабелям и сделаны ли отметки; этот пункт обычно подтверждается совместно строительной организацией и электротехническим подразделением;
- Состояние проезда по подъездным дорогам в дождь или после таяния снега; гусеничная лента шириной 400 мм помогает распределить давление на грунт, но сцепление на грунтовой дороге всё равно меняется в зависимости от влажности;
- Организация управления персоналом в радиусе работы оборудования; во время бурения персонал не должен приближаться к вращающейся буровой штанге, цепному механизму подачи и зоне качания направляющей рамы;
- Доведён ли до бригады порядок остановки и сброса давления при замене ударного бурового инструмента (при работе с сильно выветрелой скальной породой и скальным слоем).
Вопросы, требующие отдельного подтверждения
В документации приведён диапазон возможностей PV390 при диаметре бурения 80–600 мм, глубине бурения 0–6 м и цепной подаче, а также описание подходящих площадок и грунтов. По следующим случаям данная статья не может дать выводы, их необходимо подтвердить у производителя или проектировщика: фактическая скорость проходки и эффективность в конкретных геологических условиях; модель и энергия удара ударного бурового инструмента (в исходной документации этот пункт не указан); сопутствующее решение для крепления стенок скважины или технологии бурения; оценка производительности при непрерывной работе на большом количестве свайных точек.
Кроме того, в документации данного проекта исходная модель указана как SL390, подтверждена как PV390; в данной статье единообразно используется PV390. Фактические геологические условия, тип бурового инструмента, тип сваи, диаметр, угол производства работ и способ эксплуатации могут различаться; окончательная эффективность бурения, качество скважины и результат строительства должны определяться фактическими условиями на площадке и проектом основания.
