«Нужна портативная» — одна из самых частых фраз в запросах на колонковые буровые установки. Однако в модульной и моноблочной конструкциях «портативность» означает не одно и то же: в модульной — обычно то, что установка разбирается на несколько модулей, и вес и габариты каждого модуля снижаются до уровня, позволяющего перевозить их обычным транспортом или перемещать вручную; в моноблочной — скорее то, что при перебазировке и установке на точке сокращаются операции по повторной сборке систем на месте. Если в запросе указано только «нужна портативная», производителю трудно понять, с чем вы столкнулись: с слишком узкой дорогой в горах или с частой сменой точек и нежеланием каждый раз разбирать и собирать установку.
Эта статья не сравнивает, какой тип лучше, а разбивает «портативность» на два проверяемых показателя: вес отдельного транспортного блока и объём работ на месте для возобновления бурения после прибытия на точку. Затем эти показатели соотносятся с данными по модулям CR1000P и конструктивными особенностями моноблочных моделей типа CR1000I, чтобы показать, при каких условиях они применимы, какие условия в материалах не указаны и требуют дополнительного уточнения.
Сначала разберёмся: портативность относится к транспортировке или к установке на точке
Путь колонковой буровой установки от конца дороги до устья скважины обычно включает транспортировку, разгрузку, установку, сборку и наладку. Разница между модульной и моноблочной конструкциями в основном заключается в том, как распределяются трудозатраты до и после этапа «сборка».

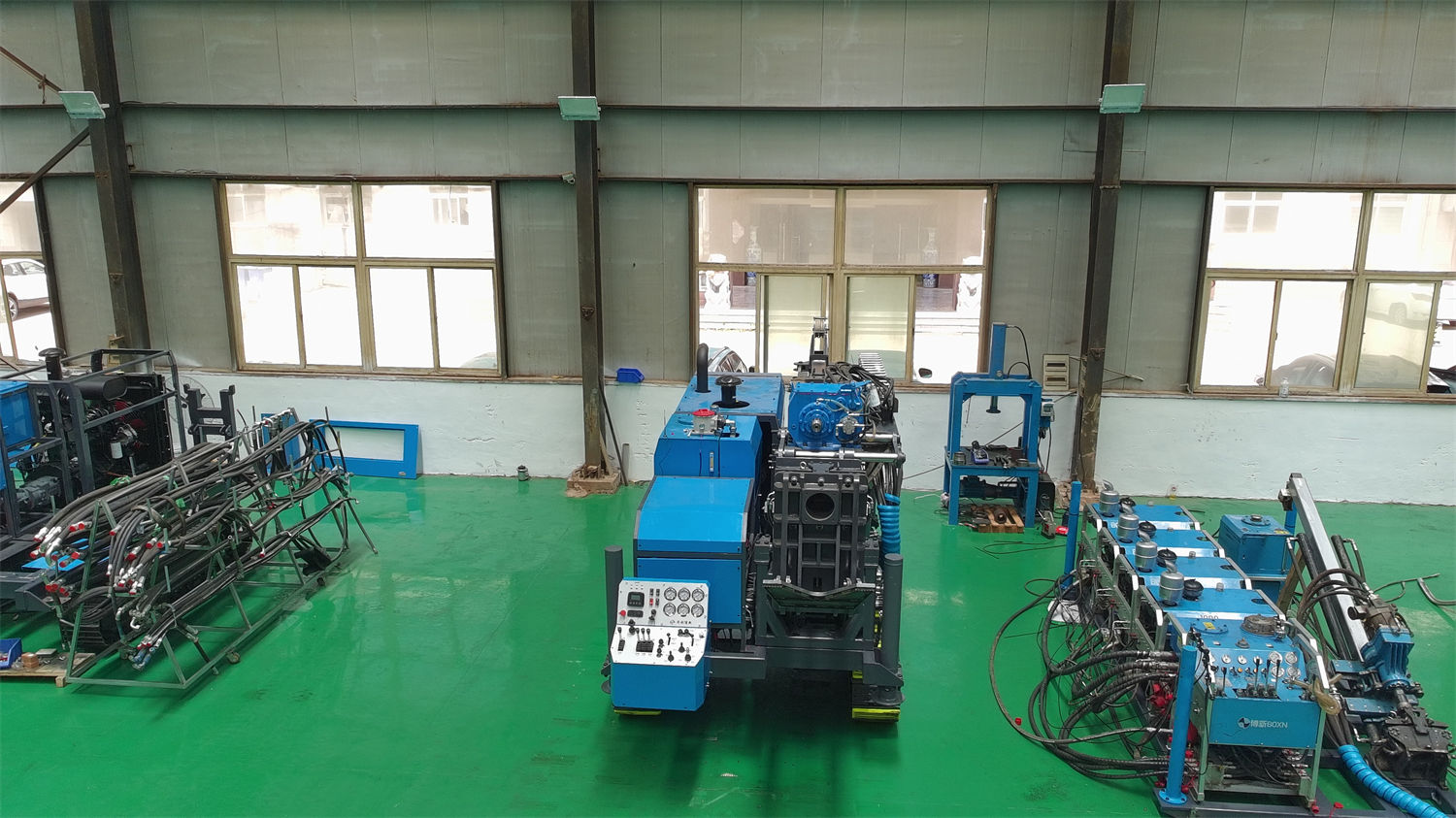

- Модульная: силовая, операторская, гидравлическая, буровая и другие системы разделены на независимые модули, при транспортировке каждый блок по отдельности проходит ограниченные участки, а на месте собираются вместе. Вес отдельного блока снижается, но сборочные работы остаются на площадке.
- Моноблочная: все системы интегрированы на заводе в одну машину или на одно шасси, после прибытия устанавливается в собранном виде, что сокращает операции по подключению гидравлических линий и стыковке привода на месте, но вес машины сосредоточен, и требования к ширине дороги, несущей способности и грузоподъёмности более жёсткие.
Поэтому, чтобы судить, «портативна» ли машина, нельзя смотреть только на то, называют ли её портативной; нужно понять, каких условий проходимости вам не хватает. На точках с узкими горными дорогами, малым радиусом поворота и ограничением по весу на мостах проблема в весе и габаритах отдельного блока; на проектах с открытой площадкой, но частой сменой точек и длительной разборкой-сборкой каждый раз проблема в количестве сборочных операций.
Что означает портативность модульной конструкции: вес модулей и способ транспортировки
В открытых материалах CR1000P приведены ориентировочные веса модулей — это наиболее прямые данные для оценки степени портативности модульной конструкции.
| Модуль | Ориентировочный вес |
|---|---|
| Силовой блок | 180–260 кг |
| Операторский блок | 145 кг |
| Гидравлический блок (с маслом) | 160 кг |
| Буровой блок | 95 кг |
| Общий вес | 1640 кг |
Эти значения показывают: общий вес установки около 1,64 т, но при транспортировке можно перевозить модули по отдельности через ограниченные участки, причём самый тяжёлый силовой блок находится в диапазоне 180–260 кг. Для точек, где нет оборудованных дорог и требуется перемещение вручную или малой механизацией, такая разбивка определяет возможность доставки. Но вес модулей — лишь половина вопроса «можно ли перевезти»; другая половина — фактическая ширина дороги, уклон, повороты и несущая способность мостов и труб, которые в материалах не указаны и должны быть подтверждены проектной организацией после обследования на месте.
В материалах есть ещё одно указание: перед началом работ следует организовать перемещение людей, механизмов или подъёмных средств с учётом веса модулей. Это немаловажно — модульная конструкция означает, что установка разбирается, но это не значит, что после разборки модули можно как угодно перемещать вручную в гору; способ перемещения каждого модуля, количество участников, необходимость лебёдки или канатной дороги должны определяться отдельно с учётом фактического рельефа.
Модульная конструкция не означает снижения возможностей: параметры бурения CR1000P
Часто упускают из виду, что «портативность» модульной конструкции и способность бурить глубокие скважины не исключают друг друга. В открытых материалах CR1000P указаны ориентировочные глубины бурения: BQ — 1150 м, NQ — 1000 м, HQ — 550 м, максимальный крутящий момент вращателя 1100 Н·м, максимальная частота вращения 1250 об/мин, усилие подачи 67 кН, усилие подъёма 130 кН, расход бурового насоса 100 л/мин, давление 7 МПа. Эти значения соответствуют задачам колонкового бурения на глубину порядка километра, а не классу лёгких установок для неглубоких скважин.
Рассматривая эти две группы данных вместе, точное значение портативности модульной конструкции таково: в жертву приносятся время сборки на месте и сложность управления модулями, а не глубина скважины и типоразмер керна. С другой стороны, выбор модульной конструкции предполагает, что проектная организация готова и способна нести трудозатраты на сборку на месте, стыковку трубопроводов, наладку и последующую разборку; если точки расположены близко и меняются часто, эти работы будут повторяться, и их нужно отдельно учитывать в организации строительства.
Что означает портативность моноблочной конструкции: какие операции сокращаются

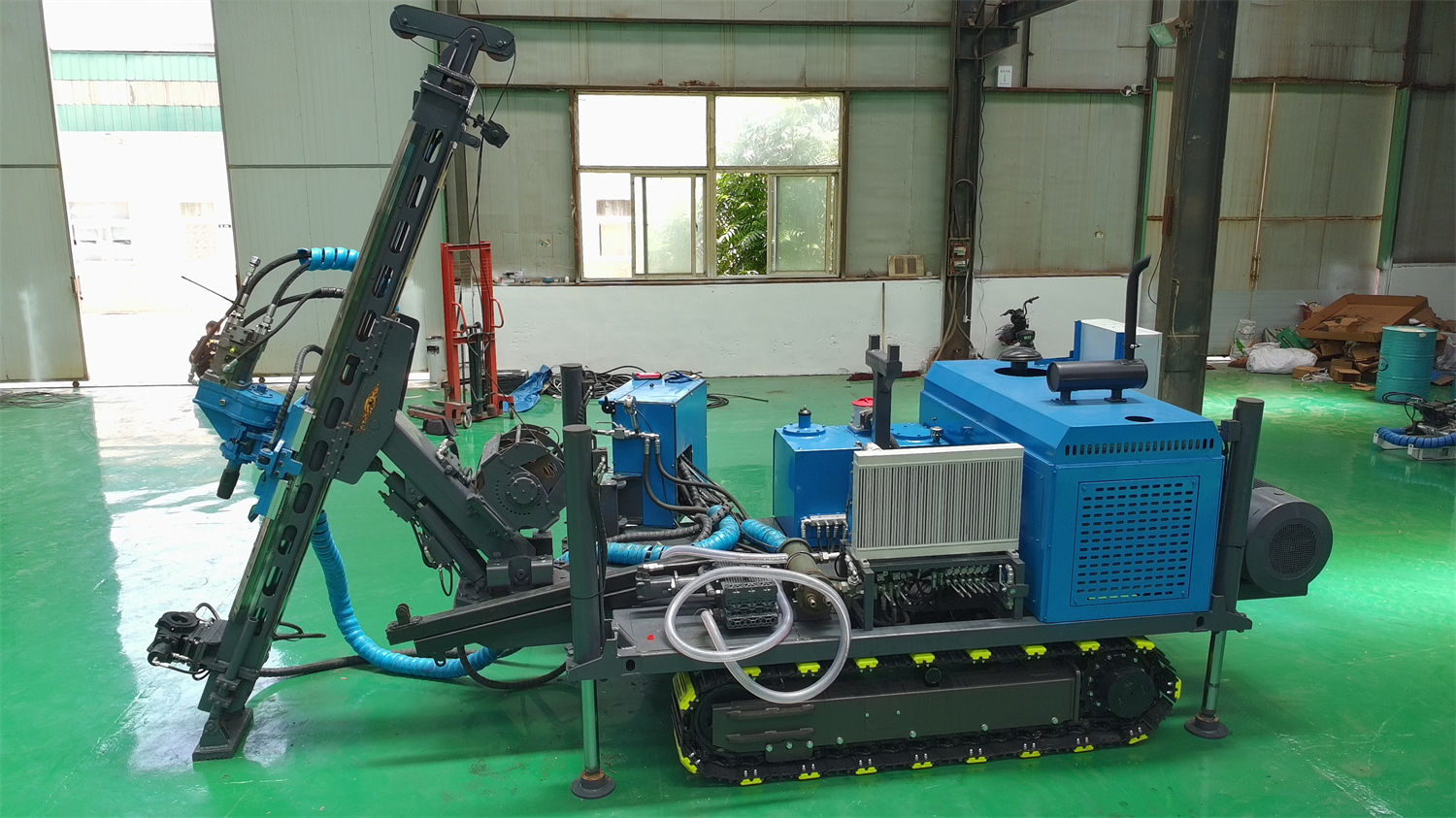

Моноблочная колонковая буровая установка объединяет силовую, гидравлическую, операторскую и другие системы в одном корпусе, и её «портативность» обычно проявляется при перебазировке и установке: машина перемещается на точку в собранном виде, не требуется, как в модульной, разгружать по отдельности и стыковать каждую систему. Например, CR1000I в материалах сайта позиционируется как моноблочная колонковая буровая установка на 1000 м, максимальный крутящий момент 1200 Н·м, угол бурения 45°–90°. Эти параметры показывают, что она также предназначена для колонкового бурения на глубину порядка километра, но конструктивно отличается от CR1000P.
Однако цена моноблочной конструкции — на транспортном этапе: вес машины сосредоточен, подъездные пути должны допускать проход всей машины, требования к поворотам, уклону и несущей способности строже, чем при поэлементной перевозке; если точка находится в бездорожной горной местности, машина не сможет добраться напрямую, и потребуется отдельно оценить возможность строительства дороги, канатной дороги или поэтапной перевалки. Эти суждения нельзя вывести только из слов «моноблочная»; необходимо сверять с фактическим весом, габаритами конкретной модели и дорожными условиями на месте.
Две линии оценки: дорожные условия и частота смены точек
Обобщая различия, при выборе можно идти по двум линиям.
Первая линия: может ли оборудование добраться до точки
- Проезд есть, но узкий, извилистый, с ограничением веса: в первую очередь проверяйте вес и габариты отдельных модулей; модульная конструкция с раздельной перевозкой больше подходит для таких условий.
- Проезд допускает проход всей машины, площадка выдерживает нагрузку: моноблочная конструкция сокращает сборку на месте, после прибытия быстрее переходит в рабочий режим.
- Дорог нет вообще: независимо от типа, сначала нужно решить вопрос перевалки или строительства дороги; модульная конструкция снижает сложность перемещения отдельных блоков, но не отменяет само перемещение.
Вторая линия: как соединяются точки
- Точки разбросаны, цикл бурения на одной скважине длительный: затраты на однократную сборку на месте можно распределить на длительный период работ, модульная транспортировка имеет больше смысла.
- Точки сосредоточены, смена частая: разборка, сборка и стыковка повторяются каждый раз, ценность сокращения операций в моноблочной конструкции очевиднее.
Эти две линии не взаимоисключающие критерии оценки, а последовательность: сначала решается «может ли добраться», затем сравнивается «как работать после прибытия». Если дорожные условия уже не пропускают машину целиком, обсуждать экономию на сборке в моноблочной конструкции не имеет смысла.
Сопутствующие условия и вопросы для уточнения
Независимо от типа, материалы могут ответить только по параметрам самой машины и составу модулей и не заменяют проверку на месте. Следующие вопросы необходимо уточнить у производителя и на площадке до запроса и до прибытия.
- Дороги и несущая способность: ширина в самом узком месте, уклон, радиус поворота, ограничения по весу на мостах и трубах, а также изменения проходимости в сезон дождей или оттаивания.
- Подъём и перевалка: точки строповки модулей или машины, возможность доставки грузоподъёмной техники к устью скважины, необходимость лебёдки или канатной дороги.
- Площадь площадки: для модульной конструкции нужно место для размещения и сборки модулей, для моноблочной — для установки машины и размещения бурильных труб; требования к размерам платформы различаются.
- Объём сборки и наладки: конкретные операции и время на стыковку гидравлических линий, привода и буровой системы на месте для модульной конструкции следует уточнять у производителя, не полагаясь на собственные оценки.
- Разборка и перебазировка: порядок разборки модулей после завершения проекта и последовательность транспортировки, симметричность с прибытием.
- Привод и комплектация: в материалах CR1000P указано требование к мощности дизельного двигателя ≥132 кВт, также возможна конфигурация с электродвигателями 30 кВт×3; конкретный выбор зависит от электроснабжения на площадке, запаса топлива и ремонтных ресурсов и требует отдельной оценки по условиям проекта.
«Портативность» в колонковых буровых установках — относительное понятие, определяемое условиями транспортировки, а не характеристика, которую можно сравнивать вне площадки. Модульная конструкция распределяет вес и оставляет сборку на месте; моноблочная объединяет системы и концентрирует требования к проходимости. Сначала чётко опишите свои дорожные условия и частоту смены точек, а затем смотрите на вес модулей или компоновку конкретной модели — только тогда обоснование выбора будет прочным.
