Утверждение, что прицепной роторный станок с прямой промывкой «устарел», обычно возникает при сравнении с DTH-молотом, эрлифтом или пенной продувкой по скорости бурения одной скважины. Такое сравнение не в пользу роторной прямой промывки, но оно оценивает универсальность, а не применимость. Метод не исчезает целиком — меняется лишь область его применения. На примере опубликованных данных WRTR600 рассмотрим, при каких условиях эта комбинация по-прежнему оправдана.
Сначала о том, что это за комбинация

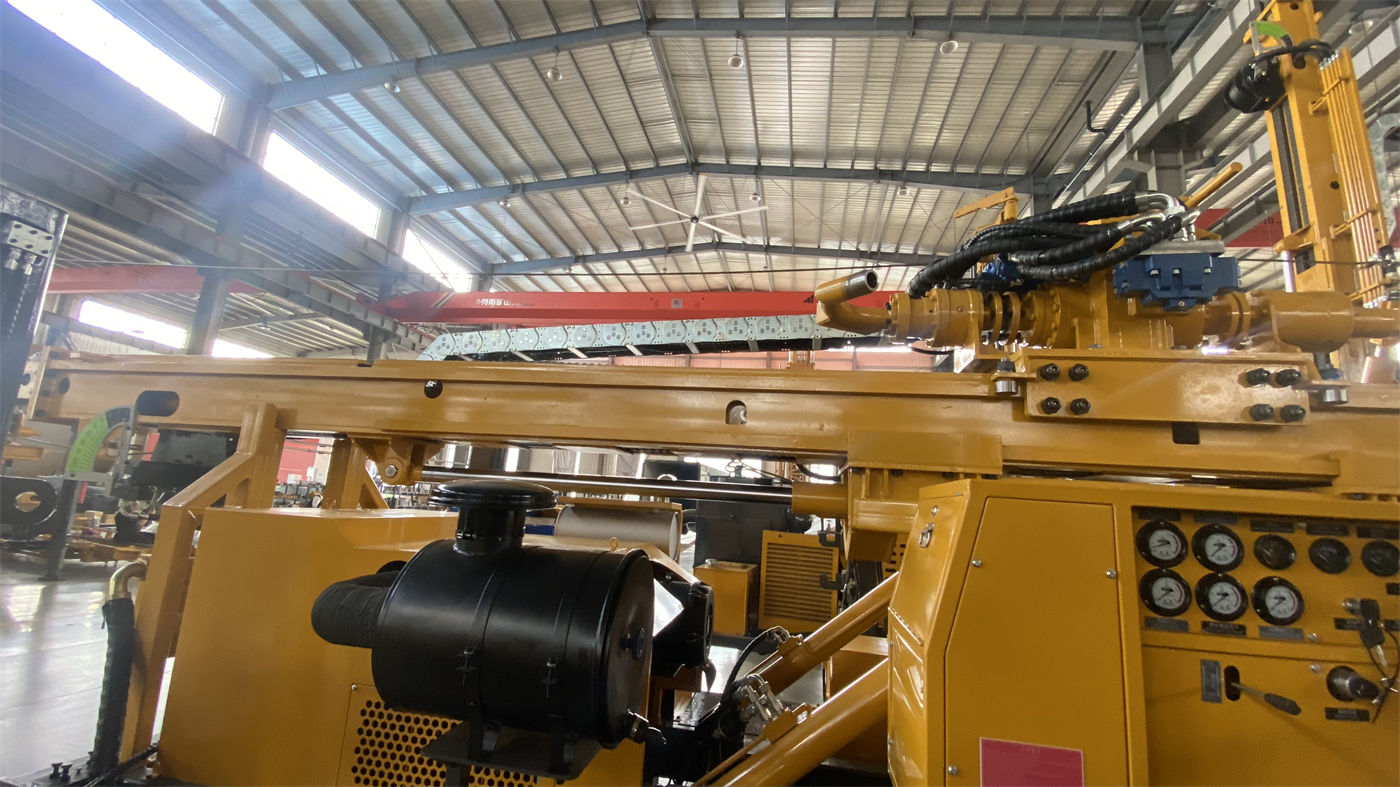

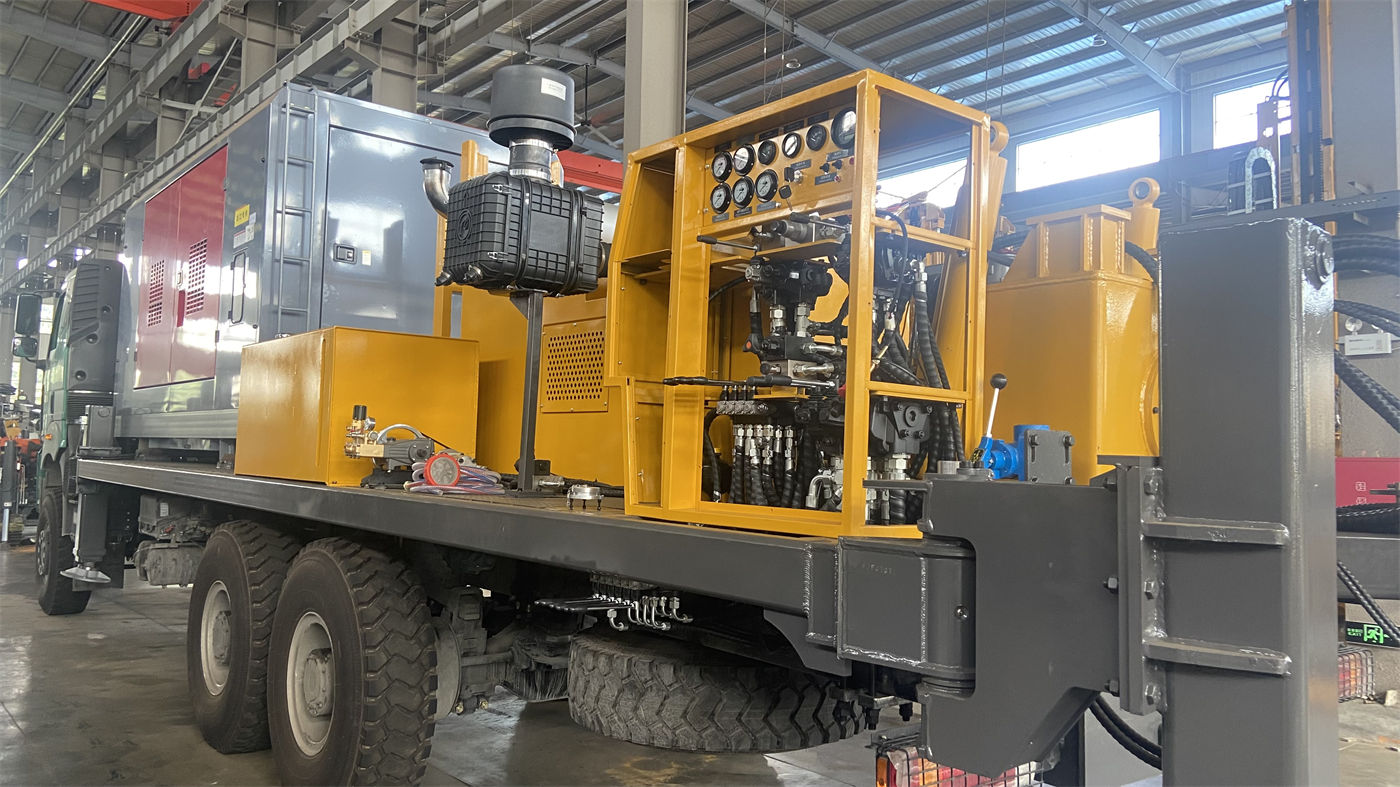

WRTR600 — это прицепная роторная буровая установка для водяных скважин глубиной до 600 м. Способ бурения — вращательный роторный, способ промывки — прямая циркуляция бурового раствора. Дизельный генератор, буровой насос, ротор, двойная лебёдка, мачта, аутригеры и вспомогательный механизм для развинчивания труб смонтированы на прицепном шасси.
Это определяет две базовые характеристики: во-первых, вращение на устье скважины и вынос шлама восходящим потоком раствора; во-вторых, вся система перевозится вместе с машиной, при перебазировании не требуется раздельная транспортировка силового и промывочного оборудования.
Где сузилась область применения
Сужение означает, что в перечисленных ниже условиях роторная прямая промывка перестаёт быть приоритетным вариантом.
- Преимущественно твёрдые породы, и главная цель — непрерывный отбор керна или быстрое прохождение породы. В опубликованных данных прямо указано: если проект требует непрерывного качественного керна, следует использовать специализированную керноотборную установку. WRTR600 может применяться для гидрогеологических исследований и бурения в обычных породах, но форма отбора проб не является непрерывным керном.
- Высокая доля твёрдых пород, приоритет — скорость проходки одной скважины. В материалах отмечено, что для выветрелых и смешанных грунтово-скальных пород можно использовать шарошечные, лопастные и другие вращательные долота, но по скорости разрушения породы DTH и подобные методы находятся в иной плоскости сравнения. Сама установка не обеспечивает пневматического бурения.
- Засушливые районы, сильные поглощения, невозможность создать циркуляцию раствора. Промывка раствором — ключевая система этой установки; если циркуляцию не удаётся установить, страдают и вынос шлама, и крепление стенок. В материалах предлагается корректировать свойства раствора, применять временные или ступенчатые обсадные колонны, а не менять циркуляционную среду.
Что не сузилось и по-прежнему актуально
С другой стороны, в следующих условиях роторная установка с прямой промывкой подходит даже лучше.
Проекты в рыхлых покровных отложениях, песках и гравии
Здесь раствор выполняет не только функцию выноса шлама. В материалах по грунтовым и глинистым породам указано: вязкость раствора следует регулировать в зависимости от проницаемости, диаметра скважины и выхода раствора. Слишком жидкий раствор может недостаточно выносить шлам и приводить к обрушению стенок, слишком густой — увеличивает сопротивление циркуляции и нагрузку на насос. В песках, гравии и рыхлых покровных отложениях возможны обрушения и поглощения; можно применять временные или ступенчатые обсадные колонны, сначала создавая устойчивый интервал, затем углубляясь. Комбинация «раствор для крепления стенок + обсадные трубы» — именно то, благодаря чему роторная прямая промывка давно используется для сооружения водяных скважин.
Скважины большого начального диаметра
Максимальный диаметр бурения WRTR600 — 500 мм, диаметр проходного отверстия ротора также 500 мм. Размер проходного отверстия определяет, какой диаметр бурильных труб, обсадных колонн и части инженерного инструмента может пройти. Для проектов водоснабжения посёлков, сельскохозяйственного орошения, части фундаментных работ, где требуются большой диаметр скважины и пространство для обустройства, это важнее скорости проходки одной скважины. Диаметр бурения всё равно определяется с учётом геологии и проекта скважины.
Удалённые площадки без стабильной электросети
Установка оснащена дизельным генератором SCGC-200 кВт, номинальная мощность 200 кВт, номинальное напряжение 380 В, номинальный ток 360 А, частота 50 Гц — для питания бурового насоса, гидронасоса и вспомогательного электрооборудования. На площадках без надёжного электроснабжения эта автономная система может работать независимо.
Организация работ на нескольких объектах подряд
Ценность прицепной конструкции не в самом бурении, а в перебазировании. Весь буровой комплекс может перевозиться между объектами подходящим тягачом, что снижает сложность раздельной транспортировки мачты, силового и промывочного оборудования. Для подрядчиков, работающих на рассредоточенных скважинах водоснабжения посёлков и сельхозорошения с коротким циклом одной скважины, это адекватная схема организации работ.
Несколько групп параметров, которые нужно читать вместе
Оценка применимости не может основываться только на цифре «600 метров». Следующие группы значений взаимно ограничивают друг друга.
| Группа параметров | Значения | Что ограничивает |
|---|---|---|
| Макс. глубина / макс. диаметр | 600 м / 500 мм | Верхний предел комбинации глубины и диаметра; на практике зависит от пород, инструмента, циркуляции раствора, обсадных колонн и сопротивления в скважине |
| Скорость ротора / теоретический крутящий момент | 38 / 57 / 85 об/мин, ок. 13,8 / 9,2 / 6,2 кН·м | Низкая передача — высокий момент, подходит для большого диаметра, тяжёлого инструмента, пород с высоким сопротивлением; высокая скорость — для этапов с меньшим сопротивлением |
| Подача / давление / мощность привода насоса | 8,4–16,6 л/с, 5–10 МПа, двигатель 90 кВт | Возможности по выносу шлама, охлаждению долота, поддержанию устойчивости стенок и контролю давления в скважине |
| Нагрузка вертлюга / внутр. диаметр | макс. 30 т / 63,5 мм | С ростом глубины увеличивается собственный вес бурильной колонны и трение о стенки; требуется согласование с лебёдкой, ведущей трубой и бурильными трубами |
| Тяговое усилие основной / вспомогательной лебёдки | 40 кН / 30 кН | Соответственно для подъёма инструмента, вспомогательных операций с обсадными трубами, перемещения инструмента |
Мачта выпускается в двух вариантах: короткая — полезная высота 12 м, с ведущей трубой 7,5 м и бурильными трубами 5,5 м; длинная — полезная высота 15 м, с ведущей трубой 10,5 м и бурильными трубами 9 м. Транспортные габариты короткой мачты ок. 15100 × 2480 × 4100 мм, длинной — ок. 16630 × 2480 × 4100 мм. Длинная мачта сокращает число наращиваний, но увеличивает транспортные габариты; перед межрегиональными работами необходимо уточнить ширину дорог, радиусы поворотов, несущую способность мостов и ограничения по высоте.
Она может делать и другое, но не должна считаться универсальной
В типовых областях применения WRTR600 указаны: глубокие водяные скважины, сельское, промышленное и коммунальное водоснабжение, разведка и частичное бурение геотермальных скважин средней и большой глубины, гидрогеологические исследования и часть фундаментных работ. Этот список сам обозначает границы: основное назначение — средние и глубокие подземные воды, геотермальные и изыскательские работы возможны, но требуют дополнительных условий, а для непрерывного качественного керна нужна другая машина.
При геотермальном бурении помимо глубины необходимо учитывать температуру пород, циркуляционную среду, требования к обсадным колоннам и цементированию — это выходит за рамки опубликованных данных и требует отдельного согласования по проекту.
Что рекомендуется письменно подтвердить перед закупкой
- Короткая или длинная мачта: выбор с учётом организации бурения по глубине и дорожных условий перебазирования, а также подтверждение окончательных транспортных габаритов и местных ограничений по высоте и ширине.
- Схема адаптации параметров раствора на площадке: подходы к регулированию вязкости для разных пород, необходимость резерва временных или ступенчатых обсадных колонн.
- Соответствие инструмента и глубины: расчёт соотношения собственного веса бурильной колонны, трения и нагрузки 30 т на вертлюг при планируемом диаметре и глубине.
- Условия реализации фактической глубины и диаметра: в материалах указано, что фактическая глубина и диаметр зависят от пород, инструмента, циркуляции раствора, обсадных колонн и сопротивления в скважине; окончательный результат определяется полевыми условиями.
- Безопасность и проверки: перед началом работ проверить мачту, лебёдки, канаты, вертлюг, ротор, буровой насос, генератор и электросистему; при подъёме мачты убедиться в отсутствии воздушных линий и препятствий сверху; при циркуляции раствора следить за рукавами высокого давления, давлением насоса и утечками; персонал не должен находиться под подвешенным инструментом или рядом с вращающимися частями.
Граница выбора метода — не новизна, а соответствие геологическим условиям, требованиям к скважине и способу организации работ.
