Потребность проекта уровня 1500 метров применительно к оборудованию часто сжимается до одной фразы: нужны более высокие параметры. В результате порядок отбора становится таким: сначала смотрят на глубину бурения, затем на усилие подъёма и крутящий момент, и склоняются к тому, у кого цифры больше. Проблема этого подхода не в сравнении параметров, а в том, что после раздельного сравнения взаимосвязанного набора условий ошибочно предполагается, будто числовые значения могут заменять друг друга. В открытых данных WR1500S одновременно присутствуют значения 1500 м, 105–1000 мм, 80 т, 31000/15500 Н·м, 9,6 м, 28 т, 1,65–8 МПа, 16–120 м³/мин — как раз это позволяет показать, что именно ограничивает каждое из них.
Глубина бурения — это описание предельной возможности оборудования
В данных WR1500S указана максимальная глубина бурения 1500 м. «Уровень 1500 метров» означает, что проектный диапазон глубины скважины оборудования доходит до этой отметки, а не обозначает конечную глубину конкретного проекта. Фактическая глубина скважины также определяется гидрогеологическими условиями, диаметром, бурильными трубами, компрессором и проектом обустройства скважины. В том же фрагменте данных указано, что оборудование применимо к рыхлым грунтам и скальным породам; это означает, что доступность верхнего предела 1500 м в разных породах неодинакова, а сами данные не содержат конечной глубины с разбивкой по породам — эту часть необходимо уточнять отдельно по проекту.
Верхний предел диаметра бурения обратно ограничивает глубину
Диапазон диаметра бурения WR1500S составляет 105–1000 мм. Диаметр и глубина бурения — не два независимых показателя: чем больше диаметр, тем больше требуется вынос шлама на единицу длины скважины, крутящий момент и запас по усилию подъёма. В данных сказано: «чем больше диаметр, тем выше требования к компрессору, буровому инструменту, обсадным трубам, крутящему моменту вращения и грузоподъёмности», но таблица соответствия достижимой глубины для каждого диаметра не приводится. Поэтому из «максимум 1500 м» и «максимум 1000 мм» нельзя напрямую вывести, что «при диаметре 1000 мм также можно пробурить 1500 м».
Усилие подъёма решает проблему веса бурильной колонны в скважине
В данных для WR1500S указаны усилие подъёма 80 т, осевое давление 16 т, скорость быстрого подъёма 28 м/мин, скорость быстрого подачи 44 м/мин. Эти значения относятся к операциям спуска-подъёма и подачи. С увеличением глубины скважины собственный вес бурильной колонны, трение о стенки скважины, вес обсадных труб и локальные заклинивания суммируются, поэтому грузоподъёмность образует фактическую границу глубины. Однако в данных также указано, что при аномальном сопротивлении следует в первую очередь очищать скважину, плавно поднимать и оценивать состояние в скважине; это показывает, что усилие подъёма не предназначено для принудительного извлечения при заклинивании.
Крутящий момент вращения и частота вращения должны пониматься в паре
Максимальный крутящий момент вращения WR1500S составляет 31000/15500 Н·м при максимальной частоте вращения 70/140 об/мин. Пояснение к этим двум группам значений в данных таково: низкая скорость и высокий крутящий момент больше подходят для большого диаметра, твёрдых пород и условий с высоким трением; более высокая частота вращения подходит для относительно стабильных участков скважины с меньшим сопротивлением; в процессе работ следует динамически регулировать в зависимости от нагрузки на бурильную колонну, выноса шлама и состояния бурового инструмента. Это не формулировка «двух выбираемых ступеней» и не пояснение того, как осуществляется непрерывный переход между двумя группами значений — этот момент в данных не охвачен.
Бурильная труба 9,6 м влияет на частоту наращивания и организацию площадки
В данных указана поддержка бурильных труб 9,6 м, рекомендуемый диаметр бурильных труб 114/127 мм. Длинные бурильные трубы сокращают число операций наращивания и разъединения при сверхглубоких скважинах, но одновременно требуют достаточного рабочего пространства на площадке и более регламентированной организации перемещения труб. В данных также отмечено, что бурильные трубы 9,6 м обычно требуют отдельной транспортировки. Иными словами, характеристики бурильных труб одновременно затрагивают эффективность, площадку и транспортировку — нельзя смотреть только на число наращиваний.
Давление и расход воздуха должны выполняться одновременно

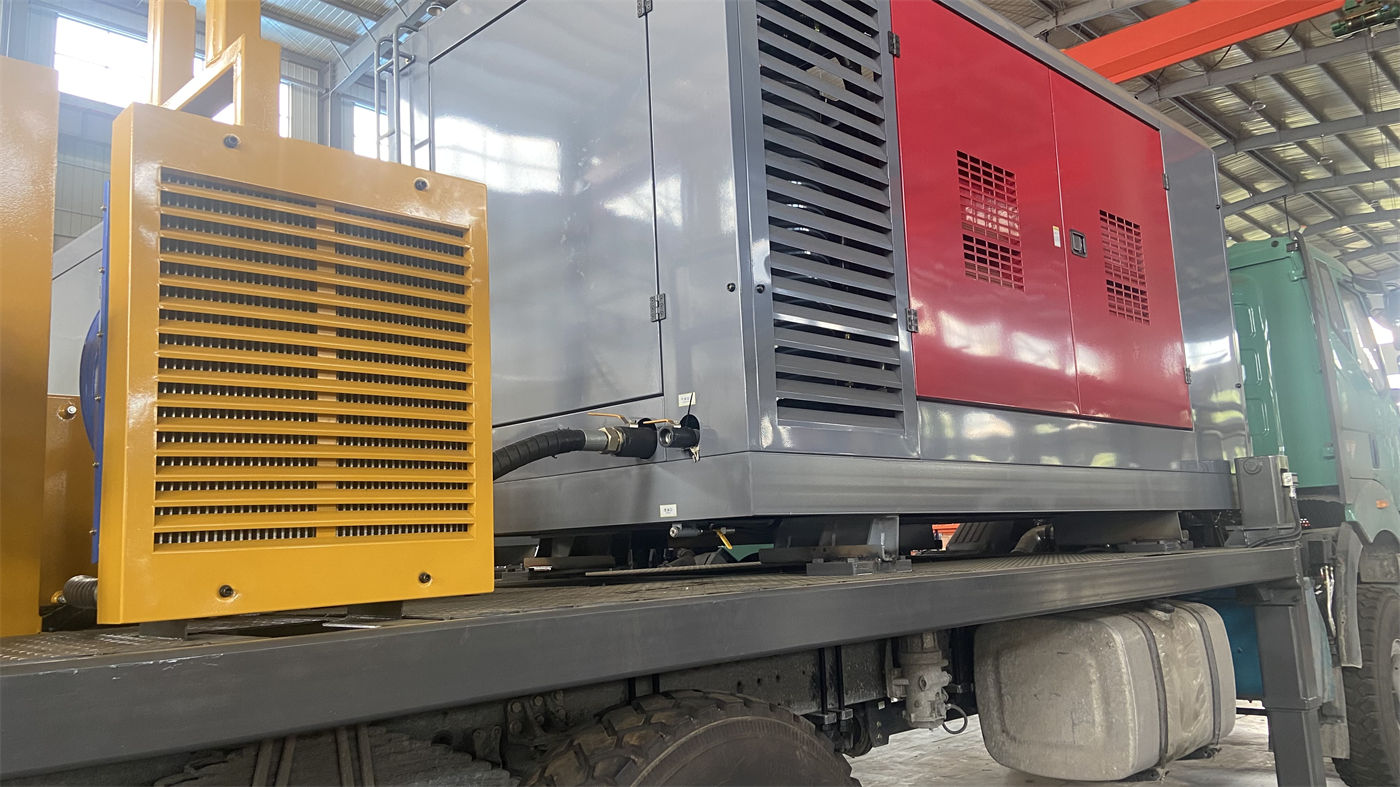

При бурении погружным пневмоударником DTH для WR1500S рекомендуемое рабочее давление составляет 1,65–8 МПа, рекомендуемый расход воздуха — 16–120 м³/мин. В данных чётко указано, что давление и подача должны одновременно удовлетворять потребности пневмоударника и выноса шлама из забоя, иначе возможны недостаточная сила удара, затруднённый вынос шлама и накопление шлама на забое. Для проектов уровня 1500 метров и большого диаметра требования к подаче компрессора очень высоки, но таблица подбора компрессора для конкретного сочетания глубины и диаметра в данных не приводится.
Транспортировка и площадка — также одно из упрощаемых ограничений
Общий вес WR1500S составляет около 28 т, габаритные размеры — около 11,5 × 2,6 × 3,5 м, применяется телескопическая мачтовая конструкция. В данных поясняется, что телескопическая мачта помогает снизить сложности транспортировки, связанные с фиксированной длинной мачтой, однако для оборудования класса 28 т всё равно необходимо заранее планировать проезд по дорогам, погрузку, повороты на площадке и перемещение внутри строительной площадки. При межрегиональной транспортировке необходимо уточнить грузоподъёмность низкорамного прицепа, ограничения по высоте дорог, несущую способность мостов и пространство для поворотов. Эти условия не связаны с глубиной бурения, но также могут определить, сможет ли оборудование прибыть на место.
Что данные могут подтвердить, а что нет
- Могут подтвердить: оборудование относится к уровню 1500 метров; диапазон диаметра 105–1000 мм; усилие подъёма 80 т, осевое давление 16 т; двухрежимный крутящий момент 31000/15500 Н·м и 70/140 об/мин; поддержка бурильных труб 9,6 м, рекомендуемые 114/127 мм; диапазоны давления и расхода воздуха; общий вес и габаритные размеры; две вспомогательные лебёдки 5 т и 2,5 т.
- Не могут подтвердить: фактически достижимую глубину при определённом диаметре и определённых породах; соотношение пересчёта между усилием подъёма и крутящим моментом; конкретные модели и количество компрессоров; полное изменение габаритов телескопической мачты в развёрнутом и сложенном состоянии; фактическую скорость бурения в определённых породах.
- Требуется уточнить: разрез пород по проекту и положение водоносных горизонтов; конечный диаметр скважины и конструкцию обустройства; конкретное сочетание бурового инструмента и обсадных труб; схему комплектации компрессорами; условия дорог и организации площадки.
Упрощение сверхглубокого бурения до «увеличения параметров» как раз и скрывает взаимные ограничения между этими параметрами. При подборе оборудования полезнее сначала составить набор условий — глубина, диаметр, породы, бурильная колонна и конструкция скважины — а затем по пунктам сверить, до какого этапа это подтверждается данными оборудования, а не охваченные данными части явно оставить для уточнения с производителем.
