Термин «мини-гусеничная буровая установка для водяных скважин» указывает на две группы признаков: компактный корпус и гусеничный ход. Он не описывает верхнюю границу возможностей, поэтому из него нельзя делать обратный вывод, что установка «пройдёт где угодно». Чтобы чётко определить, для каких площадок она подходит лучше, нужно разложить «подходит» на несколько условий, с которыми можно сопоставлять. Данные по WR220SE на нашем сайте достаточно полные, поэтому ниже используем её как эталонный образец и сопоставляем по пунктам; другие компактные гусеничные модели можно проверять в том же порядке.
«Мини-гусеничная» описывает проходимость и ход, а не способность к бурению
Габариты WR220SE составляют примерно 3950 × 1750 × 2250 мм, масса машины — около 4,7 т, ширина при погрузке — 2,6 м. Эти цифры определяют несколько вещей: пройдёт ли она по определённой дороге, сможет ли встать на определённой рабочей позиции, какой ширины кузов потребуется для перевозки. Они не определяют, на какую глубину можно бурить и какой диаметр скважины можно получить.
Границы по бурению задаются другой группой параметров: максимальная глубина бурения — 220 м, диаметр скважины — 140–254 мм, способ бурения — водовоздушный. Эти две группы параметров отвечают на разные вопросы; если рассматривать их вместе, легко прийти к выводам, не соответствующим реальной площадке.
Проходимость площадки: ограничивает обычно ширина, а не длина
Ширина корпуса порядка 1700 с лишним миллиметров — причина, по которой такую технику постоянно упоминают в сельских условиях. В материалах указаны подходящие поверхности: сельские дороги, сельхозугодья, сады, щебёночные площадки и обычные неровные площадки; рассматривать это можно с двух точек зрения — проезда и стоянки:
- Подъездной путь: компактный корпус снижает требования к ширине дороги, но возможность проезда всё равно нужно оценивать по фактической ширине дороги, радиусу поворота, несущей способности основания и воздушным препятствиям; в материалах не указаны минимальный радиус поворота или дорожный просвет.
- Рабочая позиция: на точках с очень малым пространством легче встать и скорректировать положение скважины, но вокруг устья скважины всё равно нужно оставить место для работы со штангами и удаления шлама; это также нужно рассчитывать по месту.
- Транспортировка: ширина при погрузке 2,6 м и масса около 4,7 т соответствуют транспортному профилю машин малого и среднего класса; фактический транспорт и способ крепления следует уточнять по дорожным условиям и правилам перевозки.
Ход и преодоление подъёмов: что означают 2,5 км/ч и справочные 30°
Эти два числа легко понять неправильно. Скорость хода около 2,5 км/ч описывает эффективность перемещения — перестановка в пределах площадки и короткие переезды не будут слишком медленными, но из этого нельзя делать вывод, что установка может самостоятельно проходить большие расстояния; максимальная способность преодолевать подъём, справочно 30°, описывает предельный уклон, а фактическая возможность подъёма зависит ещё и от того, скользкая ли поверхность, непрерывный ли уклон, каково положение центра тяжести и находится ли мачта в транспортном положении.
В материалах есть ещё одно замечание, которое стоит привести дословно: перед фактическим подъёмом и переездом следует оценивать степень скользкости поверхности, уклон и положение центра тяжести; мачта должна находиться в безопасном транспортном положении. Суть этого замечания в том, что 30° — справочное значение, а не разрешение на проезд.
Опора и выравнивание: высокие выносные опоры 1,4 м — возможность с условиями

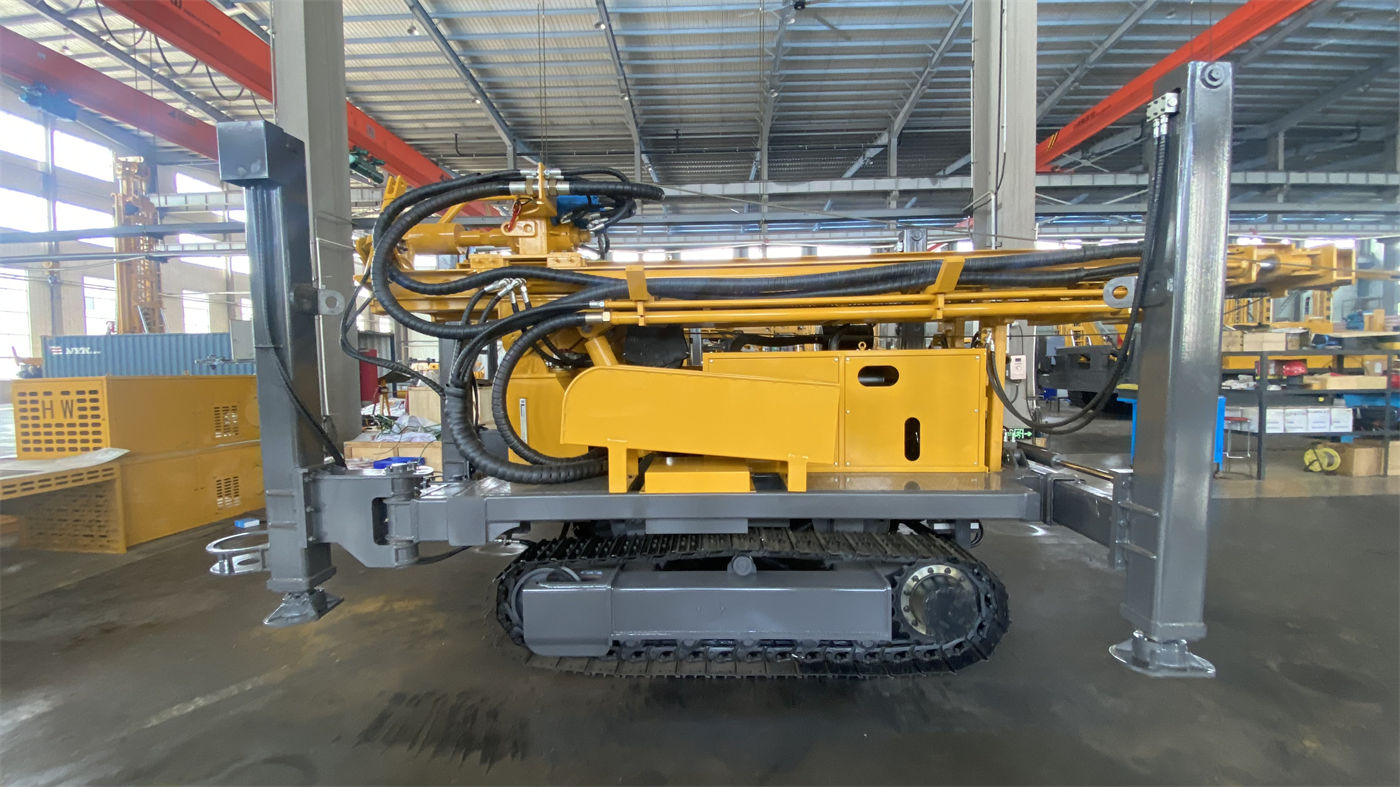

Ход высоких выносных опор составляет 1,4 м; их назначение — помочь установке выполнить опору и выравнивание на слегка неровной площадке. Ключевое слово здесь — «слегка». В материалах также указано направление действий для мягкого грунта: добавить подкладки, чтобы опоры не проседали.
Отсюда можно очертить границы таких площадочных условий: на краю сельхозугодий, в саду, во дворе, внутри ограждения, если неровности лишь незначительные, хода опор может хватить; если поверхность рыхлая или имеется обратная засыпка, сначала нужно решить вопрос опирания, а затем говорить о бурении. Перед официальным началом бурения следует убедиться в устойчивости машины и направлении мачты, чтобы просадка грунта не повлияла на искривление скважины и безопасность бурения.
Запас по поиску воды: когда класс 220 м даёт преимущество
В материалах типовые применения WR220SE описаны так: скважины для орошения сельхозугодий, садовые водяные скважины, водоснабжение питомников, водоснабжение теплиц, бытовые скважины в сельской местности, небольшие общественные скважины, водоснабжение на уровне села, скважины для водопоя скота и малые проекты водоснабжения в пастбищных районах. Если посмотреть на эти сценарии вместе, общее у них — небольшой масштаб одной скважины и рассредоточенные точки водопотребления.
Разница класса 220 м по сравнению с более компактными установками описана в материалах как «больший запас по поиску воды», особенно для холмистых районов, зон богарного земледелия и районов сезонного орошения с заметными колебаниями уровня подземных вод. Это суждение требует предварительного условия: запас нужен только тогда, когда водоносный горизонт оказывается глубже, чем ожидалось. Фактическая глубина скважины всё равно должна определяться по местным гидрогеологическим данным и положению водоносного горизонта. С другой стороны, если местная глубина залегания водоносного горизонта долговременно стабильна в более мелком диапазоне, этот запас может не быть решающим фактором.
Водовоздушный режим: в условия площадки входит и «можно ли использовать воздух»
WR220SE поддерживает водовоздушное бурение и позволяет выбирать технологию по условиям пласта: в грунтах, глинах и рыхлых покровных отложениях главное — стабилизация скважины и удаление шлама; после входа в выветрелые или более монолитные скальные породы можно применять пневматическое бурение с погружным пневмоударником и компрессором. В материалах прямо указано, что водовоздушный режим — это не простое переключение.
Это означает, что в условиях площадки есть ещё один пункт: может ли быть реализована пневматическая технология. В материалах приведены справочные данные по компрессору: рабочее давление 1,7–2,5 МПа, расход воздуха 17–31 м³/мин; подбор выполняется по диаметру скважины, типоразмеру погружного пневмоударника, целевой глубине, высоте над уровнем моря и твёрдости породы. Есть ли на площадке место для размещения компрессора, разумно ли расстояние подачи воздуха, нужна ли дополнительная транспортная мощность — всё это следует уточнить до начала работ.
| Условие площадки | Описание, которое подтверждают материалы | Что всё равно нужно уточнить отдельно |
|---|---|---|
| Подъездной путь | Ширина корпуса около 1750 мм, компактная конструкция | Фактическая ширина дороги, повороты, несущая способность и воздушные препятствия |
| Ровность площадки | Компактный корпус подходит для сельской и аграрной среды | Глубина рабочей зоны и место для удаления шлама у устья скважины |
| Уклон | Максимальная способность преодолевать подъём справочно 30° | Скользкость, непрерывность уклона и положение центра тяжести |
| Опора на грунт | Ход высоких выносных опор 1,4 м | Толщина мягкого грунта и схема подкладок |
| Глубина поиска воды | Максимальная глубина бурения 220 м | Фактическое положение местного водоносного горизонта и глубина скважины |
| Источник энергии | Дизель Yuchai 48 кВт, может работать независимо от стационарной электросети | Расстояние подвоза топлива и условия по выбросам на площадке |
Дизельный привод и полевые площадки
В материалах указана силовая установка — двигатель Yuchai 48 кВт, а также отмечено, что дизельный привод позволяет установке самостоятельно работать на площадках без стационарной электросети и подходит для более отдалённых сельскохозяйственных и животноводческих условий. Это подтверждает следующее суждение: наличие стабильного сетевого электроснабжения не является жёстким предварительным условием для установки. Это не подтверждает суждение, что на любую полевую площадку можно беспрепятственно заехать — это вопрос проходимости, а не формы привода.
Два замечания, связанных с площадкой, в процессе работ
В материалах есть два замечания, связанных с площадкой и состоянием пласта; они носят пояснительный характер, а не являются инструкцией по эксплуатации. Во-первых, в песчаных слоях и песчано-гравийных отложениях возможны обрушение стенок скважины, прихват бурового снаряда и увеличение диаметра; при обильных подземных водах это проявляется сильнее; для таких пластов следует в первую очередь рассматривать защиту стенок скважины и сопровождение обсадной трубой. Во-вторых, при встрече с трещинами и зонами дробления следует снижать скорость подачи, поддерживать непрерывную очистку скважины и наблюдать за изменениями давления воздуха и возврата воды. Эти два замечания, в свою очередь, подсказывают заказчику выбора: заранее чётко указать основные типы пластов на площадке полезнее, чем потом объяснять ситуацию в скважине.
Кроме того, скорость быстрого подъёма 30 м/мин и скорость быстрой подачи 60 м/мин описывают быстрое перемещение силового вертлюга и операции со штангами, а не фактическую скорость бурения. Реальная производительность проходки зависит от твёрдости пласта, диаметра скважины, износа бурового инструмента, возможностей компрессора и способа работы оператора.
Суждения, которые материалы подтверждают и не подтверждают
С учётом сказанного из открытых данных можно сделать вывод: мини-гусеничная буровая установка для водяных скважин типа WR220SE лучше подходит для сельскохозяйственных и сельских условий с ограниченным подъездным путём, стеснённой рабочей позицией, небольшим масштабом одной скважины, рассредоточенными точками водопотребления и возможными колебаниями уровня подземных вод. В материалах подходящие поверхности указаны как сельские дороги, сельхозугодья, сады, щебёночные площадки и обычные неровные площадки; это может служить основанием для такого вывода.
К суждениям, которые материалы не подтверждают, относятся: возможность проезда по конкретной дороге или подъёму; окончательная глубина конкретной скважины и результат её обустройства; фактическая эффективность бурения в определённом пласте; а также необходимость дополнительного оборудования помимо пневматической технологии. Всё это следует определять после учёта условий на месте, местных гидрогеологических данных и подтверждения производителя. Поскольку фактические геологические условия, инструмент в скважине, угол бурения и способ работы различаются, окончательная эффективность бурения, глубина и результат обустройства скважины определяются фактическими условиями на площадке.
