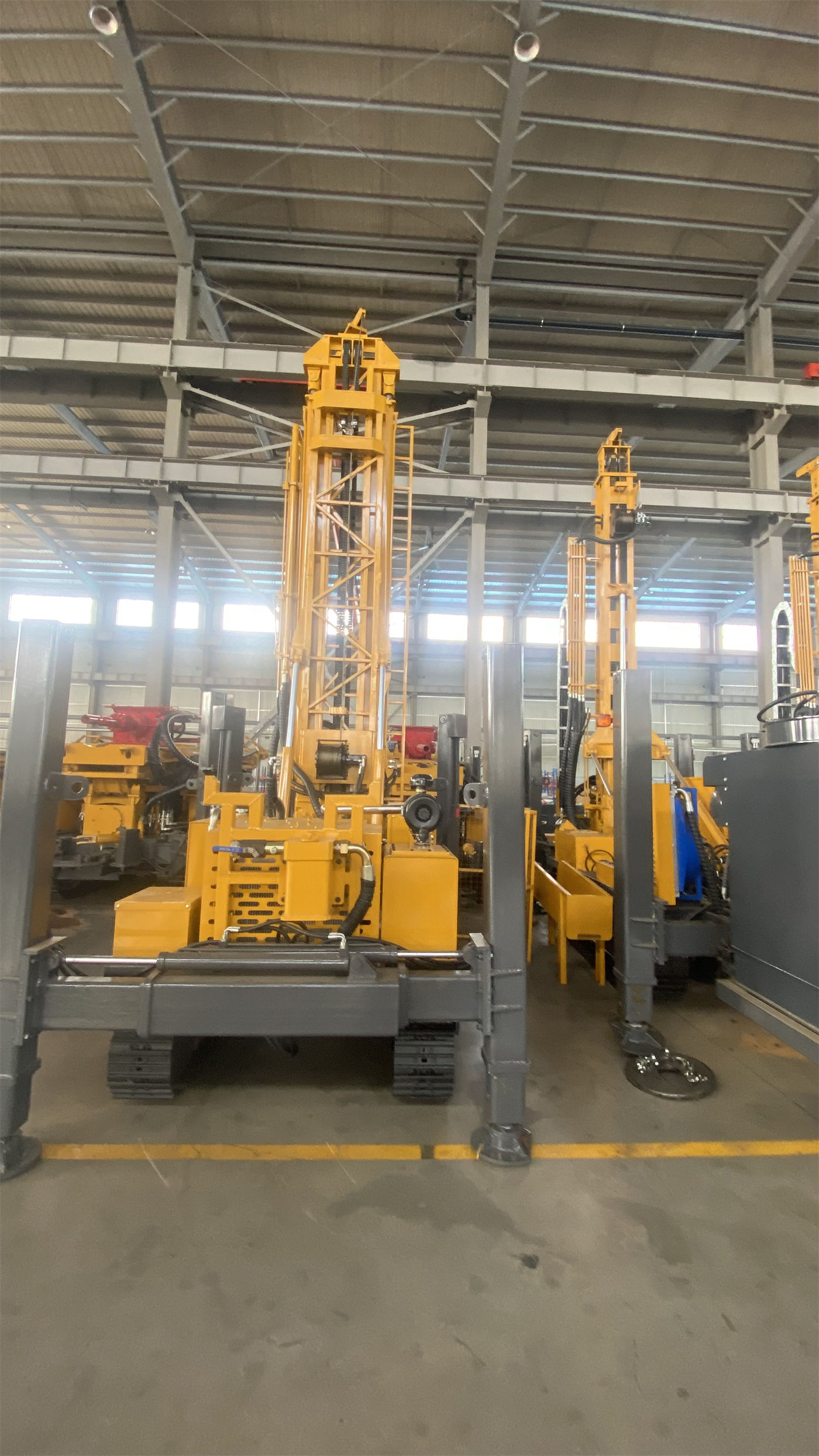

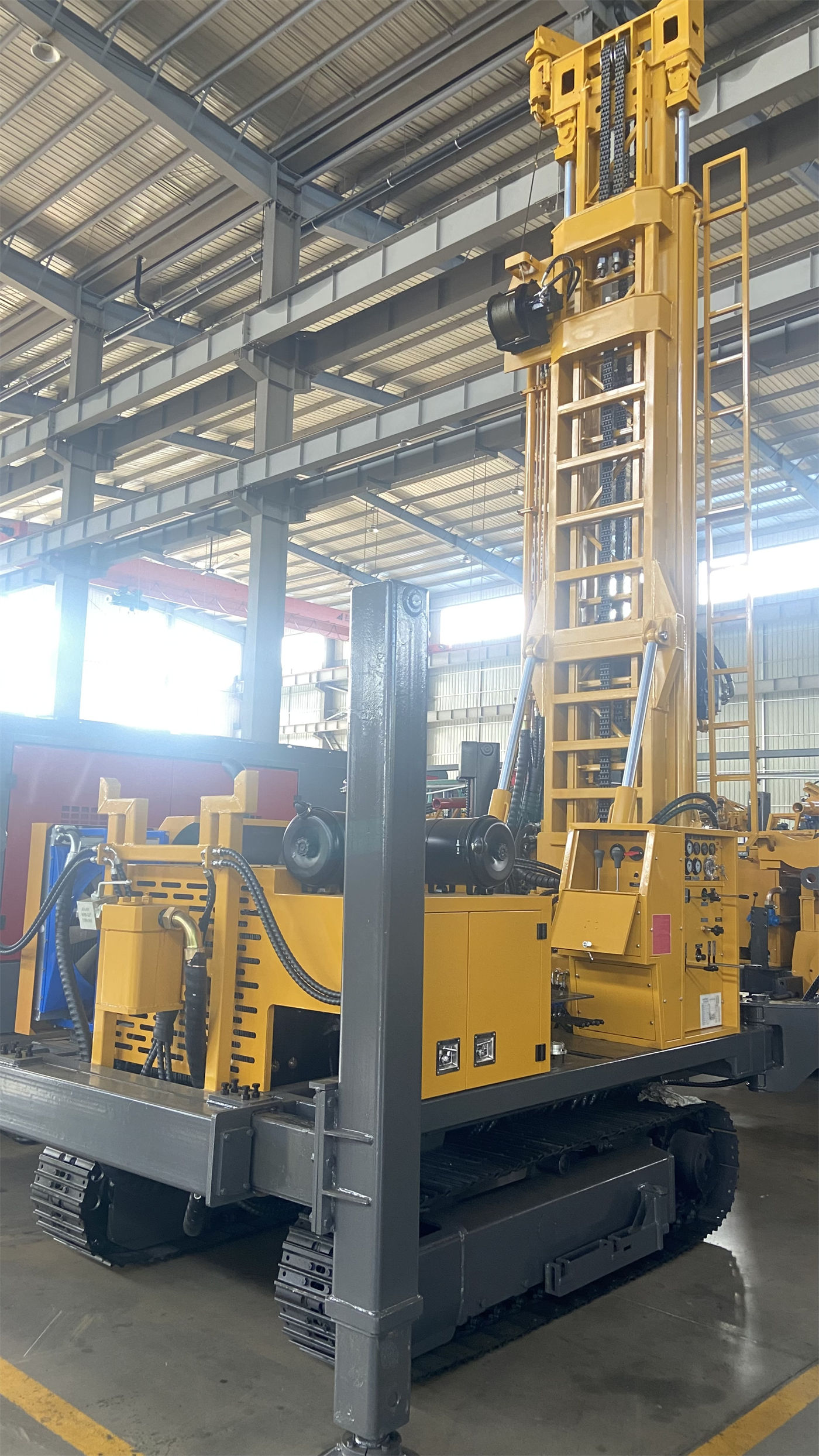

В таблицах параметров буровых установок для водяных скважин «длина одного хода подачи» часто стоит рядом с максимальной глубиной бурения, высотой мачты и длиной штанги, из-за чего её легко принять за другое название того же самого. В материалах WR300SEL указан один ход подачи 6,6 м, совместимость со штангами 1,5 м, 2 м, 3 м и 6 м и максимальная глубина бурения 300 м. Именно эти числа вместе показывают, что же в действительности описывает длина одного хода подачи.
Сначала отделим длину одного хода подачи от трёх других чисел
Длина одного хода подачи описывает ход, а не глубину скважины. Она означает расстояние, на которое силовой блок может непрерывно перемещаться по мачте без разжима зажима штанги и без повторного наращивания или разборки буровых штанг. Иными словами: насколько далеко можно пройти за одно действие, после чего необходимо остановиться и заняться штангами.
Три соседних параметра имеют каждый своё значение. Максимальная глубина бурения — это верхний предел ожидаемой глубины скважины для оборудования, выражается в метрах; длина мачты определяет геометрические размеры мачты в развёрнутом положении и связана с транспортным габаритом; длина штанги — это типоразмер каждой штанги, выражается в метрах. Ход 6,6 м у WR300SEL сочетается со штангой 6 м потому, что ход немного превышает длину одной штанги, и только тогда за один ход появляется возможность полностью пройти расстояние, перекрываемое одной штангой.
- Длина одного хода подачи: понятие хода, единица измерения — метр, соответствует диапазону непрерывного действия системы подачи
- Максимальная глубина бурения: верхний предел возможности по глубине, в материалах WR300SEL указано 300 м
- Длина штанги: доступны 1,5 м, 2 м, 3 м, 6 м; диаметр — 76 / 89 / 102 мм
- Диаметр бурения: 140–325 мм; вместе с глубиной бурения и типоразмером штанг формирует условия ствола скважины
Почему она напрямую связана с «числом соединений штанг»
В процессе бурения после отработки каждого хода приходится останавливать бурение, зажимать, наращивать или снимать штангу; эти действия не дают проходки и относятся к вспомогательному времени. Чем короче ход, тем больше раз на одной скважине приходится работать со штангами; когда хода достаточно для размещения одной длинной штанги, одно обращение со штангами даёт проходку на одну штангу.
В материалах назначение WR300SEL описано прямо: применяется один ход подачи 6,6 м, можно напрямую использовать штангу 6 м, а главные особенности сформулированы как «длинный ход, меньше соединений штанг, выше эффективность непрерывного бурения». Эта формулировка указывает на механизм сокращения числа операций, а не на повышение скорости проходки за один ход. В материалах об оборудовании не приведены фактические замеры числа соединений штанг по конкретным проектам и не дана количественная экономия вспомогательного времени, поэтому по имеющейся информации нельзя рассчитать, «сколько минут удастся сэкономить»; можно лишь подтвердить, что конструктивно существует возможность сокращения числа операций.
Диапазон совместимых штанг делает ход вариантом выбора, а не фиксированным результатом
У одной и той же установки ход фиксирован, но какую длину штанги использовать — выбирает заказчик. Материалы WR300SEL показывают возможность применения штанг 1,5 м, 2 м, 3 м и 6 м; это означает, что строительная организация может в зависимости от площадки и технологии решать, какой участок скважины перекрывать за одно обращение со штангами.
| Выбранная штанга | Связь с ходом 6,6 м | Типичное направление компромисса |
|---|---|---|
| 6 м | Ход вмещает одну штангу, частота соединений относительно ниже | Организация работ на просторной площадке с приоритетом непрерывного бурения |
| 3 м | Один ход перекрывает половину штанги, остаётся большой запас хода | Когда требуется чаще корректировать состояние в скважине или буровой инструмент короче |
| 1,5 м / 2 м | Число соединений штанг заметно возрастает | Ограничения по транспортировке, стеснённая площадка или обработка особых интервалов скважины |
Эта таблица показывает геометрические соотношения, а не рейтинг эффективности. Использование коротких штанг не означает бесполезной траты хода — оно даёт взамен транспортировку, перемещение и приспособляемость к стеснённым площадкам. В материалах отмечено, что преимущество штанги 6 м реализуется при просторной площадке и преимущественно непрерывном бурении; тем самым признаётся и причина существования коротких штанг.
Насколько реализуется длинный ход, зависит от площадки, а не от самого параметра
Длина одного хода подачи указана в параметрах всей установки и представляет собой заложенную возможность. Чтобы она превратилась в непрерывное бурение на реальном проекте, должны одновременно выполняться несколько условий, вытекающих из приведённых в материалах требований к транспортировке и работе:
- Пространство для развёртывания мачты: конструкция с длинным ходом в работе должна быть развёрнута; перед началом бурения следует проверить габарит по высоте, а при транспортировке мачта должна находиться в безопасном транспортном положении
- Несущая способность грунта и нагрузки на опоры: ориентировочная масса установки около 8 т, габаритные размеры около 5900 × 1850 × 2200 мм
- Перемещение и подъём штанг: обращение со штангой 6 м на площадке отличается от коротких штанг; в материалах указано вспомогательное усилие лебёдки 2 т, которое можно использовать для перемещения погружного пневмоударника, штанг, обсадных инструментов и части принадлежностей; при подъёме необходимо контролировать нагрузку и не допускать людей в зону под подвешенным грузом
- Организация транспортировки: у конфигурации с длинным ходом больше транспортный габарит по длине; перед перевозкой следует проверить длину транспортного средства, точки крепления при погрузке и пространство для манёвра на площадке
В материалах не приведено универсальное соотношение пересчёта одного хода подачи 6,6 м для разных моделей и не указано конкретное снижение эффективности установки при укорочении штанг. Это вопросы, требующие отдельного уточнения; их не следует напрямую выводить из числового значения хода.
Чего этот параметр не описывает
Чтобы правильно прочитать длину одного хода подачи, нужно исключить и те значения, которые она не должна нести.
- Она не описывает скорость бурения. В материалах отдельно указаны быстрое подъёмное перемещение 22 м/мин и быстрое подающее перемещение 40 м/мин, причём отмечено, что такие значения в основном относятся к вспомогательным движениям; справочная эффективность бурения 15–35 м/ч зависит от пород, долота, погружного пневмоударника и компрессора и не относится к тому же уровню понятий, что и ход
- Она не описывает максимальную глубину бурения. 300 м взяты из описания верхнего предела возможностей оборудования; достижимость зависит также от диаметра скважины, пород и конструкции завершения скважины
- Она не описывает усилие подъёма. У WR300SEL усилие подъёма 18 т, оно связано с собственным весом штанг при увеличении глубины и трением о стенки скважины и является самостоятельным условием возможности, не зависящим от хода
- Она не описывает технологические возможности. Технологические маршруты, такие как интервалы с промывочной жидкостью и интервалы с погружным пневмоударником, определяются породами и комплектующим оборудованием; ход не меняет выбор технологии
Что стоит уточнить у производителя при выборе
На основе открытых материалов по длине одного хода подачи можно подтвердить числовое значение хода, совместимые типоразмеры штанг и структурную связь с числом соединений штанг; то, что материалы не охватывают, необходимо отдельно запрашивать на этапе запроса цены или технического согласования:
- Основание для оценки числа соединений штанг при использовании штанг 6 м для целевого диаметра и глубины скважины
- Минимальный рабочий габарит по высоте и требования к устойчивости мачты с длинным ходом на площадке проекта
- Условия соответствия габаритов установки в транспортном положении транспортным средствам и способам погрузки-разгрузки
- Требования к перемещению, хранению и подъёму штанг 6 м на площадке
Если вернуть длине одного хода подачи определение «ход», она перестаёт быть изолированным преимуществом и становится связующим параметром между конструктивными условиями и организацией работ: достаточно ли хода, чтобы перекрыть штангу, зависит от выбора штанги; а реализуется ли это преимущество — от того, подготовлены ли одновременно площадка, перемещение и транспортировка.
