Подготовка буровой установки на воду с телескопической мачтой не полностью совпадает с подготовкой обычных машин с прямой мачтой. Мачта может уменьшить транспортный габарит, но в рабочем положении её нужно снова развернуть; штанги длиной 6 м сокращают число наращиваний, но длину штанги и типоразмер обсадных труб нужно определить до заезда. В этой статье на примере открытых данных WR400S с нашего сайта перечислены условия, которые можно определить по документации до заезда этой гусеничной буровой установки на воду с телескопической мачтой 400-метрового класса, по этапам, которые нужно закрыть заранее; части, не охваченные документацией, выделены отдельно.
Сначала определить саму скважину: глубину, диаметр и конструкцию забоя
В данных WR400S указана максимальная глубина бурения 400 м и диаметр скважины 105–325 мм. Это диапазон возможностей оборудования; до заезда на бумаге нужно зафиксировать целевую глубину, конечный диаметр и конструкцию обсадной колонны для конкретной скважины, которую будет бурить эта установка. Целевая глубина соответствует местным гидрогеологическим условиям; документация сама по себе не может определить положение водоносного горизонта за проект и не позволяет предполагать, до какой глубины можно добуриться в конкретном районе.
- Целевая глубина скважины: 400 м — верхний предел оборудования, фактическая конечная глубина определяется по местным гидрогеологическим данным
- Конечный диаметр: значение в диапазоне 105–325 мм, определяется вместе с диаметром обсадной трубы и фильтра
- Диаметр начального бурения: предусмотрено ли сначала бурение большего диаметра, в документации схема начальной конструкции не указана, требуется отдельное подтверждение по проекту скважины
Затем определить штанги и обсадные трубы: размер 6 м влияет не только на число наращиваний
WR400S поддерживает работу со штангами 6 м и обсадными трубами 6 м напрямую, рекомендуемый диаметр штанг 89 / 102 мм. До заезда нужно подтвердить фактически закупленные для проекта длину и диаметр штанг, типоразмер обсадных труб, а также места строповки для хранения, перемещения и подъёма штанг на площадке.
- Штанги: длина 6 м и рекомендуемый диаметр 89 / 102 мм; фактический диаметр определяется проектом
- Обсадные трубы: трубы 6 м можно применять напрямую; диаметр, толщину стенки и тип соединения нужно подтвердить по проекту скважины
- Вспомогательная лебёдка: в документации указано тяговое усилие 1,5 т; может использоваться для перемещения погружного пневмоударника, штанг и инструмента для обсадных труб, на площадке требуются подходящие точки строповки и ручное сопровождение
Если фактически используются только штанги 3 м, число наращиваний увеличится, а вспомогательное время изменится; это относится к организации работ, в документации цифры экономии времени не приведены, и расчёт не выполняется.
Технологический маршрут нужно разграничить заранее: что требуется для промывочного и пневмоударного участков
В данных WR400S одновременно указана поддержка бурения с промывкой и бурения погружным пневмоударником. Если заранее определить интервалы пород и соответствующие технологии, комплектацию легче подготовить, чем переключать технологию на месте.
| Интервал скважины | Возможная технология | Что подготовить до заезда |
|---|---|---|
| Рыхлые покрывающие породы: грунт, глина, пески | Бурение с промывкой | Буровой насос, материалы для промывочной жидкости, условия циркуляции и хранения раствора (в документации указаны как опция) |
| Монолитные скальные породы | DTH погружной пневмоударник | Компрессор, погружной пневмоударник, долото, смазка |
| Выветрелые породы, чередование мягких и твёрдых слоёв | Переключение по интервалам | Нужна комплектация для обеих технологий; учитывать обрушение и сужение ствола |
| Зоны дробления, трещины, интервалы утечки воздуха | В документации указана возможность применения пены или обсадных труб | Пенный насос (опция), обсадные трубы и соответствующая организация очистки скважины |
Следует учесть, что в документации для пневматического режима указаны рекомендуемое рабочее давление 1,2–3,5 МПа и расход воздуха 16–55 м³/мин; эти два параметра нужно рассматривать вместе: если выбирать компрессор только по давлению и не учитывать подачу, возможны проблемы на твёрдых породах или при большом диаметре. Как изменяется производительность компрессора в высокогорных условиях, в документации не охвачено и требует отдельной проверки.
Водоснабжение и электроснабжение должны быть обеспечены до заезда
В документации не указаны расход воды для WR400S или требования к электроснабжению на площадке, поэтому этот раздел можно закрыть только по фактической комплектации и условиям площадки; обратный расчёт по параметрам основной машины невозможен.
- Вода: для бурения с промывкой и работ по скважине требуются источник воды и условия хранения на площадке; конкретный расход рассчитывается по технологии и диаметру
- Электроснабжение: если на площадке нужны освещение, вспомогательное электрическое оборудование или бытовое питание, это нужно организовать заранее; в документации параметры внешнего электроснабжения машины не указаны
- Опции: буровой насос, центробежный насос, генератор, пенный насос являются опциями; их нужно подтвердить при заказе, чтобы избежать отсутствия комплектации по прибытии
Площадка и перебазировка: границы гусеничного шасси также нужно подтвердить заранее

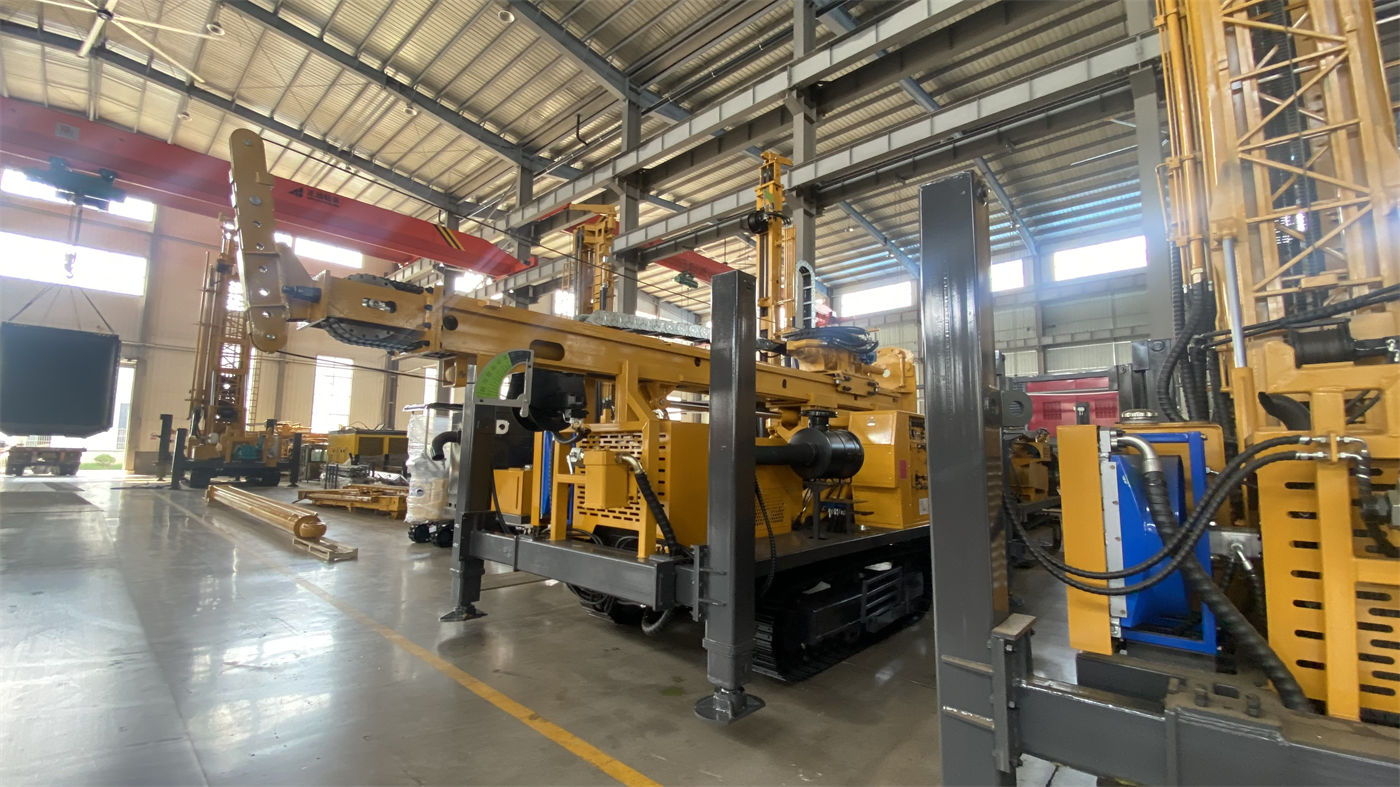

WR400S имеет гусеничное шасси; в документации указаны скорость передвижения около 2,5 км/ч и максимальный угол подъёма ориентировочно 21°. Телескопическая мачта в транспортном положении уменьшает габарит машины, что практически удобно для бригад с частой погрузкой и перебазировкой, но это не означает, что проблемы условий площадки исчезают.
- Масса машины около 9,8 т, габариты около 6,26 × 1,85 × 2,43 м; перед транспортировкой по этим данным оцениваются транспортное средство и способ погрузки
- Несущую способность грунта, уклон и влажность на маршруте движения нужно проверять на месте, чтобы тяжёлая техника не проседала на мягком грунте
- При перебазировке мачта должна находиться в безопасном транспортном положении; нужно проверить фиксирующие механизмы и точки крепления оборудования
- Штанги рекомендуется перевозить отдельно связанными, не размещать произвольно на машине
В документации не указаны разрешения на перевозку, ограничения по высоте и ширине дорог или схема подъёма; такие вопросы нужно решать отдельно в соответствии с требованиями региона проекта и перевозчика.
При заезде нужно сначала проверить эти места
Помимо обычных проверок охлаждения двигателя, воздушного фильтра, температуры гидравлического масла, гусениц, аутригеров и бурового инструмента, у WR400S как модели с телескопической мачтой есть несколько особенностей конструкции.
- Направляющие телескопической мачты: проверить на аномальный износ, деформацию или посторонние предметы
- Гидроцилиндр телескопирования и пальцы: проверить соединения, крепёж и утечки
- Фиксирующие механизмы: убедиться, что фиксация транспортного и рабочего положений выполнена
- Гидравлические аутригеры: ход 1,6 м; на мягком грунте использовать подкладки и обеспечить равномерное распределение нагрузки
- Двигатель: 92 кВт Yuchai; на площадках с большой запылённостью чаще очищать радиатор и фильтрующие элементы
Вопросы, не охваченные документацией и требующие отдельного подтверждения до заезда
- Основание для определения целевой глубины и конечного диаметра конкретного проекта
- Проект обсадных труб, фильтров и интервалов тампонажа для скважины
- Фактический выбор компрессора для высокогорных или высокотемпературных условий
- Условия водоснабжения и электроснабжения на площадке
- Разрешения на перевозку, схема подъёмных работ и правила безопасной работы на площадке
- Обучение, комплект поставки и список запасных быстроизнашиваемых деталей
Перечисленные пункты не имеют соответствующего содержания в открытых данных WR400S на нашем сайте и относятся к части, которую до заезда нужно согласовать с проектной стороной и производителем по каждому пункту; они не входят в область выводов по документации.
