При формировании запаса запчастей для буровой установки легко впасть в две крайности: либо закупить всё по списку «часто используемых деталей», что замораживает средства и приводит к просрочке масел, либо запасать только долота и остановить установку при отказе бурового насоса или высоконапорной линии. Более практичный подход — сначала разделить узлы на две категории: постоянно расходуемые пропорционально проходке с предсказуемым потреблением (долота, резьбы, уплотнения) и те, что не меняются часто, но при отсутствии не имеют замены (быстроизнашиваемые детали бурового насоса, соединения высоконапорных воздуховодов, смазка для пневмоударников). Первые подходят для планового запаса, вторые — для минимального комплекта.
Следует отметить, что имеющиеся материалы по моделям WR260 и WR750S охватывают буровые возможности, шасси, привод и некоторые рекомендации по ежедневному обслуживанию, но не содержат постатейных моделей, спецификаций и рекомендуемых объёмов запаса. Поэтому данная статья может лишь систематизировать подход на основе упомянутых узлов; конкретные артикулы, материалы, ресурс и количество должны быть подтверждены производителем в письменном виде или в руководстве по запчастям, и нельзя использовать списки от других моделей.
Сначала рассмотрим узлы, явно указанные в материалах, затем объём запаса
В разделах обслуживания WR260 указано: перед началом работ ежедневно проверять двигатель, гидросистему, вращатель, мачту, лебёдку и высоконапорные воздуховоды; в процессе следить за давлением воздуха, удалением шлама, водопритоком и температурой оборудования; после окончания очищать от бурового раствора и пыли, проверять резьбу буровых труб, смазку пневмоударника и гидравлические соединения. В материалах WR750S упоминается возможность установки бурового насоса, центробежного насоса, генератора и пенного насоса, а также подчёркивается, что при плохом удалении шлама в скважинах глубиной 750 м осадок и повторное дробление значительно увеличивают крутящий момент и энергопотребление.
Эти сведения дают более надёжную границу, чем произвольный список: запас должен как минимум охватывать резьбу буровых труб и буровой инструмент, смазку пневмоударника, гидравлические соединения, высоконапорные воздуховоды, узлы бурового/центробежного/пенного насосов. Какие именно детали заказывать по каждой категории, в материалах не раскрыто и требует уточнения.
Быстроизнашиваемые детали: деление на две группы по расходу на проходку
Группа 1: буровой инструмент и внутрискважинные детали, расходуемые пропорционально проходке
Это основная часть запаса. При бурении DTH долото непосредственно воздействует на породу, износ зависит от свойств породы, расхода воздуха и управления подачей; резьба буровых труб испытывает нагрузки при многократном свинчивании, и материалы прямо требуют проверять её после работ, поэтому инструмент для восстановления резьбы, соответствующие калибры и запасные соединения обычно включаются в план. Смазка пневмоударника также выделена отдельно, что указывает на её расходный характер.
- Долота: подбираются под основные породы и целевой диаметр; при высоком содержании твёрдых пород износ быстрее, базовое количество определяется планом бурения.
- Буровые трубы и резьбовые детали: в глубоких скважинах труб много, инструмент для правки резьбы и запасные соединения должны соответствовать спецификации труб.
- Смазочные материалы для пневмоударника: готовятся по требованиям производителя пневмоударника, разные модели не смешиваются; конкретные марки и нормы в материалах сайта не указаны.
- Уплотнения и быстроизнашиваемые резиновые детали: уплотнения гидравлических соединений и высоконапорных воздуховодов могут потребовать немедленной замены после остановки.
Группа 2: детали, которые не меняются ежедневно, но при отсутствии останавливают работу

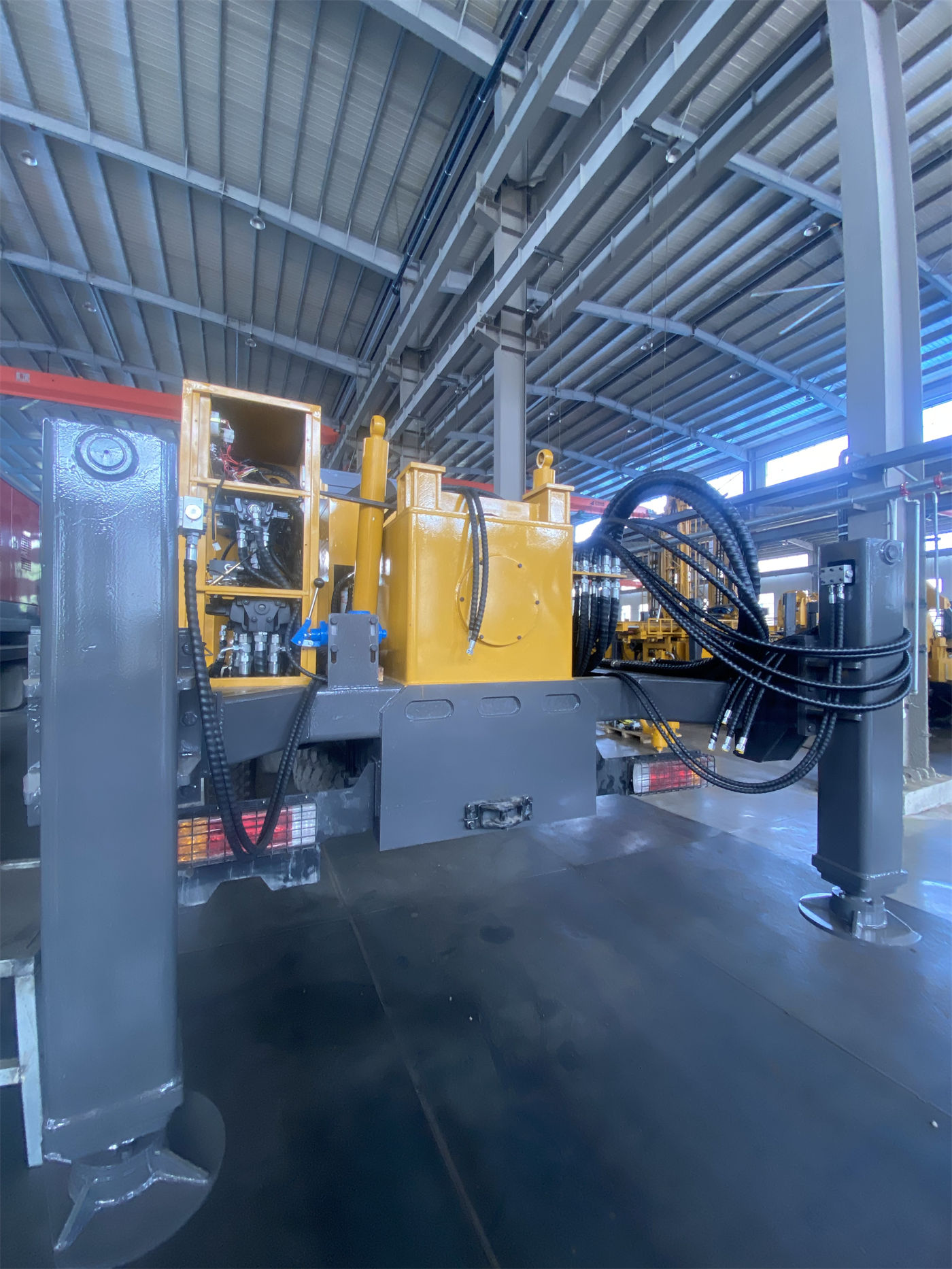

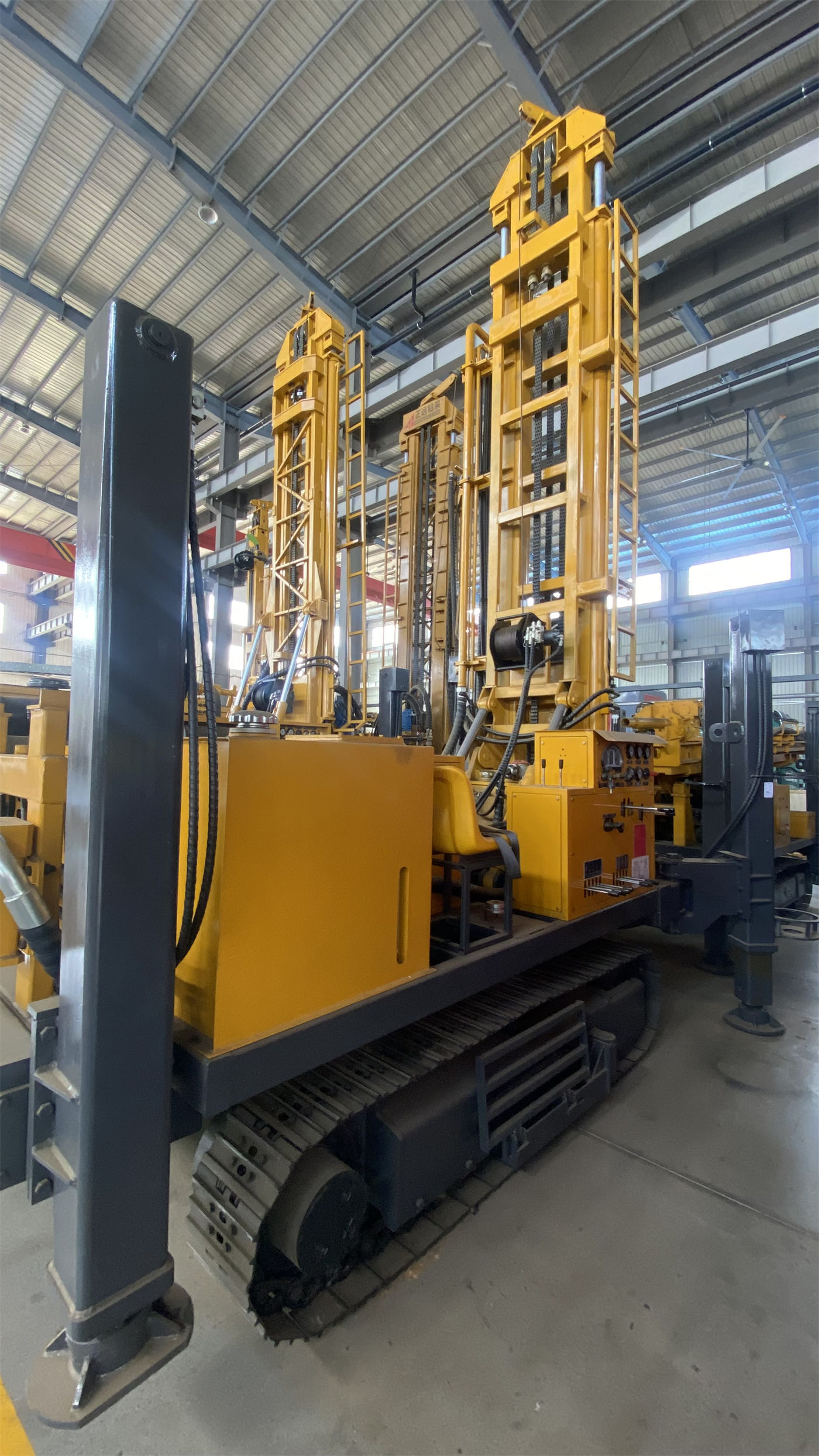

Их общая черта: в обычном режиме износ незаметен, но при отказе на месте часто нет замены. В материалах WR260 указан ход высоких аутригеров 1,4 м и усилие вспомогательной лебёдки 1,5 т; выход из строя гидравлических шлангов, соединений и уплотнений этих исполнительных элементов напрямую влияет на установку и подъём. WR750S имеет гидравлические аутригеры с ходом 1,6 м и вспомогательную лебёдку 2,5 т; в длительных проектах глубоких скважин зависимость от таких деталей выше.
Узлы буровой системы: логика запаса отличается от быстроизнашиваемых деталей
Буровой, центробежный и пенный насосы в материалах указаны как опции, то есть присутствуют не на каждой установке. Перед закупкой необходимо уточнить, какие насосы фактически установлены, их модели и тип привода, и только затем готовить запчасти, не полагаясь на «универсальность для буровых установок».
В буровой системе следует отдельно учитывать несколько категорий:
- Быстроизнашиваемые детали насосов: клапаны, гильзы, поршни, уплотнения — типичные изнашиваемые элементы, ресурс которых напрямую связан с содержанием песка, концентрацией и расходом раствора. В проектах с мощными рыхлыми отложениями зависимость от буровой системы выше, и расход быстрее.
- Трубопроводы и соединения: буровые линии, высоконапорные шланги и соединения постоянно контактируют с твёрдыми частицами, поэтому соединения, хомуты и уплотнения требуют запаса.
- Пенные системы: в сильно обводнённых или поглощающих пластах может применяться пена; пенный насос и линии используются только в определённых условиях, необходимость запаса зависит от того, встретятся ли такие пласты.
В материалах сайта не указаны модели насосов, диапазоны расхода и конкретный перечень быстроизнашиваемых деталей, а также данные о ресурсе бурового насоса; такие сведения не следует домысливать, их нужно запрашивать у производителя в виде руководства по запчастям для конкретной модели.
Количество запаса рассчитывается по условиям проекта, а не по числу установок
Для одной и той же WR260 приоритеты запаса в разных проектах различаются. Можно отталкиваться от нескольких условий:
| Условия проекта | Влияние на приоритет запаса |
|---|---|
| Преимущественно монолитные твёрдые породы | Выше расход долот, смазки пневмоударника и деталей воздушного тракта |
| Мощный верхний слой, много песка или гравия | Быстрее расходуются быстроизнашиваемые детали бурового насоса, уплотнения линий и материалы для крепления стенок |
| Большая глубина, много буровых труб | Больше запаса требуется на резьбовые детали, грузозахватный инструмент и узлы лебёдки |
| Удалённая площадка, длительный цикл снабжения | Следует увеличить запас критичных для остановки деталей, а не накапливать второстепенные |
| Сильный водоприток или интенсивное поглощение | Необходимость заблаговременной подготовки пены, обсадных труб и других технологических расходников определяется после утверждения технологии |
Содержание таблицы составлено на основе упомянутых в материалах различий по породам и технологическим опциям и не является рекомендацией по конкретным количествам.
Что рекомендуется уточнить у производителя перед закупкой запчастей
- Граница между комплектом запчастей с установкой и отдельно закупаемыми: что входит в поставку, а что заказывается дополнительно.
- Соответствие спецификаций буровых труб: в материалах WR260 указана возможность использования труб 76 или 89 мм, WR750S рекомендует 102 мм и поддерживает 6-метровые трубы; запчасти должны соответствовать фактическим трубам.
- Требования к смазке пневмоударника: бренд, модель, количество и периодичность замены — по документации производителя пневмоударника.
- Фактическая комплектация бурового, центробежного и пенного насосов, а также соответствующий перечень быстроизнашиваемых деталей и критерии замены.
- Спецификации, класс давления и тип соединений гидравлических соединений и высоконапорных воздуховодов во избежание несоответствия на месте.
- Рекомендуемая доля запаса быстроизнашиваемых деталей и условия хранения, особенно сроки годности резиновых изделий и масел.
В материалах сайта не приведены модели, артикулы, цены и ресурс указанных запчастей; заказчик должен потребовать от производителя письменное руководство по запчастям для данной модели и уточнить сроки поставки. Для моделей с опциональными конфигурациями особенно недопустимо использовать списки от других моделей или универсальные перечни.
Недостающие данные и напоминания по использованию
Рассмотренный в статье ассортимент запчастей основан только на упомянутых в материалах HJH WR260 и WR750S узлах обслуживания и опциях и не включает детали других моделей, отсутствующие в материалах. Наименования, количество, периодичность замены и критерии, не перечисленные постатейно, в статье не дополняются.
Требования безопасности при замене запчастей и эксплуатации оборудования должны соответствовать инструкциям производителя и правилам на площадке. Во время бурения персонал не должен приближаться к вращающимся буровым трубам, цепному механизму подачи и зоне качания мачты; перед заменой бурового инструмента, проверкой гидросистемы или работой с трубопроводами необходимо остановить оборудование и сбросить давление. Это общие рекомендации, конкретные шаги — по официальному руководству.
