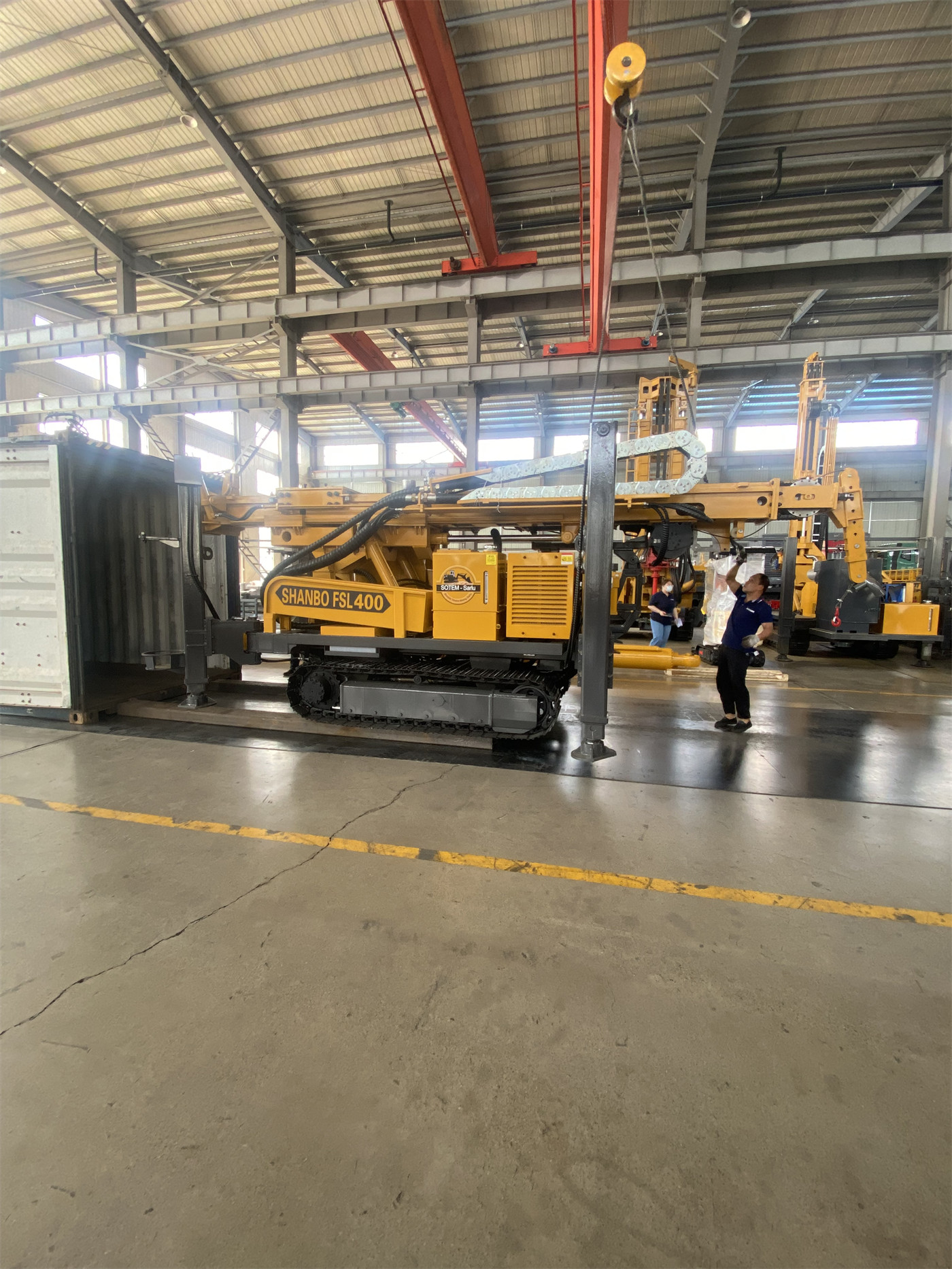

В материалах PV390 есть группа взаимосвязанных чисел: диаметр бурения 80–600 мм, глубина бурения 0–6 м. Эти два диапазона не являются изолированными параметрами, а совместно определяют границы применения этой гусеничной гидравлической сваебойной машины для фотоэлектрических свай. Также в материалах указаны крутящий момент редуктора 13000 Н·м, частота вращения буровой штанги 90 об/мин, четырёхцилиндровый двигатель Yuchai мощностью 85 кВт, наклон каретки 120°, продольная компенсация 50 см, ширина гусеничной плиты 400 мм и угол подъёма 35°. В данной статье рассматривается, что ограничивает каждая из этих групп чисел и что они определяют в совокупности, без обещаний эффективности за пределами материалов.
Сначала рассмотрим два диапазона: 80–600 мм и 0–6 м
Диаметр бурения 80–600 мм охватывает довольно широкий диапазон. Меньшие диаметры соответствуют предварительному бурению под стандартные сваи фотоэлектрических опор, большие диаметры используются для свай, требующих большего фундаментного отверстия, или для пилотного бурения. В материалах не приведены рекомендуемые буровые инструменты и последовательность ступенчатого бурения для разных диаметров, поэтому способ образования конкретного отверстия необходимо уточнять в соответствии с типом фундамента проекта и проектной документацией.
Глубина бурения установлена в пределах 0–6 м, что указывает на фотоэлектрические свайные фундаменты и мелкозаглублённые фундаментные работы, а не на строительство глубоких водяных скважин. Это напрямую исключает использование машины в качестве глубокозаглублённого оборудования. В материалах также указано, что для стандартных фотоэлектрических опор, столбов ограждений и других мелкозаглублённых фундаментных проектов буровой инструмент можно выбирать в зависимости от проектной глубины, то есть 6 м — это диапазон глубины для данного применения, а не значение глубины, применимое ко всем типам фундаментов.
На каком звене действует число крутящего момента 13000 Н·м
13000 Н·м — это номинальный крутящий момент редуктора, соответствующий частоте вращения буровой штанги 90 об/мин. Он описывает способность поворотной системы передавать вращение на буровой инструмент и находится в звене вращения силовой цепи. Пояснение в материалах к этому пункту: для больших диаметров, плотных грунтов и слоёв с включением щебня более высокий крутящий момент способствует поддержанию вращения, но фактическая скорость проходки всё равно зависит от типа буровой головки, структуры грунта и управления подачей.
Иными словами, это значение можно использовать для оценки того,обладает ли оборудование базовые условия для поддержания вращения при определённом диаметре или в определённом грунте; его нельзя читать как скорость проходки при определённой глубине отверстия и нельзя пересчитывать в несущую способность свайного фундамента. В материалах не приведены ступенчатый крутящий момент или двухрежимные настройки, поэтому отсутствует и описание переключения ступеней крутящего момента в зависимости от грунта.
Каретка, поворотная стрела и телескопическая компенсация решают задачу ориентации, а не проходимости
Диапазон наклона каретки PV390 составляет 120°, используется двусторонняя поворотная стрела с двумя гидроцилиндрами и предусмотрена продольная телескопическая компенсация 50 см. Эти три пункта в совокупности указывают на одно: после остановки оборудования можно регулировать ориентацию бурения и выполнить совмещение с отверстием без многократного перемещения всей машины.
- Наклон каретки 120° — для регулировки угла бурения в соответствии с уклоном и требованиями к положению сваи;
- Двусторонняя поворотная стрела с двумя гидроцилиндрами — для поперечной регулировки положения после остановки оборудования;
- Продольная телескопическая компенсация 50 см — для продольной точной настройки положения сваи.
В материалах эти три пункта связываются с «множеством свайных позиций, склонами и сложными строительными положениями», и указывается, что многоугловая регулировка позволяет сокращать многократные перемещения всей машины, что практичнее для фотоэлектрических площадок с выраженным рельефом. Необходимо отметить, что способность регулировки ориентации и способность преодоления препятствий — это не одни и те же показатели. Возможность работы на склоне зависит также от сцепления гусениц, условий поперечного уклона, грунта и положения центра тяжести машины; данные о боковой устойчивости в материалах не приведены.
Второе ограничение применимости со стороны ходовой части

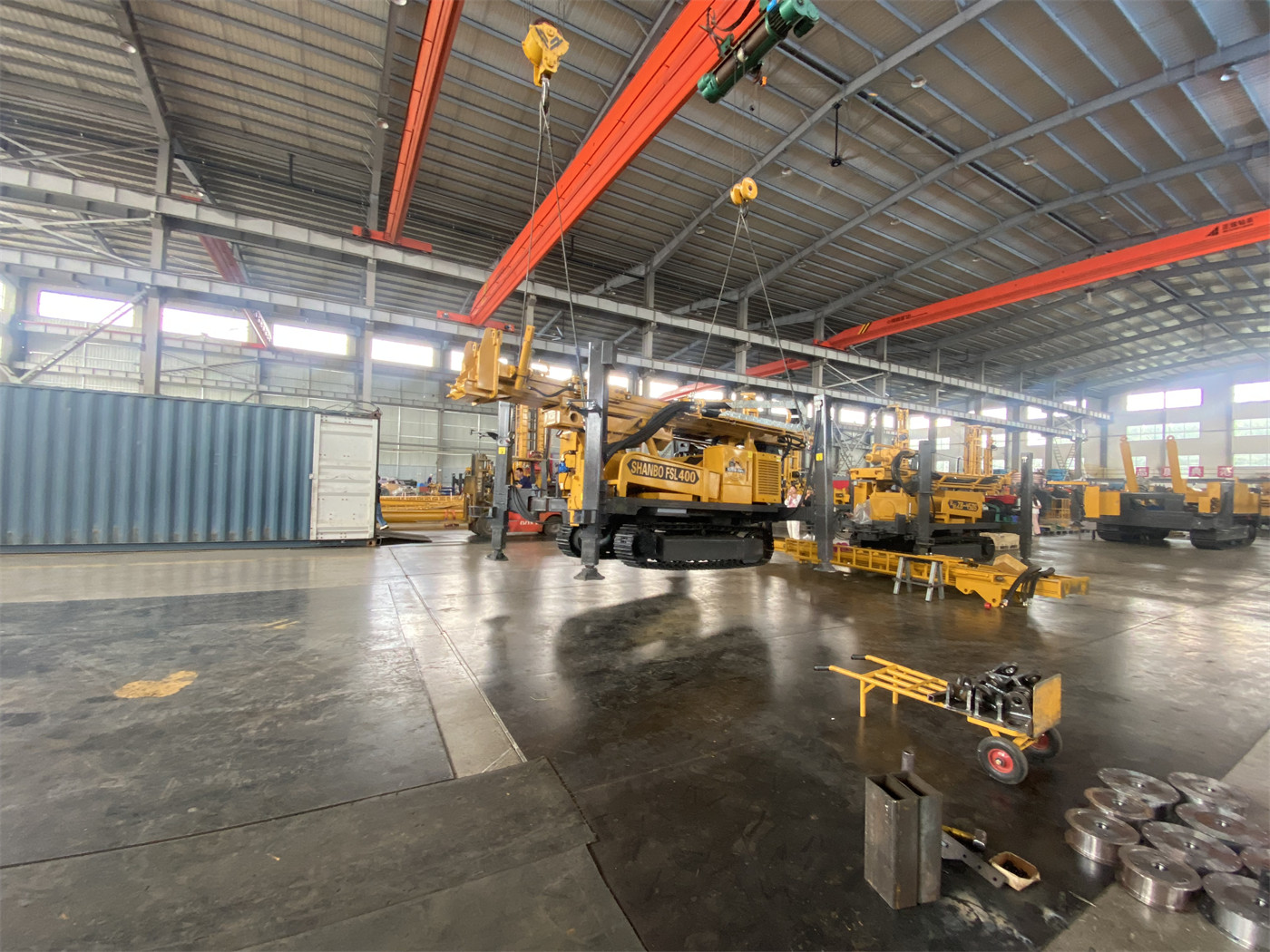

PV390 использует гусеничную ходовую часть, ширина гусеничной плиты 400 мм, в материалах указан угол подъёма 35°. Назначение гусеничной плиты 400 мм — распределять давление на грунт и повышать сцепление на грунтовых дорогах, траве, щебне и склонах; по сравнению с колёсной ходовой частью гусеничная конструкция лучше подходит для частых коротких перемещений внутри фотоэлектрической строительной площадки.
Относительно значения 35° в самих материалах указано: при фактической работе на склонах следует комплексно учитывать поперечный уклон, степень влажности поверхности, грунт и положение центра тяжести машины; не следует использовать максимальный угол подъёма в качестве единственного основания для безопасного передвижения. Этот раздел представляет собой ограничение условий использования со стороны оборудования и является частью оценки применимости в данной статье.
Ограничения работ в различных геологических условиях
В материалах приведены пояснения для различных типов грунтов, которые можно рассматривать по двум факторам: сопротивление бурению и состояние стенок отверстия:
| Грунт | Пояснение в материалах |
|---|---|
| Почвенный слой | Подходит для стандартного предварительного бурения под фотоэлектрические фундаменты и работ по свайным позициям |
| Лёсс | Регулировать параметры бурения в зависимости от плотности и влажности |
| Глина | Следить за налипанием грунта на буровую головку и плохим удалением шлама |
| Галечник с песком | Выбирать буровой инструмент в зависимости от крупности частиц и плотности |
| Слой обратной засыпки с мусором | Особое внимание к инородным включениям, пустотам и локальным заклиниваниям |
| Сильно выветрелая скала и скальный слой | После замены на ударный буровой инструмент можно использовать для работ в соответствующих грунтах |
Оборудование использует цепной способ подачи, непрерывно обеспечивая усилие подачи на буровой инструмент. В материалах указано, что при встрече с галечником, слоем обратной засыпки или сильно выветрелой скалой следует контролировать подачу в зависимости от нагрузки вращения и состояния бурового инструмента, чтобы избежать слишком быстрого опускания, приводящего к отклонению отверстия, заклиниванию или чрезмерному удару бурового инструмента; при аномальных ударах или резком возрастании нагрузки вращения следует своевременно поднимать буровой инструмент для проверки.
Что касается скальных пород, в исходных материалах чётко указано, что после замены на ударный буровой инструмент оборудование можно использовать для сильно выветрелой скалы и скального слоя, но не приведены модель ударного молота или энергия удара, поэтому в данной статье не делается никаких выводов о конкретной эффективности в условиях твёрдых пород.
Основные технические параметры
| Параметр | Значение параметра |
|---|---|
| Модель продукта | PV390 |
| Тип оборудования | Четырёхцилиндровая гидравлическая гусеничная сваебойная машина для фотоэлектрических свай |
| Габаритные размеры | 5200 × 2300 × 2650 mm |
| Двигатель | Четырёхцилиндровый двигатель Yuchai, 85 кВт |
| Основной насос | Тройной насос 40 / 40 / 32 |
| Ходовой гидромотор | TM09 |
| Редуктор | Внутренний пятизвёздный редуктор, крутящий момент 13000 Н·м |
| Частота вращения буровой штанги | 90 r/min |
| Диаметр бурения | 80–600 mm |
| Глубина бурения | 0–6 m |
| Способ подачи | Цепная подача |
| Наклон каретки | 120° |
| Поворот каретки | Двусторонняя поворотная стрела с двумя гидроцилиндрами |
| Продольная телескопическая компенсация | 50 cm |
| Ширина гусеничной плиты | 400 mm |
| Угол подъёма | 35° |
| Тип ходовой части | Гусеничная |
Что следует уточнить при выходе за пределы этой группы параметров
Сопоставив диаметр бурения, глубину бурения, регулировку ориентации, ходовую часть и геологические пояснения, можно заключить, что применимость PV390 сосредоточена на предварительном бурении под фундаменты фотоэлектрических опор, образовании отверстий и выполнении свайных работ с соответствующими навесное оборудование. В материалах сказано: «подходит для предварительного бурения под наземные и горные фотоэлектрические фундаменты», и оно не описывается как глубокозаглублённое оборудование или оборудование для многотехнологичного строительства скважин.
Ниже перечислены части, не охваченные материалами и требующие отдельного уточнения на уровне проекта; они приведены, чтобы избежать восприятия предельных параметров как безусловной применимости:
- Конкретное поперечное расстояние регулировки, соответствующее телескопической компенсации 50 см и углу поворота каретки, — в материалах не приведено пересчитанное значение;
- Модель ударного бурового инструмента, энергия удара и соответствующий диапазон твёрдости пород, в которых возможна работа;
- Рекомендуемые комбинации бурового инструмента и схемы ступенчатого бурения для разных диаметров;
- Количественные данные, связанные с безопасным передвижением: боковая устойчивость, допустимый угол поперечного уклона и т. п.;
- Фактическая скорость проходки и качество образования отверстия, достижимые при определённом сочетании грунта и диаметра.
Пояснение в материалах об эффективности и результате: поскольку фактические геологические условия, тип бурового инструмента, тип сваи, диаметр, угол производства работ и способ эксплуатации различаются, итоговая скорость бурения, качество образования отверстия и эффект забивки свай должны определяться фактическими условиями площадки и проектным решением фундамента. Это относится и к перечисленным выше пунктам, требующим уточнения.
Пояснение к модели: в исходных материалах модель продукта указана как SL390, пользователь последний подтвердил модель PV390; в данной статье единообразно используется PV390, остальные технические параметры приведены в соответствии с предоставленными материалами.
