Регулируемая высота гусениц с разновысотными опорами: подходит ли для любой горной фотовольтаики?

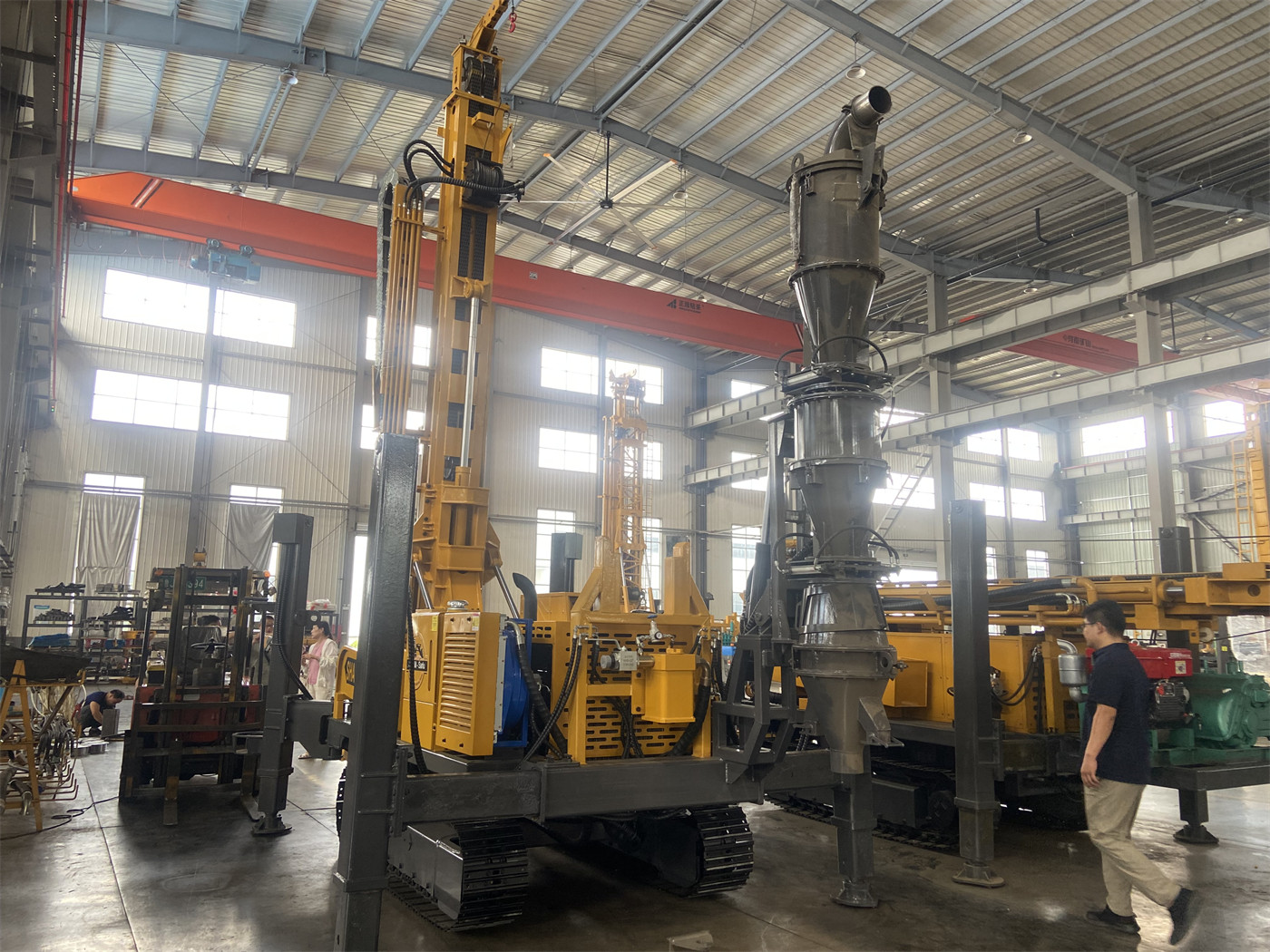

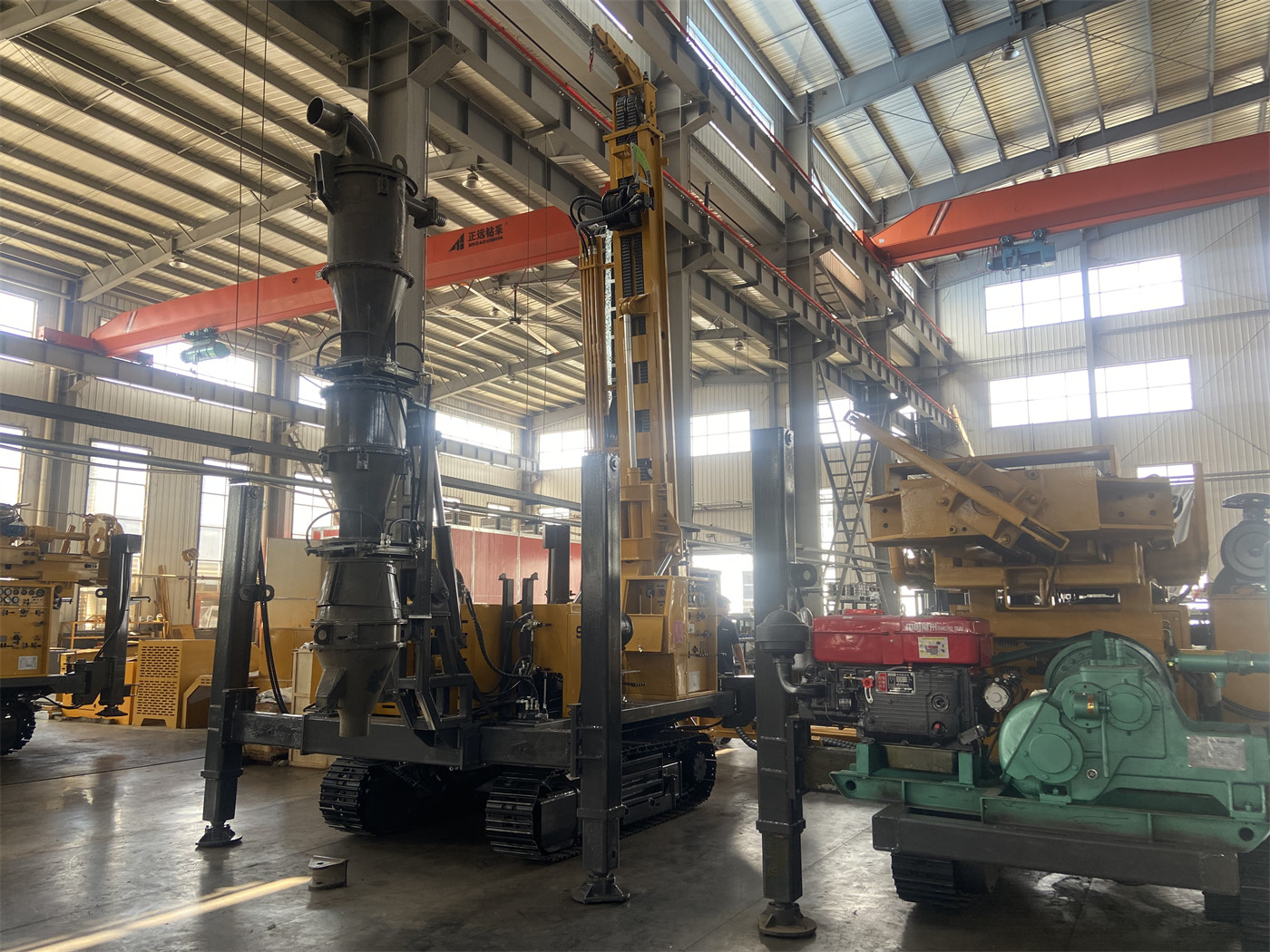

В описании PV390H регулируемых элементов не один: телескопирование гусениц — 1200 мм, наклон мачты — 120°, мачта оснащена двусторонними гидроцилиндрами поворота, а также предусмотрена компенсация 450 мм. Эти цифры указывают на одно: позволить шасси найти относительно устойчивое рабочее положение на неровной площадке и совместить сваю с отверстием без многократного перемещения всей машины. Но это не равно утверждению «подходит для любой горной фотовольтаики». Возможность применения зависит от того, попадает ли перепад высот на склоне в диапазон регулировки, и есть ли другие способы справиться с частью, выходящей за пределы регулировки.

Сначала рассмотрим, на какие направления действуют регулировки

Если разобрать регулировки положения PV390H по отдельности, они охватывают разные направления, и при смешанном рассмотрении легко переоценить реальный диапазон адаптации.

• Телескопирование гусениц 1200 мм: действует на перепад высот между левой и правой гусеницами, то есть на поперечный перепад.
• Наклон мачты 120°: регулирует угол буровой мачты относительно шасси, соответствует углу склона и требуемому направлению отверстия для сваи.
• Двусторонние гидроцилиндры поворота: после остановки шасси выполняют поперечную точную подстройку, сокращая число перемещений машины для совмещения со сваей.
• Компенсация 450 мм: точная регулировка рабочего органа буровой установки в продольном направлении, соответствует отклонениям в направлении расположения свай.

Эти четыре группы действий соответствуют поперечному перепаду, углу склона, поперечному совмещению со сваей и продольной точной подстройке. В материалах не указаны максимальные значения уклона, обрабатываемые по каждому направлению, а также не описаны ограничения центра тяжести и устойчивости машины при максимальной регулировке, поэтому по 1200 мм и 120° нельзя напрямую пересчитать «какой уклон она выдерживает».

Что покрывает и что не покрывает телескопирование гусениц 1200 мм

Телескопирование гусениц составляет 1200 мм. В материалах это описано так: «высоту гусениц можно регулировать в зависимости от уклона, чтобы оборудование занимало более удобное рабочее положение на неровной площадке», а также «может использоваться для обработки заметного перепада высот между сторонами».

Согласно этому описанию, соответствующие условия площадки таковы: на одной позиции машины между левой и правой сторонами грунта есть перепад высот, но он находится в диапазоне регулировки высоты гусениц, и после регулировки оборудование может сохранять устойчивое распределение нагрузок. Типичный случай — поперечный перепад вдоль горизонталей на склоне или локальные неровности возле свай.

Что нельзя напрямую вывести из этой цифры:

• Способность преодолевать длительный крутой подъём вдоль склона — регулировка высоты гусениц меняет положение, а не проходимость.
• Как поступать при перепаде, превышающем диапазон регулировки, — в материалах способ не указан, требуется планировка на месте или изменение позиции машины.
• Безопасные границы центра тяжести после регулировки — в материалах лишь сказано, что «следует постепенно регулировать обе гусеницы в зависимости от состояния склона», без количественных критериев устойчивости.

Наклон мачты 120° и угол склона — не одно и то же

120° — это диапазон наклона мачты, он описывает интервал углов, в котором буровая мачта может отклоняться относительно самой машины, чтобы положение бурения соответствовало требованиям склона или сваи. Это не то же самое, что «на какой уклон машина может встать»: устойчивость относится к шасси и условиям контакта с грунтом, а точность бурения — к положению мачты; эти два аспекта нужно проверять отдельно.

В материалах приведена соответствующая формулировка: «большая способность регулировки наклона позволяет сократить время на многократный поиск угла всей машиной». Это эффект на уровне производительности, а не гарантия применимости на уклоне.

Поворотные рычаги и компенсация решают совмещение с отверстием, а не проходимость

Двусторонние гидроцилиндры поворота и компенсация 450 мм направлены на этап совмещения со сваей:

• Поворотные рычаги после остановки шасси выполняют поперечную точную подстройку, что соответствует «сокращению частых перемещений шасси на небольшом участке».
• Компенсация используется для точной регулировки в продольном направлении.

Они сокращают время совмещения с отверстием, но не улучшают проходимость самой машины. Если между сваями нужно преодолевать промоины, крутые уступы или рыхлые участки, поворотные рычаги и компенсация не помогут.

Какие горные фотоэлектрические площадки чаще попадают в диапазон регулировок

С учётом описания направлений применения — горная фотовольтаика, холмистые участки и устройство фундаментов на неровных склонах — следующие условия более непосредственно соответствуют регулировочным возможностям оборудования:

• Склоны с перепадом высот между сторонами, но ограниченной амплитудой и плотным расположением свай, где регулировка высоты гусениц позволяет занять рабочее положение.
• Холмистые участки с частыми неровностями между сваями и высокой стоимостью выравнивания каждой точки, где поворотные рычаги и компенсация помогают сократить число перемещений машины.
• Относительно ровные централизованные фотоэлектрические станции, где оборудование также может выполнять предварительное бурение и устройство отверстий под фундаменты стоек.

Конкретные пороговые значения уклона здесь привести нельзя, так как в материалах они не указаны. Перед выбором оборудования заказчику следует сверять измеренный уклон и схему расположения свай с производителем по пунктам, а не судить по словам «горная фотовольтаика».

Четыре категории условий, которые всё равно нужно уточнять отдельно

Несущая способность основания и строительная площадка

В материалах прямо указано: функция разновысотных опор повышает адаптивность на склонах, но не заменяет безопасную строительную площадку и оценку несущей способности основания. Иными словами, регулировки и условия площадки — это разные вещи, и площадку всё равно нужно обустраивать.

Поперечный уклон и риск опрокидывания

В материалах отмечено, что при работе на поперечном уклоне следует быть особенно осторожным, а на влажных склонах, мягких грунтах и участках с большим поперечным уклоном — снижать скорость и следить за риском опрокидывания. Такой риск не устраняется регулировкой высоты гусениц.

Влияние силы тяжести на положение машины

При использовании функции разновысотных опор следует избегать чрезмерной регулировки с одной стороны, вызывающей смещение центра тяжести машины; перед регулировкой высоты гусениц необходимо убедиться, что оборудование работает на низкой скорости или остановлено, и наблюдать за окружающими людьми и препятствиями. Количественных значений ограничения центра тяжести в материалах нет.

Условия при добавлении лебёдки на более крутых уклонах

В материалах указано, что после добавления лебёдки можно работать на более крутых уклонах, но лебёдка служит для вспомогательного тягового усилия, а не заменяет строительную площадку или условия проходимости. Перед использованием необходимо убедиться в надёжности точки анкеровки, стального каната и направления тяги; требования к несущей способности анкеровки в материалах не приведены, этот вопрос следует письменно уточнить у производителя или заказчика.

Грунтовые условия, которые рассматриваются вместе с условиями площадки

Диаметр бурения PV390H — 80–600 мм, глубина бурения — 0–6 м, применяется цепное давление, крутящий момент редуктора — 13000 Н·м, скорость вращения буровой штанги — 100 об/мин. Регулировка положения решает вопросы позиционирования и угла оборудования, а само устройство отверстия по-прежнему зависит от грунта. В материалах перечислены следующие грунтовые условия:

• Почвенные и лёссовые слои обычно больше подходят для бурения под фотоэлектрические фундаменты, но влажность и плотность влияют на устойчивость стенок отверстия; на склонах из лёсса после дождя возможно снижение сцепления и риск сползания оборудования.
• Высокопластичная глина склонна к залипанию бура и плохому удалению шлама, необходимо регулировать вращение и подачу в зависимости от нагрузки на бур и своевременно поднимать бур для очистки.
• Гравийно-песчаные, песчано-гравийные и смешанные покровные слои заметно изменяются по крупности частиц, что может вызывать биение бура, отклонение отверстия и локальные заклинивания.
• Слой обратной засыпки с мусором может содержать кирпичи, бетонные блоки, арматуру, древесину и пустоты; при аномальных ударах, заклинивании вращения или внезапной потере давления во время бурения следует немедленно остановиться и проверить оборудование.
• После замены на ударный буровой инструмент можно работать с сильно выветрелыми и скальными породами; модель ударного молота и энергия удара в материалах не указаны, поэтому конкретная эффективность на твёрдых породах не оценивается.

Когда эти грунтовые условия накладываются на условия склона, нужно решать, что устранять в первую очередь — проблему позиционирования или проблему устройства отверстия; одно не компенсирует другое.

Место параметров двигателя и конструкции в регулировке положения

Оборудование оснащено 130-киловаттным шестицилиндровым двигателем Yuchai с наддувом; в материалах указано, что он обеспечивает питание для хода гусениц, вращения буровой штанги, цепного давления, поворота мачты и регулировки разновысотных опор. То есть сама регулировка положения также потребляет энергию и является частью силовой цепи оборудования, а не чисто механическим пассивным действием. Основной насос — трёхсекционный 50/50/40, ходовой мотор — TM09, ширина гусеничных плит — 300 мм, гусеничное шасси лучше подходит для коротких перемещений внутри площадки.

Возвращаясь к самому вопросу

Регулируемая высота гусениц с разновысотными опорами решает на склоне задачи рабочего положения оборудования и совмещения со сваей; соответствующие параметры — телескопирование гусениц 1200 мм, наклон мачты 120°, двусторонние гидроцилиндры поворота и компенсация 450 мм. То, что она не заменяет, также ясно: строительную площадку, оценку несущей способности основания, оценку устойчивости на поперечном уклоне и мягких грунтах, а также обработку перепада высот, превышающего диапазон регулировки. «Подходит ли для всех» зависит от измеренного уклона на объекте, расположения свай, грунтов и дорожных условий на месте; это нужно проверять по пунктам. В материалах сайта не приведены пороговые значения уклона и критерии устойчивости, поэтому не следует делать вывод напрямую по параметрам.
