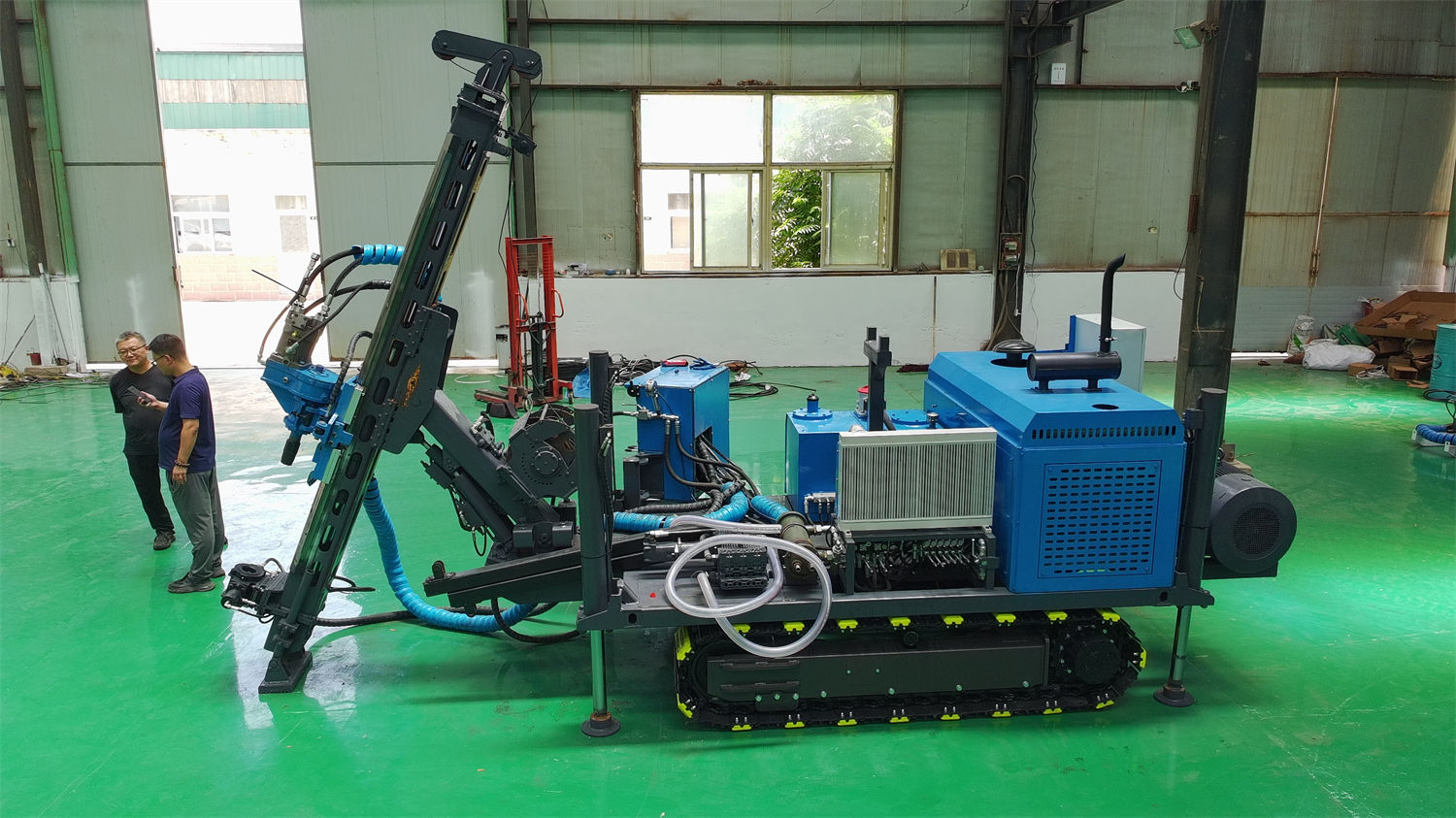

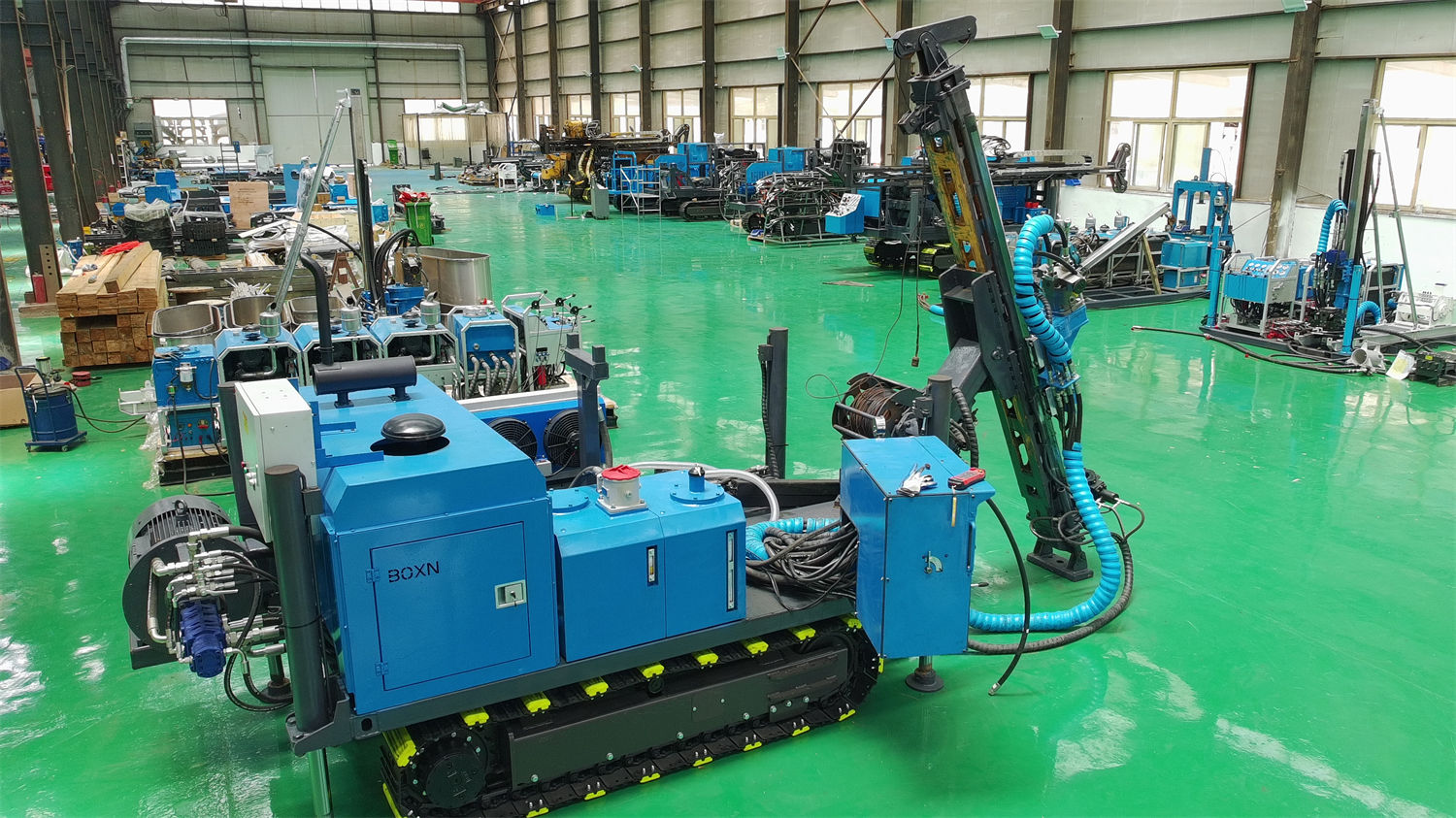

CR600I — это полностью гидравлическая универсальная гусеничная буровая установка для колонкового бурения класса 600 м. Согласно данным сайта, справочные глубины бурения для BQ/NQ/HQ составляют BQ 800 м, NQ 600 м, HQ 300 м, углы бурения 45°–90°, максимальный крутящий момент вращателя 960 Н·м, мачта складная, ход подачи 1,9 м, канатоёмкость канатной лебёдки 800 м. При рассмотрении вопроса «как рассчитать эффективность складной мачты и гусеничного перемещения в горных проектах с множеством скважин» нельзя ограничиваться только цифрой глубины бурения, а следует сравнивать время перемещения, вспомогательное время и время внутрискважинных операций в единой системе. Ниже приведена информация, основанная на проверенных данных о продукте с сайта; она не содержит неподтверждённых примеров от заказчиков или полевых измерений.
1. Сначала определим границы конфигурации CR600I
В обозначении модели CR600I: CR означает буровую установку для колонкового бурения, 600 — справочную глубину бурения 600 м по стандарту N, I — универсальную конструкцию. На сайте также указаны справочные глубины BQ 800 м и HQ 300 м, что говорит о том, что возможности одной и той же установки различаются при использовании разных типов бурильных труб и систем отбора керна. Фактически достижимая глубина бурения также зависит от угла скважины, целостности пород, веса бурильных труб, внутрискважинного инструмента, свойств бурового раствора, устойчивости стенок скважины и методов работы. Поэтому при обсуждении закупки не следует принимать справочное значение для одного стандарта как гарантированное для всех условий.
С точки зрения конструкции CR600I объединяет силовую установку, гидравлическую систему, вращатель, мачту и механизм подачи, зажимной патрон, канатную лебёдку, систему циркуляции бурового раствора и гусеничный ходовой механизм на одной платформе. Такая конструктивная направленность роднит её с представленной на сайте CR800I — обе относятся к серии «I» универсальных буровых установок для колонкового бурения, но это разные модели, и их параметры не взаимозаменяемы. Для горных проектов с множеством скважин основная ценность универсальной компоновки заключается в сокращении объёма работ по сборке разрозненного оборудования на месте и повторным подключениям, а не в замене оценки дорожных, площадочных и геологических условий.
2. Изменения, поддающиеся расчёту благодаря складной мачте
Мачта CR600I имеет складную конструкцию, ход подачи 1,9 м, позволяет работать с бурильными трубами длиной 1,5 м, скорость подачи регулируется (быстрая и медленная), усилие подачи 42 кН, усилие подъёма 130 кН. Складная мачта в обсуждениях при закупке обычно подразумевает уменьшение высоты в транспортном положении и снижение сложности перемещения, однако на сайте не указаны конкретные габариты до и после складывания, поэтому нельзя напрямую пересчитать это в «проходимость по дороге определённой ширины» или «экономию определённого количества часов».
Что можно рассчитать — это время, связанное с длиной бурильной трубы: ход подачи 1,9 м и работа с трубами длиной 1,5 м означают фиксированное соотношение между одним ходом подачи и длиной одной трубы. В скважине справочной глубины 600 м по стандарту N при использовании труб длиной 1,5 м теоретическое количество наращиваний напрямую связано с глубиной скважины; чем больше скважин, тем выше доля совокупного вспомогательного времени на свинчивание/развинчивание, наращивание, отбор керна и операции на устье. Действительно ли складная мачта повышает эффективность, зависит от того, сможет ли проект организовать непрерывную работу с учётом расстояния между скважинами, количества площадок и маршрутов перемещения.
Вопросы о мачте, которые рекомендуется уточнить у производителя перед закупкой
- Какова высота установки в сложенном и рабочем положении, требуется ли демонтаж отдельных узлов при транспортировке.
- Какими действиями выполняются складывание и развёртывание мачты, входят ли они в зону управления по беспроводному пульту.
- Порядок регулировки угла 45°–90° и складывания, необходимый габарит площадки и условия для вспомогательных опор.
- Длина бурильных труб, соответствующих ходу подачи 1,9 м, способ наращивания и пространство для работы на месте.
3. Что следует включать в расчёт эффективности гусеничного перемещения
CR600I использует гусеничное шасси; на сайте описаны области применения, включая рудничные дороги, горную и холмистую местность, щебёночные дороги, грунтовые поверхности и сценарии разведки с частым перемещением между скважинами. При расчёте эффективности горных проектов с множеством скважин заказчик может разбить цикл одной скважины на несколько временных отрезков, поддающихся отдельному подтверждению:
| Статья расчёта | Основание, связанное с конфигурацией CR600I | Данные, не охваченные сайтом и требующие подтверждения на месте |
|---|---|---|
| Перемещение между скважинами | Гусеничное шасси, универсальная конструкция снижает необходимость раздельного монтажа | Фактическая скорость передвижения, ограничения по уклону, ширина и несущая способность дорог |
| Развёртывание мачты и регулировка угла | Складная мачта, поддержка 45°–90° | Время развёртывания, необходимый габарит площадки и требования к выравниванию |
| Бурение и подача | Ход подачи 1,9 м, усилие подачи 42 кН, усилие подъёма 130 кН | Осевая нагрузка, частота вращения и выбор коронки в зависимости от пород |
| Отбор керна и управление бурильными трубами | Отбор керна канатным способом, стальной канат 6 мм, канатоёмкость 800 м, усилие подъёма 11 кН, скорость подъёма 98 м/мин | Влияние глубины, искривления и состояния стенок скважины на отбор керна |
| Буровой раствор и циркуляция | Справочный расход системы бурового раствора 100 л/мин, давление 7 МПа | Корректировка раствора и меры по укреплению стенок в зонах дробления и поглощения |
Эта таблица предназначена не для суммирования пунктов с получением фиксированного срока, а для проверки того, по каким этапам отсутствуют проверяемые данные. Например, скорость передвижения гусеничного шасси и преодолеваемый уклон на сайте не указаны, поэтому не следует самостоятельно рассчитывать время перемещения в горах; правильный подход — запросить у производителя проверяемые данные по транспортировке и передвижению установки и сопоставить их с фактическими условиями дорог на проекте.
4. Что означают вращатель и канатная лебёдка для «множества скважин»
Максимальный крутящий момент вращателя CR600I составляет 960 Н·м, максимальная частота вращения 1150 об/мин, переключение передач прямое/1:2,4, поддерживается гидравлическое боковое смещение. Повышенная частота вращения подходит для алмазного колонкового бурения; фактический результат зависит от согласования коронки, частоты вращения, усилия подачи и параметров раствора. Боковое смещение вращателя создаёт рабочее пространство для свинчивания/развинчивания труб, операций на устье, работы с керноотборным инструментом и обслуживания, что неоднократно влияет на темп операций на устье при непрерывной работе на множестве скважин.
Система канатной лебёдки использует стальной канат 6 мм, канатоёмкость 800 м, усилие подъёма 11 кН, скорость подъёма 98 м/мин. Отбор керна канатным способом позволяет извлекать внутреннюю трубу и керн без частого подъёма всей колонны бурильных труб, сокращая вспомогательное время. Для скважин глубиной 600 м по стандарту N канатоёмкость 800 м имеет запас относительно справочной глубины; однако в наклонных скважинах, при неустойчивых стенках или повышенном сопротивлении в скважине фактическая работа всё равно определяется полевыми условиями.
Диаметр проходного отверстия зажимного патрона 127 мм, он совместим с распространёнными системами бурильных труб NQ, HQ, PQ, NTW, HTW и другими, использует гидравлический зажим в сочетании с клиновой самотормозящей конструкцией. При закупке следует проверить по пунктам совместимость патрона с бурильными трубами, вращателя с канатной лебёдкой, исходя из планируемых типов труб, а не ограничиваться одним параметром глубины бурения.
5. Перечень вопросов для подтверждения перед закупкой для горных проектов с множеством скважин
Условия площадки и проезда
- Ширина, уклон, радиус поворотов транспортных дорог, несущая способность мостов и состояние подъездных путей.
- Размер площадки под одну скважину, расстояние между площадками, несущая способность грунта и водоотвод на склонах.
- Требуется ли дополнительная расчистка лесных или рудничных дорог, нуждается ли участок гусеничного хода во временном усилении.
Организация бурения и геологические условия
- Планируемые диаметры скважин и соответствующие глубины: какой из вариантов BQ 800 м, NQ 600 м, HQ 300 м или их комбинация.
- Укладываются ли требования по искривлению скважин в диапазон 45°–90°, нужна ли комбинация вертикальных и наклонных скважин.
- Предполагается ли проходка зон разломов, интенсивной трещиноватости или поглощения, и соответствующие решения по буровому раствору.
Комплектация оборудования и обеспечение на месте
- Двигатель — 4BTA3.9, 3,9 л, четырёхцилиндровый дизель с турбонаддувом и непосредственным впрыском, номинальная мощность 97 кВт, номинальная частота вращения 2200 об/мин, водяное охлаждение, электросистема 24 В; необходимо также подтвердить условия заправки и обслуживания в полевых условиях.
- Справочный расход основного насоса 220 л/мин, давление основного насоса 20 МПа; справочный расход вспомогательного насоса 60 л/мин, давление вспомогательного насоса 17 МПа; охлаждение воздушное. Условия отвода тепла воздушной системы при высокой температуре или запылённости следует уточнить у производителя.
- Гидросистема оснащена функцией фильтрации высокого давления для снижения износа гидронасосов, клапанов и исполнительных элементов загрязнениями; периодичность замены фильтров и доступность запасных частей — сервисные вопросы, подлежащие проверке перед закупкой.
- Установка может комплектоваться беспроводным пультом для дистанционного управления частью операций; пульт не заменяет управление безопасностью на месте, при закупке следует уточнить зону действия, применимые операции, а также требования к ограждению и единому командованию.
6. Типичные ошибки при выборе конфигурации
Во-первых, не следует приравнивать справочную глубину бурения 600 м по стандарту N к фактической глубине скважины в любых породах. На сайте указаны справочные значения для трёх стандартов: BQ 800 м, NQ 600 м, HQ 300 м, и отмечено, что фактическая глубина зависит от многих факторов.
Во-вторых, не следует просто пересчитывать складную мачту и гусеничное шасси в фиксированную экономию времени. Эти элементы влияют на транспортное положение, объём сборки на месте и способ перемещения между скважинами; конкретная выгода зависит от дорог, площадок и расположения скважин, а на сайте нет готовых числовых значений эффективности.
В-третьих, не следует переносить конфигурацию одной модели на всю серию. CR600I и CR800I относятся к универсальным буровым установкам для колонкового бурения, но модели, позиционирование по глубине и параметры у них независимы; в закупочных документах следует указывать конкретную модель и её параметры по пунктам.
7. Вопросы, требующие дополнительного подтверждения
По имеющимся на сайте данным, для CR600I не указаны транспортные габариты, преодолеваемый уклон, скорость передвижения, масса установки, расход топлива, конкретная калибровка соответствия бурового насоса и двигателя, допустимая высота над уровнем моря и границы высоких/низких температур. Эти сведения нельзя дописывать по опыту; перед закупкой следует запросить у производителя письменные данные и сопоставить их с фактическими дорогами, площадками и геологическими условиями проекта.
Для горных проектов колонкового бурения с множеством скважин подтверждённые факты о CR600I сосредоточены на универсальной гусеничной конструкции, складной мачте, ходе подачи 1,9 м, вращателе 960 Н·м, канатной лебёдке с канатоёмкостью 800 м, зажимном патроне 127 мм, углах бурения 45°–90° и справочных глубинах BQ/NQ/HQ. Расчёт эффективности следует строить вокруг этих проверяемых параметров, а по этапам, где не хватает данных, чётко указывать необходимость подтверждения, а не приводить кажущиеся точными сроки или затраты.
