Адаптационные возможности буровых установок для водяных скважин при работе в условиях высоких температур, сильного холода или песчаных бурь обычно не отражаются напрямую в стандартных таблицах параметров. В открытых материалах по существующим буровым установкам HJH указаны глубина бурения, диаметр скважины, усилие подъёма, крутящий момент вращателя, мощность дизельного двигателя и некоторые транспортные габариты, однако специальные конфигурации для высоких температур, сильного холода или песчаных бурь по пунктам не перечислены. Поэтому при закупке нельзя судить об адаптационных возможностях только по модели и стандартным параметрам — необходимо по пунктам уточнить у производителя фактическую комплектацию поставки. Ниже на основе поддающейся проверке информации по моделям поясняется, какие вопросы следует задать производителю.
I. Сначала убедитесь, что сама модель соответствует условиям эксплуатации
Различные буровые установки HJH для водяных скважин существенно различаются по глубине бурения, диаметру скважины, способу монтажа и приводу, поэтому отправной точкой проверки адаптационных возможностей является степень соответствия модели и проекта.
| Модель | Способ монтажа | Макс. глубина бурения | Диаметр бурения | Дизельный привод | Соответствующая комплектация по материалам |
|---|---|---|---|---|---|
| WRTR1000 | Прицепной роторный | 1000 м | Не указан | 269 кВт Cummins NTA855-C360 | Ротор 25 кН·м, мачта 60 т, буровой насос BW1200/7, вспомогательный генератор 50 кВт |
| WRTR600 | Прицепной роторный | 600 м | Макс. 500 мм | Дизель-генератор 200 кВт (SCGC-200kW) | Буровой насос 3NB-130, короткая мачта 12 м / длинная мачта 15 м, основной и вспомогательный подъёмные барабаны |
| WRT1200 | Автомобильный с прямой мачтой | 1200 м | 105–900 мм | 220 / 264 кВт | Усилие подъёма 61 т, 24000/12000 Н·м, давление воздуха 1,65–8 МПа |
| WRT1000 | Автомобильный с прямой мачтой | 1000 м | 105–800 мм | 194 кВт | Усилие подъёма 51/52 т, 20000/10000 Н·м, давление воздуха 1,65–8 МПа |
| WRT600 | Автомобильный с прямой мачтой | 600 м | 140–450 мм | 132 кВт | Усилие подъёма 37 т, 15000/7500 Н·м, давление воздуха 1,2–3,5 МПа |

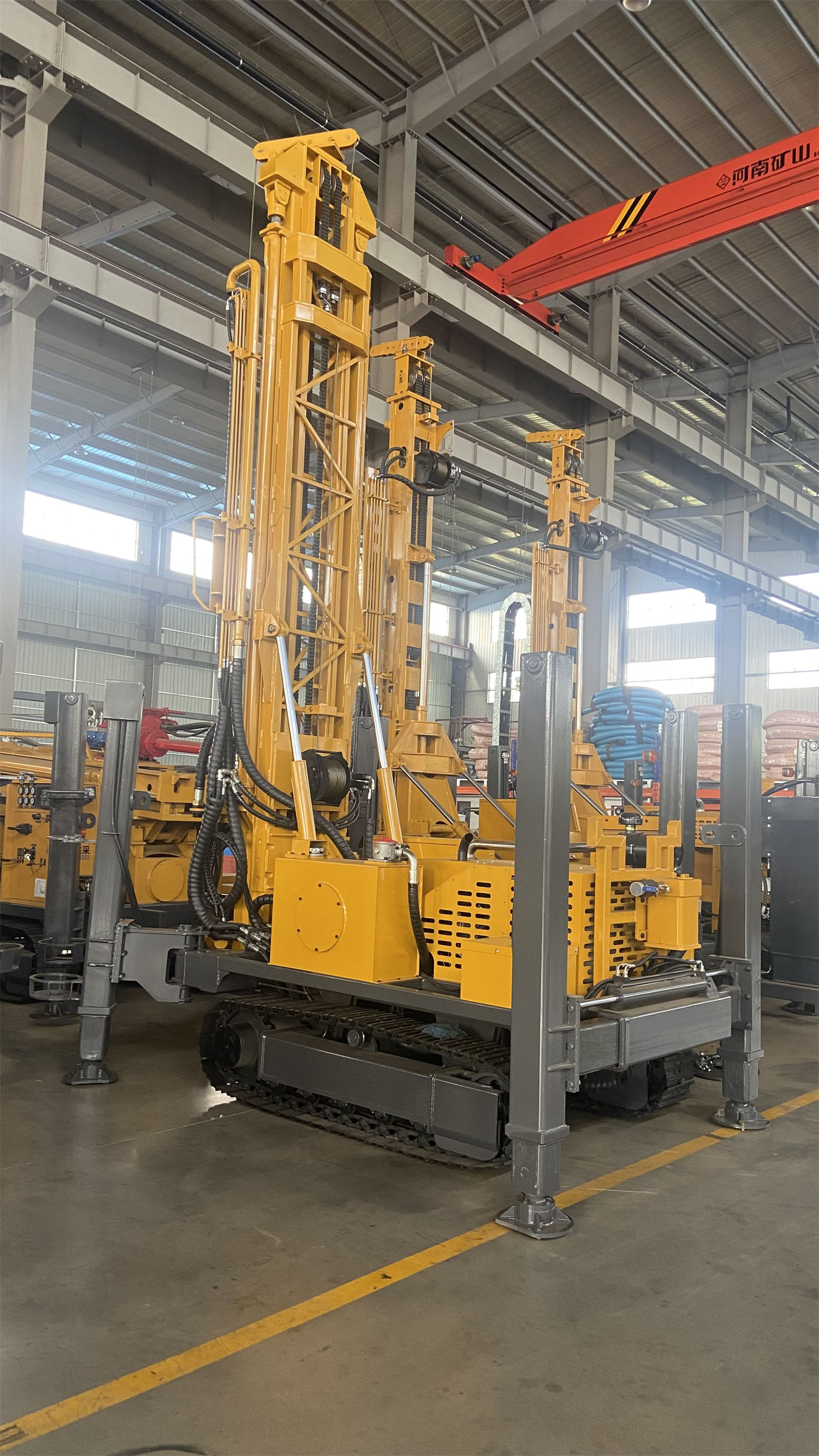

| WR400RC | Гусеничный с обратной циркуляцией | 400 м | 105–305 мм | 92 кВт Yuchai | Усилие подъёма 22 т, 8000/4000 Н·м, давление воздуха 1,2–3,5 МПа |
| WR500RC-CS3 | Гусеничный с обратной циркуляцией | 500 м | 105–400 мм | 132 кВт Cummins | Усилие подъёма 25 т, 10000/5000 Н·м, система отбора проб CS3 |
| WR500RCE | Гусеничный с обратной циркуляцией и эрлифтом | 500 м | 140–400 мм | 132 кВт | Усилие подъёма 300 кН, 8000–12000 Н·м, давление воздуха 1,7–3,5 МПа |
| WR600RC | Гусеничный с обратной циркуляцией | 600 м | 105–450 мм | 132 кВт Cummins | Усилие подъёма 29 т, 12000/6000 Н·м, давление воздуха 1,6–6 МПа |
| WR600RC-CS3 | Гусеничный с обратной циркуляцией | 600 м | 105–450 мм | 132 кВт Cummins | Усилие подъёма 29 т, 12000/6000 Н·м, система отбора проб CS3 |
Данная таблица отражает только то, что уже приведено в открытых материалах по каждой модели; для большинства моделей не указаны диапазон рабочих температур, степень защиты или конфигурация пылезащиты. Конкретная комплектация определяется технической документацией производителя.
II. Что необходимо уточнить для работы в условиях высоких температур
В условиях высоких температур основное внимание уделяется дизельному двигателю, гидравлической системе и электрической системе. В существующих материалах по автомобильным моделям WRT600, WRT1000 и другим указано, что при длительном бурении по твёрдым породам или на большие глубины следует уделять особое внимание обслуживанию системы охлаждения двигателя, воздушного фильтра и топливной системы, однако конкретный верхний предел температуры окружающей среды не приводится.
Охлаждение дизеля и теплоотвод
- На какую температуру окружающей среды рассчитана система охлаждения двигателя, предлагается ли увеличенный радиатор или конфигурация для высоких температур;
- Запас по теплоотводу радиатора гидравлического масла, системы вращателя и подъёмных барабанов при непрерывной высокой нагрузке;
- Предусмотрено ли для вспомогательного генератора 50 кВт, устанавливаемого на WRTR1000 и других моделях, независимое охлаждение и вентиляция.
Гидравлическое масло и смазка
- Скорректированы ли рекомендуемые классы вязкости гидравлического масла, трансмиссионного масла и смазки с учётом высокотемпературных условий;
- Периодичность смазки и требования по термостойкости для ротора, силовой головки, подъёмных барабанов и других узлов;
- Требования к рабочему давлению и уплотнениям буровых насосов (например, BW1200/7, 3NB-130) в условиях высоких температур.
Электрика и условия для персонала
- Степень защиты и термостойкость шкафов управления, кабелей и генераторов;
- Возможность установки кондиционера или других охлаждающих устройств в кабине или на пульте управления;
- Рекомендации по периодичности замены гидравлических шлангов и уплотнений при высоких температурах.
III. Что необходимо уточнить для работы в условиях сильного холода
Сильный холод в первую очередь влияет на запуск, текучесть гидравлической жидкости и состояние масел. В существующих материалах не указана минимальная рабочая температура для каждой модели, а также не сказано, предлагается ли пакет холодного запуска или система предпускового подогрева.
Запуск и предпусковой подогрев
- Оснащён ли дизельный двигатель вспомогательными устройствами для холодного запуска, такими как свечи предпускового подогрева, подогрев топлива или охлаждающей жидкости;
- Подбираются ли ёмкость аккумуляторных батарей и пусковой ток при низких температурах в соответствии с минимальной температурой проекта;
- Меры по предотвращению ледяных пробок в пневматической системе (компрессор для DTH и трубопроводы) при низких температурах.
Гидравлика и масла
- Марки низкотемпературного гидравлического масла и требования к текучести при низких температурах;
- Порядок прогрева гидравлического насоса и многосекционного клапана после холодного запуска;
- Требования к конфигурации и эксплуатации буровой системы для предотвращения замерзания и осаждения при низких температурах.
Конструкция и материалы
- Требования к свойствам материалов мачты, буровых штанг и стального каната при низких температурах;
- Влияет ли низкая температура на транспортировку и развёртывание моделей с прямой мачтой (WRT1200, WRT1000, WRT600);
- Адаптация тяговой и тормозной систем прицепных моделей (WRTR1000, WRTR600) к низким температурам.
IV. Что необходимо уточнить для работы в условиях песчаных бурь
В условиях песчаных бурь основное внимание уделяется фильтрации воздуха на впуске, пылезащитным уплотнениям и смазке. В существующих материалах указано, что для моделей WRT600, WRT1000 и других на площадках с высокой запылённостью следует увеличить частоту очистки фильтрующих элементов и радиаторов, однако конкретные многоступенчатые системы фильтрации или конструкции пылезащиты не описаны.
Впуск и фильтрация
- Используется ли в воздушном фильтре дизельного двигателя многоступенчатая фильтрация или предварительный фильтр, конкретный класс фильтрации;
- Конфигурация фильтрации на впуске компрессора, защита от пыли при бурении DTH;
- Требования к пылезащите уплотнений двойных буровых штанг для гусеничных моделей с обратной циркуляцией WR400RC, WR600RC и других.
Уплотнения и смазка
- Конфигурация пылезащитных уплотнений системы вращателя, силовой головки, подъёмных барабанов;
- Оснащён ли сапун гидравлического бака пылезащитной функцией;
- Требования к защите и очистке открытых резьбовых соединений и замков буровых штанг в условиях песчаных бурь.
Электрика и условия эксплуатации
- Степень пылезащиты шкафов управления и соединительных коробок;
- Герметичность и фильтрация воздуха пульта управления и кабины;
- Влияние песчаных бурь на каналы охлаждения генераторов и вспомогательного оборудования.
V. Транспортировка и условия площадки также требуют уточнения
Эти вопросы связаны с климатической адаптацией, но также относятся к обязательным для подтверждения перед закупкой. В существующих материалах приведены транспортные габариты и полная масса некоторых моделей, что может служить основой для обсуждения.
- Полная масса WRT1200 около 32 т, транспортные габариты около 11,5 × 2,25 × 3,2 м; необходимо уточнить ширину дороги, несущую способность мостов, радиус поворота, несущую способность площадки и наличие препятствий сверху;
- Полная масса WRT1000 около 26 т, транспортные габариты около 10,8 × 2,5 × 4,23 м; при высоте транспортировки 4,23 м необходимо уточнить ограничения по высоте и габариты проёмов;
- Полная масса WRT600 около 26 т, транспортные габариты около 10 × 2,48 × 3,75 м;
- Транспортные габариты WRTR600 с короткой мачтой около 15100 × 2480 × 4100 мм, с длинной мачтой около 16630 × 2480 × 4100 мм; необходимо уточнить местные требования к прицепной транспортировке;
- Полная масса WR400RC около 11 т, скорость передвижения около 2,5 км/ч, максимальный угол подъёма ориентировочно 21°; необходимо уточнить несущую способность грунта и уклон;
- Полная масса WR500RC-CS3, WR600RC, WR600RC-CS3 около 12–12,5 т, габариты около 7 × 2,1 × 2,9 м; для проектов RC также необходимо предусмотреть площадку для компрессора и системы отбора проб.
VI. Рекомендуемый перечень для поэтапного подтверждения перед закупкой
- Данные об экстремально высоких и низких температурах, интенсивности песчаных бурь и высоте над уровнем моря в районе проекта;
- Входят ли в стандартную комплектацию модели опции для высоких температур, сильного холода или пылезащиты, и какие из них являются дополнительными;
- Описание и предельные значения климатической адаптации дизельного двигателя, гидравлической системы и электрической системы;
- Рекомендуемые марки масел, спецификации фильтров и периодичность обслуживания;
- Конкретные решения для холодного запуска, предпускового подогрева и предотвращения ледяных пробок;
- Конфигурация воздушных фильтров, уплотнений и сапунов в условиях песчаных бурь;
- Транспортные габариты, масса, способ буксировки и условия развёртывания на площадке;
- Перечень запасных частей и быстроизнашивающихся деталей, поставляемых с машиной, и организация послепродажного реагирования.
Во всех вышеперечисленных пунктах, касающихся конкретных климатических пределов, опциональных конфигураций и материалов, следует руководствоваться официальной технической документацией производителя. В существующих открытых материалах адаптационные конфигурации для высоких температур, сильного холода и песчаных бурь по каждой модели не перечислены, поэтому перед закупкой не следует принимать решение только на основании стандартной таблицы параметров.
